9.1.2　生产设备

9.1.2　生产设备

预制构件生产设备系统具有加工精度好、效率高、自动化程度高等特点，按功能可分为钢筋系统、循环系统、布料系统、养护系统、脱模系统、运输系统六大生产设备系统。

1）钢筋系统

钢筋系统用于钢筋原材料加工，通过电脑参数输入，可加工出预制构件生产所需的各种型号的钢筋半成品。钢筋系统的设备包括弯箍机、调直机、网片机，如图9.2（a）所示。

2）循环系统

循环系统是预制构件生产线的纽带，它使钢台车在生产线上流转，让各工序紧密衔接在一起，循环系统包括钢轨轮输送线、液压横移车等，如图9.2（b）所示。

3）布料系统

布料系统用于向混凝土构件模具中进行均匀定量的混凝土布料，为预制构件生产提供混凝土，并进行浇筑及振捣。它包括搅拌站、运料循环系统、布料机、高频振动台等，如图9.2（c）所示。布料系统的生产流程为：搅拌站进行混凝土加工，通过运料循环系统将混凝土送达浇捣工位，布料机将混凝土均匀浇筑到预制构件模具中，经过振动平台对混凝土进行高频振捣，使混凝土密实且表面平整。

4）养护系统

养护系统为预制构件提供恒温恒湿的养护环境。它主要由窑体、蒸汽系统（或散热片系统）、温度控制系统组成，如图9.2（d）所示。养护窑采用立体抽屉式设计，提升机将浇捣后的钢台车从流水线提升到养护窑的库位。

5）脱模系统

脱模系统使已达到脱模强度的预制构件从模具中翻转脱离，并将其转移到构件综合运输架中。脱模系统包括翻转台和起吊设备等，如图9.2（e）所示。

6）运输系统

运输系统用于预制构件从生产线到成品区的自动转运。它包括综合工位架、综合运输架和综合运输车等，如图9.2（f）所示。综合工位架是摆放综合运输架的载具。综合运输架是存放预制构件的货架，综合运输车则可将综合运输架从综合工位架转运到预制构件成品存放区。

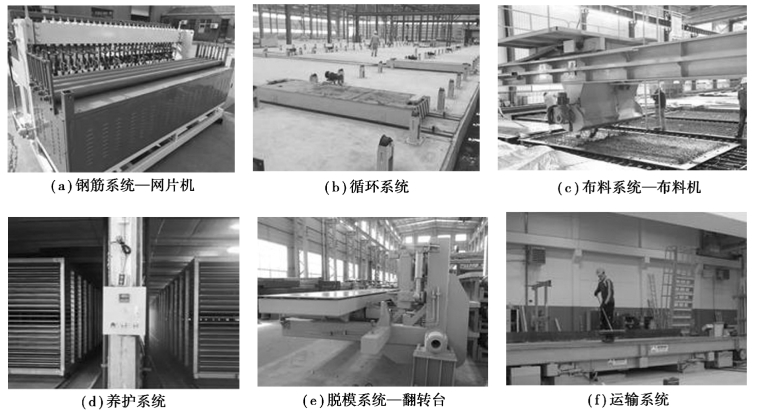

图9.2　预制构件生产设备系统
