10.5.2　浆锚搭接连接

10.5.2　浆锚搭接连接

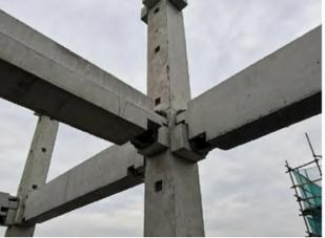

图10.15　浆锚搭接连接接

1）施工工艺流程

浆锚搭接连接流程如下：工作面清理→灌浆料制备→模具制作→预留孔洞→灌浆连接→灌浆后节点保护，现场施工工艺如图10.15所示。

2）钢筋浆锚搭接连接的规定

钢筋浆锚搭接连接时，接头灌浆料的物理、力学性能应满足要求，氯离子含量应符合现行国家标准《混凝土结构设计规范》（GB 50010）的有关规定。

钢筋套筒灌浆连接接头、钢筋浆锚搭接连接接头应按检验批划分要求及时灌浆，灌浆作业应符合国家现行有关标准及施工方案的要求，并应符合下列规定：

①灌浆施工时，环境温度不应低于5℃；当连接部位养护温度低于10℃时，应采取加热保温措施。

②灌浆操作全过程应有专职检验人员负责旁站监督并及时形成施工质量检查记录。

③应按产品使用说明书的要求计量灌浆料和水的用量，并搅拌均匀；每次拌制的灌浆料拌合物应进行流动度的检测，且其流动度应满足本规程的规定。

④灌浆作业应采用压浆法从下口灌注，当浆料从上口流出后应及时封堵，必要时可设分仓进行灌浆。

⑤灌浆料拌合物应在制备后30 min内用完。

⑥灌浆料的强度达到设计要求后，方可拆除临时固定措施。

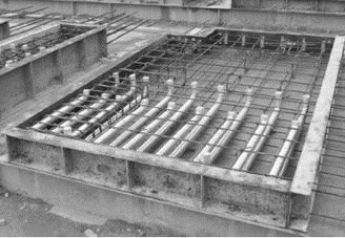

图10.16　螺栓连接
