5.3　叠合梁设计

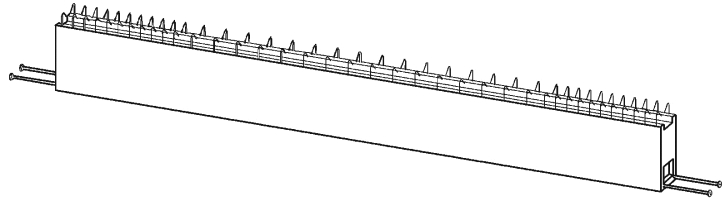

图5.13　叠合梁

叠合梁是装配整体式混凝土框架结构中主要的水平受力构件。叠合梁由预制梁和后浇叠合层组成，是在预制梁上部架设受力负筋后，再浇筑叠合层形成的整体梁，如图5.13和图5.14所示。预制梁的箍筋伸出预制梁顶面并与梁顶部纵筋组合后锚固在后浇叠合层中，使预制梁与后浇混凝土叠合层形成共同受力的构件单元。预制梁端部常常设置剪力键和粗糙面来增加其与节点核心区连接接缝的受剪承载力。梁端伸出钢筋需锚固在梁柱节点区内并满足一定的锚固长度和构造要求，以此来保证连接节点的受力性能与现浇结构相同。

图5.14　叠合梁示意图
