9.1.3　模具设计

预制构件模具，是以特定的结构形式通过一定方式使材料成型的一种工业产品，同时也是能成批生产出具有一定形状和尺寸要求的工业产品零部件的一种生产工具。预制构件采用的模具以钢模为主，面板主材一般选用常见的Q235钢板，支撑结构可选型钢或钢板，规格可根据模具的形式进行选择，典型预制预制构件模具如图9.3所示。

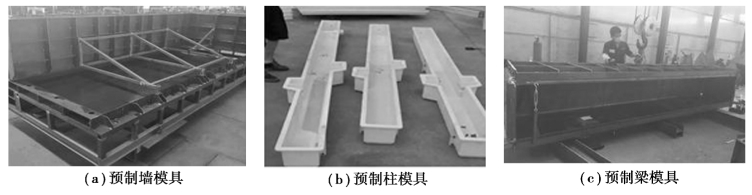

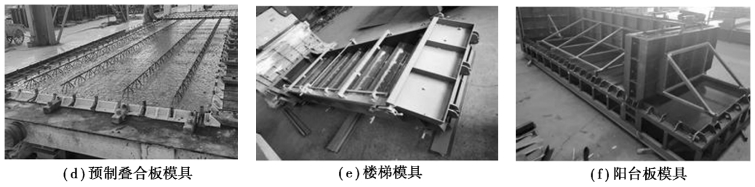

图9.3　典型预制构件模具

模具精度是保证构件制作质量的关键。对于新制、改制或生产数量超过一定数量的模具，生产前应按要求进行尺寸偏差检验，合格后方可投入使用。制作构件用钢筋骨架或钢筋网片的尺寸偏差应按要求进行抽样检验。模具的尺寸偏差应符合现行行业标准《装配式混凝土结构技术规程》（JGJ 1）的规定。

模具方案直接决定构件的质量，因此，模具设计是影响构件大规模、高质量生产的关键因素。模具的设计除需满足现行国家标准《装配式混凝土建筑技术标准》（GB/T 51231）的规定外，还需满足行业标准《装配式混凝土结构技术规程》（JGJ 1）的规定。
