7.6.2 连接设计
1）干式连接
墙板间的干式连接主要分为螺栓连接及焊接连接两种。螺栓连接用于连接两个较薄的零件。在被连接件上开有通孔，插入螺栓后在螺栓的另一端拧上螺母。采用螺栓连接，装拆方便，应用广泛；焊接连接的连接性能好，焊缝具有良好的力学性能，能耐高温、高压、具有良好的密封性、导电性、耐磨性和耐腐蚀性等优势。
（1）螺栓连接
墙板之间采用螺栓连接时（图7.44），拼缝处可采用一侧预埋螺纹套筒、另一侧预留安装手孔的形式，现场插入螺杆进行连接，也可采用两侧均预留手孔，现场插入螺杆进行连接的形式；预埋的螺纹套筒应在墙板内可靠锚固，手孔应采用必要的加强措施或者设置专门的连接件，并不得切断墙板边缘的构造柱竖向钢筋；预留螺栓连接手孔应采用灌浆料填实，手孔周围宜设置加强钢筋；螺栓宜采用单排居中布置，螺栓侧面边距不宜小于60 mm，距墙顶或墙底不宜大于600 mm且不宜小于300 mm，间距不宜小于300 mm且不宜大于600 mm；竖向拼缝安装间隙不宜小于5 mm且不宜大于10 mm；螺栓连接节点可设计为仅承受拉力或者同时承受拉压力和剪力，其承载力可根据试验确定。

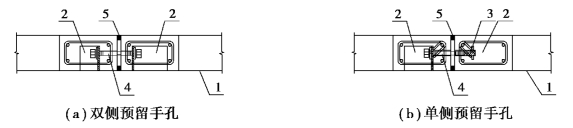

图7.44 螺栓连接节点构造
1—墙板；2—预留手孔；3—预埋螺纹套筒；4—连接螺杆；5—预留安装间隙
图7.45 钢板拼接式螺栓连接
钢板拼接式螺栓连接墙板体系（图7.45）通过改变现有装配式建筑结构的连接方式，与目前装配式建筑结构体系相比，该连接方式传力路径明确，抗震性能好；现场几乎无湿作业；施工速度快；结构标准化程度高。
（2）焊接连接
墙板之间采用焊接连接时（图7.46），拼缝处可采用墙板侧面预埋钢板、现场附加钢板或角钢焊接的形式连接；预埋钢板在墙内应可靠锚固，锚固承载力应大于连接钢板或角钢的承载力；连接节点宜布置在墙体的上端及下端，距墙顶或墙底不宜大于600 mm且不宜小于100 mm；竖向拼缝不宜小于10 mm且不宜大于20 mm；节点承载力可按照现行国家标准《钢结构设计规范》（GB 50017）进行计算。

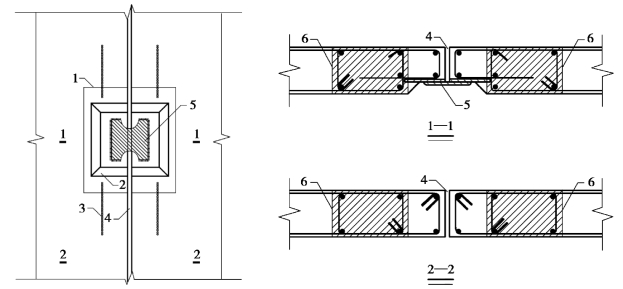

图7.46 接缝焊接节点
1—埋连接钢板；2—凹槽；3—锚筋；4—安装缝隙；5—后焊连接钢板；6—构造柱
2）湿式连接
墙板间的湿式连接主要有钢锚环灌浆连接、钢丝绳套连接两种。钢锚环灌浆连接的钢锚环组件由钢锚环和螺纹套筒组成。该连接施工方便，现场湿作业量小，生产、安装效率高，经济性好；钢丝绳套连接具有耐磨、防腐等特点，可在潮湿或露天环境等工作场所使用。
（1）钢锚环灌浆连接
多层装配式墙板结构纵横墙板交接处及楼层内相邻承重墙板之间可采用水平钢筋锚环灌浆连接，如图7.47所示。竖向接缝处应设置后浇段，后浇段横截面面积不宜小于0.01 m2，且截面边长不宜小于100 mm；接缝后浇段内应采用水泥基灌浆料灌实，水泥基灌浆料强度等级不应低于C30，且不应低于预制墙板混凝土强度等级；预制墙板侧边宜采用预埋螺纹套筒并现场连接钢锚环的形式，螺纹套筒应在墙板内可靠锚固；钢锚环宜采用一体铸造且其直径不宜小于12 mm，锚环直径不宜小于80 mm；锚环竖向间距不宜大于600 mm。同一竖向接缝两侧预制墙板预留水平钢筋锚环中，左右相邻水平钢筋锚环的竖向距离不宜大于4d，且不应大50 mm（d为水平钢筋锚环的直径），竖向接缝内应配置直径不小于10 mm的后插纵筋，且应插入墙板侧边的钢筋锚环内，上下层节点后插筋可不相连接；穿过竖向接缝的钢锚环总面积不应小于墙体水平钢筋截面面积；预制墙板侧边应设置抗剪键槽，且键槽深度不宜小于20 mm。

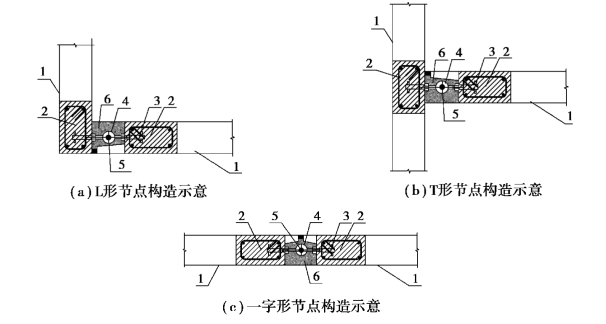

图7.47 水平钢筋锚环灌浆连接构造示意
1—纵向预制墙体；2—构造柱；3—预埋螺纹套筒；4—钢锚环；5—节点后插纵筋；6—接缝灌浆
图7.48 钢丝绳套灌浆连接节点构造
1—纵向预制墙体；2—构造柱；
3—绳套锚固端；4—绳套搭接段；
（2）钢丝绳套连接
图7.49 连接钢筋套筒灌浆连接构造
1—钢筋套筒灌浆连接；
2—连接钢筋；3—坐浆层
多层装配式墙板结构纵横墙板交接处及楼层内相邻承重墙板之间可采用钢丝绳套连接（图7.48），竖向接缝处应设置后浇段，后浇段横截面面积不宜小于0.01 m2，且截面边长不宜小于100 mm；接缝后浇段内应采用水泥基灌浆料灌实，水泥基灌浆料强度等级不应低于C30，且不应低于预制墙板混凝土强度等级；预制墙板侧边宜采用预埋钢丝绳套并在现场拉出连接的形式，钢丝绳套应在墙体边缘构造柱内可靠锚固，钢丝绳套直径不宜小于10 mm，绳套竖向间距不宜大于600 mm，同一竖向接缝两侧预制墙板伸出的钢丝绳套应搭接且在搭接区域内配置直径不小于10 mm的后插纵筋；穿过竖向接缝的钢丝绳套总面积不应小于墙体水平钢筋截面面积；预制墙板侧边应设置抗剪键槽，且键槽深度不宜小于20 mm。
（3）套筒灌浆连接
连接钢筋采用套筒灌浆连接（图7.49）时，可在下层预制剪力墙中设置竖向连接钢筋与上层预制剪力墙内的连接钢筋通过套筒灌浆连接，连接钢筋可在预制剪力墙中通长设置，或在预制剪力墙中可靠锚固。
