4.4.2 构件设计
预应力混凝土空心板应按照《大跨度预应力空心板（跨度4.2～18.0 m）》（13G440）进行选用，超过图集跨度的空心板应根据现有国家规范进行设计而定。预应力混凝土空心板还应符合规范《大跨度预应力混凝土空心板》（T/CECS 10132）的规定。
1）材料要求
①混凝土：混凝土强度等级不应低于设计文件要求，且不应低于C40。混凝土强度等级宜为C40、C45、C50；叠合层宜为C30。
②预应力筋宜采用表4.5规格，其材质和性能应分别符合《预应力混凝土用钢丝》（GB/T 5223）、《预应力混凝土用钢绞线》（GB/T 5224）的规定。普通钢筋宜采用HPB300、HRB335、HRB400，并应符合《混凝土结构设计规范》（GB 50010）的有关规定。

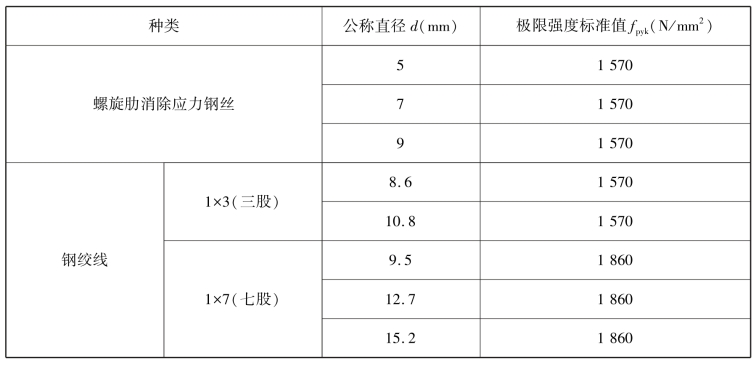

表4.5 预应力筋规格
2）规格尺寸要求
（1）长度尺寸
空心板的标志长度l应取为轴线跨度，可为不小于3 m且不大于21 m的规定长度；空心板的制作长度lp应取为标志长度减去板端间隙g（图4.61），板端间隙g不应小于20 mm且具体大小由设计文件确定。

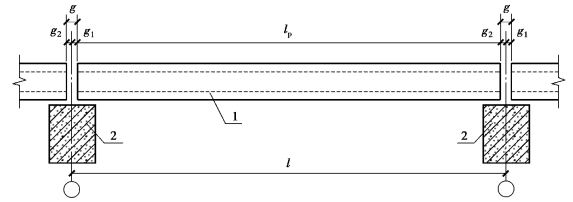

图4.61 空心板纵向长度示意
1—空心板；2—支承构件；l—标志长度；lp—制作长度；
g—板缝间隙，g=g1+g2，其中g1、g2为轴线距板端的距离
（2）截面尺寸
①空心板的板厚h最小厚度不宜小于100 mm，最大厚度不宜大于500 mm，厚度具体取值应根据规范《大跨度预应力混凝土空心板》（T/CECS 10132）确定。
②空心板的标志宽度b宜为1.2 m，也可采用切割后的其他宽度，空心板的制作宽度bp应为标志宽度减去板侧间隙e（图4.62），板侧间隙e不应大于10 mm。
③空心板的纵向侧边应采用双齿型边槽，边槽类型可分为A型、B型、C型3种，边槽类型如图4.63所示。

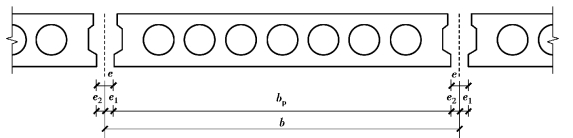

图4.62 空心板横向宽度示意
b—标志宽度；bp—制作宽度；e—板缝间隙，e=e1+e2，其中e1、e2为板侧中心线距板侧下边缘的距离

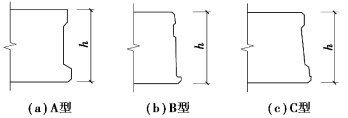

图4.63 空心板纵向侧边边槽类型及示意
