4.1.1　叠合板分类

4.1.1　叠合板分类

目前，国内外学者主要采用底板带肋、预应力、空心（空腔）3大类技术来提高叠合板受力性能，研发出了多种类型叠合板，详见图4.2—图4.6。3类技术特点以及各类叠合板类型及技术特点详见表4.1。

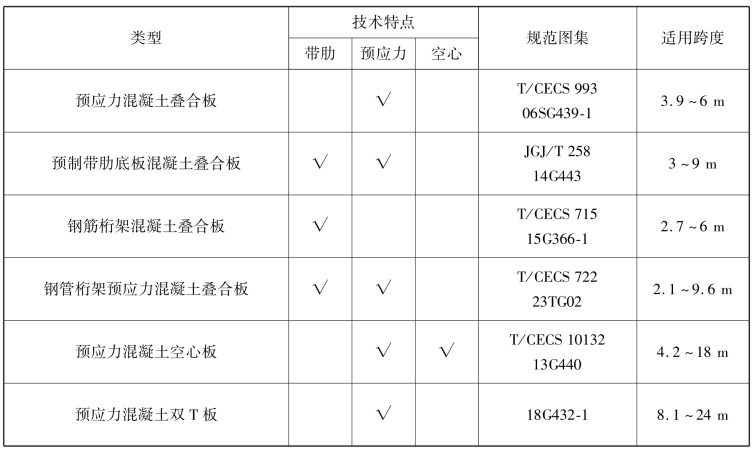

表4.1　叠合板常见类型及特点

注：①底板带肋技术。可提高叠合板施工阶段的刚度和叠合面抗剪性能，常用形式有钢筋桁架、灌浆钢管桁架、混凝土肋、波形钢板肋。
②预应力技术。可提高叠合板的抗裂性能、刚度，并有效利用高强材料，减轻楼板自重，使其适用于大跨度装配式建筑。
③空心（空腔）技术（空心多为圆形，且面积较小，空腔多为矩形，且面积较大）。可节省材料，减轻楼板自重，且对刚度影响较少。同时，空腔内放置轻质填充物，可发挥保温、隔音作用。

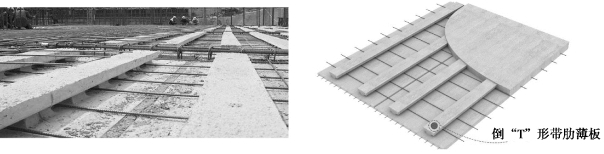

图4.2　预制带肋底板混凝土叠合板

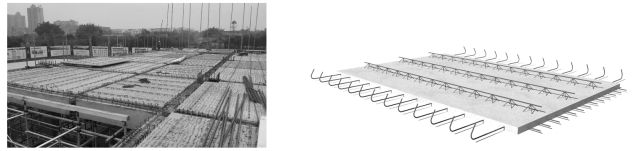

图4.3　钢筋桁架混凝土叠合板

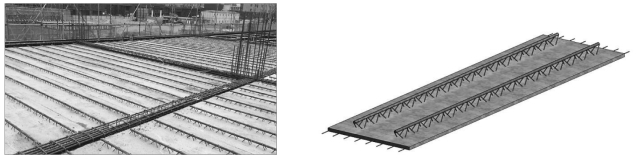

图4.4　钢管桁架预应力混凝土叠合板

图4.5　预应力混凝土空心板

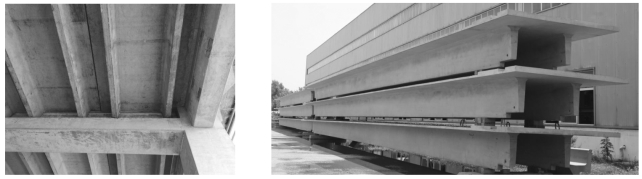

图4.6　预应力混凝土双T板
