5.5.4　柱脚连接节点

在装配式混凝土框架结构中，基础可采用现浇基础（图5.70）或预制的杯口基础（图5.71），其中现浇基础连接部位施工过程中，应采取设置定位架等措施，保证外露柱插筋的位置、长度和顺直度等满足设计要求，并应避免钢筋受到污染。预制柱下方的基础表面应设置粗糙面，其凹凸深度不应小于6 mm；预制柱安装前，应清除浮浆、松动石子、软弱混凝土层。当采用杯口基础时，图5.71中hr为预制柱插入杯口基础的深度，由设计确定；杯口基础可预制，也可现浇，由设计确定。预制柱插入杯口部分的表面及杯口基础的侧面设粗糙面或键槽，粗糙面的凹凸深度不小于6 mm，键槽的尺寸由设计确定。在预制柱底和杯口基础间设置钢质垫片，以调整预制柱的底部标高，垫片尺寸根据混凝土局部受压承载力的要求计算确定。预制柱与杯口的空隙采用细石混凝土填实，其混凝土强度等级应比预制柱的高。框架柱下端箍筋加密范围从基础顶面算起；插入杯口基础部分的箍筋配置，由设计确定。底层预制柱与基础的连接构造如图5.70、图5.71所示。

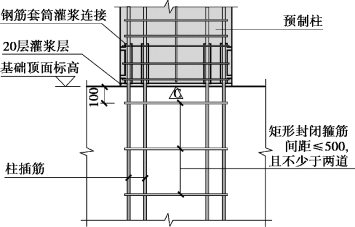

图5.70　预制柱与现浇基础的连接构造（单位：mm）

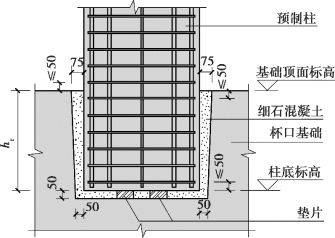

图5.71　预制柱与杯口基础的连接构造（单位：mm）
