8.2.1　预制外挂墙板的定义

8.2.1　预制外挂墙板的定义

预制混凝土外挂墙板是安装在主体结构上，起围护、装饰作用的非承重预制混凝土外墙板，简称外挂墙板，如图8.2所示。由预制混凝土外挂墙板、墙板与主体结构连接节点、防水密封构造、外饰面材料等组成的预制混凝土外挂墙板系统，具有规定的承载能力、变形能力、适应主体结构位移能力、防水性能、防火性能等。

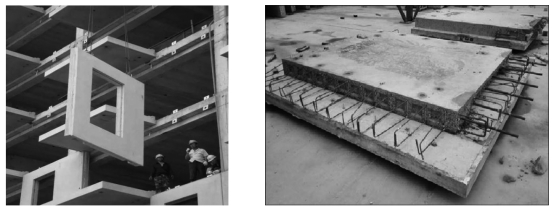

图8.2　预制外挂墙板

外挂墙板装饰面层可采用面砖、石材、彩色混凝土、清水混凝土、露骨料混凝土等，可建造出独具特色的装配式外墙。预制混凝土外挂墙板在工厂采用工业化方式生产，运输到施工现场进行吊装，采用螺栓和焊接等可靠的连接方式与主体结构外挂，具有品质好、施工速度快等优点。

从建筑外墙功能方面来看，外挂墙板有围护板系统和装饰板系统两种系统，其中围护板系统按建筑立面特征可分为：整间板系统、横条板系统和竖条板系统（图8.3）；按保温类型可分为：夹心保温系统、内保温系统和外保温系统（图8.4）；按混凝土材料形式可分为：预制普通混凝土外墙挂板和预制轻质混凝土外墙挂板；按外立面效果可分为：预制清水混凝土外墙挂板和预制彩装混凝土外墙挂板（图8.5）；按在建筑中所处位置的不同可分为：梁式外挂板、柱式外挂板和墙式外挂板。

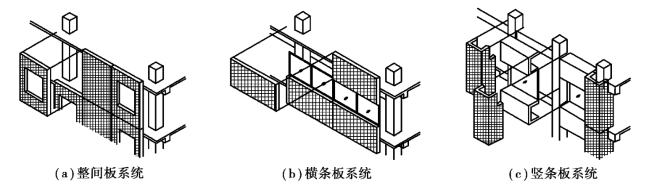

图8.3　围护板系统

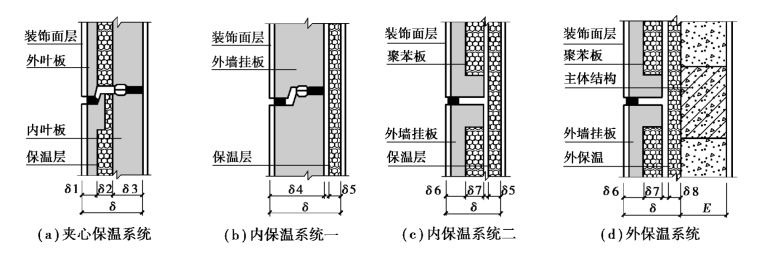

图8.4　墙身构造

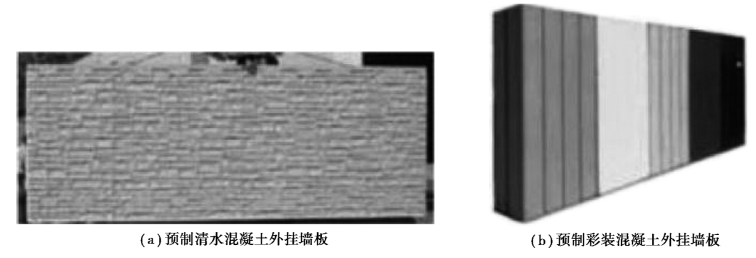

图8.5　外挂墙板外立面
