11.3.1　深化设计阶段

1）预制构件加工模型

装配式模型经过构件拆分，细化到每个构件的加工模型，工作量较大，如图11.5所示。因此，在构件加工阶段需对预制构件深化设计单位提供的包含完整设计信息的预制构件信息模型进一步深化，并添加生产、加工与运输所需的必要信息，如生产顺序、生产工艺、生产时间、临时堆场位置等，形成预制构件加工信息模型，从而完成模具设计与制作、材料采购准备、模具安装、钢筋下料、埋件定位、构件生产、编码及装车运输等工作。

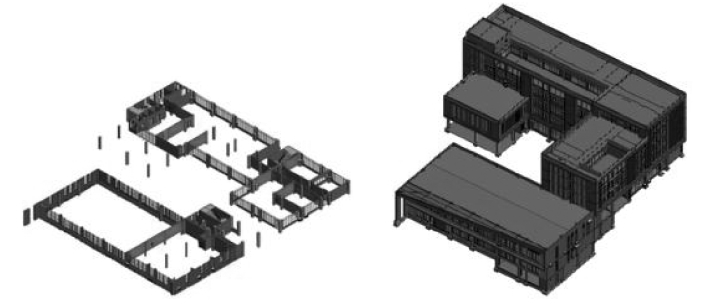

图11.5　装配式建筑部件拆分

2）预制构件模具设计

模具设计加工单位可以基于构件BIM模型对预制构件的模具进行数字化设计。构件模具模型对构件的外观质量起着非常重要的作用，构件模具的精细程度决定了构件生产的精细程度，构件生产的精细程度又决定了构件安装的准确度和可行性。借助BIM技术，可以利用已建好的预制构件BIM模型提供构件模具设计所需要的三维几何数据以及相关辅助数据，实现模具设计的自动化。

3）预制构件材料准备

BIM的价值贯穿建筑全生命期，建筑工程所有的参与方都有各自关心的问题需要解决。但是不同参与方关注的重点不同，基于每一环节上的每一个单位需求，整个建筑工程行业希望提前能有一个虚拟现实作为参考。例如利用BIM软件建模，将ALC条板排列在模型中，能快捷提取到ALC条板的数据，如图11.6所示。

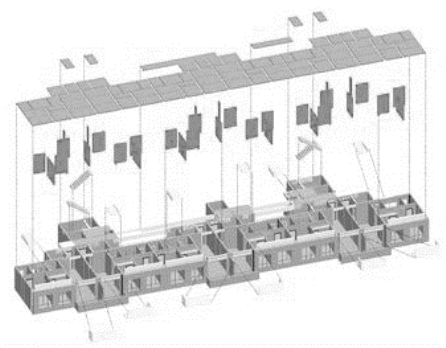

图11.6　BIM预制内隔墙数据提取
