2.9.2 预埋吊件
预埋吊件是指预埋到混凝土中并用于预制构件的脱模、运输和吊装的构件。常用的预埋吊件有预埋吊环、预埋套筒以及预埋吊杆。当采用预埋吊环时由于吊环部分外露于空气中，可能导致外露金属部分生锈等耐久性问题。因此，预制构件的吊装预埋件宜优先选择内埋式螺母、内埋式吊杆或吊装孔。根据国内外的工程经验，采用这些吊装方式比传统的预埋吊环施工方便，吊装可靠，且不造成耐久性问题。
1）预埋吊环
图2.47 预埋吊环示意图
吊环应采用HPB300钢筋或Q235B圆钢（图2.47），除应满足《混凝土结构设计规范》（GB 50010）的相关规定外，还并应符合下列规定：
①吊环锚入混凝土中的深度不应小于30d并应焊接或绑扎在钢筋骨架上，d为吊环钢筋或圆钢的直径。
②应验算在荷载标准值作用下的吊环应力，验算时每个吊环可按两个截面计算。对HPB300钢筋，吊环应力不应大于65 N/mm2；对Q235B圆钢，吊环应力不应大于50 N/mm2。
③当在一个构件上设有4个吊环时，应按3个吊环进行计算。
2）预埋套筒
预埋套筒在吊顶悬挂、设备管线悬挂、安装临时支撑、吊装和翻转吊点、后浇区模具固定等方面有重要作用。内埋式螺母体型小、方便预埋，也不会探出混凝土表面而引起刮碰。
预埋套筒根据其形式不同可分为锚板型预埋套筒、销栓型预埋套筒、钢筋型内螺纹套筒、滚花预埋套筒。预埋套筒材质为高强度的碳素结构钢或合金结构钢，其材料力学性能应满足国家现行标准的要求，各类套筒的尺寸允许偏差见《预制混凝土构件用金属预埋吊件》（TCCES 6003）相关规定。
其中锚板型预埋套筒是一种尾部带焊接钢板的内螺纹套筒，钢板预埋在混凝土中提供锚固力，内螺纹套筒与配套吊环连接，如图2.48、图2.49所示。销栓型预埋套筒是一种尾部留孔用于安装抗剪钢筋的内螺纹套筒，带钢筋端预埋在混凝土中提供锚固力，如图2.50、图2.51所示。钢筋型内螺纹套筒是一种尾部带S形钢筋的内螺纹套筒，S形钢筋预埋在混凝土中提供锚固力，如图2.52所示。滚花预埋套筒是一种尾部带扩头的金属套筒，尾部预埋在混凝土中提供锚固力，如图2.53所示。

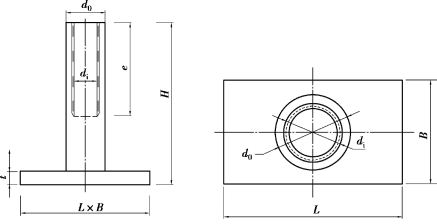

图2.48 锚板型预埋套筒示意图
d0—套筒外径；di—套筒内螺纹公称直径；e—套筒内螺纹长度；
H—吊件高度；L—板长；B—板宽；t—板厚
图2.49 锚板型预埋套筒实物图

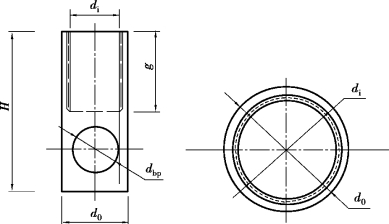

图2.50 销栓型预埋套筒的示意图
di—套筒内螺纹公称直径；g—套筒内螺纹长度；
H—吊件高度；d0—套筒外径；dbp—横杆孔直径
图2.51 内埋金属螺母示意图

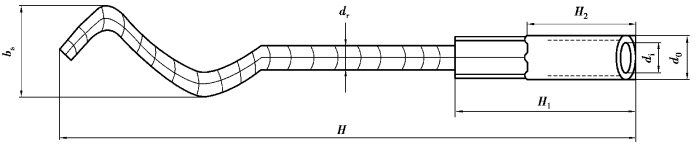

图2.52 锚筋型内螺纹套筒示意图
H—吊件高度；H1—套筒高度；H2—套筒无变形段长度；
di—套筒内螺纹公称直径；d0—套筒外径；dr—钢筋直径；bs—变形钢筋宽度
3）预埋吊杆
预埋吊杆（图2.54）是一种带两端扩头的金属杆，一端预埋在混凝土中提供锚固力，另一外露端与专用吊钩连接，如图2.55所示。预埋吊杆所采用的材料与预埋套筒相同，其尺寸允许偏差见《预制混凝土构件用金属预埋吊件》（TCCES 6003）相关规定。

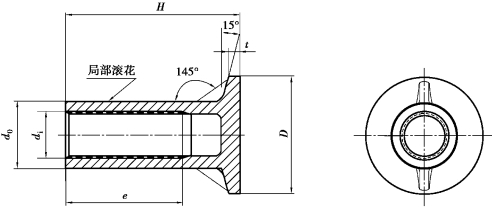

图2.53 滚花预埋套筒示意图
d0—套筒外径；di—套筒内螺纹公称直径；e—套筒内螺纹长度；
H—吊件高度；D—吊件底端直径；t—吊件底端厚度

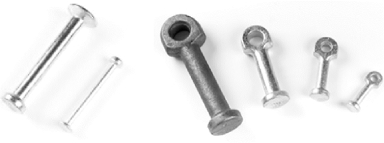

图2.54 圆头吊钉及带孔吊钉示意图
图2.55 鸭嘴吊钩及连接示意图
