11.4.3 构件布置阶段
1）机械设备布置方案确定

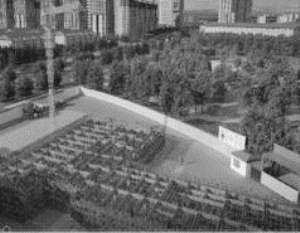

图11.12 塔吊布置
①塔吊布设：通过物料垂直、水平运输范围、竖穿结构工况及屋面钢构件运输效能的分析可以合理准确定位现场塔吊的布设位置，如图11.12所示。利用BIM进行塔吊布置方案的运行模拟演示，分析塔吊的周转半径、运力等，调整塔吊位置、数量及塔吊选型，可以降低塔吊租赁成本。
②其他施工机具布设：施工机械不仅仅包含塔吊，还包括推土机类、装载机类、自卸汽车、挖掘机类、凿岩掘进机类、拌和设备等。基于BIM技术的施工机具布置可以真实地模拟挖掘机出土步骤、渣土车运输过程以及桩基施工顺序等。
2）预制构件存放场地布置
①场地分析与规划：在施工准备阶段场地布置不仅仅是施工用地的合理利用，还包含前期的场地分析和划分。BIM结合地理信息系统对现场及拟建的建筑物空间数据进行建模分析，结合场地使用条件和特点利用计算机可分析出不同坡度的分布及场地坡向，建设地域发生自然灾害的可能性，区分可适宜建设与不适宜建设区域，对前期场地设计可起到至关重要的作用。
②车流分析：对施工期间场地周边交通流量需要进行分析、模拟，规划出进场道路、施工现场大门设置、施工车辆进场路线等，得到最理想的现场规划、交通流线组织关系。通过BIM技术提前进行模拟规划可以保证场地内交通流畅。
③标准化构件库建立：将现场布置所需模型构件根据相关标准建立标准化构件族库，可以方便重复使用调取，如临建板房、施工场地大门、公司标志、机械设备、CI标准设施、办公设施、生活设施、安全设施、卫生设施、临水临电及施工样板等。
④临建设施可视化应用：利用BIM技术可以进行临建设施综合布置与合理规划。临建设施包括办公及生活区临建、临水、临电、库房、材料临时加工场地、运输道路、绿化区、停车位等。
⑤施工用地动态管理：施工场地布置是项目施工组织设计的重要内容，也是项目施工的前提和基础。合理科学的场地布置方案能够降低项目成本、确保工期、减少安全隐患，最终支撑项目目标的实现。
⑥空间安全冲突：空间安全冲突主要是指施工过程中具有能动性或者活动中的机械设备与人员的工作空间发生冲突因而产生危险。在初期策划场地布置阶段可以利用模型对现场监控布置点进行确定，通过模拟现场监控布置位置查看监控布置视角范围及效果，从而取得良好的预监控效果。
