1)结构分析

装配式结构的设计,应注重概念设计和结构分析模型的建立,以及预制构件的连接设计。《装配式混凝士结构技术规程》(JGJ 1)对于高层装配式结构设计的主要概念,是在选用可靠的预制构件受力钢筋连接技术的基础上,采用预制构件与后浇混凝土相结合的方法,通过连接节点部位合理的构造措施,将装配式结构连接成一个整体,保证其结构性能具有与现浇混凝土结构等同的整体性、延性、承载力和耐久性能,达到与现浇混凝土等同的效果。在各种设计状况下,对等同现浇的装配整体式混凝土结构,可采用与现浇混凝土结构相同的方法进行结构分析。当同一层内既有预制又有现浇抗侧力构件时,地震设计状况下宜对现浇抗侧力构件在地震作用下的弯矩和剪力作适当放大。

装配整体式结构承载能力极限状态及正常使用极限状态的作用效应分析可采用弹性方法,在对结构进行弹性分析时,节点和接缝的模拟应符合下列规定:

①当预制构件之间采用后浇带连接且接缝构造及承载力满足规范中的相应要求时,可按现浇混凝土结构进行模拟。

②对于规范中未包含的连接节点及接缝形式,应按照实际情况模拟。

2)变形验算

在进行抗震性能化设计时,结构在设防烈度地震及罕遇地震作用下的变形分析,可根据结构受力状态,采用弹性分析方法或弹塑性分析方法。弹塑性分析时,宜根据节点和接缝在受力全过程中的特性进行节点和接缝的模拟。材料的非线性行为可根据现行国家标准《混凝土结构设计规范》(GB 50010)确定,节点和接缝的非线性行为可根据试验研究确定。

在风荷载或多遇地震作用下,结构楼层内最大的弹性层间位移应符合下式规定:

Δue≤[θe]h

式中 Δue——楼层内最大弹性层间位移;

e]——弹性层间位移角限值,应按表3.12采用;

h——层高。

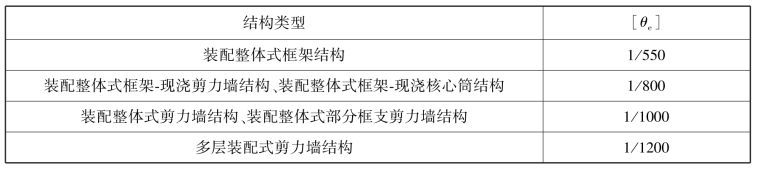

表3.12 弹性层间位移角限值

在罕遇地震作用下,结构薄弱层(部位)弹塑性层间位移应符合下式规定:

Δup≤[θp]h

式中 Δup——弹塑性层间位移;

p]——弹塑性层间位移角限值,应按表3.13采用。

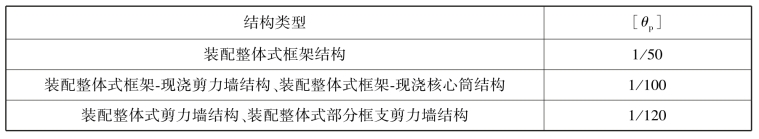

表3.13 弹塑性层间位移角限值

对结构变形进行计算时,应计入填充墙对结构刚度的影响。当采用轻质墙板填充墙时,可采用周期折减的方法予以考虑;对于框架结构,周期折减系数可取0.7~0.9;对于剪力墙结构,周期折减系数可取0.8~1.0。同时,在变形计算时,对现浇楼盖和叠合楼盖,均可假定楼盖在其自身平面内无限刚性,楼面梁的刚度可计入翼缘作用予以增大;梁刚度增大系数可根据翼缘情况近似取1.3~2.0。
