中国古代传统星图的绘制方法，此文是记载较为详细者。《天文志》作者虽为北宋之人，但编志运用的却是唐代史料，文中称“故采其要说，以著于篇”。所以，可以视此文为唐代史料，宋人整理之作。当然，这种盖天之图，早就产生，唐人应当也是继承了更早的绘图经验。

《新唐书》中这一珍贵的记载，使我们知道古代星图如何绘成，其绘图器具与步骤也介绍得很清晰。古代技术多历代相沿，此种绘制方法，亦应当是一种传统的古法。

首先我们注意到，其是以竹篾作为圆规绘天文图，而东汉张衡在《浑仪》文中，也提到用竹篾在浑仪上进行测量。《浑仪》曰：“取薄竹篾，穿其两端，令两穿中间与浑半等，以贯之，令察之与浑相切摩也。乃从减半起，以为百八十二度八分之五，尽衡减之半焉。又中分其篾，拗去其半，令其半之际正直，与两端减半相直，令篾半之际从冬至起，一度一移之，视篾之半际多少黄赤道几也。其所多少，则进退之数也。从北极数之，则去极之度也。各分赤道黄道为二十四气，一气相去十五度十六分之七，每一气者，黄道进退一度焉。所以然者，黄道直时，去南北极近，其处地小，而横行与赤道且等，故以篾度之，于赤道多也。”［3］这种以竹篾为尺的量画做法，大约是天文学家从秦汉以来传承至隋唐时期之方法。

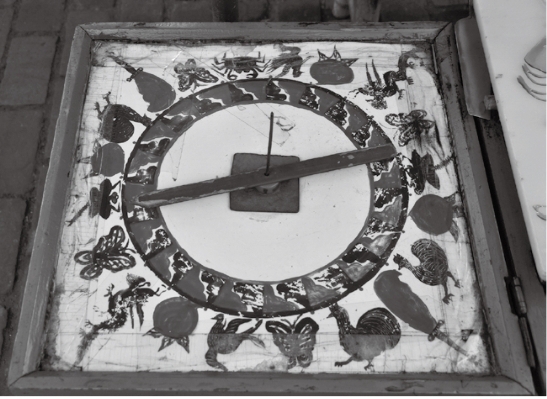

旧时民间小贩，亦绘制一圆盘，中架一竹尺，让人交钱后旋转之，待竹尺停止，视其所指而为奖。（图1）小贩用这种游戏之赌盘，来作儿童的小生意。下图中的方盘，中有可以旋转的竹尺，就是民间卖糖画者相配的器具。其结构形式也是用一竹尺，中钻小孔，植针其中，而旋转之，与《新唐书》中所记盖图绘制器具类似。这种转盘，应当是一种很古老的传统转盘。

图1　旋转竹尺（盖图制法）
