1.4.1 CFD与Daniel F.Scharpf风洞实验的对比验证
图1.11（a）为Daniel F.Scharpf的风洞实验模型，而在本次模拟中，我们采用了Daniel F.Scharpf风洞实验相同的参数设置，主翼和鸭翼选取两个相同的FX63-137翼型，弦长6 in（1 in=2.54 cm），展弦比λ为2.67。并规定S为主翼四分之一弦长到鸭翼四分之一弦长之间的相对距离，G为两者的垂直距离。（S、G均为弦长的倍数）并规定主翼在鸭翼上方为正。雷诺数Rc约为85 000，对FX63-137翼的动态偏转进行了数值模拟，分析了翼差角度对串置翼升阻特性的影响。

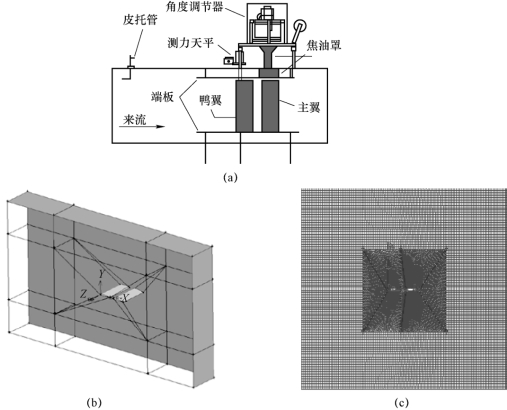

图1.11 计算网格局部示意图
（a）Daniel F.Scharpf的风洞实验模型；（b）计算流体区域示意图；（c）外流场横截面网格
如图1.12和图1.13所示，计算结果和Daniel的风洞实验结果基本相吻合，可以看出，本计算程序比较可信，可用于此类问题的分析与计算。

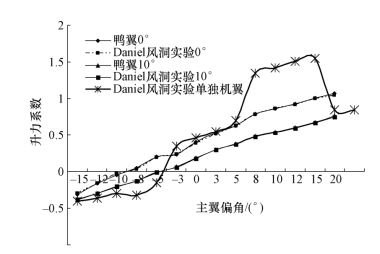

图1.12 主翼升力特性对比曲线

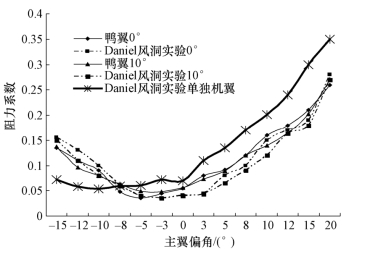

图1.13 主翼阻力特性对比曲线
