5.3.3 计算结果
1.设计点（Ma=6）处的乘波体气动特性
设置好条件后，计算至残差曲线收敛，通过得到的数据可得知乘波体在设计条件下的升力系数、阻力系数、升阻比以及压力分布图，压力分布图如图5.4和图5.5所示。

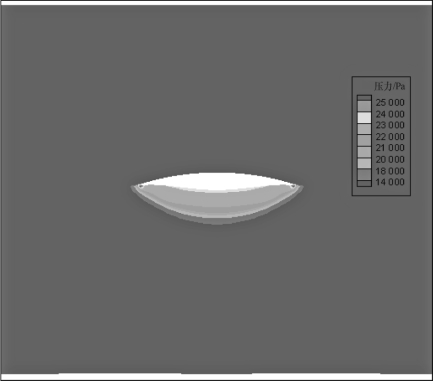

图5.4 Ma=6、α=0时X-Y横截面压力分布图

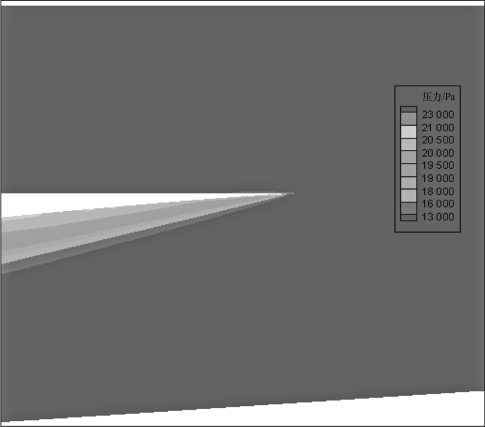

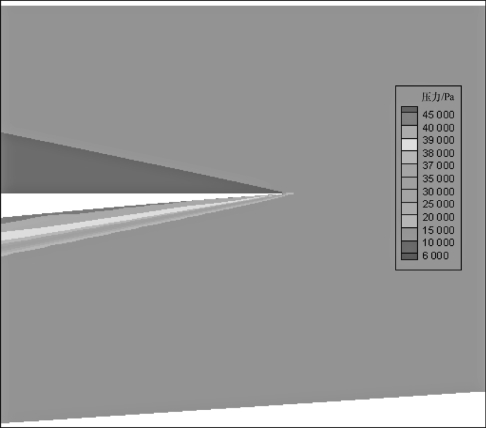

图5.5 Ma=6、α=0时X-Z对称面压力分布图
从图5.4和图5.5中可以看出，在乘波体气动外形的下方有附体激波附着，自由来流穿过锥形激波面后压强会增加，形成高压区域。由于激波为附体激波，所以高压区域全部位于机身的下表面，上表面气流的压强与自由来流压强相同，因此上下表面的压强差距明显。可以基本得出结论，乘波体下方的高压气流全部被附体激波面包裹住，几乎没有泄漏到乘波体上表面，乘波特性明显。在有一定攻角的情况下，乘波体上方还会出现一定的低压区域。从中可以看出生成的乘波体符合乘波构型的设计理论。
2.非设计点处的气动特性
对于非设计点（Ma=5、7）处进行气动特性计算，计算条件与设计点（Ma=6）处相同，攻角为0°，得到的结果如图5.6～图5.9所示。

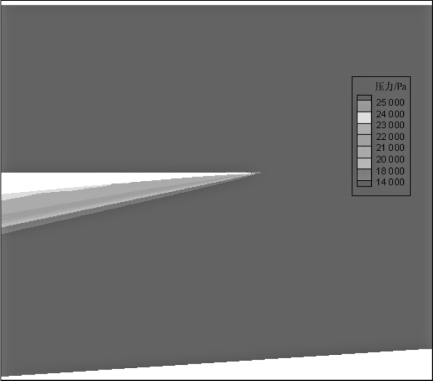

图5.6 Ma=5、α=0时X-Z对称面压力分布图
可以看出，在非设计点处，乘波体下方依然具有附体激波。激波内的气流依然为高压气流。虽然有一部分高压气流泄漏到上表面，但乘波体依然具有一定的乘波特性。且马赫数越高，乘波体下方的高压区域的压力值就越高。
初始乘波体气动参数随马赫数变化的情况如表5.2所示。

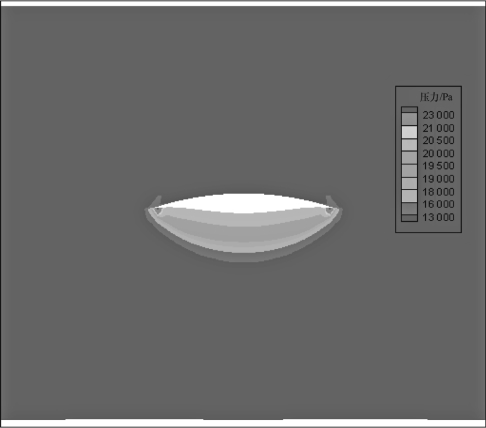

图5.7 Ma=5、α=0时X-Y横截面压力分布图

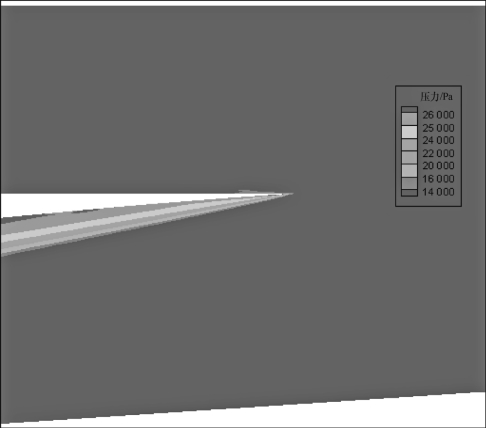

图5.8 Ma=7、α=0时X-Z对称面压力分布图
图5.9 Ma=7、α=0时X-Y横截面压力分布图

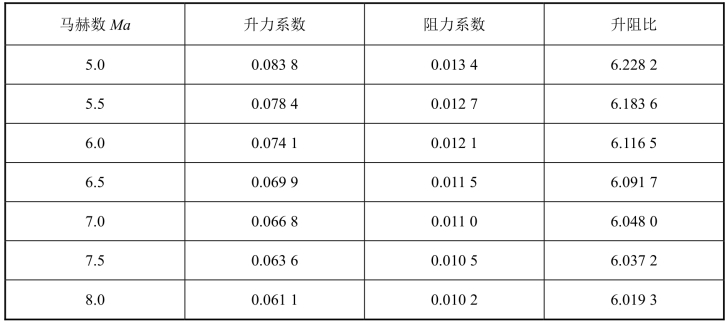

表5.2 初始乘波体气动参数随马赫数变化的情况
可以看到，随着飞行马赫数增加，乘波体的升力系数和阻力系数均逐渐减小，随着马赫数的上升升阻比也呈减小趋势。不过升阻比随着飞行马赫数的增加而减小的幅度不大。在乘波体成一定攻角的情况下，乘波体上下的压力分布如图5.10～图5.13所示。
图5.10 α=5°时X-Z对称面压力分布图

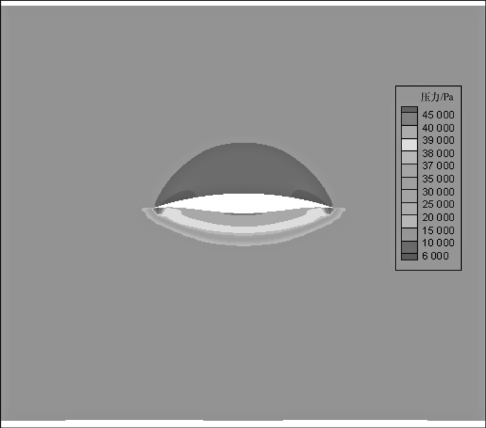

图5.11 α=5°时X-Y横截面压力分布图

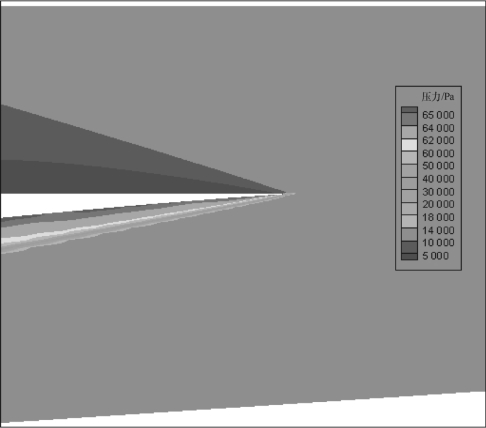

图5.12 α=10°时X-Z对称面压力分布图

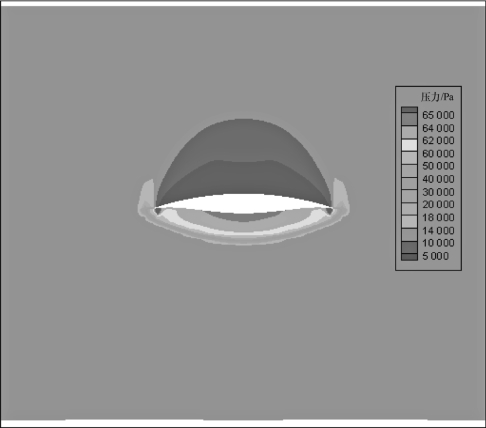

图5.13 α=10°时X-Y横截面压力分布图
如图5.10～图5.13所示，在有攻角的情况下乘波体上方会出现低压区域，且乘波体下方附体激波内的高压区域的压力会有飞跃性的增长，这给乘波体带来了更高的升力的同时，也造成了更大的阻力。
