实例1 插座铜芯
本实例主要讲解了插座铜芯的创建过程，十分适用于初学钣金的读者。通过学习本实例，可以对SolidWorks中钣金的基本命令有一定的认识，如“基体法兰”、“薄片”、“斜接法兰”等，也可以巩固基准面的创建、镜像特征的应用等基础知识。钣金件模型及设计树如图1.1所示。

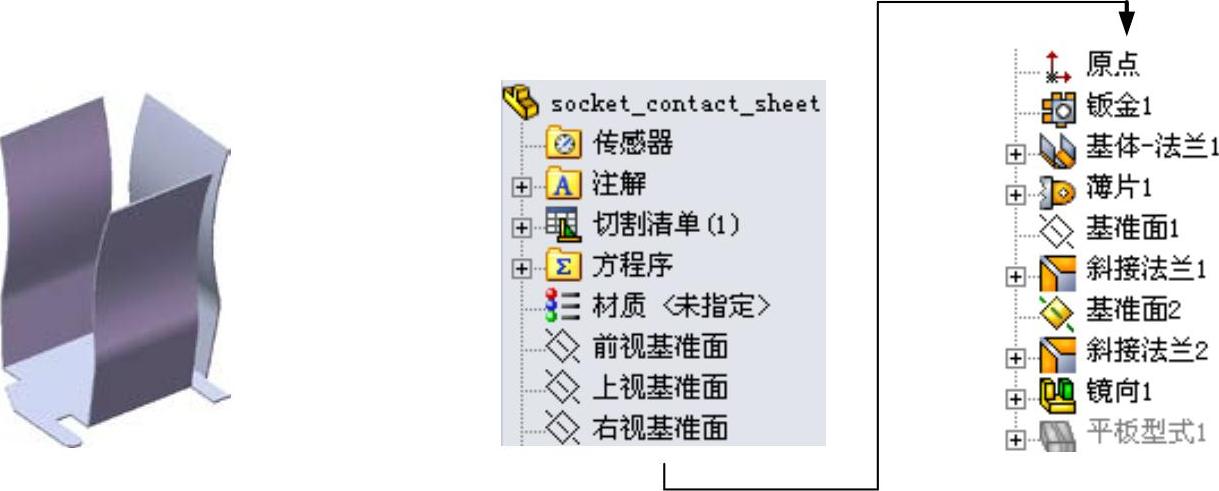

图1.1 钣金件模型及设计树
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。
Step2.创建图1.2所示的钣金基础特征——基体-法兰1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮
）。
（2）定义特征的横断面草图。
①定义草图平面。选取前视基准面作为草图平面。
②定义横断面草图。在草图环境中绘制图1.3所示的横断面草图。
③选择下拉菜单
命令，退出草图环境，此时系统弹出图1.4的“基体法兰”对话框。
（3）定义钣金参数属性。
①定义钣金参数。在
区域的文本框
中输入厚度值0.2。
②定义钣金折弯系数。在
区域的下拉列表中选择
选项，把文本框
的因子系数改为0.4。
③定义钣金自动切释放槽类型。在
区域的下拉列表中选择
选项，选中
复选框，在
文本框中输入比例系数0.5。
（4）单击
按钮，完成基体-法兰1的创建。
说明：在SolidWorks中，当完成“基体-法兰1”的创建后，系统将自动生成
及
两个特征，在设计树中分别位于“基体-法兰”的上面及下面。默认情况下，
特征为压缩状态，用户对其进行“解压缩”操作后可以把模型展平。后面创建的所有特征（不包括“边角剪裁”特征）将位于
特征之上。

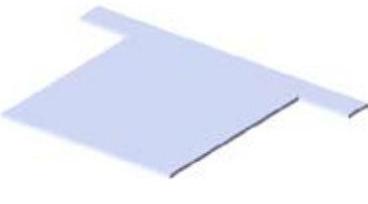

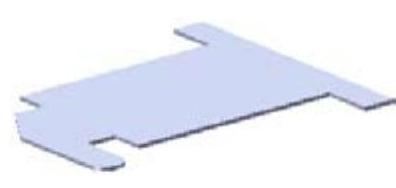

图1.2 基体-法兰1
图1.3 横断面草图

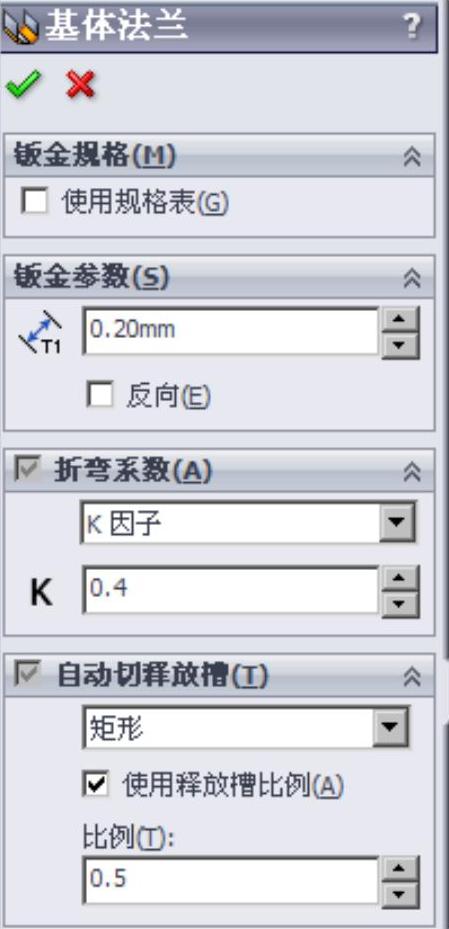

图1.4 “基体法兰”对话框
Step3.创建图1.5所示的钣金特征——薄片1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮
）。
（2）定义特征的横断面草图。
①定义草图平面。选取图1.6所示的模型表面作为草图平面。
②定义横断面草图。在草图环境中绘制图1.7所示的横断面草图。
③选择下拉菜单
命令，退出草图环境，此时系统自动生成薄片1。
图1.5 薄片1

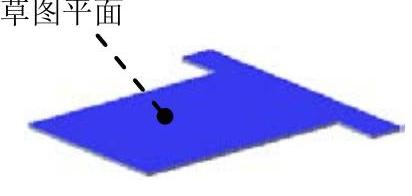

图1.6 草图平面

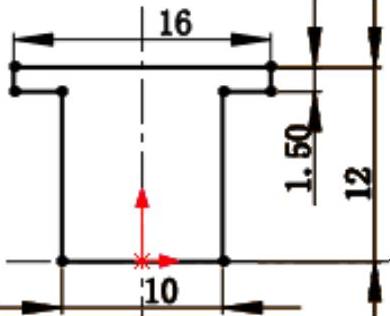

图1.7 横断面草图
Step4.创建图1.8所示的钣金特征——斜接法兰1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“斜接法兰”按钮

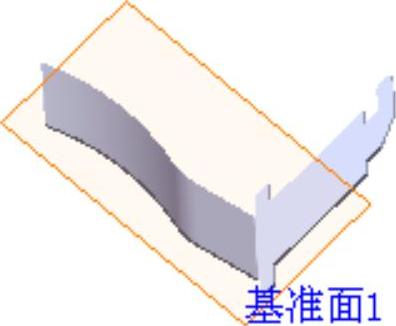

），系统弹出图1.9所示的“信息”对话框。在模型中选取图1.10所示的边线为斜接法兰线（“信息”对话框自动消失），系统自动生成基准平面1，并进入草图环境。
图1.8 斜接法兰1(https://www.daowen.com)

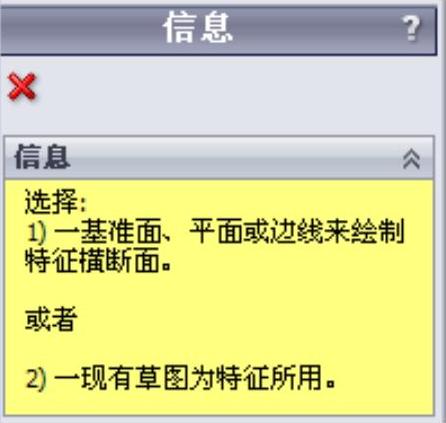

图1.9 “信息”对话框
（2）定义特征的横断面草图。
①定义横断面草图。在草图环境中绘制图1.11所示的横断面草图。
②选择下拉菜单
命令，退出草图环境，系统弹出图1.12所示的“斜接法兰1”对话框。

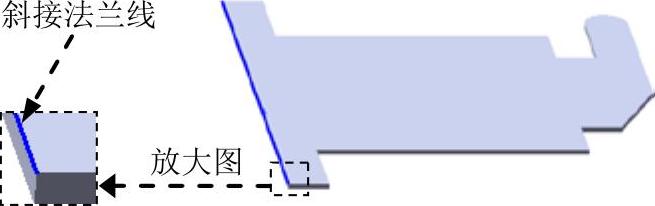

图1.10 斜接法兰线

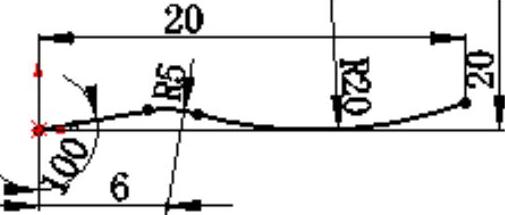

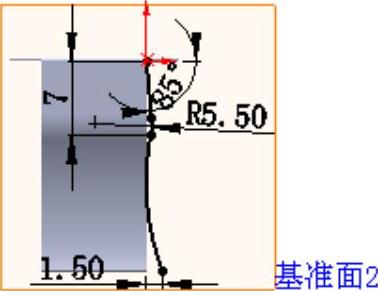

图1.11 横断面草图

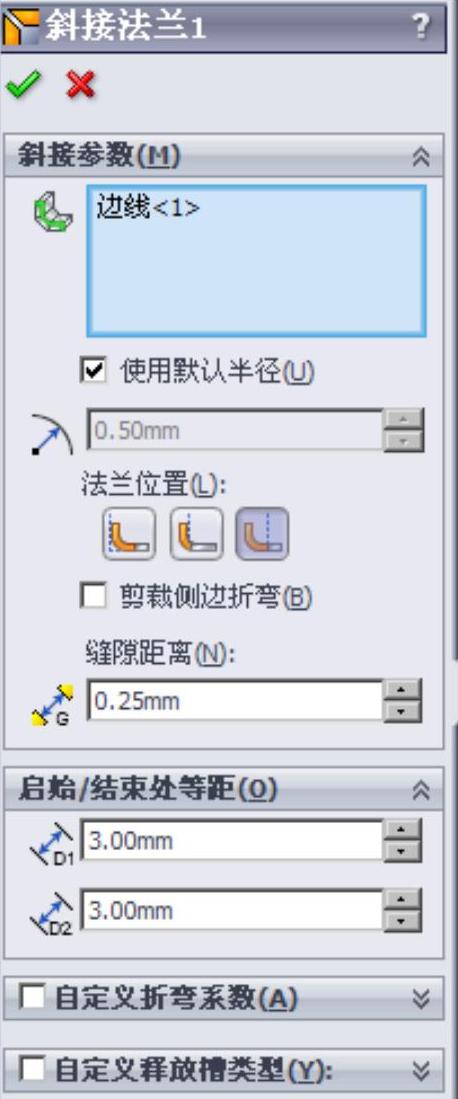

图1.12 “斜接法兰1”对话框
（3）定义斜接法兰参数。
①定义法兰位置。在
区域中，单击“折弯在外”按钮
。其他采用默认设置值。
②定义启程/结束处等距。在
区域的下拉列表
输入3.0，在
输入3.0。其他采用默认设置值。
（4）单击
按钮，完成斜接法兰1的创建。
Step5.创建图1.13所示的钣金特征——斜接法兰2。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“斜接法兰”按钮
）。

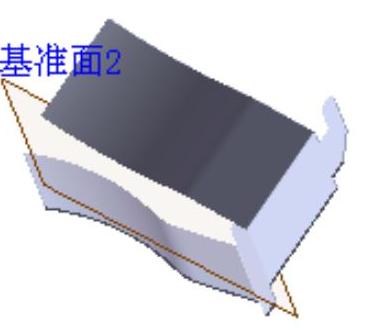

（2）定义法兰边线。选取图1.14所示的边线为斜接法兰边线。
（3）定义特征的横断面草图。
①定义横断面草图。在草图环境中绘制图1.15所示的横断面草图。
②选择下拉菜单
命令，退出草图环境，此时系统弹出“斜接法兰”对话框。
（4）定义斜接法兰参数。定义法兰位置：在
区域中，单击“折弯在外”按钮
。其他采用默认设置值。
（5）单击
按钮，完成斜接法兰2的创建。
图1.13 斜接法兰2

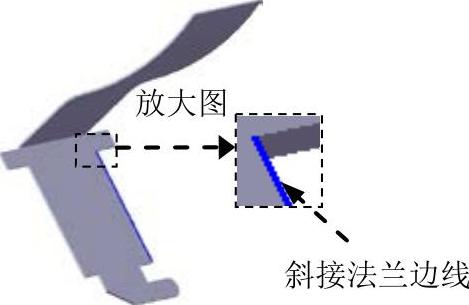

图1.14 斜接法兰边线
Step6.创建图1.16所示的镜像1。
图1.15 横断面草图

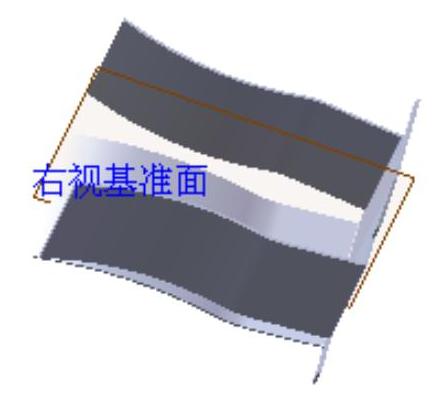

图1.16 镜像1
（1）选择命令。选择下拉菜单
命令，系统弹出“镜向”对话框。
（2）定义镜像基准面。选取右视基准面作为镜像基准面。
（3）定义镜像对象。选择斜接法兰2作为镜像1的对象。
（4）单击
按钮，完成镜像1的创建。
Step7.至此，钣金件模型创建完毕。选择下拉菜单
命令，将模型命名为socket_contact_sheet，即可保存钣金件模型。
