Task3.创建主体钣金件模型

2025年09月26日
版权
Task3.创建主体钣金件模型

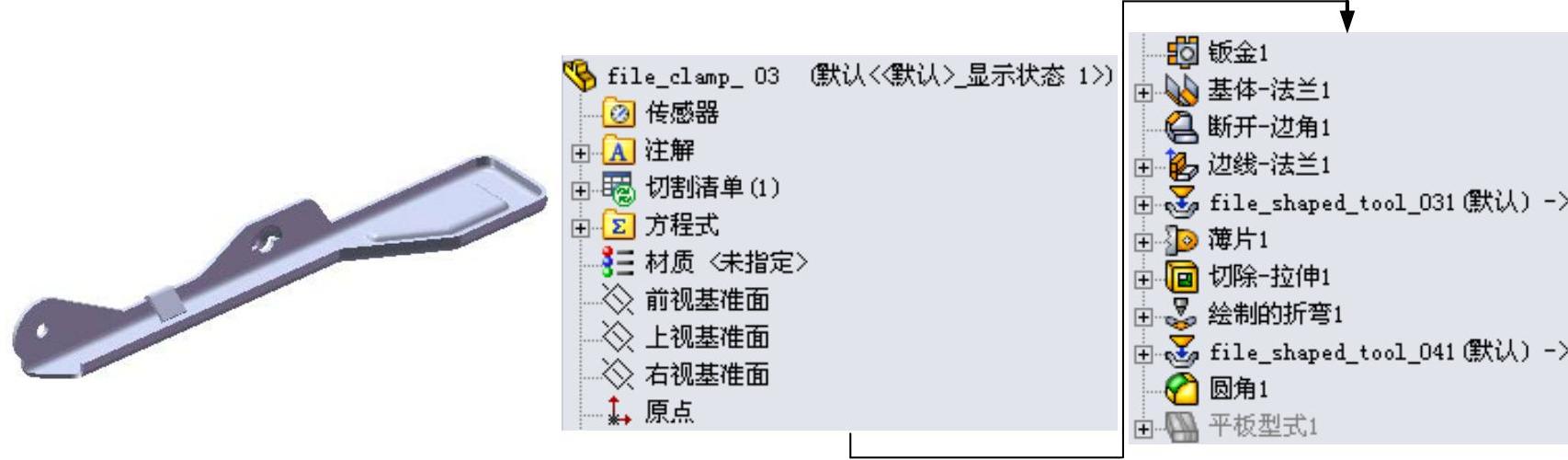

主体钣金件的钣金件模型和设计树如图13.4.19所示。


图13.4.19 钣金件模型及设计树

Step1.新建模型文件。选择下拉菜单978-7-111-37212-7-Chapter13-603.jpg978-7-111-37212-7-Chapter13-604.jpg978-7-111-37212-7-Chapter13-605.jpg命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击978-7-111-37212-7-Chapter13-606.jpg按钮，进入建模环境。

Step2.创建图13.4.20所示的钣金基础特征——基体-法兰1。

（1）选择命令。选择下拉菜单978-7-111-37212-7-Chapter13-607.jpg978-7-111-37212-7-Chapter13-608.jpg978-7-111-37212-7-Chapter13-609.jpg978-7-111-37212-7-Chapter13-610.jpg978-7-111-37212-7-Chapter13-611.jpg命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮978-7-111-37212-7-Chapter13-612.jpg）。

（2）定义特征的横断面草图。选取前视基准面作为草图基准面，绘制图13.4.21所示的横断面草图。

（3）定义钣金参数属性。在978-7-111-37212-7-Chapter13-613.jpg区域的文本框978-7-111-37212-7-Chapter13-614.jpg中输入厚度0.5。其他采用系统默认设置值。

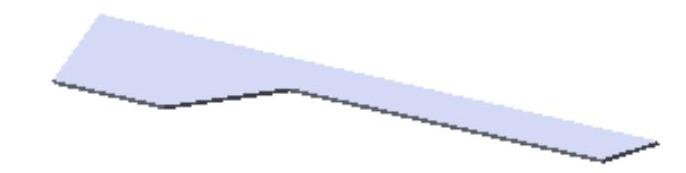

图13.4.20 基体-法兰1

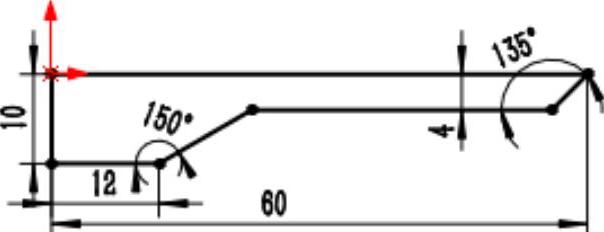

图13.4.21 横断面草图

（4）单击978-7-111-37212-7-Chapter13-617.jpg按钮，完成基体-法兰1的创建。

Step3创建图14.2.22所示的钣金特征——断开-边角1。

（1）选择命令。选择下拉菜单978-7-111-37212-7-Chapter13-618.jpg978-7-111-37212-7-Chapter13-619.jpg978-7-111-37212-7-Chapter13-620.jpg978-7-111-37212-7-Chapter13-621.jpg978-7-111-37212-7-Chapter13-622.jpg命令（或单击“钣金”工具栏中的978-7-111-37212-7-Chapter13-623.jpg按钮）。

（2）定义折断边角选项。激活978-7-111-37212-7-Chapter13-624.jpg区域的978-7-111-37212-7-Chapter13-625.jpg，选取图14.2.23所示的各边线。在978-7-111-37212-7-Chapter13-626.jpg文本框中选取“圆角”按钮978-7-111-37212-7-Chapter13-627.jpg，在978-7-111-37212-7-Chapter13-628.jpg文本框中输入圆角半径值1.5。

（3）单击978-7-111-37212-7-Chapter13-629.jpg按钮，完成断开-边角1的创建。


图14.2.22 断开-边角1

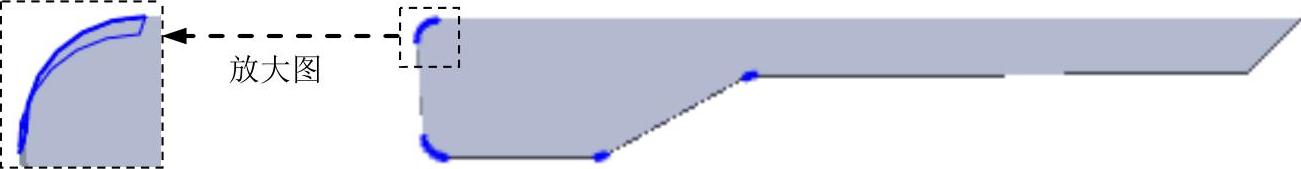

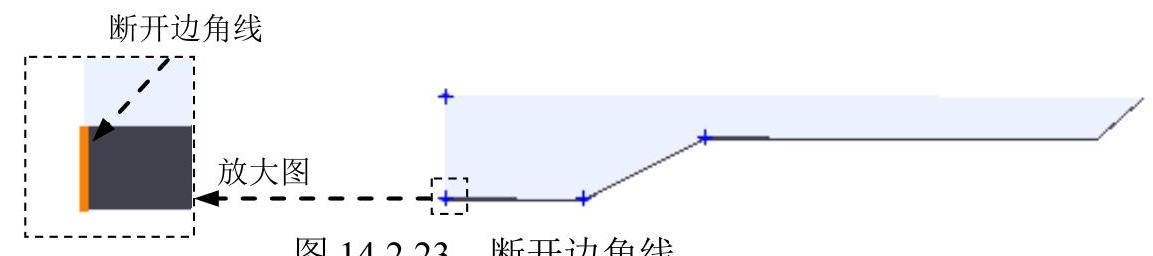

图14.2.23 断开边角线

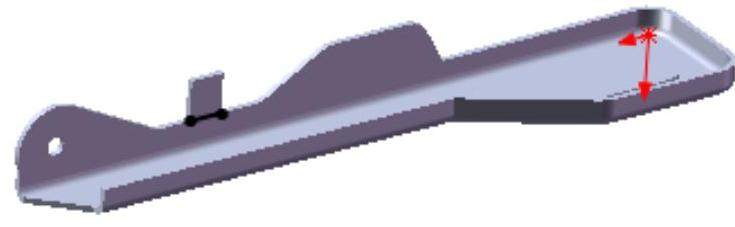

Step4.创建图13.2.24所示的钣金特征——边线-法兰1。选择下拉菜单978-7-111-37212-7-Chapter13-632.jpg978-7-111-37212-7-Chapter13-633.jpg978-7-111-37212-7-Chapter13-634.jpg978-7-111-37212-7-Chapter13-635.jpg978-7-111-37212-7-Chapter13-636.jpg命令，选取图13.2.25所示的模型边线为生成的边线法兰的边线；并取消选中978-7-111-37212-7-Chapter13-637.jpg复选框，在其下面的978-7-111-37212-7-Chapter13-638.jpg文本框输入半径值0.6；在978-7-111-37212-7-Chapter13-639.jpg区域的978-7-111-37212-7-Chapter13-640.jpg本框中输入角度值90.0；在978-7-111-37212-7-Chapter13-641.jpg区域的978-7-111-37212-7-Chapter13-642.jpg下拉列表中选择978-7-111-37212-7-Chapter13-643.jpg选项，在978-7-111-37212-7-Chapter13-644.jpg文本框中输入深度2。在978-7-111-37212-7-Chapter13-645.jpg区域中单击“折弯在外”按钮978-7-111-37212-7-Chapter13-646.jpg。单击978-7-111-37212-7-Chapter13-647.jpg按钮，完成边线法兰的创建。

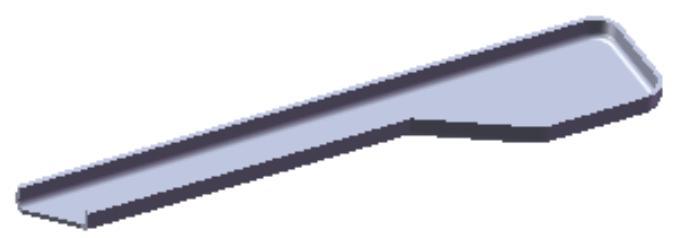

图13.2.24 边线-法兰1

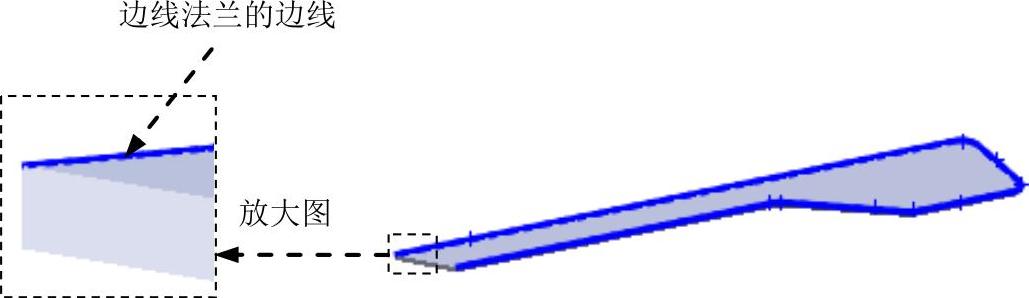

图13.2.25 边线法兰的边线

Step5.创建图13.4.26所示的成形特征1。

（1）单击任务窗格中的“设计库”按钮978-7-111-37212-7-Chapter13-650.jpg，打开“设计库”对话框。

（2）单击“设计库”对话框中的978-7-111-37212-7-Chapter13-651.jpg节点，在设计库下部的列表框中选择“file_shaped_tool_03”文件并拖动到图13.4.26所示的平面，在弹出的“成形工具特征”对话框中单击978-7-111-37212-7-Chapter13-652.jpg按钮。

（3）单击设计树中978-7-111-37212-7-Chapter13-653.jpg节点前的“加号”，右击978-7-111-37212-7-Chapter13-654.jpg特征，在系统弹出的快捷菜单中单击978-7-111-37212-7-Chapter13-655.jpg命令，进入草图环境。

（4）编辑草图，如图13.4.27所示。退出草图环境，完成成形特征1的创建。

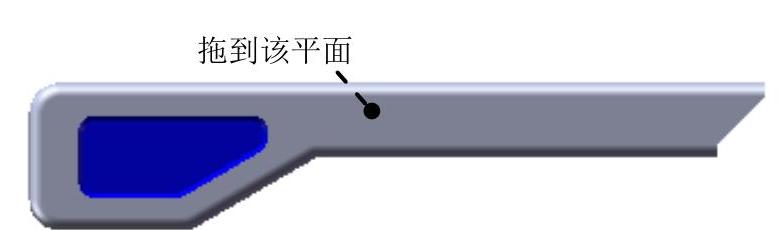

图13.4.26 成形特征1


图13.4.27 编辑草图

Step6.创建图13.4.28所示的钣金特征——薄片1。

（1）选择命令。选择下拉菜单978-7-111-37212-7-Chapter13-658.jpg978-7-111-37212-7-Chapter13-659.jpg978-7-111-37212-7-Chapter13-660.jpg978-7-111-37212-7-Chapter13-661.jpg978-7-111-37212-7-Chapter13-662.jpg命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮978-7-111-37212-7-Chapter13-663.jpg）。

（2）定义特征的横断面草图。

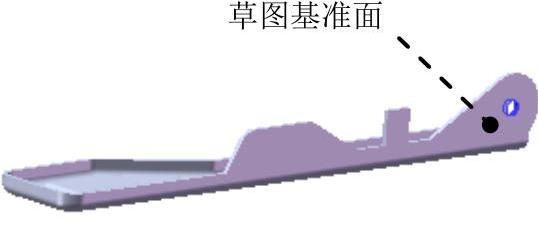

①定义草图基准面。选取图13.4.28所示的表面作为草图基准面。

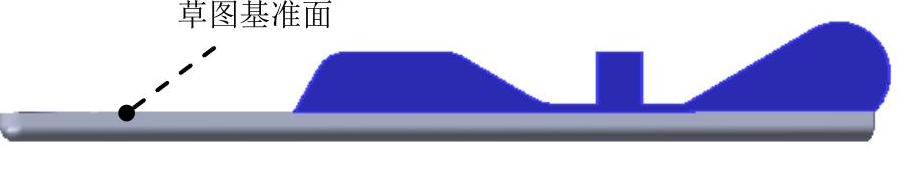

图13.4.28 薄片1

②定义横断面草图。在草图环境中绘制图13.4.29所示的横断面草图。

③选择下拉菜单978-7-111-37212-7-Chapter13-665.jpg978-7-111-37212-7-Chapter13-666.jpg978-7-111-37212-7-Chapter13-667.jpg命令，退出草图环境，此时系统自动生成薄片1。

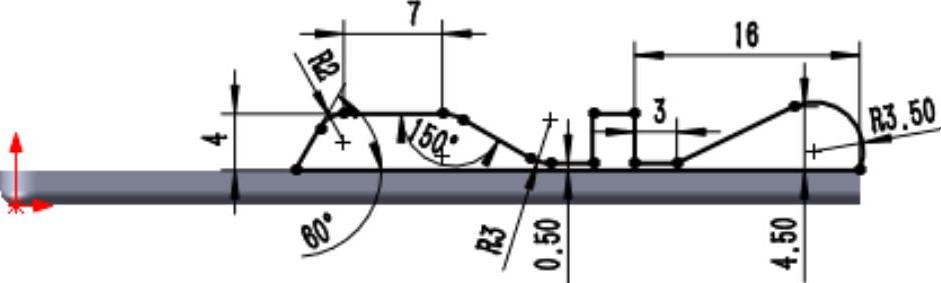

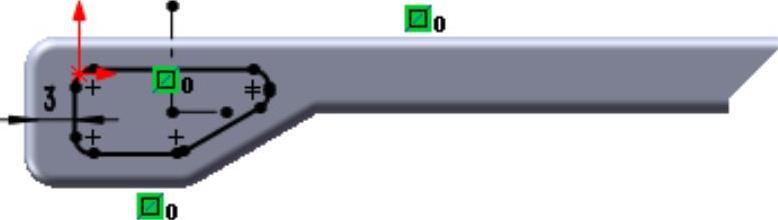

图13.4.29 横断面草图

Step7.创建图13.4.30所示的切除─拉伸2。

（1）选择命令。选择下拉菜单978-7-111-37212-7-Chapter13-669.jpg978-7-111-37212-7-Chapter13-670.jpg978-7-111-37212-7-Chapter13-671.jpg978-7-111-37212-7-Chapter13-672.jpg978-7-111-37212-7-Chapter13-673.jpg命令。

（2）定义特征的横断面草图。

①定义草图基准面。选取图13.4.30所示的表面作为草图基准面。

②定义横断面草图。在草图环境中绘制图13.4.31所示的横断面草图。

（3）定义切除深度属性。在“切除-拉伸”对话框978-7-111-37212-7-Chapter13-674.jpg区域的978-7-111-37212-7-Chapter13-675.jpg下拉列表中选择978-7-111-37212-7-Chapter13-676.jpg选项，选中978-7-111-37212-7-Chapter13-677.jpg复选框与978-7-111-37212-7-Chapter13-678.jpg复选框。其他选择默认设置值。

（4）单击978-7-111-37212-7-Chapter13-679.jpg按钮，完成切除-拉伸1的创建。


图13.4.30 切除-拉伸2


图13.4.31 横断面草图

Step8.创建图13.4.32所示的钣金特征——绘制的折弯1。

（1）选择命令。选择下拉菜单978-7-111-37212-7-Chapter13-682.jpg978-7-111-37212-7-Chapter13-683.jpg978-7-111-37212-7-Chapter13-684.jpg978-7-111-37212-7-Chapter13-685.jpg978-7-111-37212-7-Chapter13-686.jpg命令（或单击“钣金”工具栏上的“绘制的折弯”按钮978-7-111-37212-7-Chapter13-687.jpg）。

（2）定义特征的折弯线。

①定义折弯线基准面。选取图13.4.33的模型表面作为折弯线基准面。


图13.4.32 绘制的折弯1


图13.4.33 折弯线基准面

②定义折弯线草图。在草图环境中绘制图13.4.34所示的折弯线。

③选择下拉菜单978-7-111-37212-7-Chapter13-690.jpg978-7-111-37212-7-Chapter13-691.jpg978-7-111-37212-7-Chapter13-692.jpg命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。

（3）定义折弯固定侧。在图13.4.35所示的位置处单击，确定折弯固定侧。

（4）定义钣金参数属性。在978-7-111-37212-7-Chapter13-693.jpg区域的978-7-111-37212-7-Chapter13-694.jpg文本框中输入折弯角度130，在978-7-111-37212-7-Chapter13-695.jpg文本框中输入折弯半径0.2。在978-7-111-37212-7-Chapter13-696.jpg区域中单击“折弯在外”按钮978-7-111-37212-7-Chapter13-697.jpg。

（5）单击978-7-111-37212-7-Chapter13-698.jpg按钮，完成折弯1的创建。


图13.4.34 绘制的折弯线

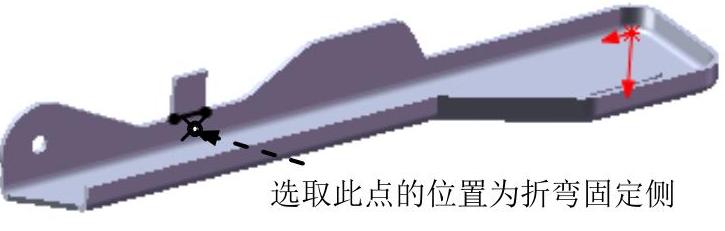

图13.4.35 确定折弯固定侧

Step9.创建图13.4.36所示的成形特征2。

（1）单击任务窗格中的“设计库”按钮978-7-111-37212-7-Chapter13-701.jpg，打开“设计库”对话框。

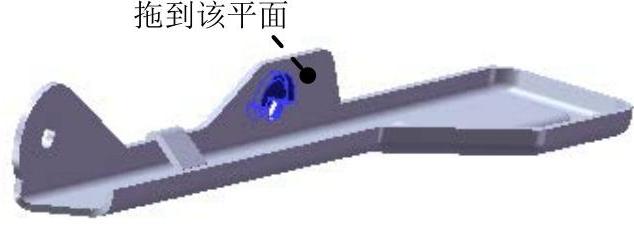

（2）单击“设计库”对话框中的978-7-111-37212-7-Chapter13-702.jpg节点，在设计库下部的列表框中选择“file_shaped_tool_03”文件并拖动到图13.4.36所示的平面，在弹出的“成形工具特征”对话框中单击978-7-111-37212-7-Chapter13-703.jpg按钮。

（3）单击设计树中978-7-111-37212-7-Chapter13-704.jpg节点前的“加号”，右击978-7-111-37212-7-Chapter13-705.jpg特征，在系统弹出的快捷菜单中单击978-7-111-37212-7-Chapter13-706.jpg命令，进入草图环境。

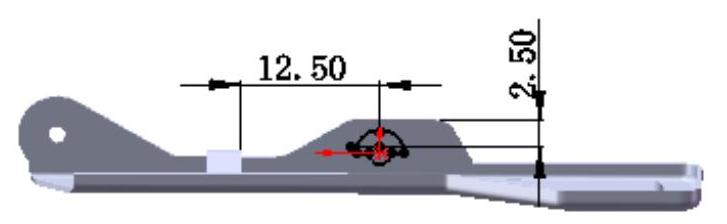

（4）编辑草图，如图13.4.37所示。退出草图环境，完成成形特征2的创建。


图13.4.36 成形特征2


图13.4.37 编辑草图

Step10.创建图13.4.38所示的圆角1。

（1）选择命令。选择下拉菜单978-7-111-37212-7-Chapter13-709.jpg978-7-111-37212-7-Chapter13-710.jpg978-7-111-37212-7-Chapter13-711.jpg978-7-111-37212-7-Chapter13-712.jpg978-7-111-37212-7-Chapter13-713.jpg命令（或单击978-7-111-37212-7-Chapter13-714.jpg按钮），系统弹出“圆角”对话框。

（2）定义圆角类型。采用系统默认的圆角类型。

（3）定义圆角对象。选取图13.4.38a所示的边线为要圆角的对象。

（4）定义圆角的半径。在978-7-111-37212-7-Chapter13-715.jpg区域的978-7-111-37212-7-Chapter13-716.jpg文本框中输入圆角半径值1.0。

（5）单击978-7-111-37212-7-Chapter13-717.jpg按钮，完成圆角1的创建。


图13.4.38 圆角1

Step11.至此，钣金件3模型创建完毕。选择下拉菜单978-7-111-37212-7-Chapter13-719.jpg978-7-111-37212-7-Chapter13-720.jpg978-7-111-37212-7-Chapter13-721.jpg命令，将模型命名为file_clamp_03，即可保存钣金件模型。
