Task4.创建主体钣金件模型

Task4.创建主体钣金件模型

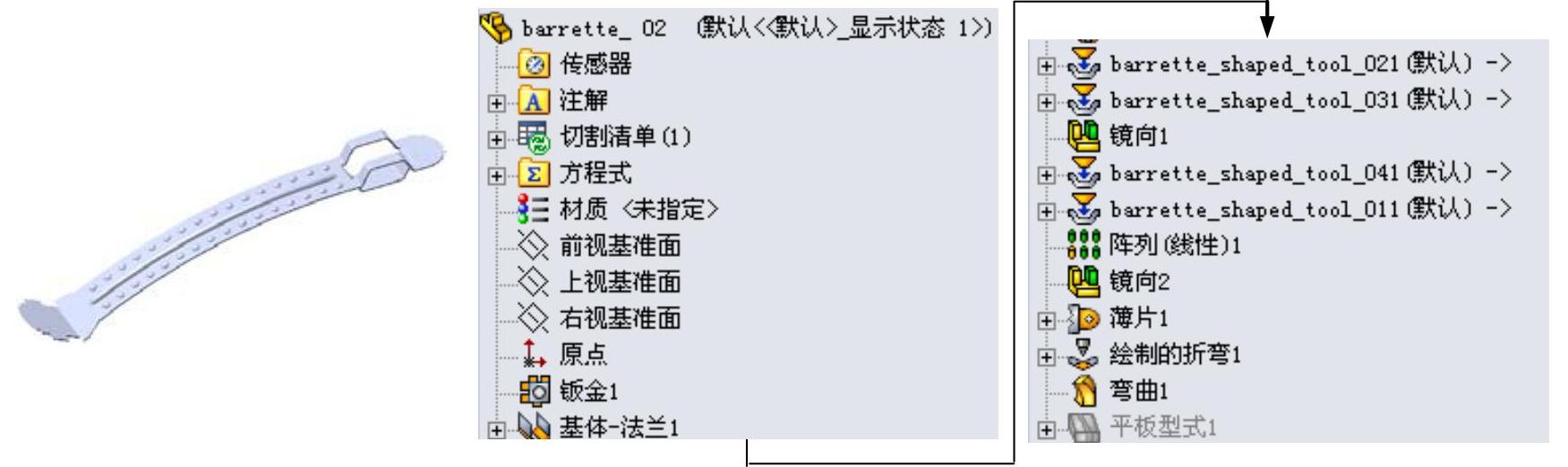

主体钣金件的钣金件模型及设计树如图15.3.25所示。

图15.3.25 钣金件模型及设计树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.创建图15.3.26所示的钣金基础特征——基体-法兰1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮）。

（2）定义特征的横断面草图。

①定义草图基准面。选取前视基准面作为草图基准面。

②定义横断面草图。在草图环境中绘制图15.3.27所示的横断面草图。

图15.3.26 基体-法兰1

图15.3.27 横断面草图

③选择下拉菜单命令，退出草图环境，此时系统弹出“基体法兰”对话框。

（3）定义钣金参数属性。在区域的文本框中输入厚度值0.2。

（4）单击按钮，完成基体-法兰1的创建。

Step3.创建图15.3.28所示的成形特征1。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

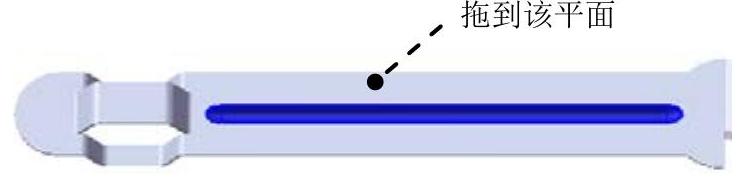

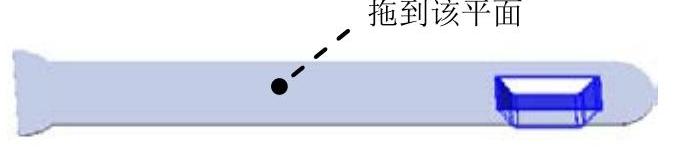

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“barrette_shaped_tool_02”文件并拖动到图15.3.28所示的平面，在弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在弹出的快捷菜单中单击“编辑草图”按钮，进入草图环境。

（4）编辑草图，如图15.3.29所示。退出草图环境，完成成形特征1的创建。

图15.3.28 成形特征1

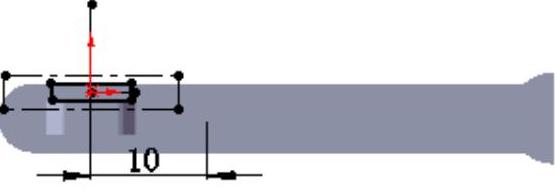

图15.3.29 编辑草图

Step4.创建图15.3.30所示的成形特征2。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“barrette_shaped_tool_03”文件并拖动到图15.3.20所示的平面，在弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在弹出的快捷菜单中单击“编辑草图”按钮，进入草图环境。

（4）编辑草图，如图15.3.31所示。退出草图环境，完成成形特征2的创建。

图15.3.30 成形特征2

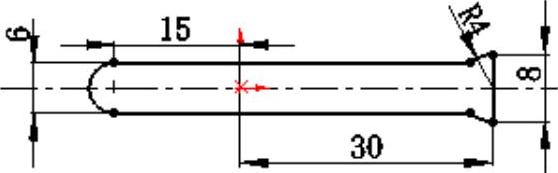

图15.3.31 编辑草图

Step5.创建图15.3.32所示的镜像1。

（1）选择命令。选择下拉菜单命令。

（2）定义镜像基准面。选取上视基准面作为镜像基准面。

（3）定义镜像对象。选择成形特征2作为镜像1的对象。

（4）单击按钮，完成镜像1的创建。

图15.3.32 镜像1

Step6.创建图15.3.33所示的成形特征3。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“barrette_shaped_tool_04”文件并拖动到图15.3.23所示的平面，在弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在弹出的快捷菜单中单击“编辑草图”按钮，进入草图环境。

（4）编辑草图，如图15.3.34所示。退出草图环境，完成成形特征3的创建。

图15.3.33 成形特征3

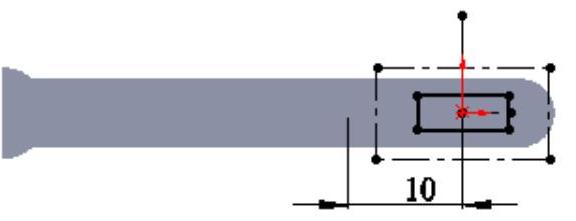

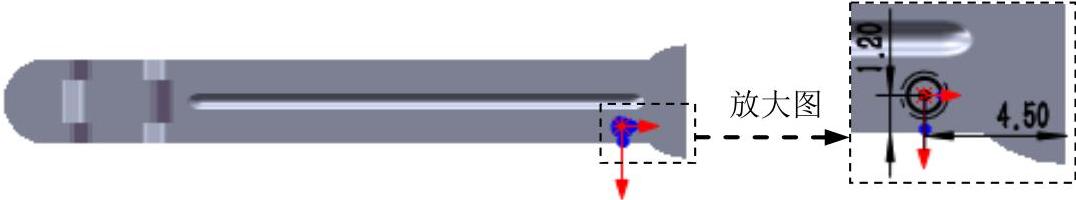

图15.3.34 编辑草图

Step7.创建图15.3.35所示的成形特征4。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“barrette_shaped_tool_01”文件并拖动到图15.3.35所示的平面，在弹出的“成形工具特征”对话框中单击按钮。

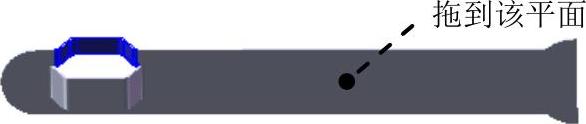

图15.3.35 成形特征4

（3）单击设计树中节点前的“加号”，右击特征，在弹出的快捷菜单中单击“编辑草图”按钮，进入草图环境。

（4）编辑草图，如图15.3.36所示。退出草图环境，完成成形特征4的创建。

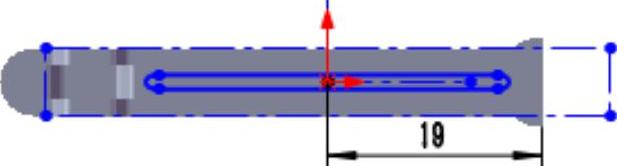

图15.3.36 编辑草图

Step8.创建图15.3.37所示的阵列（线性）1。

（1）选择下拉菜单命令，系统弹出“线性阵列”对话框。

（2）定义阵列源特征。单击区域中的文本框，选取成形特征4作为阵列的源特征。

（3）定义阵列参数。

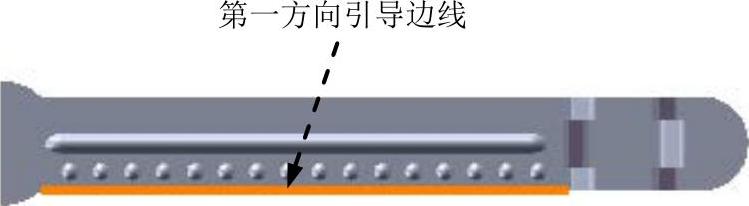

①定义方向1的阵列引导边线。选择图15.3.38所示的边线为第一方向引导边线。

②定义方向1的参数。在区域的文本框中输入数值2.0，在文本框中输入数值16。

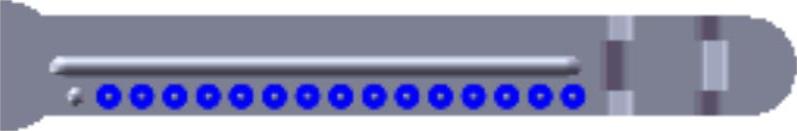

图15.3.37 阵列（线性）1

图15.3.38 选择参考边线

（4）单击按钮，完成阵列（线性）1的创建。

Step9.创建图15.3.39所示的镜像2。

（1）选择命令。选择下拉菜单命令。

（2）定义镜像基准面。选取上视基准面作为镜像基准面。

（3）定义镜像对象。选择阵列（线性）1作为镜像2的对象。

（4）单击按钮，完成镜像2的创建。

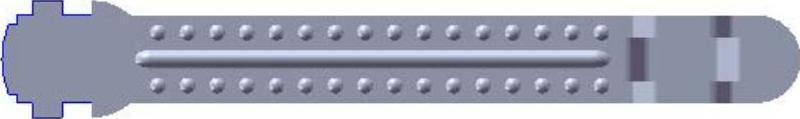

图15.3.39 镜像2

Step10.创建图15.3.40所示的钣金特征——薄片1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮）。

图15.3.40 薄片1

（2）定义特征的横断面草图。

①定义草图基准面。选取图15.3.41所示的表面作为草图基准面。

②定义横断面草图。在草图环境中绘制图15.3.42所示的横断面草图。

③选择下拉菜单命令，退出草图环境，此时系统自动生成薄片1。

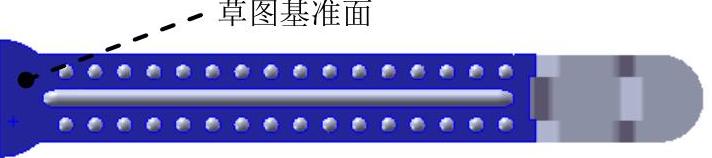

图15.3.41 草图基准面

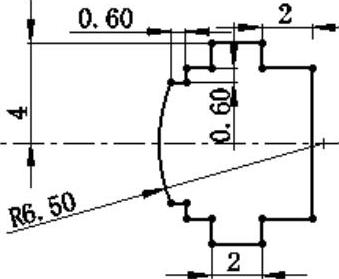

图15.3.42 横断面草图

Step11.创建图15.3.43所示的钣金特征——绘制的折弯1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“绘制的折弯”按钮）。

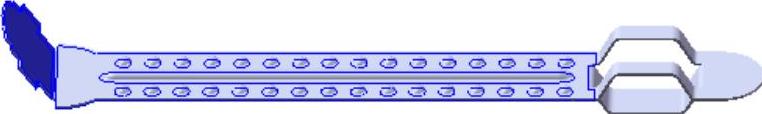

图15.15.43 绘制的折弯1

（2）定义特征的折弯线。

①定义折弯线基准面。选取图15.3.44所示的模型表面作为草图基准面。

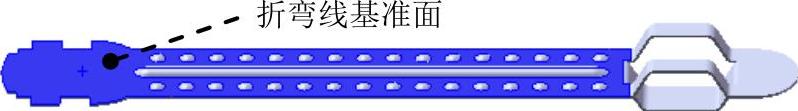

图15.3.44 折弯线基准面

②定义折弯线草图。在草图环境中绘制图15.3.45所示的折弯线。

③选择下拉菜单命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。

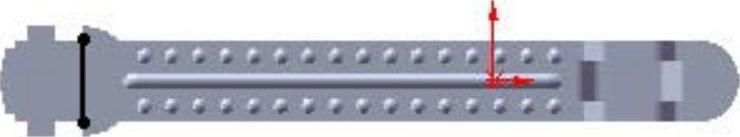

图15.3.45 绘制的折弯线

（3）定义折弯固定侧。在图15.3.46所示的位置处单击，确定折弯固定侧。

（4）定义钣金参数属性。在区域的文本框中输入折弯角度值55.0，在区域中单击“折弯在外”按钮。

（5）单击按钮，完成折弯1的创建。

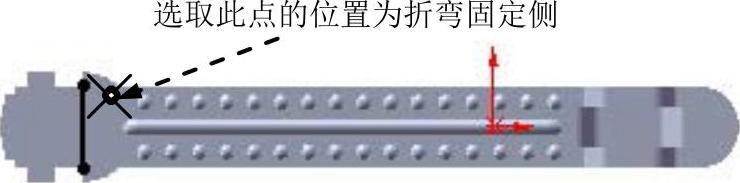

图15.3.46 固定侧的位置

Step12.创建图15.3.47所示的零件基础特征——弯曲1。

（1）选择命令。选择下拉菜单命令。

（2）选取弯曲实体及类型。选取整个模型作为弯曲实体，在区域选中单选项。

（3）定义弯曲参数，在区域选中复选框，在文本框中输入角度-30.0。

（4）定义剪裁基准面。在区域的文本框中输入基准面1的剪裁距离值12.5，在区域的文本框中输入基准面2的剪裁距离值4.5。

（5）单击按钮，完成弯曲1的创建。

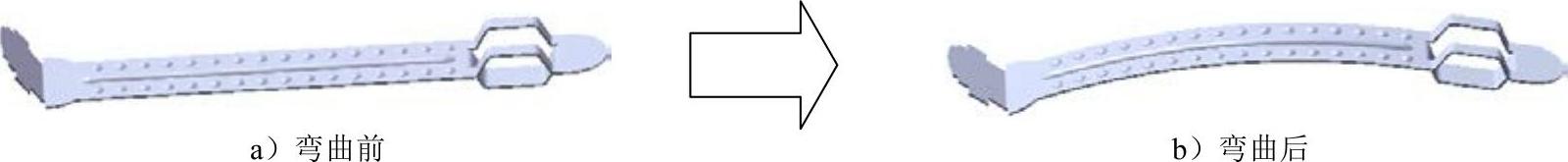

图15.3.47 弯曲1

Step13.至此，钣金件2模型创建完毕。选择下拉菜单命令，将模型命名为barrette_02，即可保存钣金件模型。
