Task5.创建主体钣金件模型

Task5.创建主体钣金件模型

主体钣金件的钣金件模型及设计树如图16.6.37所示。

图16.6.37 钣金件模型及设计树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.创建图16.6.38所示的钣金基础特征——基体-法兰1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮）。

（2）定义特征的横断面草图。

①定义草图基准面。选取前视基准面作为草图基准面。

②定义横断面草图。在草图环境中绘制图16.6.39所示的横断面草图。

③选择下拉菜单命令，退出草图环境，此时系统弹出“基体法兰”对话框。

（3）定义钣金参数属性。在区域的文本框中输入厚度0.5，取消选中复选框。

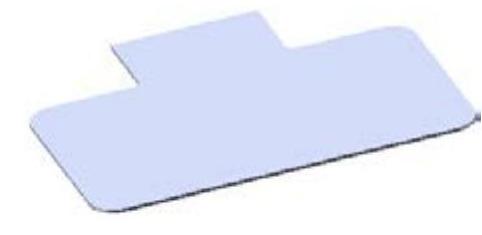

图16.6.38 基体-法兰1

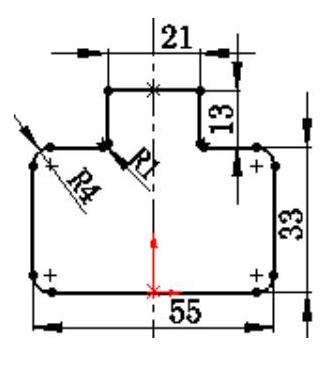

图16.6.39 横断面草图

（4）单击按钮，完成基体-法兰1的创建。

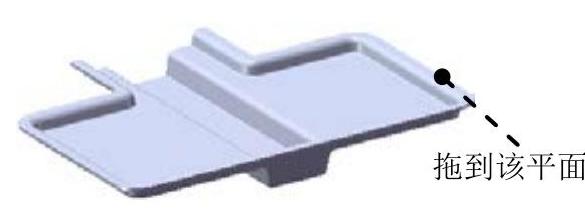

Step3.创建图16.6.40所示的成形特征1。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“hinge_shaped_tool_03”文件并拖动到图16.6.40所示的平面，在弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在弹出的快捷菜单中单击“编辑草图”按钮，进入草图环境。

（4）编辑草图，如图16.6.41所示。退出草图环境，完成成形特征1的创建。

图16.6.40 成形特征1

图16.6.41 编辑草图

Step4.创建图16.6.42所示的切除─拉伸1。

（1）选择命令。选择下拉菜单命令。

（2）定义特征的横断面草图。

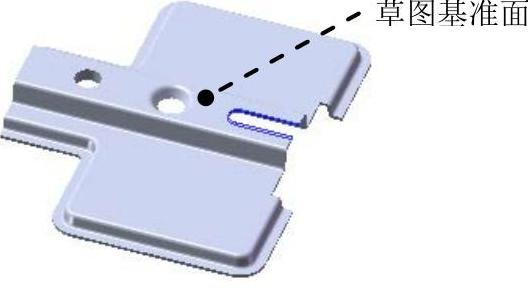

①定义草图基准面。选取图16.6.42所示的表面作为草图基准面。

②定义横断面草图。在草图环境中绘制图16.6.43所示的横断面草图。

（3）定义切除深度属性。在“切除-拉伸”对话框区域的下拉列表中选择选项。

（4）单击对话框中的按钮，完成切除-拉伸1的创建。

图16.6.42 切除-拉伸1

图16.6.43 横断面草图

Step5.创建图16.6.44所示的成形特征2。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“hinge_shaped_tool_04”文件并拖动到图16.6.44所示的平面，在弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在弹出的快捷菜单中单击“编辑草图”按钮，进入草图环境。

（4）编辑草图，如图16.6.45所示。退出草图环境，完成成形特征2的创建。

图16.6.44 成形特征2

图16.6.45 编辑草图

Step6.创建图16.6.46所示的成形特征3。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“hinge_shaped_tool_05”文件并拖动到图16.6.46所示的平面，在弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在弹出的快捷菜单中单击“编辑草图”按钮，进入草图环境。

（4）编辑草图，如图16.6.47所示。退出草图环境，完成成形特征3的创建。

图16.6.46 成形特征3

图16.6.47 编辑草图

Step7.创建图16.6.48所示的切除─拉伸2。

（1）选择命令。选择下拉菜单命令。

（2）定义特征的横断面草图。

①定义草图基准面。选取图16.6.48所示的表面作为草图基准面。

②定义横断面草图。在草图环境中绘制图16.6.49所示的横断面草图。

（3）定义切除深度属性。在“切除-拉伸”对话框区域的下拉列表中选择选项，选中复选框。

（4）单击对话框中的按钮，完成切除-拉伸2的创建。

图16.6.48 切除-拉伸2

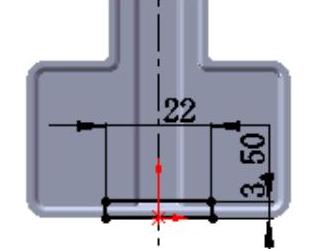

图16.6.49 横断面草图

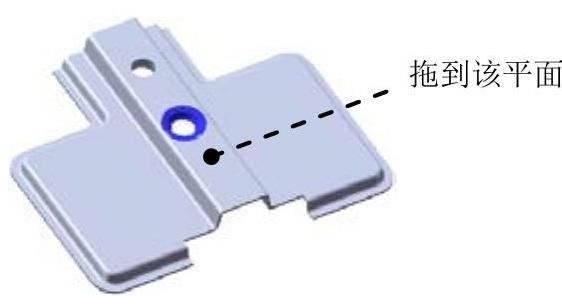

Step8.创建图16.6.50所示的成形特征4。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“hinge_shaped_tool_06”文件并拖动到图16.6.50所示的平面，在弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在弹出的快捷菜单中单击“编辑草图”按钮，进入草图环境。

（4）编辑草图，如图16.6.51所示。退出草图环境，完成成形特征4的创建。

Step9.创建图16.6.52所示的成形特征5。

图16.6.50 成形特征4

图16.6.51 编辑草图

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“hinge_shaped_tool_06”文件并拖动到图16.6.52所示的平面，在弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在弹出的快捷菜单中单击“编辑草图”按钮，进入草图环境。

（4）编辑草图，如图16.6.53所示。退出草图环境，完成成形特征5的创建。

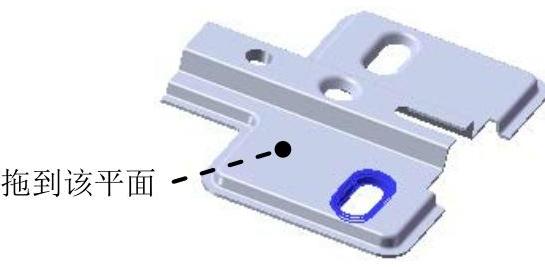

图16.6.52 成形特征5

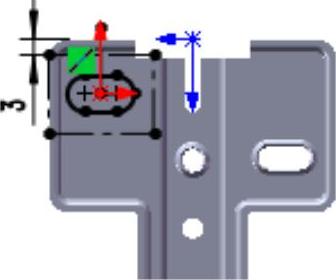

图16.6.53 编辑草图

Step10.创建图16.6.54所示的成形特征6。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“hinge_shaped_tool_05”文件并拖动到图16.6.54所示的平面，在弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在弹出的快捷菜单中单击“编辑草图”按钮，进入草图环境。

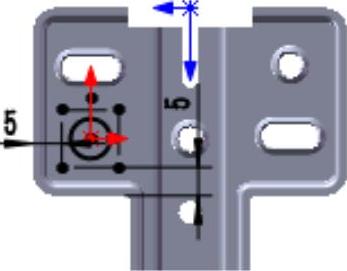

（4）编辑草图，如图16.6.55所示。退出草图环境，完成成形特征6的创建。

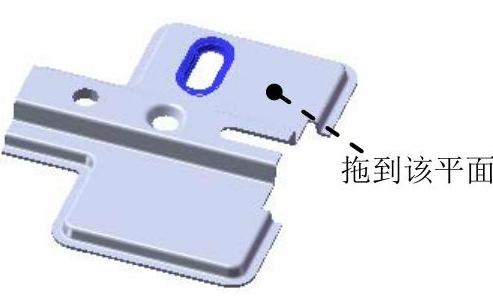

图16.6.54 成形特征6

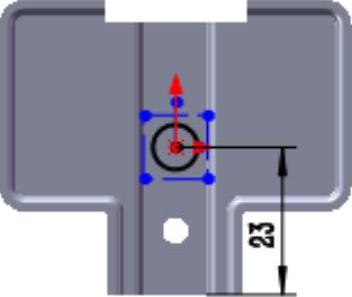

图16.6.55 编辑草图

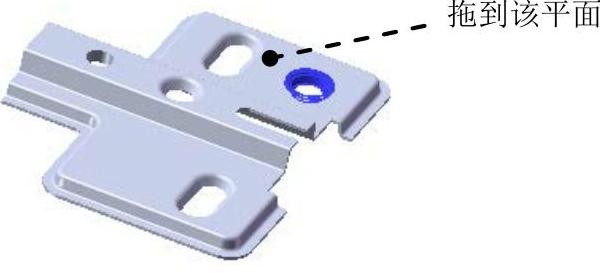

Step11.创建图16.6.56所示的成形特征7。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“hinge_shaped_tool_05”文件并拖动到图16.6.56所示的平面，在弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在弹出的快捷菜单中单击“编辑草图”按钮，进入草图环境。

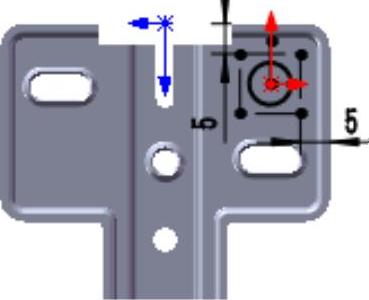

（4）编辑草图，如图16.6.57所示。退出草图环境，完成成形特征7的创建。

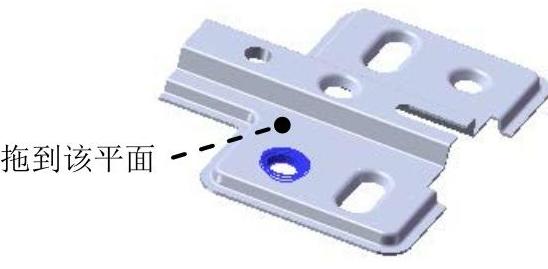

图16.6.56 成形特征7

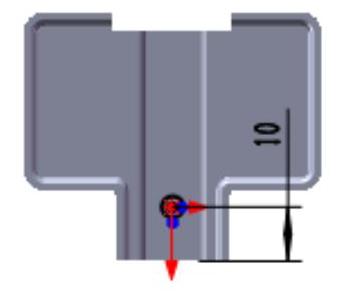

图16.6.57 编辑草图

Step12.至此，钣金件5模型创建完毕。选择下拉菜单命令，将模型命名为hinge_05，即可保存钣金件模型。
