Task2.创建主体零件模型

Task2.创建主体零件模型

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.创建图8.9所示的钣金基础特征——基体-法兰1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮）。

（2）定义特征的横断面草图。

①定义草图平面。选取前视基准面作为草图平面。

②定义横断面草图。在草图环境中绘制图8.10所示的横断面草图。

③选择下拉菜单命令，退出草图环境，此时系统弹出“基体法兰”对话框。

（3）定义钣金参数属性。

①定义钣金参数。在区域的文本框中输入厚度值0.5。

②定义钣金折弯系数。在区域的下拉列表中选择选项，把文本框的因子系数改为0.4。

③定义钣金自动切释放槽类型。在区域的下拉列表中选择选项，选中复选框，在文本框中输入比例系数0.5。

（4）单击按钮，完成基体-法兰1的创建。

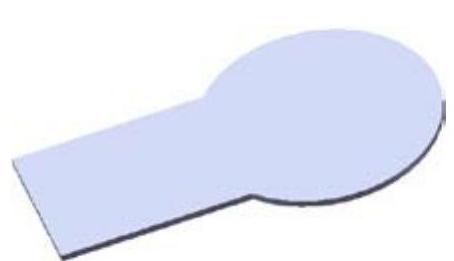

图8.9 基体-法兰1

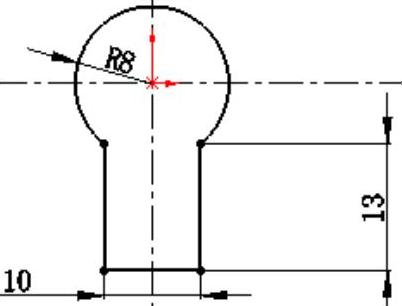

图8.10 横断面草图

Step3.创建图8.11所示的成形特征1。

（1）单击任务窗格中的“设计库”按钮，打开设计库对话框。

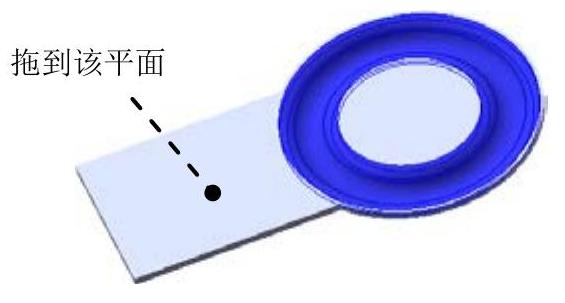

（2）单击设计库对话框中的节点，在设计库下部的列表框中选择“clamp_shaped_tool_01”文件，并拖动到图8.11所示的平面，在系统弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在系统弹出的快捷菜单中单击命令，进入草图环境。

（4）编辑草图，如图8.12所示。退出草图环境，完成成形特征1的创建。

图8.11 成形特征1

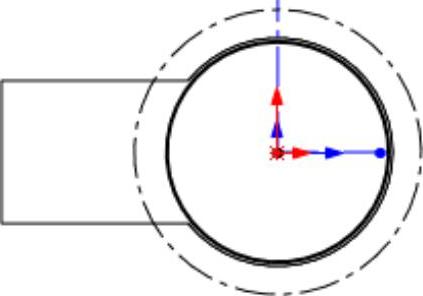

图8.12 编辑草图

Step4.创建图8.13所示的钣金特征——边线-法兰1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏中的“边线-法兰”按钮）。

（2）定义特征的边线。选取图8.14所示的模型边线为生成的边线法兰的边线。

图8.13 边线-法兰1

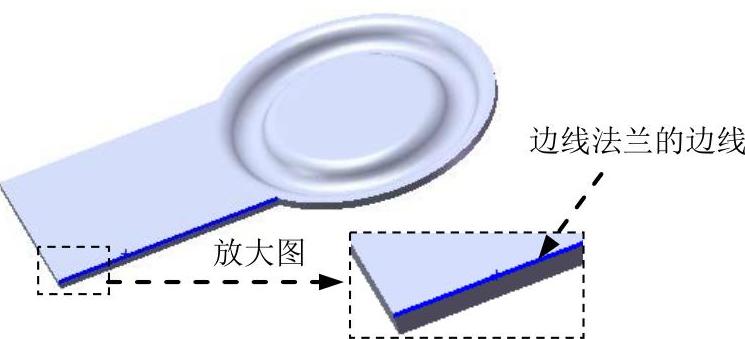

图8.14 边线法兰的边线

（3）定义法兰参数。

①定义法兰角度值。在区域的文本框中输入角度值90.0。

②定义长度类型和长度值。在“边线法兰”对话框的区域的下拉列表中选择选项，在文本框中输入深度值2。在此区域中单击“外部虚拟交点”按钮。

③定义法兰位置。在区域中，单击“折弯在外”按钮。

（4）单击按钮，完成边线-法兰1的初步创建。

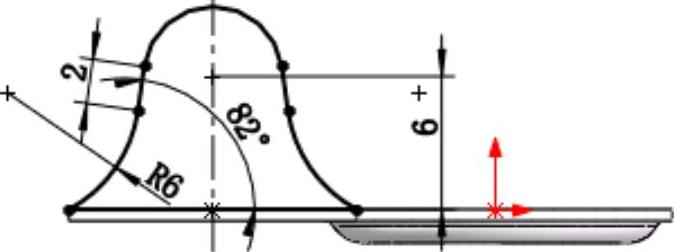

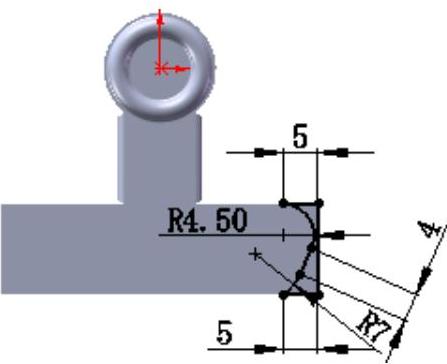

（5）编辑边线-法兰1的草图。在设计树的上右击，在系统弹出的快捷菜单中单击命令，系统进入草图环境。绘制图8.15所示的草图，退出草图环境，此时系统完成边线-法兰1的创建。

图8.15 边线-法兰1草图

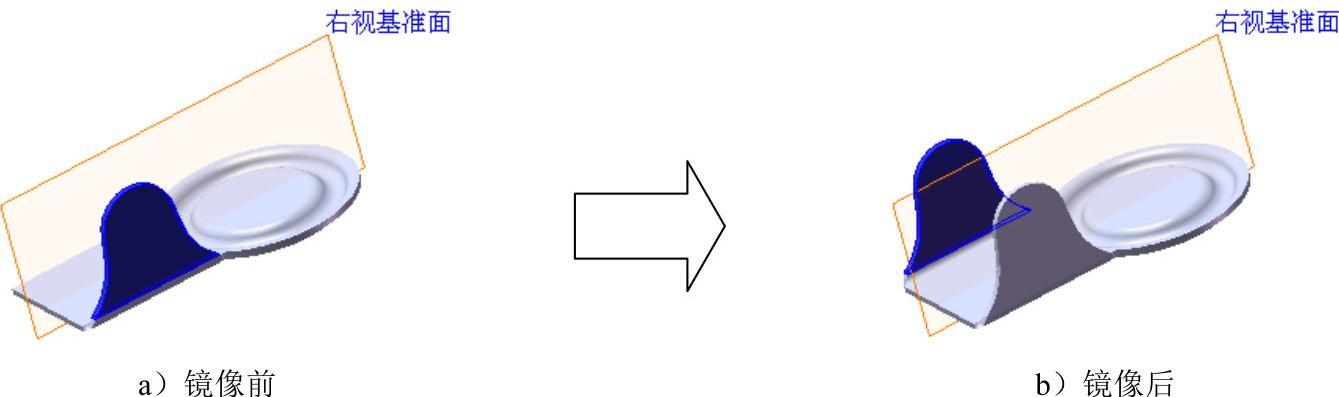

Step5.创建图8.16所示的镜像1。

图8.16 镜像1

（1）选择命令。选择下拉菜单命令。

（2）定义镜像基准面。选取右视基准面作为镜像基准面。

（3）定义镜像对象。选择边线法兰1作为镜像1的对象。

（4）单击按钮，完成镜像1的创建。

Step6.创建图8.17所示的钣金特征——薄片1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮）。

（2）定义特征的横断面草图。

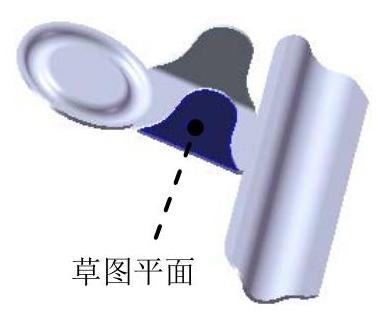

①定义草图平面。选取图8.18所示的模型表面作为草图平面。

②定义横断面草图。在草图环境中绘制图8.19所示的横断面草图。

③选择下拉菜单命令，退出草图环境，此时系统自动生成薄片1。

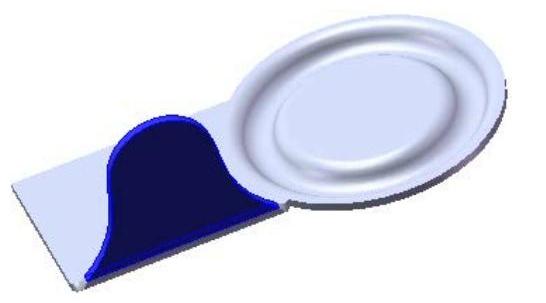

图8.17 薄片1

图8.18 草图平面

图8.19 横断面草图

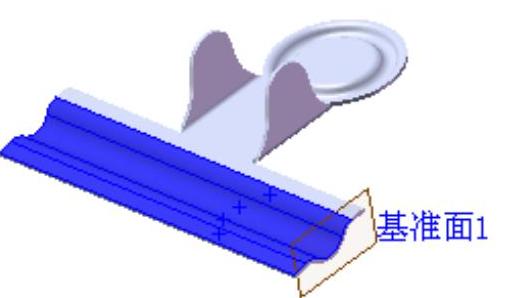

Step7.创建图8.20所示的钣金特征——斜接法兰1。

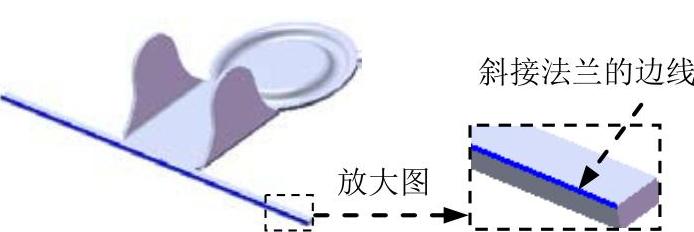

（1）选择下拉菜单命令（或单击“钣金”工具栏上的“斜接法兰”按钮），在模型中单击图8.21所示的斜接法兰的边线，系统自动生成基准面1。

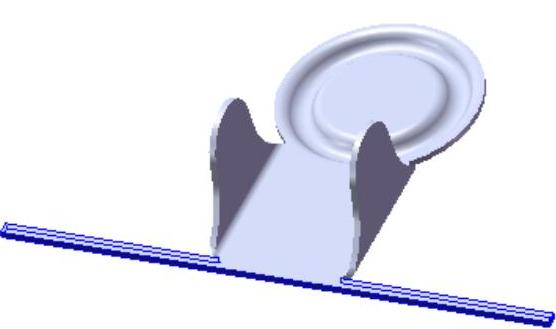

图8.20 斜接法兰1

图8.21 斜接法兰边线

（2）定义特征的横断面草图。

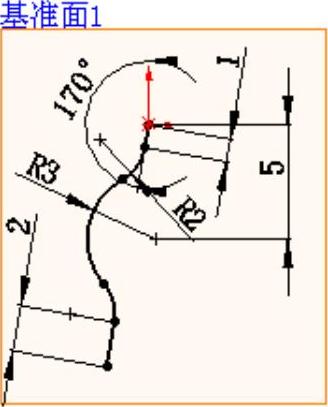

①定义横断面草图。在草图环境中绘制图8.22所示的横断面草图。

②选择下拉菜单命令，退出草图环境，系统弹出“斜接法兰”对话框。

（3）定义斜接法兰参数。

①定义法兰位置。在区域中单击“折弯在外”按钮。

②定义缝隙距离。在区域的文本框中输入3.0；其他采用系统默认设置值。

（4）单击按钮，完成斜接法兰1的创建。

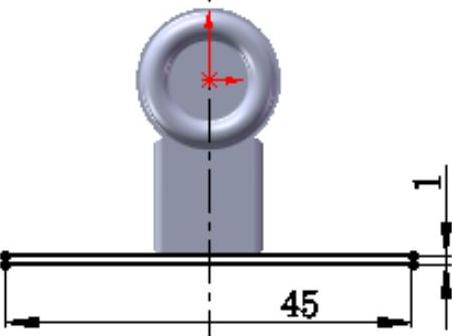

图8.22 横断面草图

Step8.创建图8.23所示的的钣金特征——展开1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“展开”按钮），系统弹出“展开”对话框。

（2）定义固定面。选取图8.24所示的模型表面为固定面。

（3）定义展开的折弯特征。在“展开”对话框中单击按钮，系统将模型中所有可展平的折弯特征显示在列表框中。

（4）单击按钮，完成展开1的创建。

图8.23 展开1

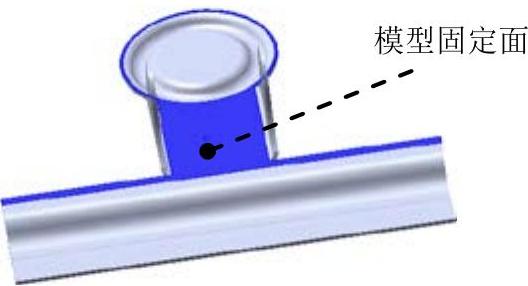

图8.24 模型固定面

Step9.创建图8.25所示的切除-拉伸1。

（1）选择命令。选择下拉菜单命令。

（2）定义特征的横断面草图。

①定义草图平面。选取图8.25所示的模型表面作为草图平面。

②定义横断面草图。在草图环境中绘制图8.26所示的横断面草图。

（3）定义切除深度属性。选中复选框与复选框；其他采用系统默认设置值。

（4）单击按钮，完成切除-拉伸1的创建。

图8.25 切除-拉伸1

图8.26 横断面草图

Step10.创建图8.27所示的镜像2。

（1）选择命令。选择下拉菜单命令。

（2）定义镜像基准面。选取右视基准面作为镜像基准面。

（3）定义镜像对象。选择切除-拉伸1作为镜像2的对象。

（4）单击按钮，完成镜像2的创建。

Step11.创建图8.28所示的钣金特征——折叠1。

图8.27 镜像2

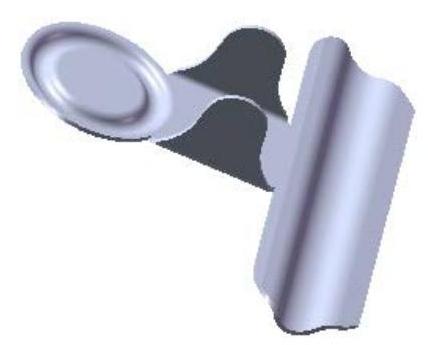

图8.28 折叠1

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“折叠”按钮），系统弹出“折叠”对话框。

（2）定义固定面。选取展平1特征的固定面为固定面。

（3）定义折叠的折弯特征。在“折叠”对话框中单击按钮，系统将模型中所有可折叠的折弯特征显示在列表框中。

（4）单击按钮，完成折叠1的创建。

Step12.创建图8.29所示的切除-拉伸2。

（1）选择命令。选择下拉菜单命令。

（2）定义特征的横断面草图。

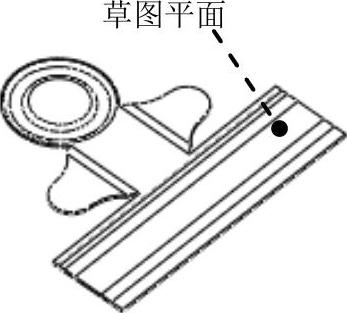

①定义草图平面。选取图8.30所示的模型表面为草图平面。

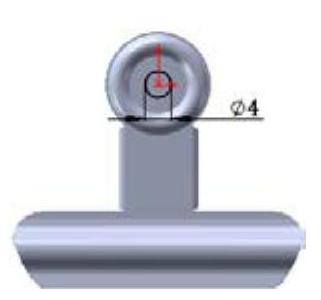

②定义横断面草图。在草图环境中绘制图8.31所示的横断面草图。

（3）定义切除深度属性。在区域的下拉列表中选择选项，选中复选框，其他采用系统默认设置值。

（4）单击按钮，完成切除-拉伸2的创建。

图8.29 切除-拉伸2

图8.30 草图平面

图8.31 横断面草图

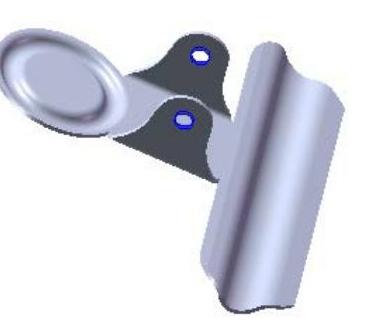

Step13.创建图8.32所示的切除-拉伸3。

（1）选择命令。选择下拉菜单命令。

（2）定义特征的横断面草图。

①定义草图平面。选取图8.33所示的模型表面为草图平面。

②定义横断面草图。在草图环境中绘制图8.34所示的横断面草图。

（3）定义切除深度属性。选中复选框与复选框，其他采用系统默认设置值。

（4）单击按钮，完成切除-拉伸3的创建。

图8.32 切除-拉伸3

图8.33 草图平面

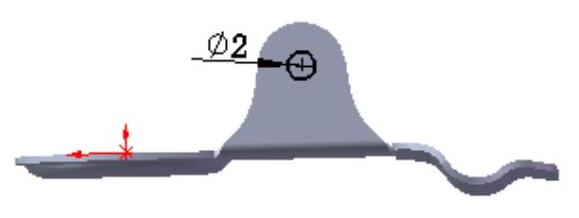

图8.34 横断面草图

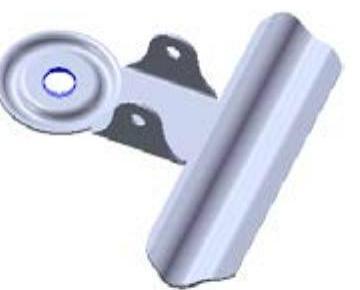

Step14.至此，钣金件模型创建完毕。选择下拉菜单命令，将模型命名为instance_sheetmetal即可保存钣金件模型。
