Task1.创建成形工具5
成形工具5的零件模型及设计树如图15.4.1所示。
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。

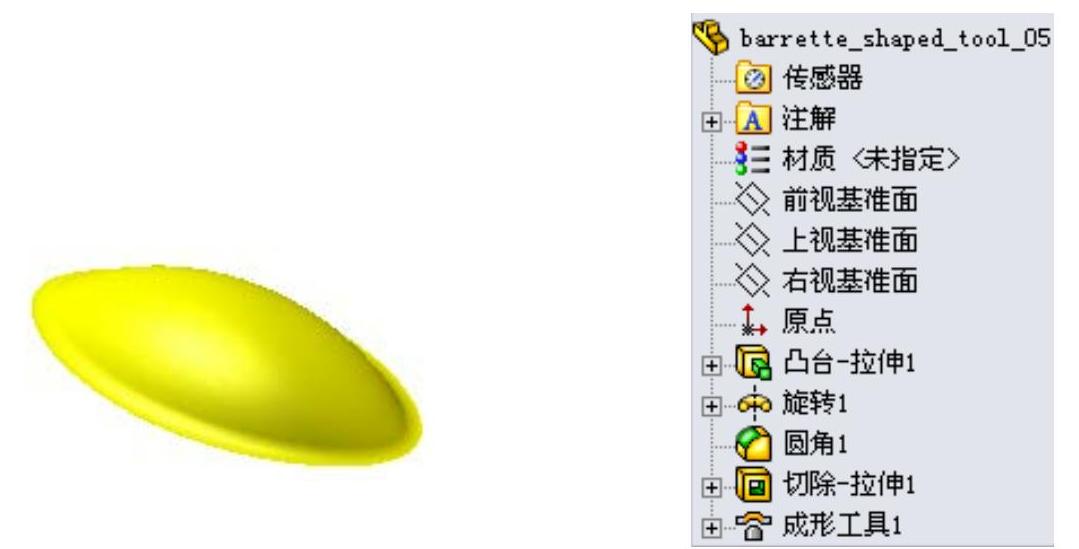

图15.4.1 零件模型及设计树
Step2.创建图15.4.2所示的零件基础特征——凸台-拉伸1。
（1）选择命令。选择下拉菜单
命令（或单击“特征（F）”工具栏中的
按钮）。
（2）定义特征的横断面草图。
①定义草图基准面。选取前视基准面作为草图基准面。
②定义横断面草图。在草图环境中绘制图15.4.3所示的横断面草图。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“凸台-拉伸”对话框。
（3）定义拉伸深度属性。
①定义深度方向。采用系统默认的深度方向。
②定义深度类型和深度值。在“凸台-拉伸”对话框
区域的下拉列表中选择
选项，在
中输入深度值5.0。

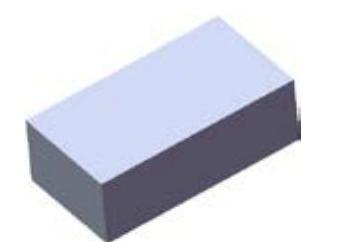

图15.4.2 凸台-拉伸1

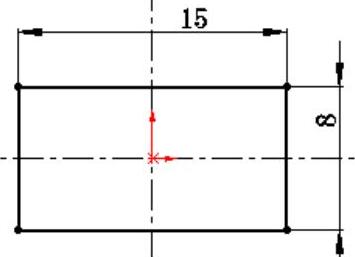

图15.4.3 横断面草图
（4）单击
按钮，完成凸台-拉伸1的创建。
Step3.创建图15.4.4所示的零件基础特征——旋转1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。
①定义草图基准面。选取上视基准面作为草图基准面。
②定义横断面草图。在草图环境中绘制图15.4.5所示的横断面草图。
（3）定义旋转轴线。采用图15.4.5所示的中心线作为旋转轴线。
图15.4.4 旋转1

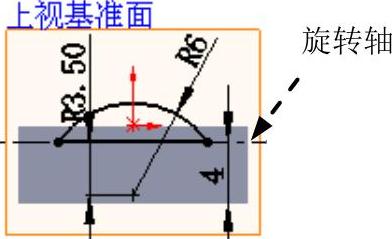

图15.4.5 横断面草图
（4）定义旋转属性。
①定义旋转方向。在“旋转”对话框
区域的下拉列表中选择
选项，采用系统默认的旋转方向。(https://www.daowen.com)
②定义旋转角度。在
区域的
文本框中输入数值360，选中
复选框。
（5）单击
按钮，完成旋转1的创建。
Step4.创建图15.4.6所示的圆角1。
（1）选择命令。选择下拉菜单
命令（或单击
按钮），系统弹出“圆角”对话框。
（2）定义圆角类型。采用系统默认的圆角类型。
（3）定义圆角对象。选取图15.4.6a所示的边线为要圆角的对象。
（4）定义圆角的半径。在
区域的
文本框中输入圆角半径值0.5，选中
复选框。
（5）单击
按钮，完成圆角1的创建。

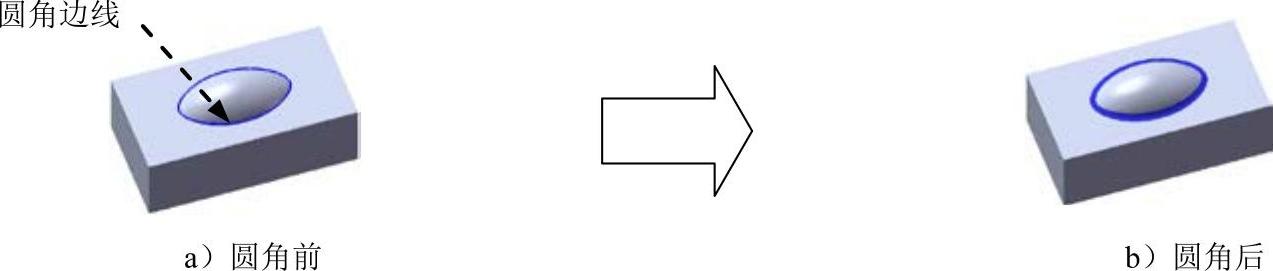

图15.4.6 圆角1
Step5.创建图15.4.7所示的切除-拉伸1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。
①定义草图基准面。选取图15.4.8所示的表面作为草图基准面。
②定义横断面草图。在草图环境中绘制图15.4.8所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框
区域的
下拉列表中选择
选项，其他选择默认设置值。
（4）单击
按钮，完成切除-拉伸1的创建。
图15.4.7 切除-拉伸1

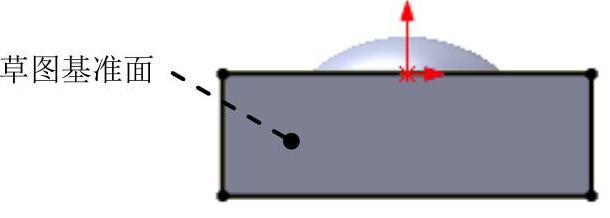

图15.4.8 横断面草图
Step6.创建图15.4.9所示的零件特征——成形工具5。
（1）选择命令。选择下拉菜单
命令。
（2）定义成形工具属性。激活“成形工具”对话框的
区域，选取图15.4.7所示的模型表面为停止面。
（3）单击
按钮，完成成形工具5的创建。

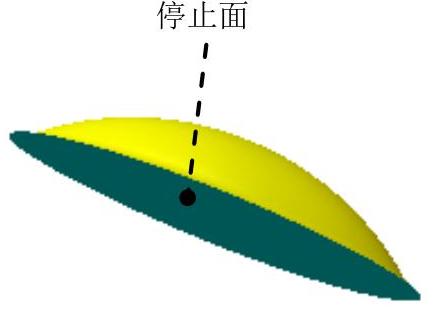

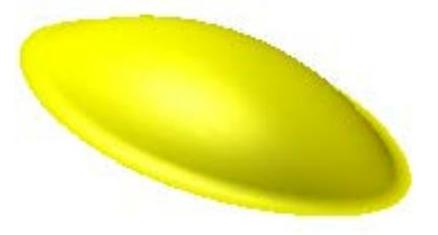

图15.4.9 成形工具5
Step7.至此，成形工具5模型创建完毕。选择下拉菜单
命令，把模型保存于D：\sw12.6\work\ch15\，并命名为barrette_shaped_tool_05。
