Task1.创建成形工具
成形工具模型及设计树如图10.2所示。

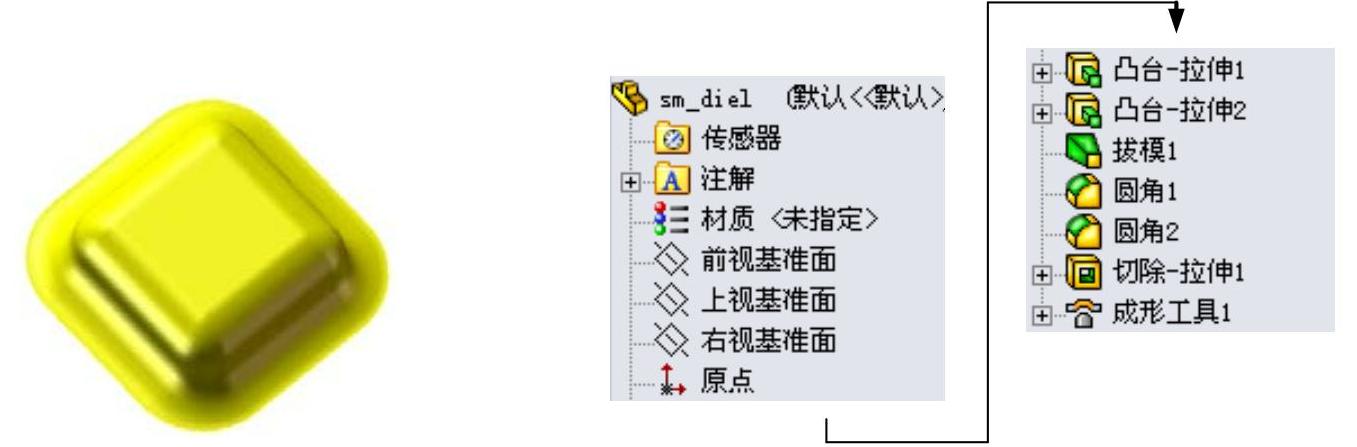

图10.2 成形模型及设计树
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。
Step2.创建图10.3所示的零件基础特征——凸台-拉伸1。
（1）选择命令。选择下拉菜单
命令（或单击“特征（F）”工具栏中的
按钮）。
（2）定义特征的横断面草图。选取前视基准面作为草图基准面，绘制图10.4所示的横断面草图。

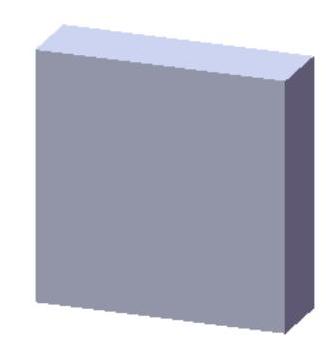

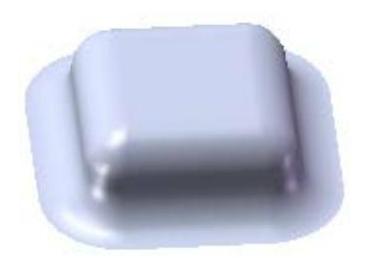

图10.3 凸台—拉伸1

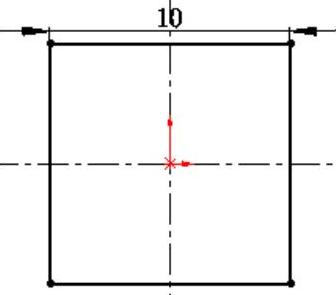

图10.4 横断面草图
（3）定义拉伸深度属性。
①定义深度方向。采用系统默认的深度方向。
②定义深度类型和深度值。在“凸台-拉伸”对话框的
区域的下拉列表中选择
选项，在
文本框中输入深度值3.0。
（4）单击
按钮，完成凸台-拉伸1的创建。
Step3.创建图10.5所示的零件基础特征——凸台-拉伸2。
（1）选择命令。选择下拉菜单
命令（或单击“特征（F）”工具栏中的
按钮）。
（2）定义特征的横断面草图。选取图10.5所示的模型表面作为草图基准面，绘制图10.6所示的横断面草图。

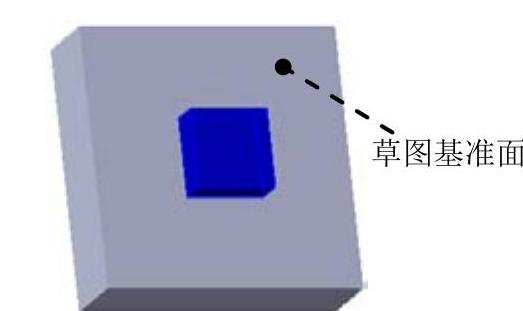

图10.5 凸台—拉伸2
图10.6 横断面草图
（3）定义拉伸深度属性。采用系统默认的深度方向。在“凸台-拉伸”对话框的
区域的
下拉列表中选择
选项，在
文本框中输入深度值1.20。
（4）单击
按钮，完成凸台-拉伸2的创建。
Step4.创建图10.7所示的零件特征——拔模。
（1）选择命令。选择下拉菜单
命令（或单击“特征（F）”工具栏中的
按钮）。
（2）定义拔模面。选取图10.8所示的面为拔模面。
（3）定义拔模中性面。选取图10.9所示的面为中性面。
（4）定义拔模参数。
①定义拔模方向。采用系统默认的拔模方向。
②定义拔模角度。在“拔模”对话框的
区域的
文本框后输入5.0。
（5）单击
按钮，完成拔模的创建。
(https://www.daowen.com)

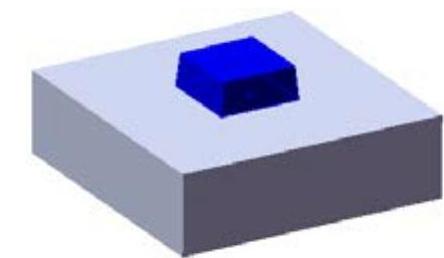

图10.7 拔模特征

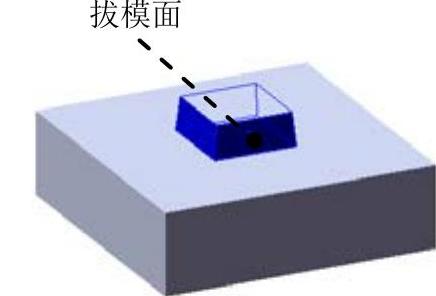

图10.8 拔模面

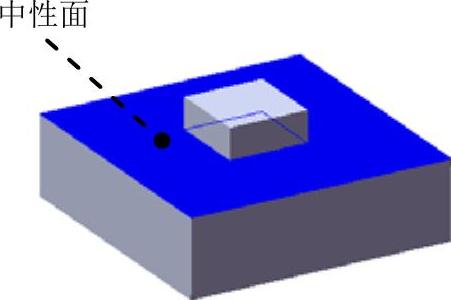

图10.9 拔模中性面
Step5.创建图10.10所示的圆角1。选择下拉菜单
命令；选取图10.10a所示的边线为要圆角的对象，在
文本框中输入半径值0.5。单击
按钮，完成圆角1的创建。

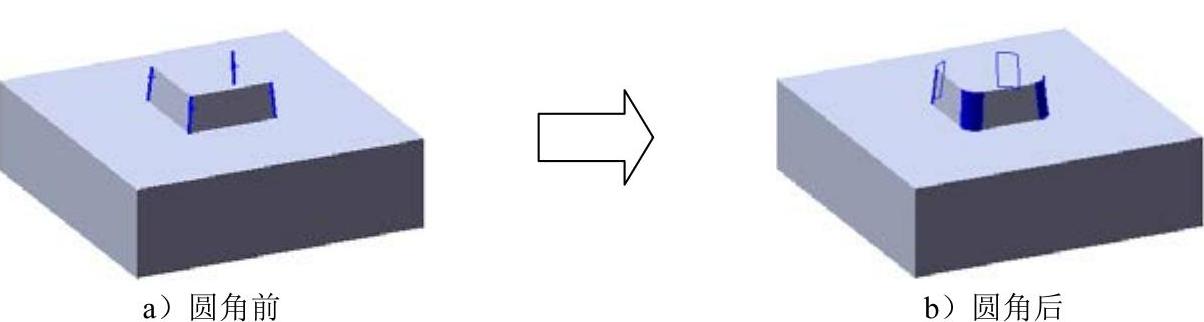

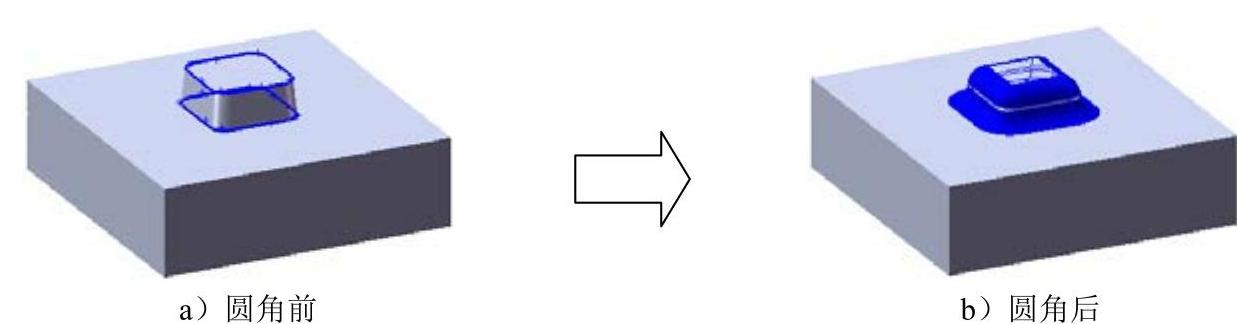

图10.10 圆角1
Step6.创建图10.11所示的圆角2。选择下拉菜单
命令；选取图10.11a所示的边线为要圆角的对象，在
文本框中输入半径值0.6。
图10.11 圆角2
Step7.创建图10.12所示的零件特征——切除-拉伸1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。选取右视基准面为草图基准面，绘制图10.13所示的横断面草图。
图10.12 切除-拉伸1

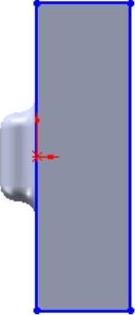

图10.13 横断面草图
（3）定义切除深度属性。采用系统默认的切除深度方向；在
区域的
下拉列表中选择
选项，在
文本框中输入深度值10。
（4）单击
按钮，完成切除-拉伸1的创建。
Step8.创建图10.14所示的零件特征——成形工具。

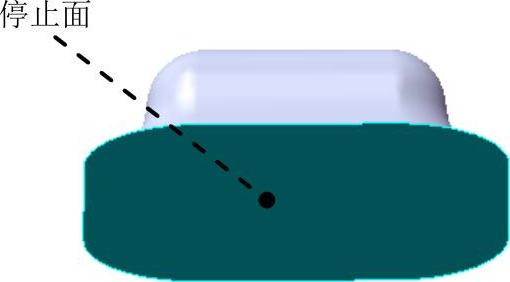

图10.14 成形工具特征
（1）选择命令。选择下拉菜单
命令。
（2）定义成形工具属性。定义停止面属性。激活“成形工具特征”对话框的
区域，选中图10.14所示的“停止面”。
（3）单击
按钮，完成成形工具1的创建。
Step9.至此，成形工具模型创建完毕。选择下拉菜单
命令，把模型保存于D：\sw2012.6\work\ch10\，并命名为sm_diel。
Step10.将成形工具调入设计库。
（1）单击任务窗格中的“设计库”按钮
，打开“设计库”对话框。
（2）在“设计库”对话框中单击“添加文件位置”按钮
，系统弹出“选取文件夹”对话框，在
下拉列表中找到D：\sw2012.6\work\ch10文件夹后，单击
按钮。
（3）此时在设计库中出现
节点，右击该节点，在系统弹出的快捷菜单中单击
命令。完成成形工具调入设计库的设置。
