Task2.创建成形工具4
成形工具4的零件模型及设计树如图13.4.8所示。

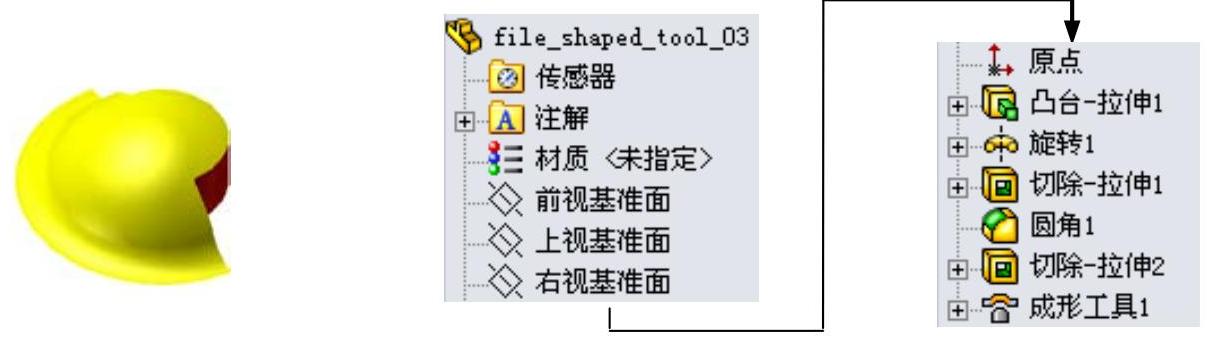

图13.4.8 零件模型及设计树
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。
Step2.创建图13.4.9所示的零件基础特征——凸台-拉伸1。
（1）选择命令。选择下拉菜单
命令（或单击“特征（F）”工具栏中的
按钮）。
（2）定义特征的横断面草图。选取前视基准面作为草图基准面，绘制图13.4.10所示的横断面草图。
（3）定义拉伸深度属性。采用系统默认的深度方向；在“凸台-拉伸”对话框
区域的
下拉列表中选择
选项，在
中输入深度值3.0。
（4）单击
按钮，完成凸台-拉伸1的创建。

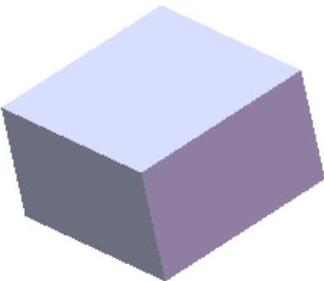

图13.4.9 凸台-拉伸1

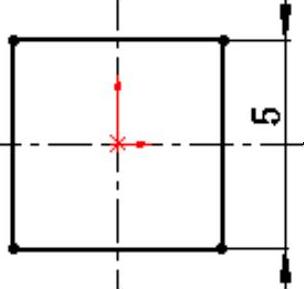

图13.4.10 横断面草图
Step3.创建图13.4.11所示的零件基础特征——旋转1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。选取上视基准面作为草图基准面，绘制图13.4.12所示的横断面草图。

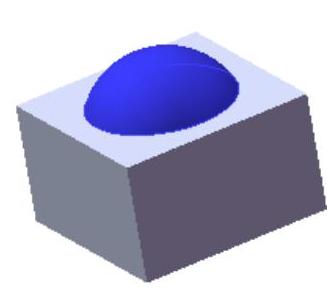

图13.4.11 旋转1

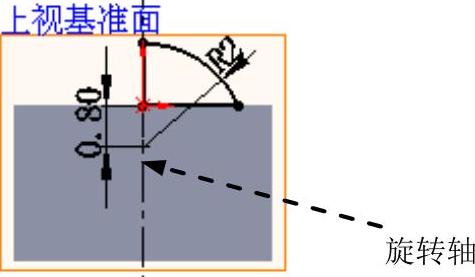

图13.4.12 横断面草图
（3）定义旋转轴线。采用图13.4.12所示的中心线作为旋转轴线。
（4）定义旋转属性。在“旋转”对话框
区域的
下拉列表中选择
选项，采用系统默认的旋转方向。在
文本框中输入数值360，选中
复选框。
（5）单击
按钮，完成旋转1的创建。
Step4.创建图13.4.13所示的切除─拉伸1。选择下拉菜单
命令；选取图13.4.13所示的表面作为草图基准面，绘制图13.4.14所示的横断面草图；单击
区域的
按钮，并在其下拉列表中选择
选项。其他采用系统默认设置值。单击
按钮，完成切除-拉伸1的创建。
说明：单击
按钮可以改变切除-拉伸方向。
(https://www.daowen.com)

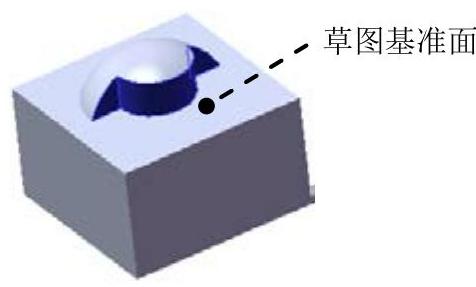

图13.4.13 切除-拉伸1
图13.4.14 横断面草图
Step5.创建图13.4.15所示的圆角1。
（1）选择命令。选择下拉菜单
命令（或单击
按钮），系统弹出“圆角”对话框。
（2）定义圆角类型。采用系统默认的圆角类型。
（3）定义圆角对象。选取图13.4.15a所示的边线为要圆角的对象。
（4）定义圆角的半径。在
区域的
文本框中输入圆角半径值0.5。
（5）单击
按钮，完成圆角1的创建。

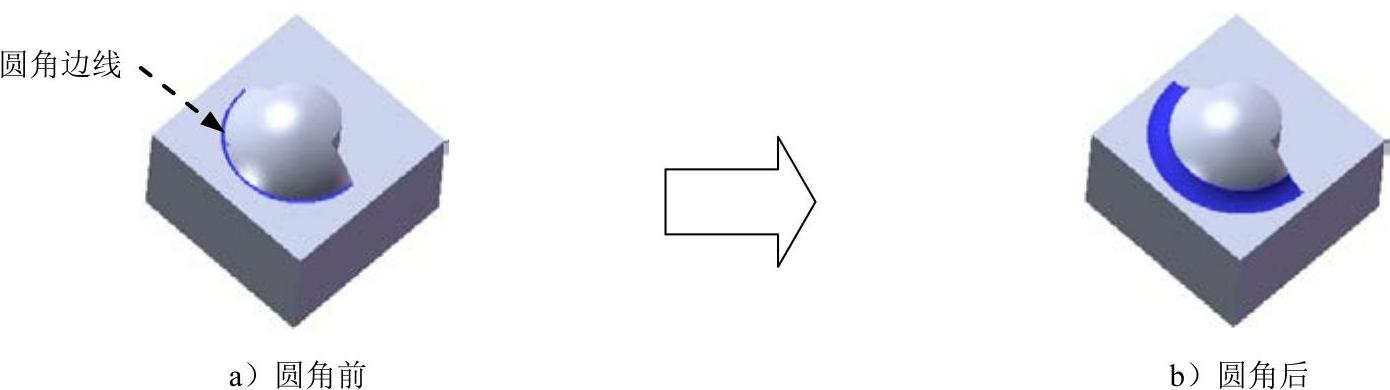

图13.4.15 圆角1
Step6.创建图13.4.16所示的切除-拉伸2。选择下拉菜单
命令；选取图13.4.17所示的模型表面作为草图基准面，绘制图13.4.17所示的横断面草图。在
区域的
下拉列表中选择
选项。单击
按钮，完成切除-拉伸2的创建。
图13.4.16 切除-拉伸2

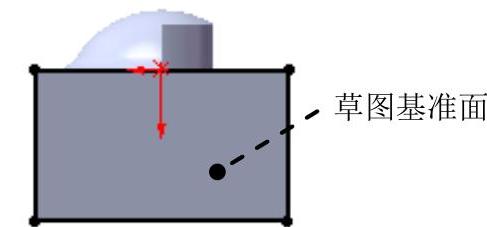

图13.4.17 横断面草图
Step7.创建图13.4.18所示的零件特征——成形工具4。
（1）选择命令。选择下拉菜单
命令。
（2）定义成形工具属性。
①定义停止面。激活“成形工具”对话框的
区域，选取图13.4.18所示的模型表面作为成形工具的停止面。
②定义移除面。激活“成形工具”对话框的
区域，选取图13.4.18所示的模型表面作为成形工具的移除面。
（3）单击
按钮，完成成形工具4的创建。

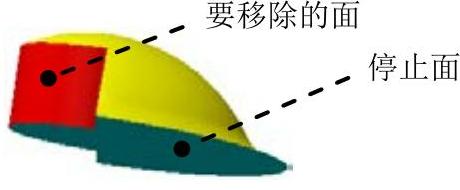

图13.4.18 成形工具4
Step8.至此，成形工具4模型创建完毕。选择下拉菜单
命令，把模型保存于D：\sw12.6\work\ch13\，并命名为file_shaped_tool_04。
