Task3.创建成形工具6

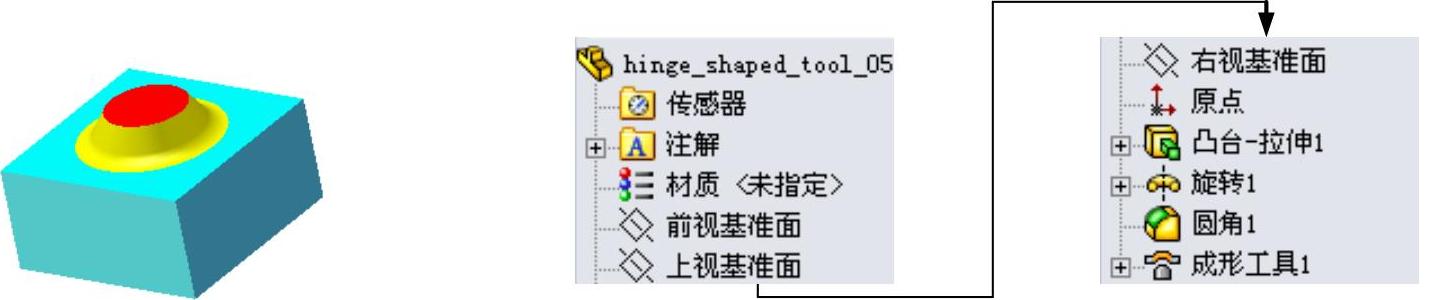

成形工具6的零件模型及设计树如图16.6.22所示。
图16.6.22 零件模型及设计树
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。
Step2.创建图16.6.23所示的零件基础特征——凸台-拉伸1。
（1）选择命令。选择下拉菜单
命令（或单击“特征（F）”工具栏中的
按钮）。
（2）定义特征的横断面草图。
①定义草图基准面。选取前视基准面作为草图基准面。
②定义横断面草图。在草图环境中绘制图16.6.24所示的横断面草图。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“凸台-拉伸”对话框。

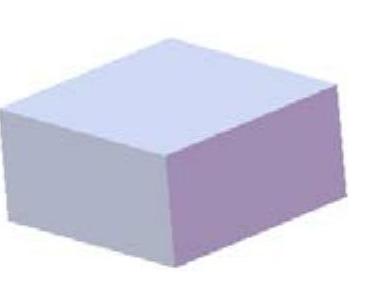

图16.6.23 凸台-拉伸1

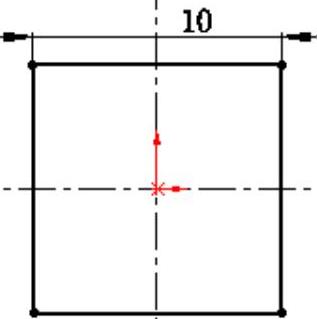

图16.6.24 横断面草图
（3）定义拉伸深度属性。
①定义深度方向。采用系统默认的深度方向。
②定义深度类型和深度值。在“凸台-拉伸”对话框
区域的下拉列表中选择
选项，在
中输入深度值5.0。
（4）单击
按钮，完成凸台-拉伸1的创建。

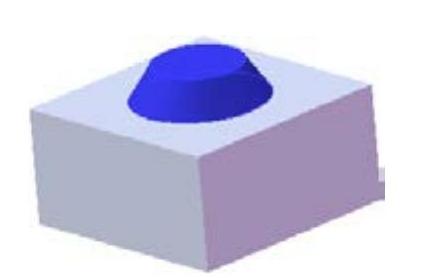

Step3.创建图16.6.25所示的零件基础特征——旋转1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。
①定义草图基准面。选取上视基准面作为草图基准面。
②定义横断面草图。在草图环境中绘制图16.6.26所示的横断面草图。
图16.6.25 旋转1(https://www.daowen.com)

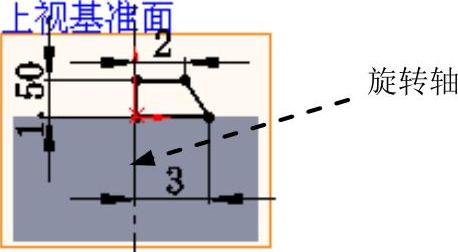

图16.6.26 横断面草图
（3）定义旋转轴线。采用图16.6.26所示的中心线作为旋转轴线。
（4）定义旋转属性。
①定义旋转方向。在“旋转”对话框
区域的下拉列表中选择
选项，采用系统默认的旋转方向。
②定义旋转角度。在
区域的
文本框中输入数值360.0，选中
复选框。
（5）单击对话框中的
按钮，完成旋转1的创建。
Step4.创建图16.6.27b所示的圆角1。
（1）选择命令。选择下拉菜单
命令（或单击
按钮），系统弹出“圆角”对话框。
（2）定义圆角类型。采用系统默认的圆角类型。
（3）定义圆角对象。选取图16.6.27a所示的边线为要圆角的对象。
（4）定义圆角的半径。在
区域的
文本框中输入圆角半径值1.0，选取
复选框。
（5）单击“圆角”对话框中的
按钮，完成圆角1的创建。
图16.6.27 圆角1
Step5.创建图16.6.28所示的零件特征——成形工具6。
（1）选择命令。选择下拉菜单
命令。
（2）定义成形工具属性。
①定义停止面。激活“成形工具”对话框的
区域，选取图16.6.28所示的模型表面为成形工具的停止面。
②定义移除面。激活“成形工具”对话框的
区域，选取图16.6.28所示的模型表面为成形工具的移除面。
（3）单击
按钮，完成成形工具6的创建。

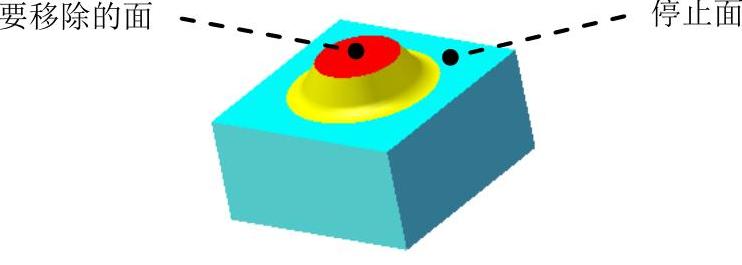

图16.6.28 成形工具6
Step6.至此，成形工具6模型创建完毕。选择下拉菜单
命令，把模型保存于D：\sw12.6\work\ch16\，并命名为hinge_shaped_tool_06。
