Task2.创建主体钣金件模型

Task2.创建主体钣金件模型

主体钣金件模型及设计树如图15.4.10所示。

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

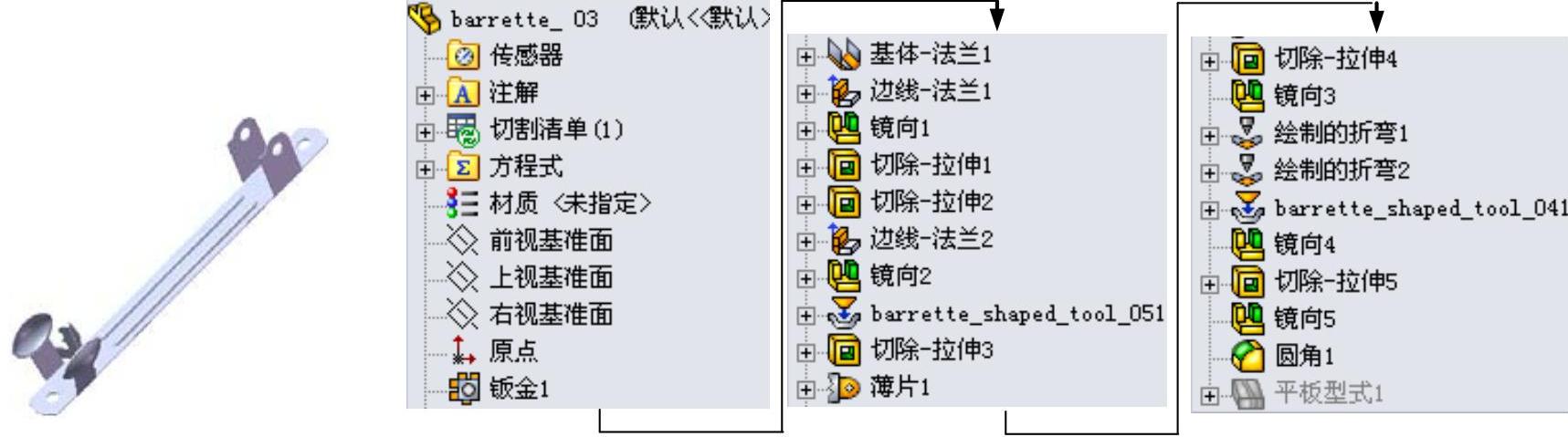

图15.4.10 主体钣金件模型及设计树

Step2.创建图15.4.11所示的钣金基础特征——基体-法兰1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮）。

（2）定义特征的横断面草图。

①定义草图基准面。选取前视基准面作为草图基准面。

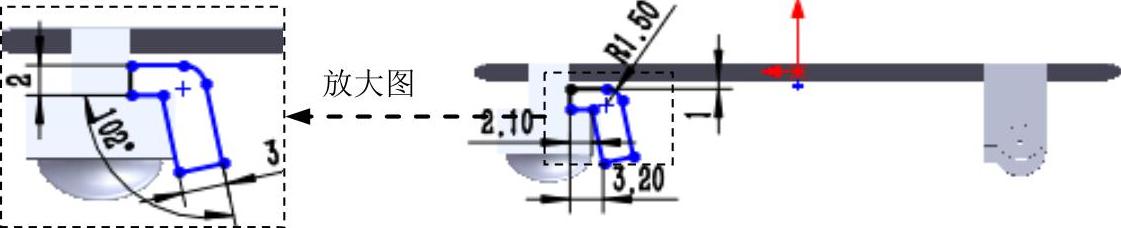

②定义横断面草图。在草图环境中绘制图15.4.12所示的横断面草图。

③选择下拉菜单命令，退出草图环境，此时系统弹出“基体法兰”对话框。

（3）定义钣金参数属性。在区域的文本框中输入厚度值0.2。

图15.4.11 基体-法兰1

图15.4.12 横断面草图

（4）单击按钮，完成基体-法兰1的创建。

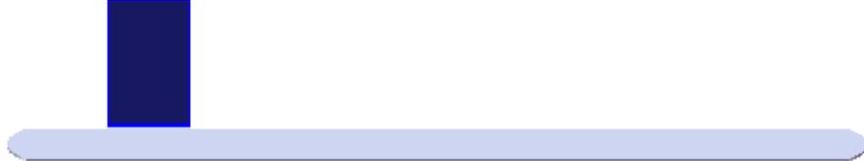

Step3.创建图15.4.13所示的钣金特征——边线-法兰1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏中的按钮）。

图15.4.13 边线-法兰1

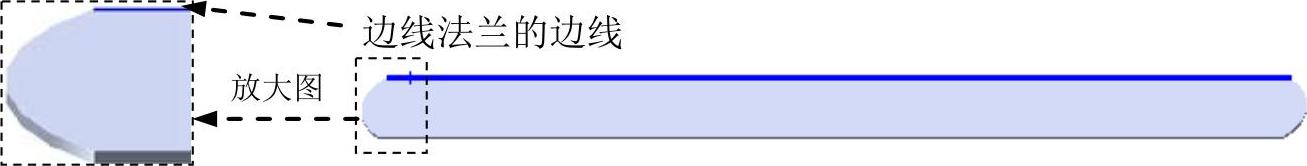

（2）定义特征的边线。选取图15.4.14所示的模型边线为生成的边线法兰的边线。

图15.4.14 边线法兰的边线

（3）定义法兰参数。

①定义法兰角度值。在区域中的文本框中输入角度值90.0。

②定义长度类型和长度值。在“边线法兰”对话框区域的下拉列表中选择选项，在文本框中输入深度值1.0。

③定义法兰位置。在区域中单击“折弯在外”按钮。

（4）单击按钮，完成边线-法兰1的初步创建。

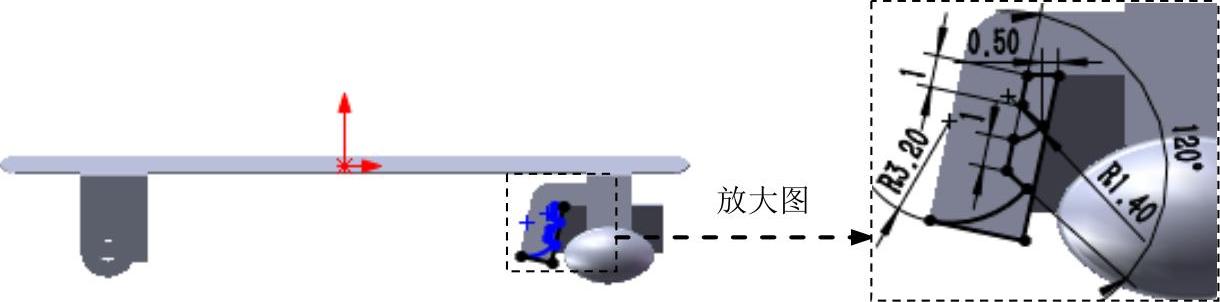

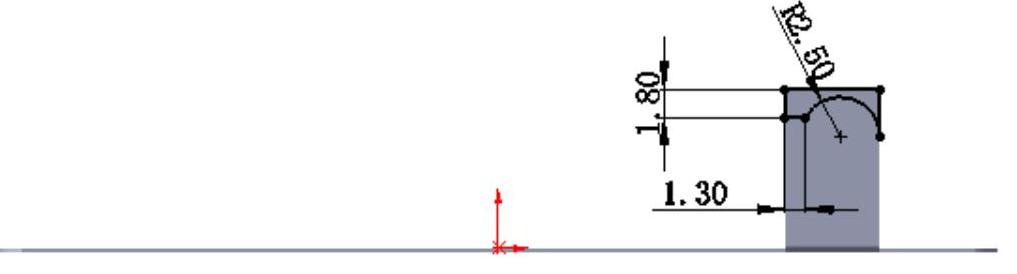

（5）编辑边线-法兰1的草图。在设计树的上右击，在弹出的快捷菜单中单击“编辑草图”按钮，系统进入草图环境。绘制图15.4.15所示的草图。退出草图环境，此时系统完成边线法兰1的创建。

图15.4.15 边线-法兰1草图

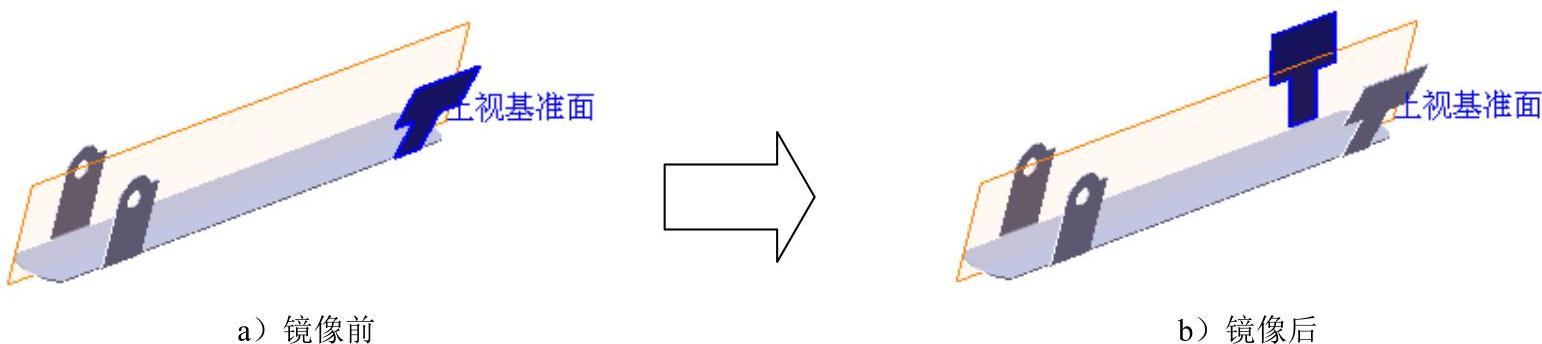

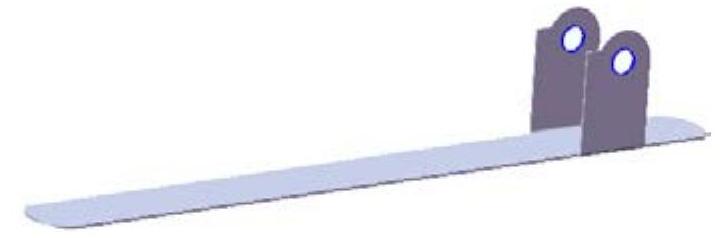

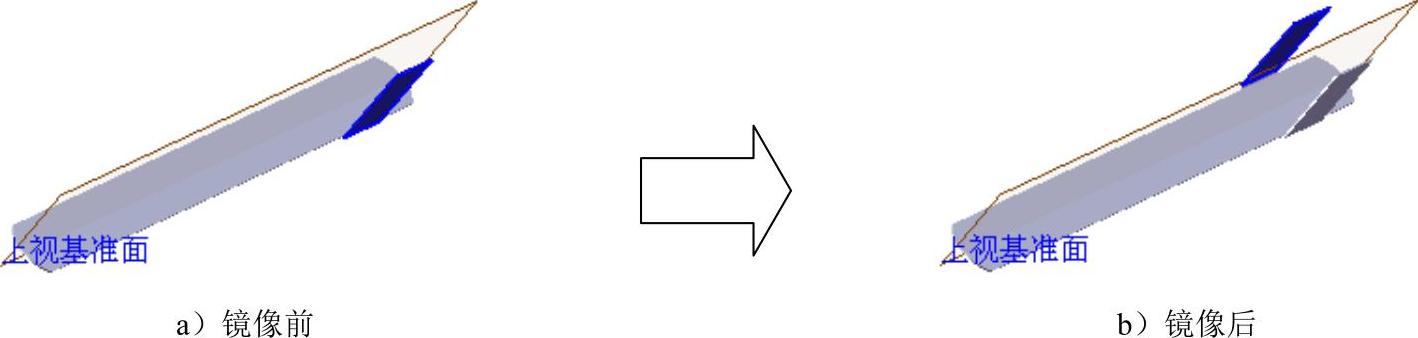

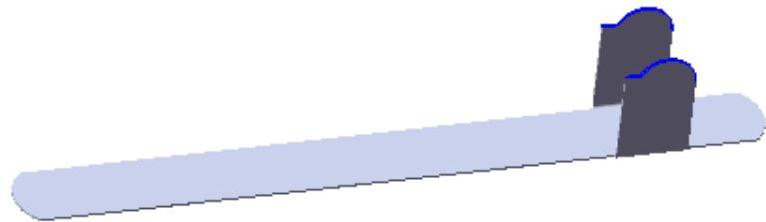

Step4.创建图15.4.16所示的镜像1。

（1）选择命令。选择下拉菜单命令。

（2）定义镜像基准面。选取上视基准面作为镜像基准面。

（3）定义镜像对象。选择边线-法兰1作为镜像1的对象。

（4）单击按钮，完成镜像1的创建。

图15.4.16 镜像1

Step5.创建图15.4.17所示的切除─拉伸1。

（1）选择命令。选择下拉菜单命令。

（2）定义特征的横断面草图。

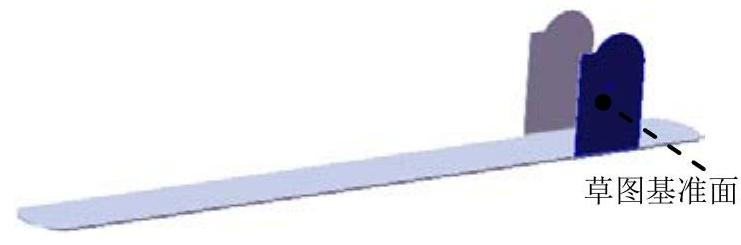

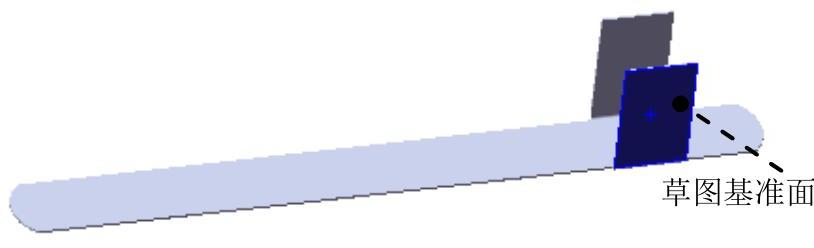

①定义草图基准面。选取图15.4.18所示的表面作为草图基准面。

图15.4.17 切除-拉伸1

图15.4.18 草图基准面

②定义横断面草图。在草图环境中绘制图15.4.19所示的横断面草图。

（3）定义切除深度属性。在“切除-拉伸”对话框区域的下拉列表中选择选项，选中复选框。其他选择默认设置值。

（4）单击按钮，完成切除-拉伸1的创建。

图15.4.19 横断面草图

Step6.创建图15.4.20所示的切除-拉伸2。

（1）选择命令。选择下拉菜单命令。

（2）定义特征的横断面草图。

①定义草图基准面。选取图15.4.21所示的表面作为草图基准面。

图15.4.20 切除─拉伸2

图15.4.21 草图基准面

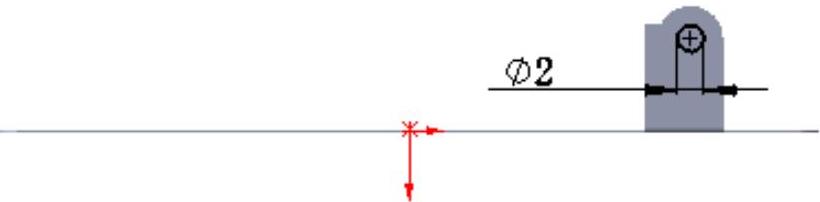

②定义横断面草图。在草图环境中绘制图15.4.22所示的横断面草图。

（3）定义切除深度属性。在“切除-拉伸”对话框区域的下拉列表中选择选项，选中复选框。其他选择默认设置值。

（4）单击按钮，完成切除-拉伸2的创建。

图15.4.22 横断面草图

Step7.创建图15.4.23所示的钣金特征——边线-法兰2。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏中的按钮）。

（2）定义特征的边线。选取图15.4.24所示的模型边线为生成的边线法兰的边线。

图15.4.23 边线-法兰2

图15.4.24 边线法兰的边线

（3）定义法兰参数。

①定义法兰角度值。在区域的文本框中输入角度值75.0。

②定义长度类型和长度值。在“边线法兰”对话框区域的下拉列表中选择选项，在文本框中输入深度值1.0。

③定义法兰位置。在区域中单击“折弯在外”按钮。

（4）单击按钮，完成边线-法兰2的初步创建。

（5）编辑边线-法兰2的草图。在设计树的上右击鼠标，在弹出的快捷菜单中单击“编辑草图”按钮，系统进入草图环境。绘制图15.4.25所示的草图。退出草图环境，此时系统完成边线-法兰2的创建。

图15.4.25 边线-法兰2草图

Step8.创建图15.4.26所示的镜像2。

（1）选择命令。选择下拉菜单命令。

（2）定义镜像基准面。选取上视基准面作为镜像基准面。

（3）定义镜像对象。选择边线-法兰2作为镜像2的对象。

（4）单击按钮，完成镜像2的创建。

图15.4.26 镜像2

Step9.创建图15.4.25所示的成形特征1。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

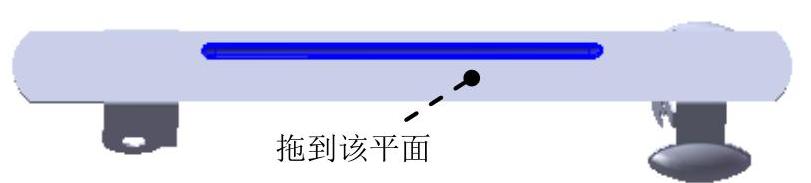

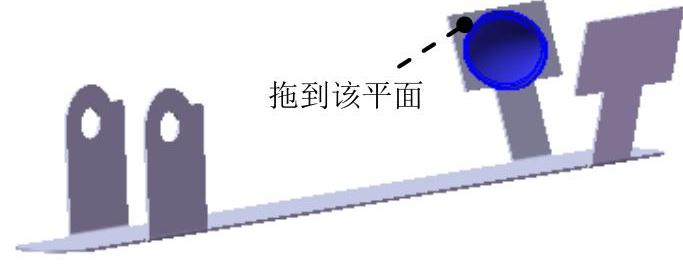

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“barrette_shaped_tool_05”文件并拖动到图15.4.27所示的平面，在弹出的“成形工具特征”对话框中单击按钮。

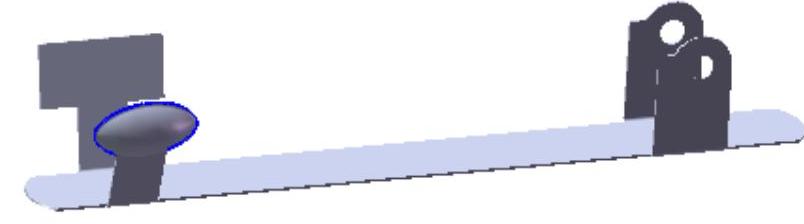

图15.4.27 成形特征1

（3）单击设计树中节点前的“加号”，右击特征，在弹出的快捷菜单中单击“编辑草图”按钮，进入草图环境。

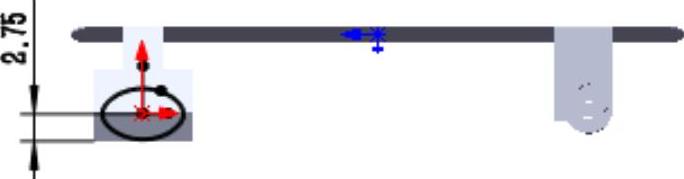

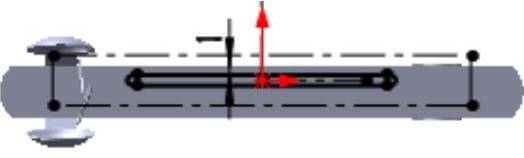

（4）编辑草图，如图15.4.28所示。退出草图环境，完成成形特征1的创建。

图15.4.28 编辑草图

Step10.创建图15.4.29所示的切除─拉伸3。

（1）选择命令。选择下拉菜单命令。

图15.4.29 切除-拉伸3

（2）定义特征的横断面草图。

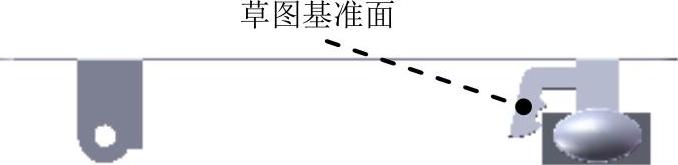

①定义草图基准面。选取图15.4.30所示的表面作为草图基准面。

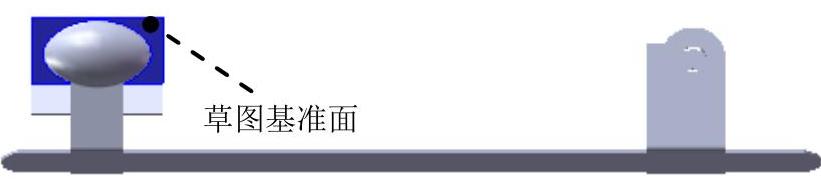

图15.4.30 草图基准面

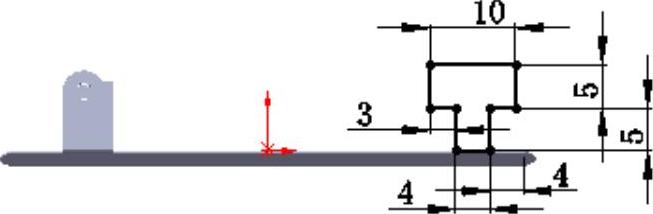

②定义横断面草图。在草图环境中绘制图15.4.31所示的横断面草图。

图15.4.31 横断面草图

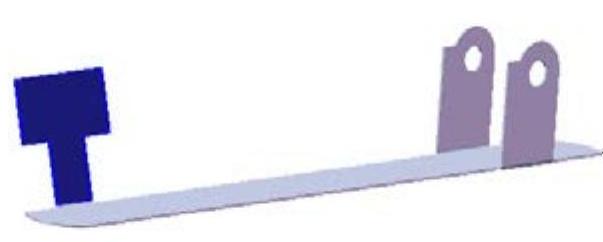

Step11.创建图15.4.32所示的钣金特征——薄片1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮）。

（2）定义特征的横断面草图。

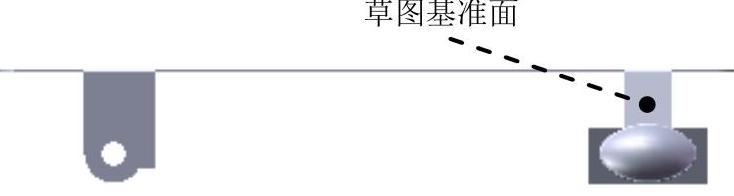

①定义草图基准面。选取图15.4.33所示的表面作为草图基准面。

图15.4.32 薄片1

图15.4.33 草图基准面

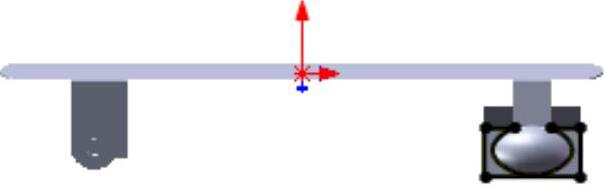

②定义横断面草图。在草图环境中绘制图15.4.34所示的横断面草图。

③选择下拉菜单命令，退出草图环境，此时系统自动生成薄片1。

图15.4.34 横断面草图

Step12.创建图15.4.35所示的切除─拉伸4。

（1）选择命令。选择下拉菜单命令。

（2）定义特征的横断面草图。

①定义草图基准面。选取图15.4.36所示的表面作为草图基准面。

②定义横断面草图。在草图环境中绘制图15.4.37所示的横断面草图。

图15.4.35 切除─拉伸4

图15.4.36 草图基准面

图15.4.37 横断面草图

（3）定义切除深度属性。在“切除-拉伸”对话框区域的下拉列表中选择选项，选中复选框与复选框。其他选择默认设置值。

（4）单击按钮，完成切除-拉伸4的创建。

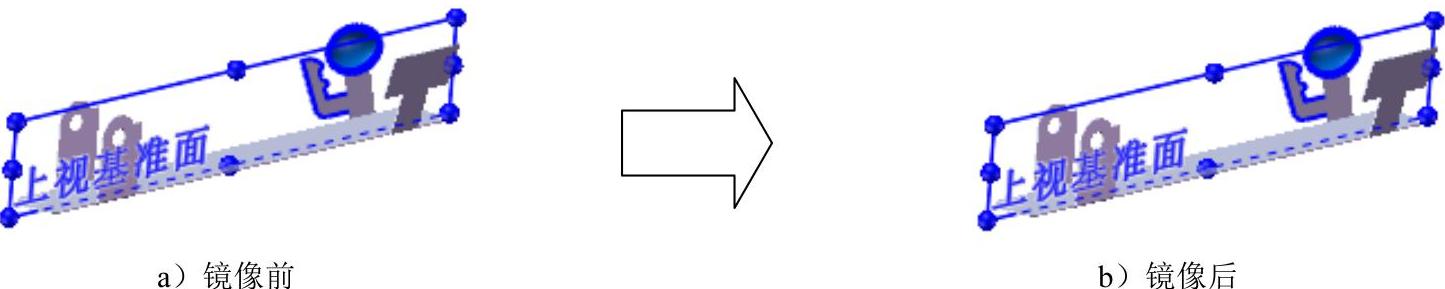

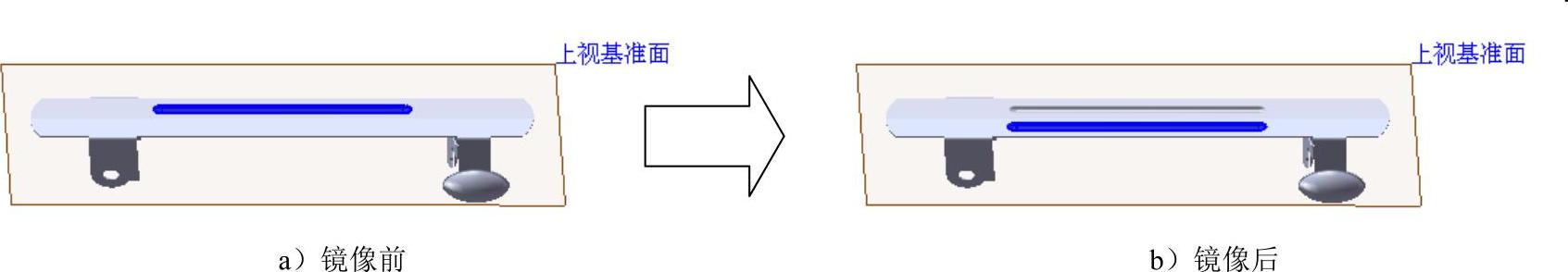

Step13.创建图15.4.38所示的镜像3。

（1）选择命令。选择下拉菜单命令。

（2）定义镜像基准面。选取上视基准面作为镜像基准面。

（3）定义镜像对象。选择成形特征1、切除-拉伸4、薄片1和切除-拉伸4作为镜像3的对象。

（4）单击按钮，完成镜像3的创建。

图15.4.38 镜像3

Step14.创建图15.4.39所示的钣金特征——绘制的折弯1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“绘制的折弯”按钮）。

（2）定义特征的折弯线。

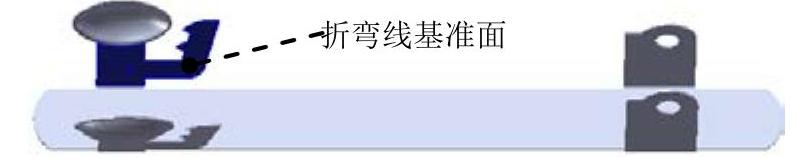

①定义折弯线基准面。选取图15.4.40所示的模型表面作为草图基准面。

②定义折弯线草图。在草图环境中绘制图15.4.41所示的折弯线。

图15.4.39 绘制的折弯1

图15.4.40 折弯线基准面

③选择下拉菜单命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。

（3）定义折弯固定侧。在图15.4.42所示的位置处单击，确定折弯固定侧。

（4）定义钣金参数属性。在区域的文本框中输入折弯角度值85.0。在区域中单击“折弯在外”按钮。

（5）单击按钮，完成绘制的折弯1的创建。

图15.4.41 绘制的折弯线

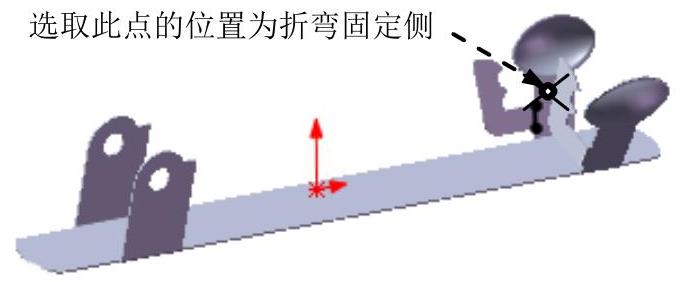

图15.4.42 固定侧的位置

Step15.创建图15.4.43所示的钣金特征——绘制的折弯2。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“绘制的折弯”按钮）。

（2）定义特征的折弯线。

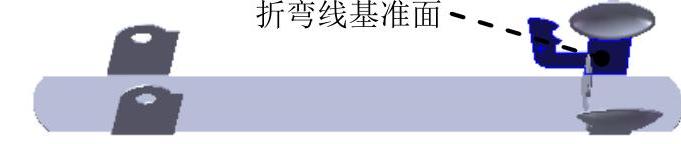

①定义折弯线基准面。选取图15.4.44所示的模型表面作为草图基准面。

图15.4.43 绘制的折弯2

图15.4.44 折弯线基准面

②定义折弯线草图。在草图环境中绘制图15.4.45所示的折弯线。

③选择下拉菜单命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。

（3）定义折弯固定侧。在图15.4.46所示的位置处单击，确定折弯固定侧。

（4）定义钣金参数属性。在区域的文本框中输入折弯角度值75.0，在区域中单击“折弯在外”按钮。

（5）单击按钮，完成绘制的折弯2的创建。

图15.4.45 绘制的折弯线

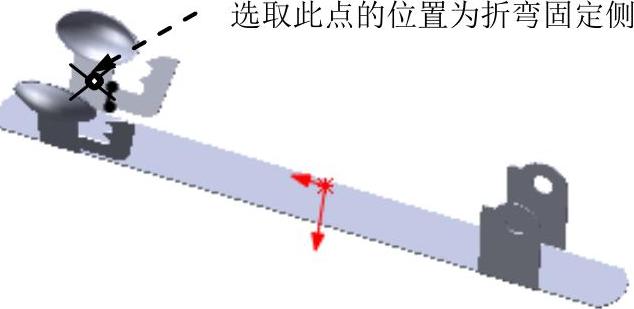

图15.4.46 固定侧的位置

Step16.创建图15.4.47所示的成形特征2。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“barrette_shaped_tool_04”文件并拖动到图15.4.47所示的平面，在弹出的“成形工具特征”对话框中单击按钮。

图15.4.47 成形特征3

（3）单击设计树中节点前的“加号”，右击特征，在弹出的快捷菜单中单击“编辑草图”按钮，进入草图环境。

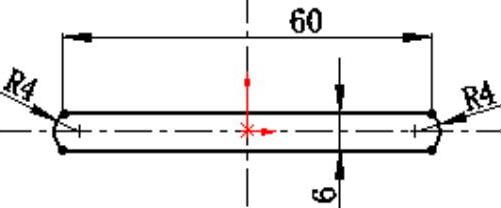

（4）编辑草图，如图15.4.48所示。退出草图环境，完成成形特征2的创建。

图15.4.48 编辑草图

Step17.创建图15.4.49所示的镜像4。

（1）选择命令。选择下拉菜单命令。

（2）定义镜像基准面。选取上视基准面作为镜像基准面。

（3）定义镜像对象。选择成形特征2作为镜像4的对象。

（4）单击按钮，完成镜像4的创建。

图15.4.49 镜像4

Step18.创建图15.4.50所示的切除─拉伸5。

（1）选择命令。选择下拉菜单命令。

（2）定义特征的横断面草图。

①定义草图基准面。选取图15.4.51所示的表面作为草图基准面。

图15.4.50 切除─拉伸5

图15.4.51 草图基准面

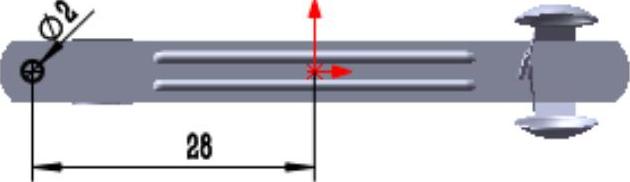

②定义横断面草图。在草图环境中绘制图15.4.52所示的横断面草图。

（3）定义切除深度属性。在“切除-拉伸”对话框区域的下拉列表中选择选项，选中复选框与复选框。其他选择默认设置值。

（4）单击按钮，完成切除-拉伸5的创建。

图15.4.52 横断面草图

Step19.创建图15.4.53所示的镜像5。

（1）选择命令。选择下拉菜单命令。

（2）定义镜像基准面。选取右视基准面作为镜像基准面。

（3）定义镜像对象。选择切除-拉伸5作为镜像5的对象。

（4）单击按钮，完成镜像5的创建。

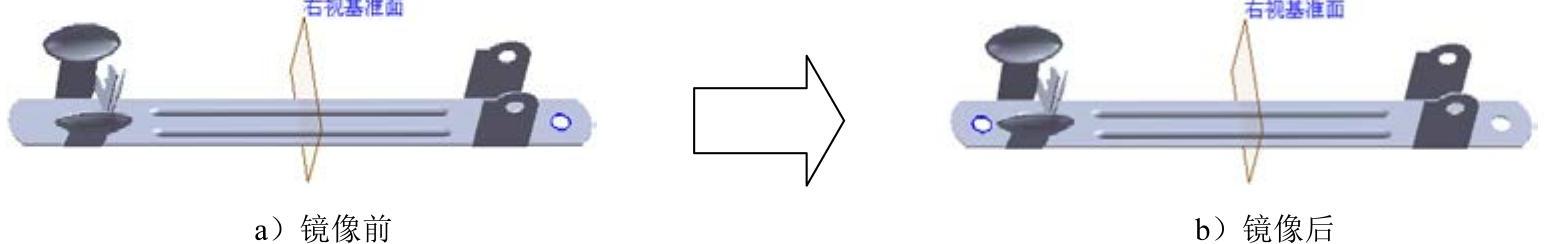

图15.4.53 镜像5

Step20.创建图15.4.54所示的圆角1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“圆角”对话框。

图15.4.54 圆角1

（2）定义圆角类型。采用系统默认的圆角类型。

（3）定义圆角对象。选取图15.4.55所示的边线为要圆角的对象。

（4）定义圆角的半径。在区域的文本框中输入圆角半径值0.3，选取复选框。

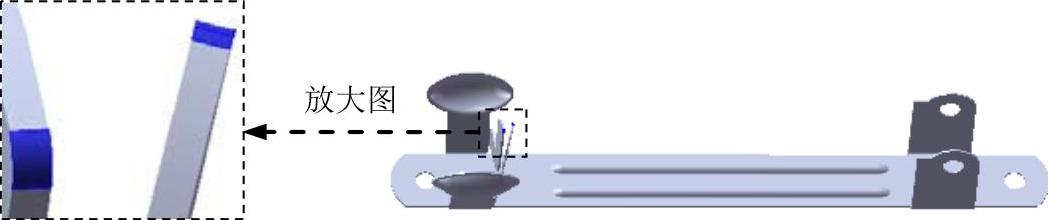

图15.4.55 圆角边线

（5）单击按钮，完成圆角1的创建。

Step21.至此，钣金件3模型创建完毕。选择下拉菜单命令，将模型命名为barrette_03，即可保存钣金件模型。
