Task2.创建成形工具2

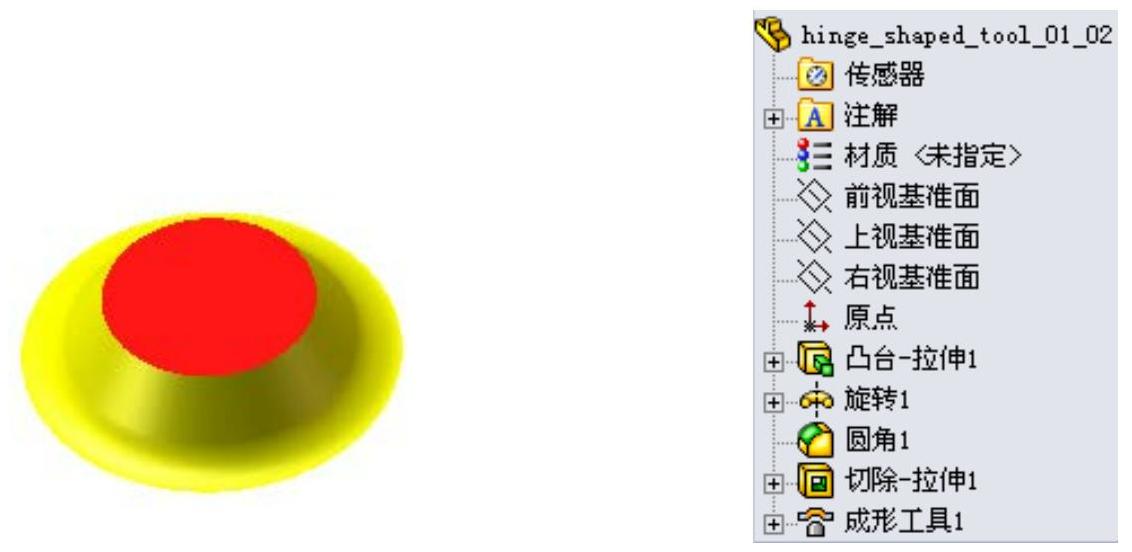

成形工具2的零件模型及设计树如图16.2.25所示。

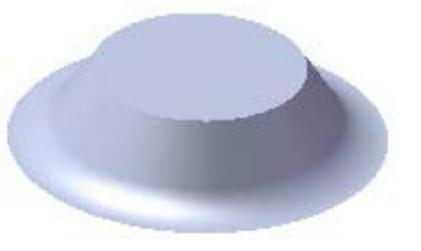

图16.2.25 零件模型及设计树
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。
Step2.创建图16.2.26所示的零件基础特征——凸台-拉伸1。
（1）选择命令。选择下拉菜单
命令（或单击“特征（F）”工具栏中的
按钮）。
（2）定义特征的横断面草图。
①定义草图基准面。选取前视基准面作为草图基准面。
②定义横断面草图。在草图环境中绘制图16.6.27所示的横断面草图。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“凸台-拉伸”对话框。

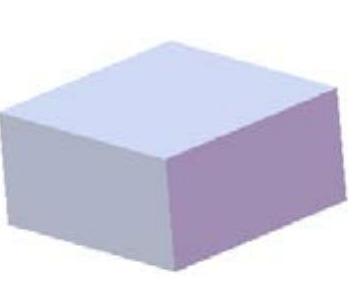

图16.2.26 凸台-拉伸1

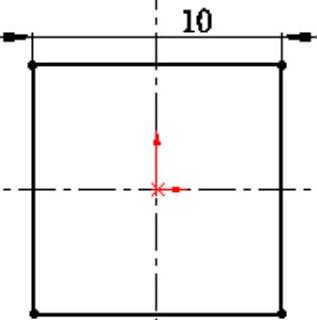

图16.2.27 横断面草图
（3）定义拉伸深度属性。
①定义深度方向。采用系统默认的深度方向。
②定义深度类型和深度值。在“凸台-拉伸”对话框
区域的下拉列表中选择
选项，在
中输入深度值5.0。
（4）单击
按钮，完成凸台-拉伸1的创建。
Step3.创建图16.2.28所示的零件基础特征——旋转1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。
①定义草图基准面。选取上视基准面作为草图基准面。
②定义横断面草图。在草图环境中绘制图16.2.29所示的横断面草图。

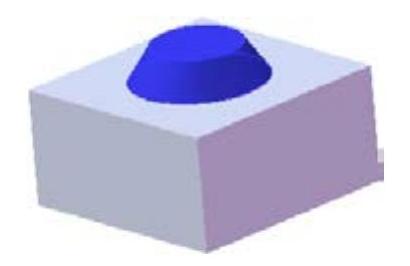

图16.2.28 旋转1

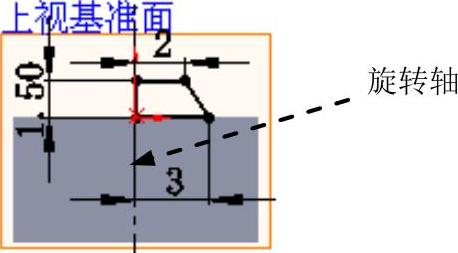

图16.2.29 横断面草图
（3）定义旋转轴线。采用图16.2.29所示的中心线作为旋转轴线。
（4）定义旋转属性。
①定义旋转方向。在“旋转”对话框
区域的下拉列表中选择
选项，采用系统默认的旋转方向。
②定义旋转角度。在
区域的
文本框中输入数值360.0，选中
复选框。
（5）单击对话框中的
按钮，完成旋转1的创建。(https://www.daowen.com)
Step4.创建图16.6.30b所示的圆角1。
（1）选择命令。选择下拉菜单
命令（或单击
按钮），系统弹出“圆角”对话框。
（2）定义圆角类型。采用系统默认的圆角类型。
（3）定义圆角对象。选取图16.6.30a所示的边线为要圆角的对象。
（4）定义圆角的半径。在
区域的
文本框中输入圆角半径值1.0，选取
复选框。
（5）单击“圆角”对话框中的
按钮，完成圆角1的创建。

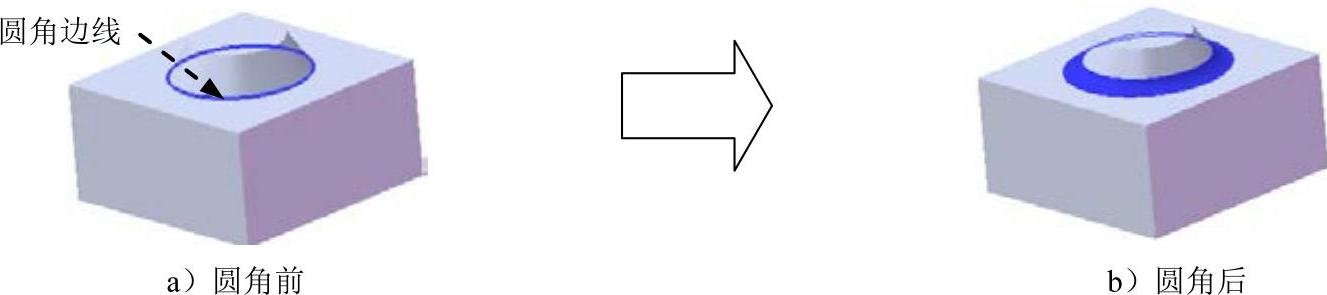

图16.6.30 圆角1
Step5.创建图16.2.31所示的切除─拉伸1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。
①定义草图基准面。选取图16.2.32所示的表面作为草图基准面。
②定义横断面草图。在草图环境中绘制图16.2.33所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框
区域的
下拉列表中选择
选项，在
中输入深度值5.0，其他选择默认设置值。
（4）单击对话框中的
按钮，完成切除-拉伸1的创建。
图16.2.31 切除─拉伸1

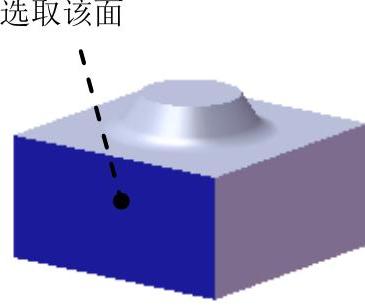

图16.2.32 定义草图基准面
图16.2.33 横断面草图

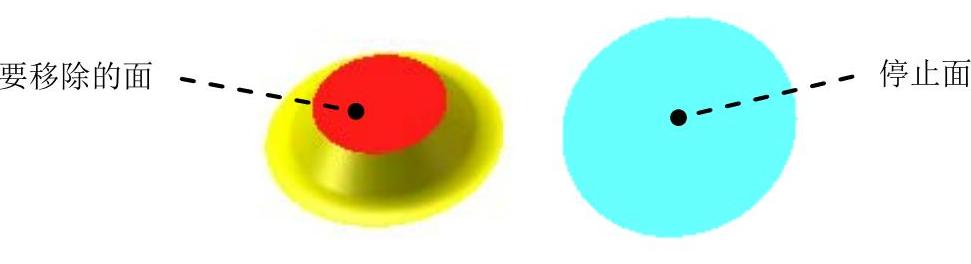

Step6.创建图16.2.34所示的零件特征——成形工具2。
（1）选择命令。选择下拉菜单
命令。
（2）定义成形工具属性。
①定义停止面。激活“成形工具”对话框的
区域，选取图16.2.34所示的模型表面为成形工具的停止面。
②定义移除面。激活“成形工具”对话框的
区域，选取图16.2.34所示的模型表面为成形工具的移除面。
（3）单击
按钮，完成成形工具2的创建。

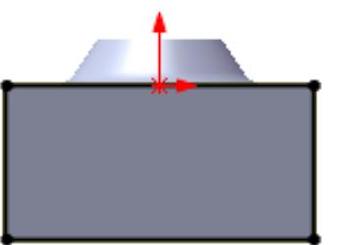

图16.2.34 成形工具2
Step7.至此，成形工具模型2创建完毕。选择下拉菜单
命令，把模型保存于D：\sw12.6\work\ch16\，并命名为hinge_shaped_tool_01_02。
