Task5.创建机箱主板支撑盖

Task5.创建机箱主板支撑盖

Step1.在装配件中打开机箱主板支撑盖零件（mainboard_support.SLDPRT）。在设计树中选择，然后右击，在系统弹出的快捷菜单中单击按钮。

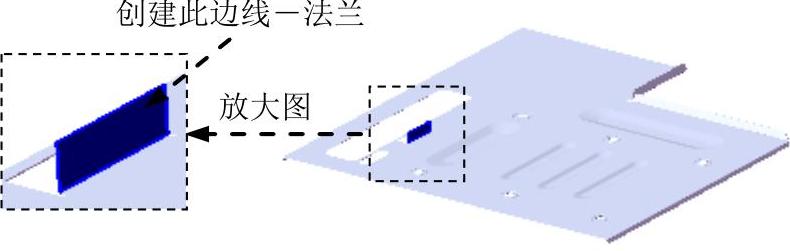

Step2.创建图17.10.50所示的钣金特征——边线-法兰1。

（1）选择命令。选择下拉菜单命令。系统弹出“边线法兰”对话框。

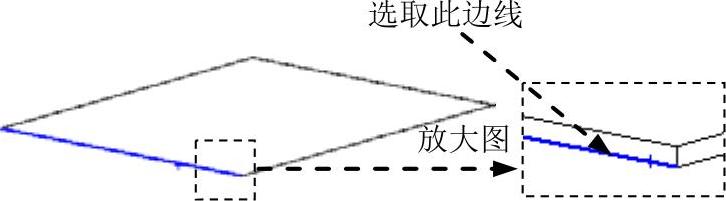

（2）定义特征的边线。选取图17.10.51所示的模型边线为生成的边线法兰的边线。

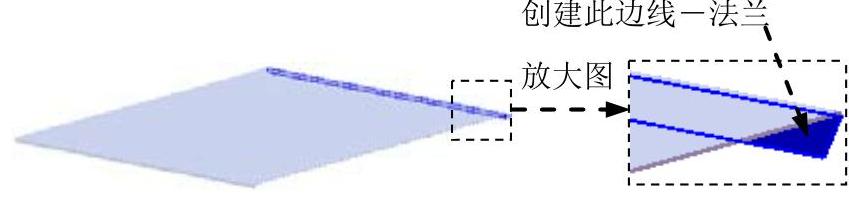

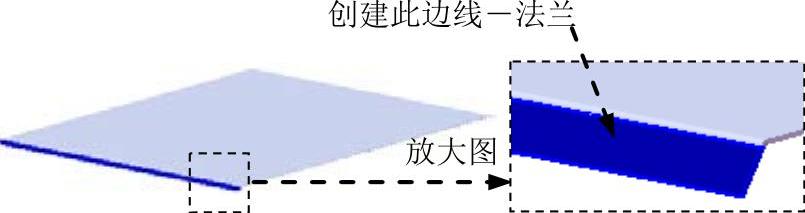

图17.10.50 创建边线-法兰1

图17.10.51 定义特征的边线

（3）定义法兰参数。在区域的文本框中输入角度值90.0。在“边线法兰”对话框区域的下拉列表中选择选项，输入深度值15.0。在此区域中单击“内部虚拟交点”按钮。在区域中单击“材料在内”按钮。

（4）单击按钮，完成边线-法兰1的初步创建。

（5）编辑边线-法兰1的草图。在设计树的上右击，在系统弹出的快捷菜单中单击命令，系统进入草图环境。绘制图17.10.52所示的横断面草图。退出草图环境，此时系统自动完成边线-法兰1的创建。

图17.10.52 横断面草图

Step3.创建图17.10.53所示的钣金特征——边线-法兰2。

（1）选择命令。选择下拉菜单命令。系统弹出“边线法兰”对话框。

（2）定义特征的边线。选取图17.10.54所示的模型边线为生成的边线法兰的边线。

（3）定义法兰参数。在区域的文本框中输入角度值90.0。在“边线法兰”对话框区域的下拉列表中选择选项，输入深度值15.0。在此区域中单击“内部虚拟交点”按钮。在区域中单击“材料在内”按钮。

图17.10.53 创建边线-法兰2

图17.10.54 定义特征的边线

（4）单击按钮，完成边线-法兰2的初步创建。

（5）编辑边线-法兰2的草图。在设计树的上右击，在系统弹出的快捷菜单中单击命令，系统进入草图环境。绘制图17.10.55所示的横断面草图。退出草图环境，此时系统完成边线-法兰2的创建。

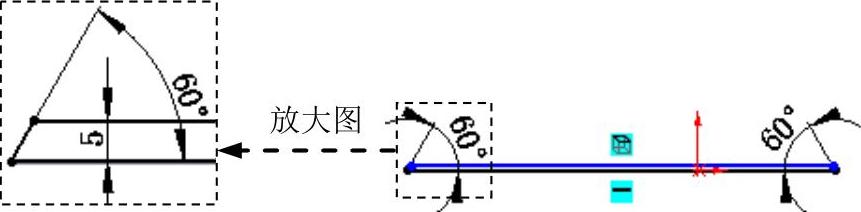

图17.10.55 横断面草图

Step4.创建图17.10.56所示的切除-拉伸1。选择下拉菜单命令；选取图17.10.57所示的表面作为草图平面，绘制图17.10.58所示的横断面草图；在区域的下拉列表中选择选项，选中复选框与复选框。其他采用系统默认设置值。单击按钮，完成切除-拉伸1的创建。

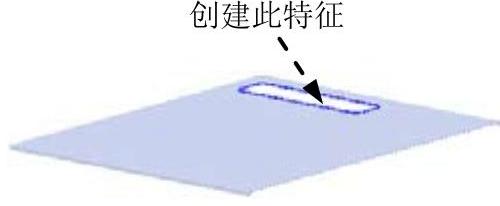

图17.10.56 创建切除-拉伸1

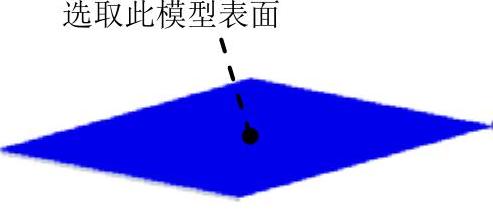

图17.10.57 定义草图平面

Step5.选择窗口。选择下拉菜单，系统进入computer_case窗口。在设计树中右击，在系统弹出的快捷菜单中单击按钮，将其隐藏。再在设计树中右击，在系统弹出的快捷菜单中单击按钮，进入零件编辑环境。

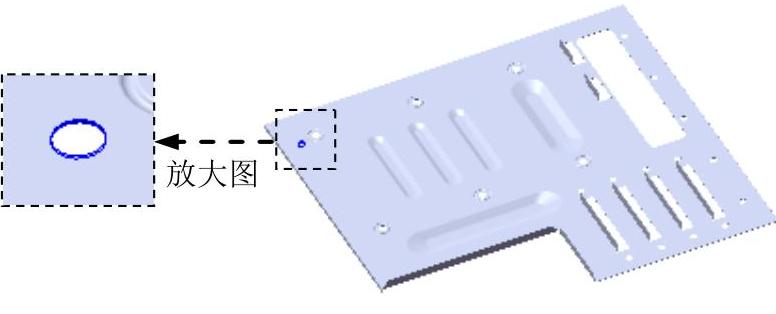

Step6.创建图17.10.59所示的零件特征——孔1。

（1）选择下拉菜单命令，系统弹出“孔”对话框。

（2）定义孔的放置面。选取图17.10.59所示的模型表面为孔的放置面。

（3）定义孔的参数。

图17.10.58 横断面草图

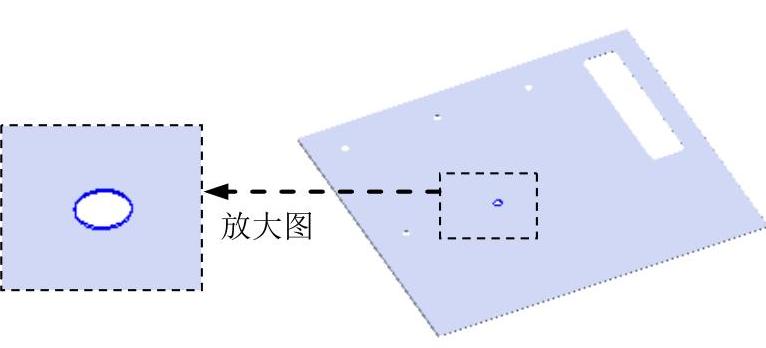

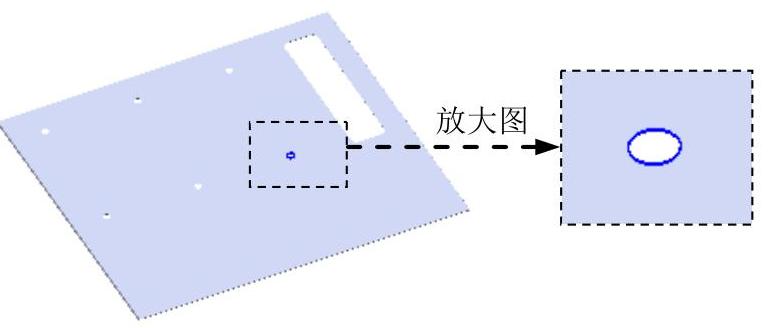

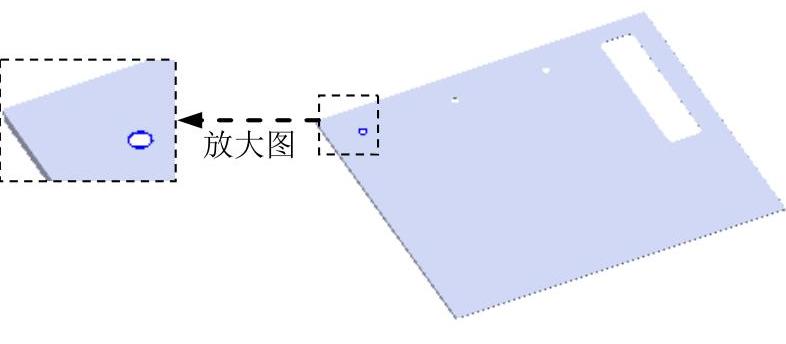

图17.10.59 创建孔1

①定义孔的深度。在“孔”对话框中区域的下拉列表中选择选项。

②定义孔的直径。在区域的文本框中输入数值10.0。

（4）单击“孔”对话框中的按钮，完成孔1的创建。

（5）编辑孔的定位。

①进入定位草图。在设计树中右击，从系统弹出的快捷菜单中单击命令，进入草图环境。

②创建几何约束。约束孔中心与图17.10.60所示的轴重合。

③约束完成后，单击按钮，退出草图环境。

Step7.创建图17.10.61所示的孔2。选取图17.10.60所示的轴，详细操作过程参见Step6。

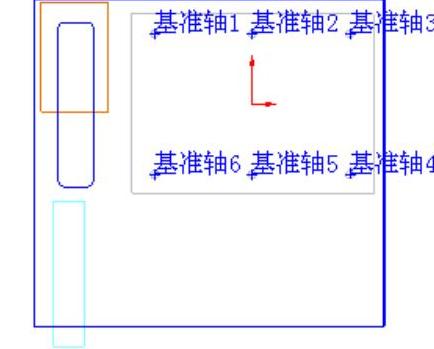

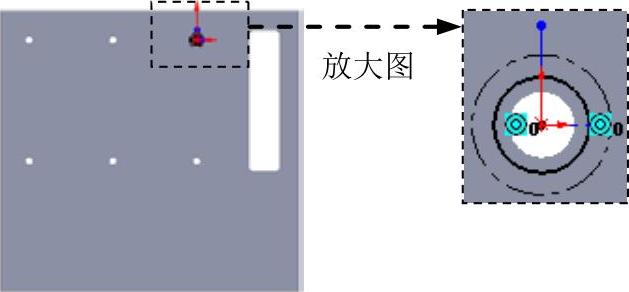

图17.10.60 孔约束参照

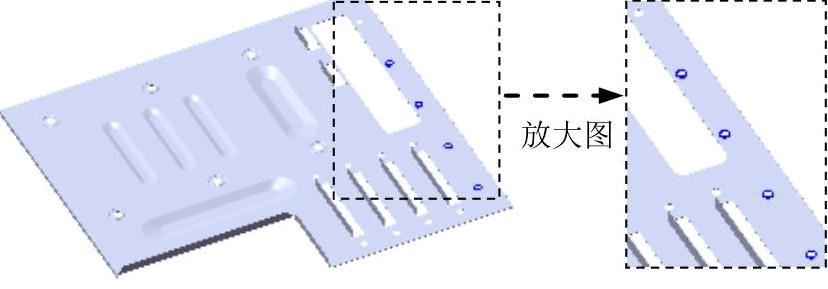

图17.10.61 创建孔2

Step8.创建图17.10.62所示的孔3。选取图17.10.60所示的轴，详细操作过程参见Step6。

Step9.创建图17.10.63所示的孔4。选取图17.10.60所示的轴，详细操作过程参见Step6。

图17.10.62 创建孔3

图17.10.63 创建孔4

Step10.创建图17.10.64所示的孔5。选取图17.10.60所示的轴，详细操作过程参见Step6。

Step11.创建图17.10.65所示的孔6。选取图17.10.60所示的轴，详细操作过程参见Step6。

图17.10.64 创建孔5

图17.10.65 创建孔6

Step12.在装配环境中单击按钮，退出编辑环境，然后在设计树中选择，然后右击，在系统弹出的快捷菜单中单击按钮，打开零件模型。

Step13.创建图17.10.66所示的成形特征1。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“case_shaped_tool_05”文件并拖动到图17.10.66所示的平面，在系统弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在系统弹出的快捷菜单中单击命令，进入草图环境。

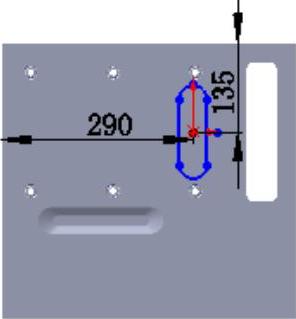

（4）编辑草图，如图17.10.67所示。退出草图环境，完成成形特征1的创建。

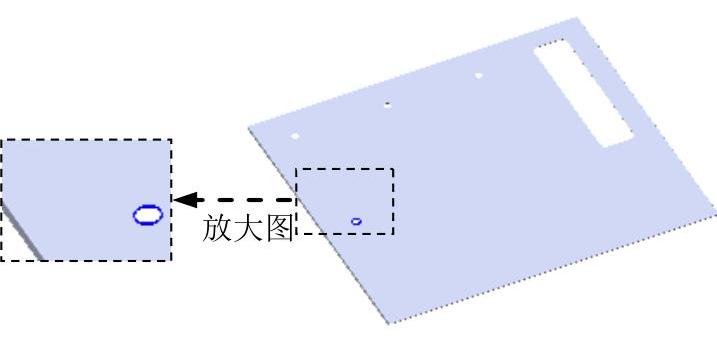

图17.10.66 创建成形特征1

图17.10.67 编辑草图

Step14.创建图17.10.68所示的成形特征2，详细操作过程参见Step12。

Step15.创建图17.10.69所示的成形特征3，详细操作过程参见Step12。

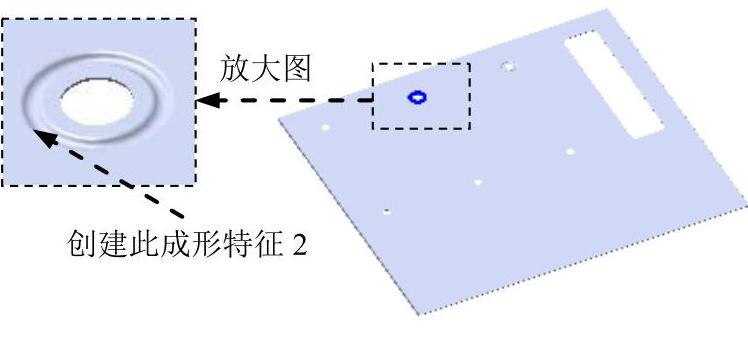

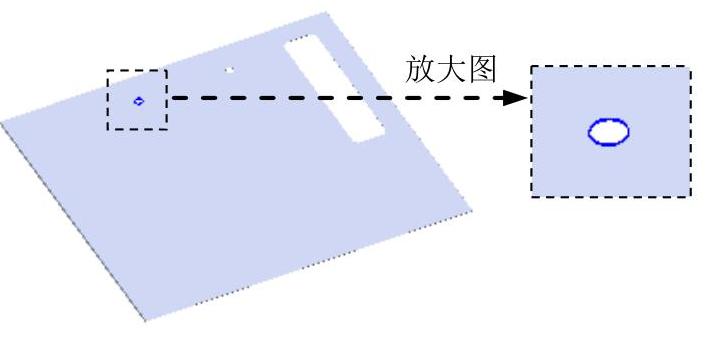

图17.10.68 创建成形特征2

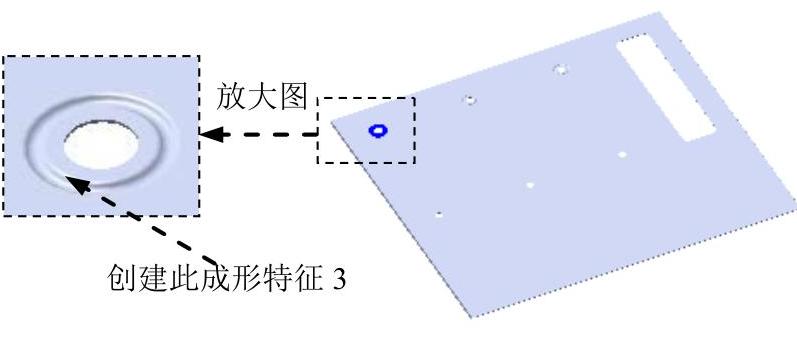

图17.10.69 创建成形特征3

Step16.创建图17.10.70所示的成形特征4，详细操作过程参见Step12。

Step17.创建图17.10.71所示的成形特征5，详细操作过程参见Step12。

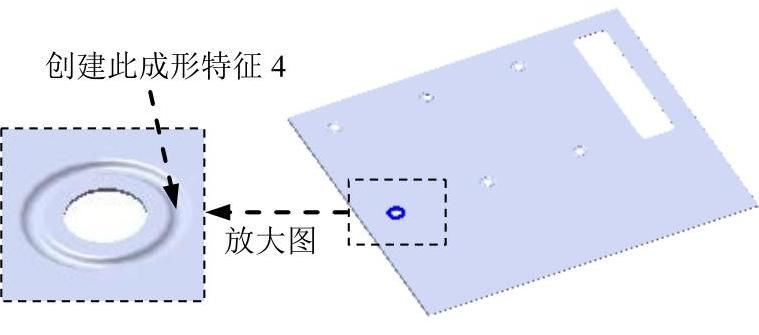

图17.10.70 创建成形特征4

图17.10.71 创建成形特征5

Step18.创建图17.10.72所示的成形特征6，详细操作过程参见Step12。

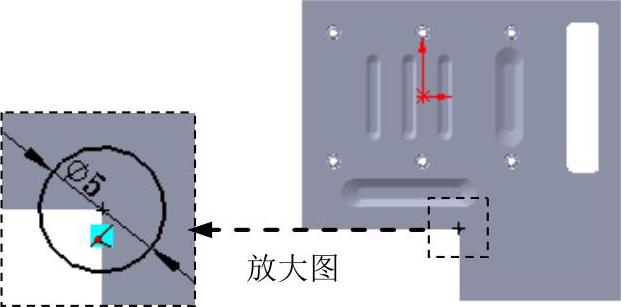

图17.10.72 创建成形特征6

Step19.创建图17.10.73所示的成形特征7。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“case_shaped_tool_06”文件并拖动到图17.10.73所示的平面，在系统弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在系统弹出的快捷菜单中单击命令，进入草图环境。

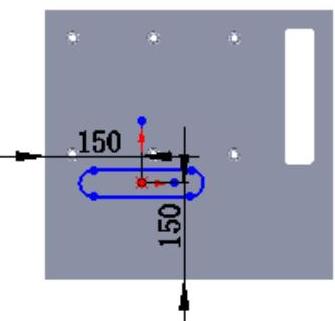

（4）编辑草图，如图17.10.74所示。退出草图环境，完成成形特征7的创建。

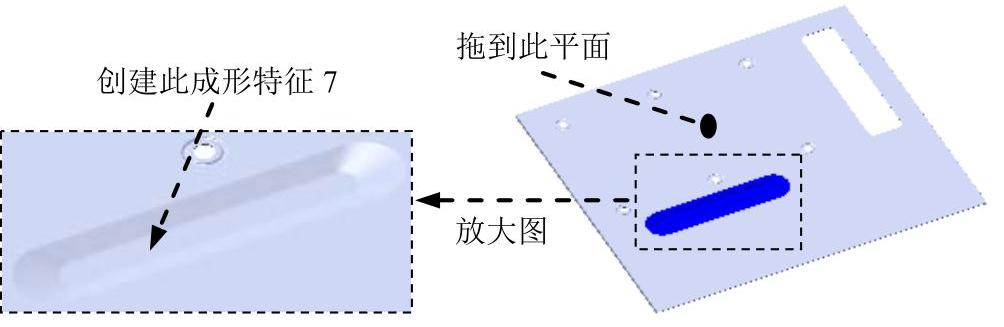

图17.10.73 创建成形特征7

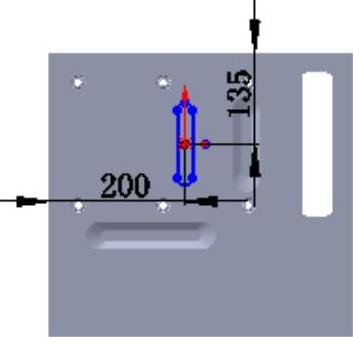

图17.10.74 编辑草图

Step20.创建图17.10.75所示的成形特征8。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“case_shaped_tool_07”文件并拖动到图17.10.73所示的平面，在系统弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在系统弹出的快捷菜单中单击命令，进入草图环境。

（4）编辑草图，如图17.10.76所示。退出草图环境，完成成形特征8的创建。

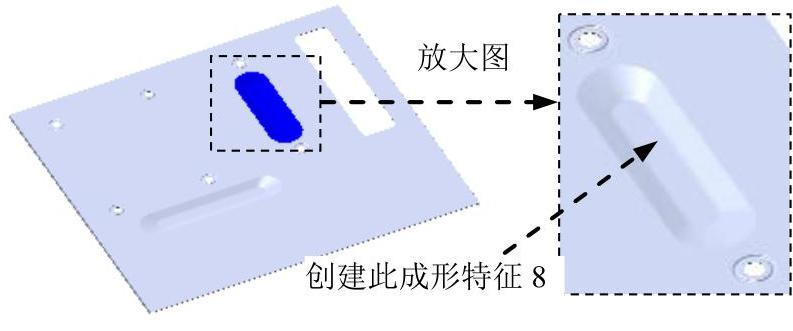

图17.10.75 创建成形特征8

图17.10.76 编辑草图

Step21.创建图17.10.77所示的成形特征9。

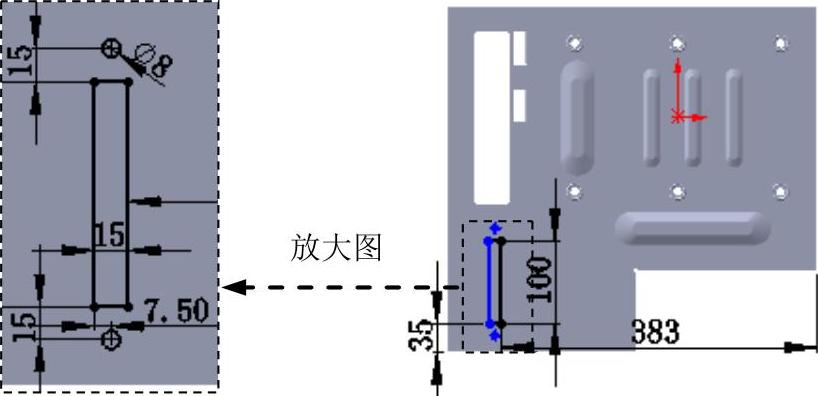

（1）单击任务窗格中的“设计库”按钮，打开设计库对话框。

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“case_shaped_tool_08”文件并拖动到图17.10.73所示的平面，在系统弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在系统弹出的快捷菜单中单击命令，进入草图环境。

（4）编辑草图，如图17.10.78所示。退出草图环境，完成成形特征9的创建。

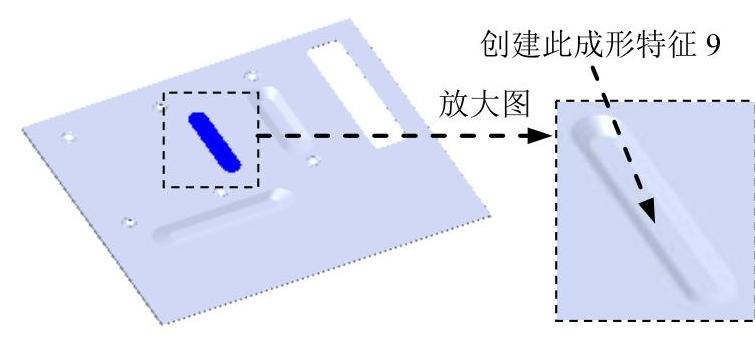

图17.10.77 创建成形特征9

图17.10.78 编辑草图

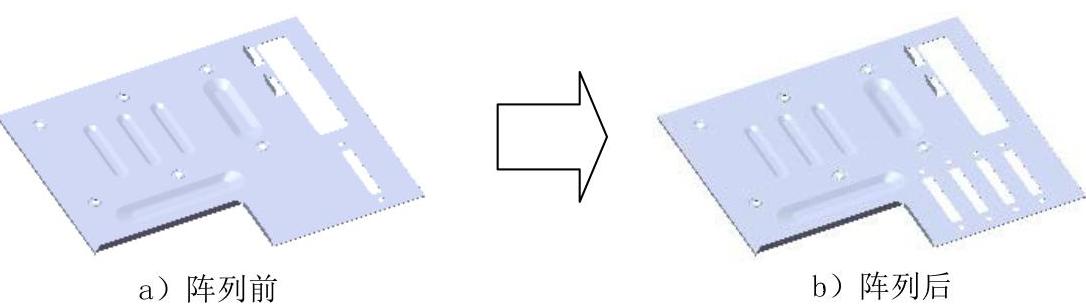

Step22.创建图17.10.79所示的阵列（线性）1。

（1）选择命令。选择下拉菜单命令，系统弹出“线性阵列”对话框。

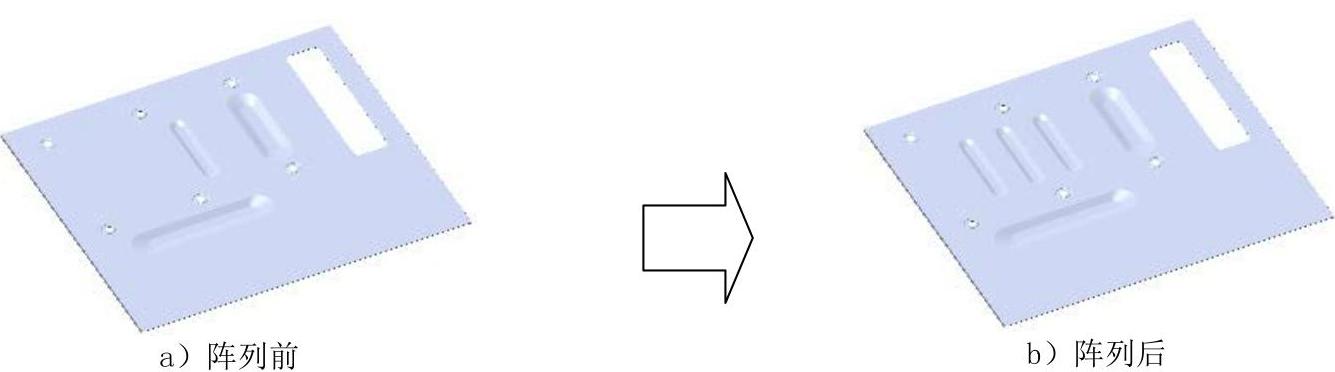

图17.10.79 创建阵列（线性）1

（2）定义阵列源特征。单击区域中的文本框，选取设计树中的成形特征9作为阵列的源特征。

（3）定义阵列参数。单击区域中后的文本框，选取图17.10.80所示的边线为第一方向引导尺寸。在区域的文本框中输入数值50.0，在文本框中输入数值3。

（4）单击按钮，完成阵列（线性）1的创建。

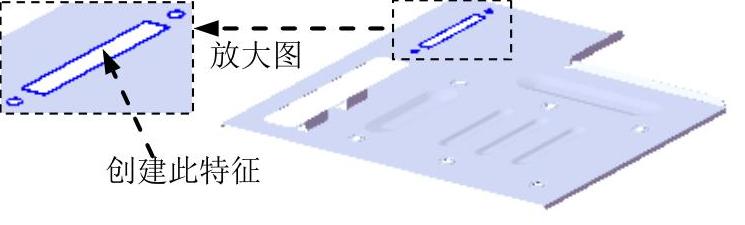

Step23.创建图17.10.81所示的切除-拉伸2。选择下拉菜单命令；选取图17.10.82所示的模型表面作为草图平面，绘制图17.10.83所示的横断面草图；在区域的下拉列表中选择选项，其他采用系统系统默认设置值。单击按钮，完成切除-拉伸2的创建。

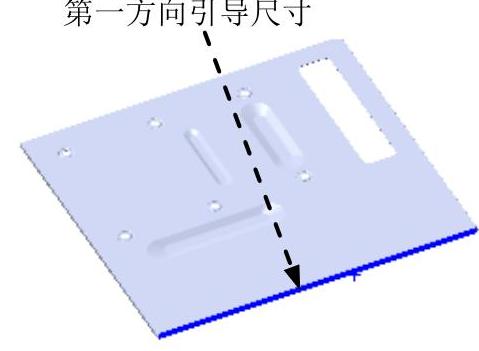

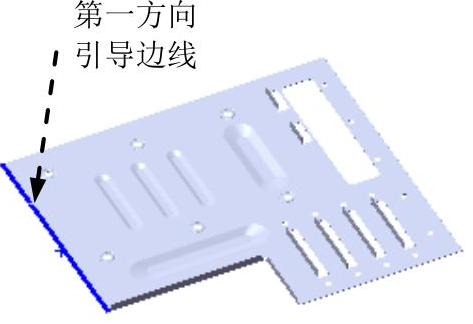

图17.10.80 阵列引导尺寸

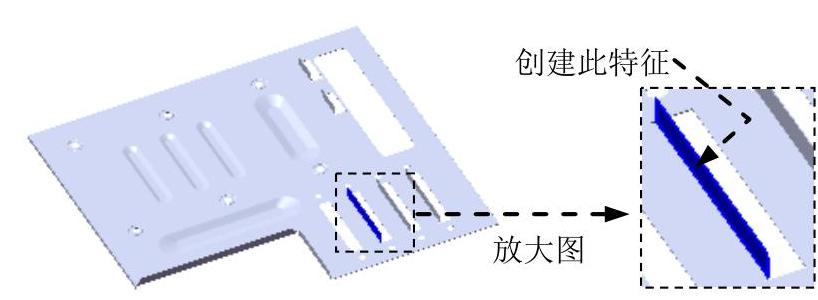

图17.10.81 创建切除-拉伸2

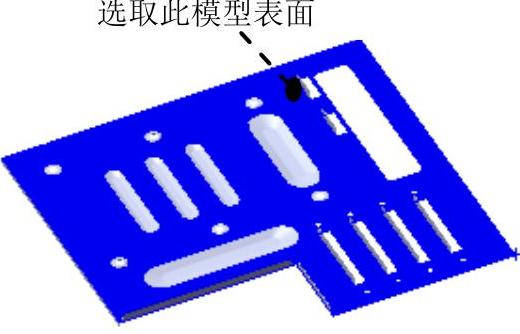

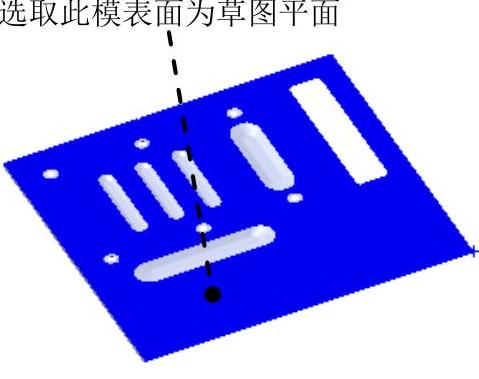

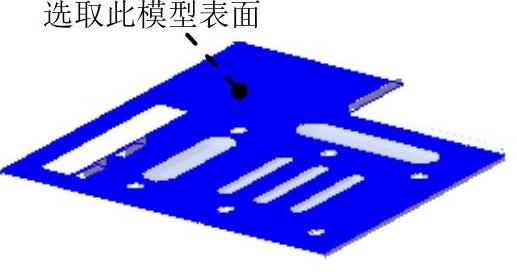

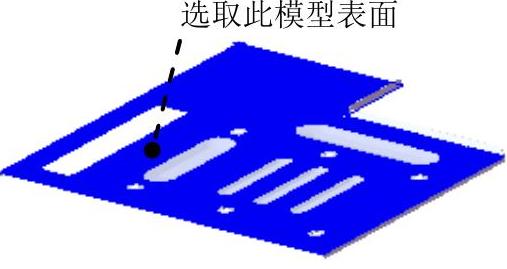

图17.10.82 定义草图基准

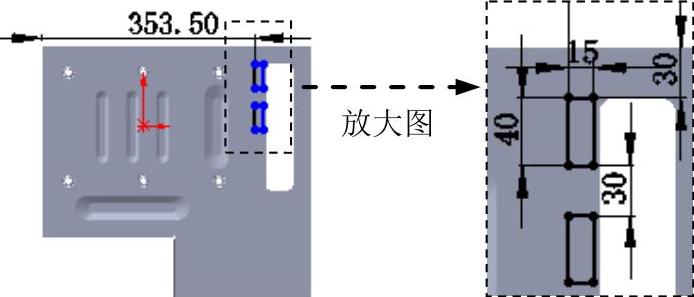

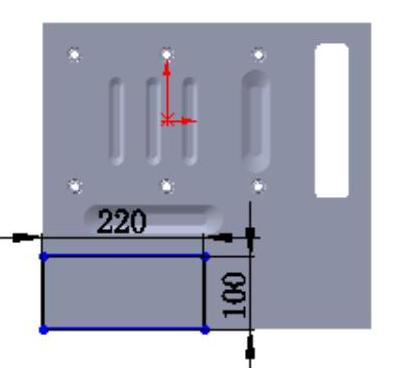

图17.10.83 横断面草图

Step24.创建图17.10.84所示的切除-拉伸3。选择下拉菜单命令；选取图17.10.82所示的模型表面作为草图平面，绘制图17.10.85所示的横断面草图；在区域的下拉列表中选择选项，选中复选框与复选框。其他采用系统默认设置值。单击按钮，完成切除-拉伸3的创建。

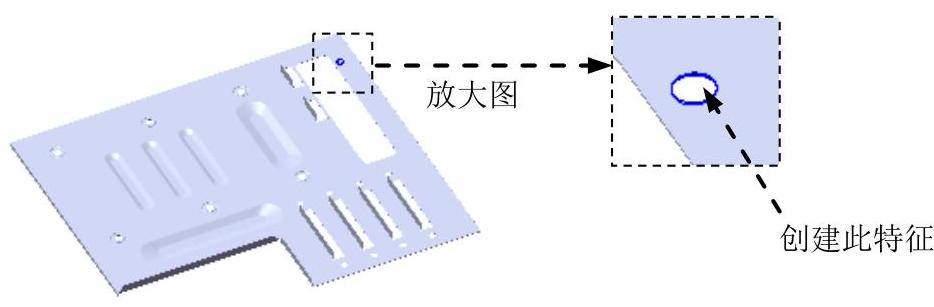

图17.10.84 创建切除-拉伸3

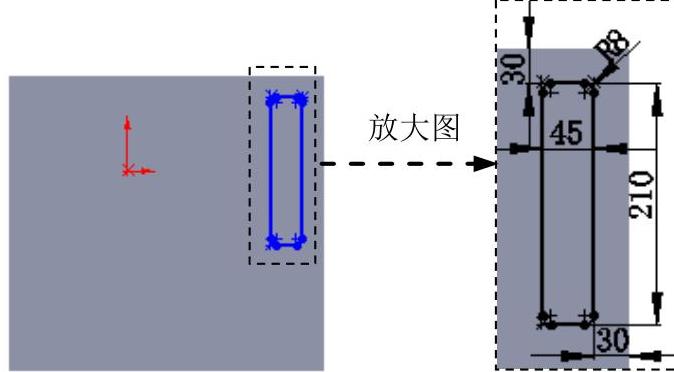

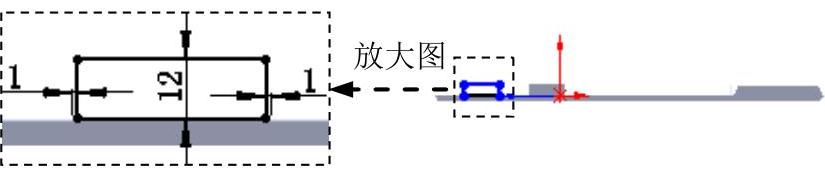

图17.10.85 横断面草图

Step25.创建图17.10.86所示的边线-法兰3。

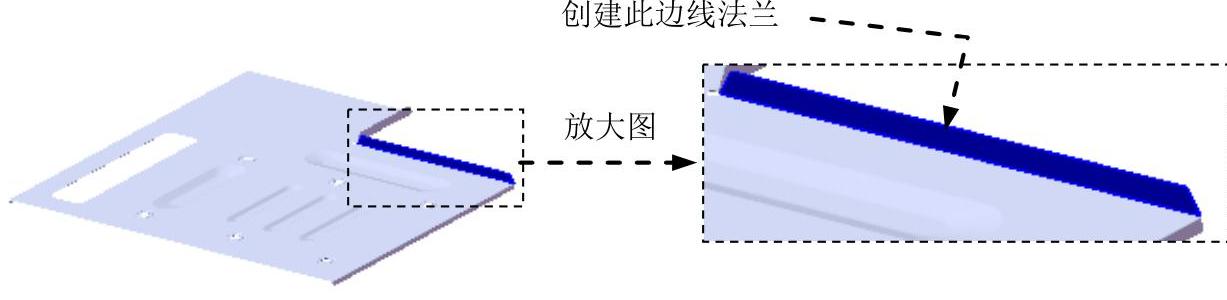

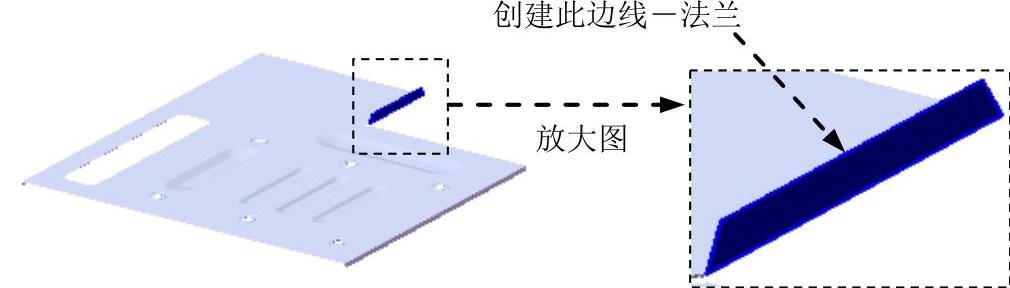

图17.10.86 创建边线-法兰3

（1）选择命令。选择下拉菜单命令，系统弹出“边线法兰”对话框。

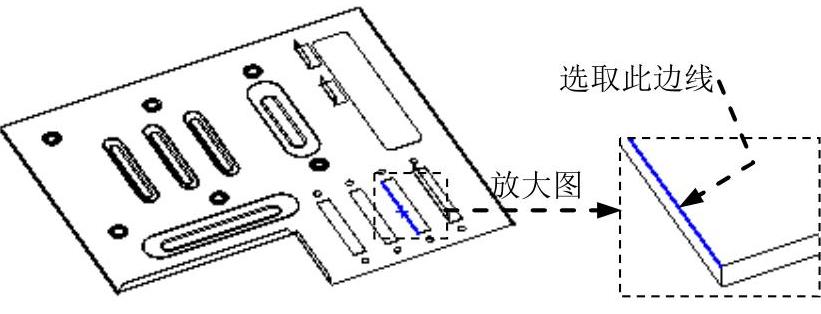

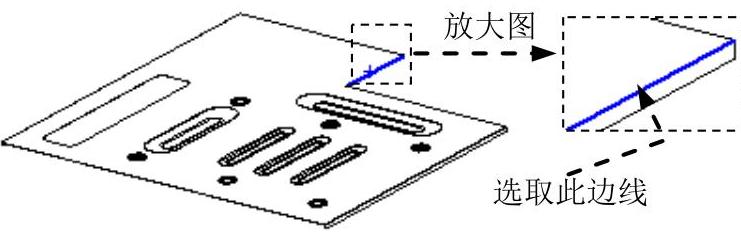

（2）定义特征的边线。选取图17.10.87所示的模型边线为生成的边线法兰的边线。

（3）定义法兰参数。在区域的文本框中输入角度值90.0。在“边线法兰”对话框区域的下拉列表中选择选项，输入深度值15.0。在此区域中单击“内部虚拟交点”按钮。在区域中单击“材料在外”按钮。

（4）单击按钮，完成边线-法兰3的初步创建。

（5）编辑边线-法兰3的草图。在设计树的上右击，在系统弹出的快捷菜单中单击命令，系统进入草图环境，绘制图17.10.88所示的横断面草图。退出草图环境，此时系统完成边线-法兰3的创建。

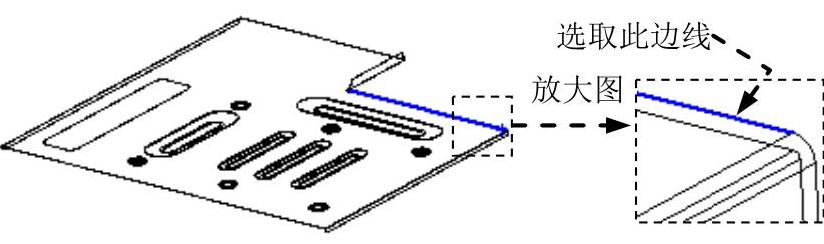

图17.10.87 定义特征的边线

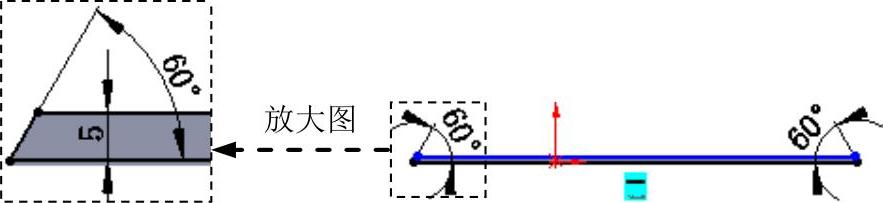

图17.10.88 横断面草图

Step26.创建图17.10.89所示的边线-法兰4。

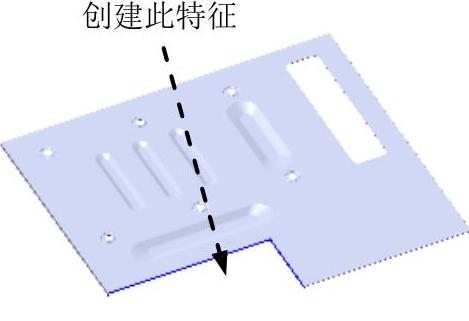

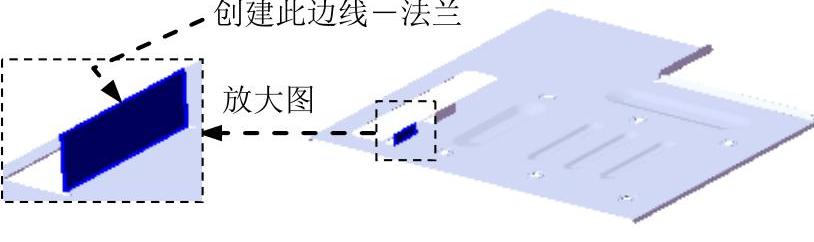

图17.10.89 创建边线-法兰4

（1）选择命令。选择下拉菜单命令，系统弹出“边线法兰”对话框。

（2）定义特征的边线。选取图17.10.90所示的模型边线为生成的边线法兰的边线。

（3）定义法兰参数。在区域的文本框中输入角度值90.0。在“边线法兰”对话框区域的下拉列表中选择选项，输入深度值15.0。在此区域中单击“内部虚拟交点”按钮。在区域中单击“折弯在外”按钮。

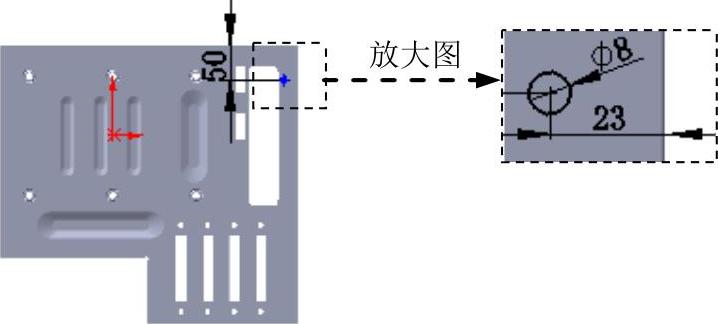

（4）单击按钮，完成边线法兰4的初步创建。

（5）编辑边线-法兰4的草图。在设计树的上右击，在系统弹出的快捷菜单中单击命令，系统进入草图环境，绘制图17.10.91所示的横断面草图。退出草图环境，此时系统完成边线-法兰4的创建。

图17.10.90 定义特征的边线

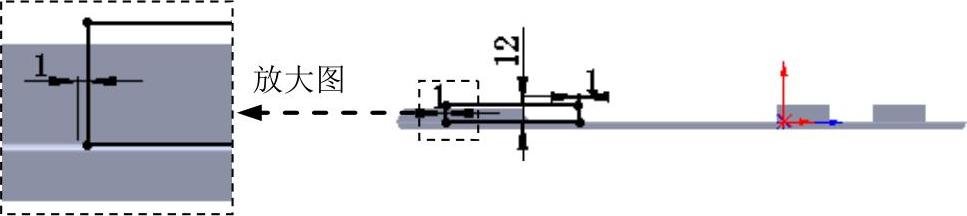

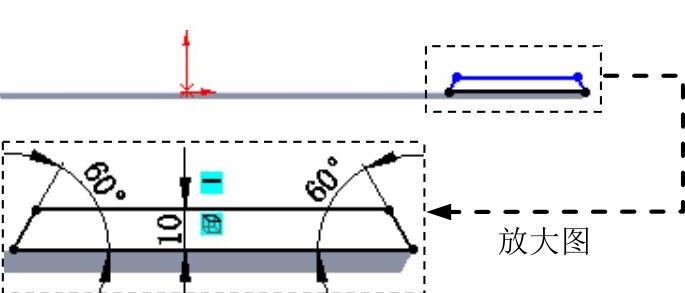

图17.10.91 横断面草图

Step27.创建图17.10.92所示的切除-拉伸4。选择下拉菜单命令；选取图17.10.93所示的模型表面为草图平面，绘制图17.10.94所示的横断面草图；采用系统默认的切除深度方向；在区域的下拉列表中选择选项。单击按钮，完成切除-拉伸4的创建。

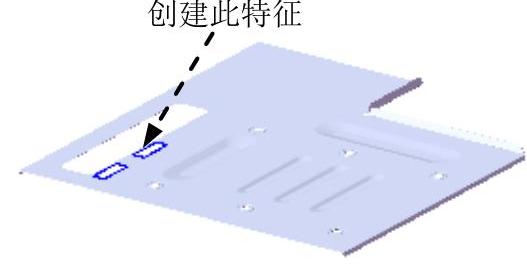

图17.10.92 创建切除-拉伸4

图17.10.93 定义草图平面

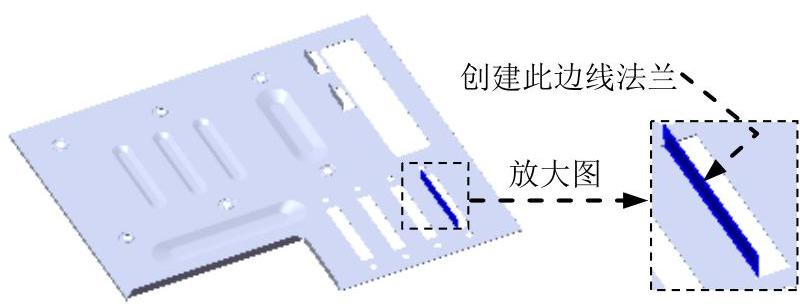

Step28.创建图17.10.95所示的边线-法兰5。

图17.10.94 横断面草图

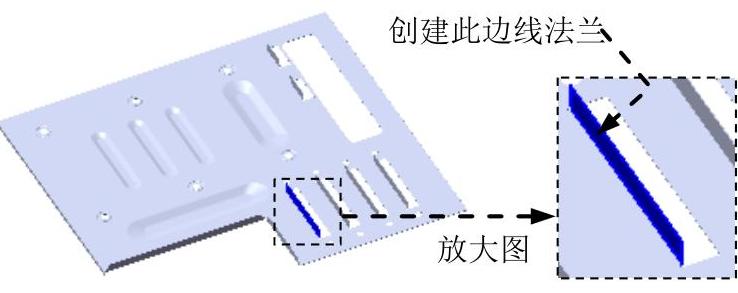

图17.10.95 创建边线-法兰5

（1）选择命令。选择下拉菜单命令。系统弹出“边线法兰”对话框。

（2）定义特征的边线。选取图17.10.96所示的模型边线为生成的边线法兰的边线。

（3）定义法兰参数。在区域的文本框中输入角度值90.0；在“边线法兰”对话框区域的下拉列表中选择选项，输入深度值12.0，在此区域中单击“内部虚拟交点”按钮。在区域中单击“材料在外”按钮。

（4）定义释放槽参数。单击选中复选框，在此区域中的下拉列表中选择选项；单击选中此区域中的复选框，并在文本框中输入2。

（5）单击按钮，完成边线-法兰5的初步创建。

（6）编辑边线-法兰5的草图。在设计树的上右击，在系统弹出的快捷菜单上单击命令，系统进入草图环境。绘制图17.10.97所示的横断面草图。退出草图环境，此时系统完成边线-法兰5的创建。

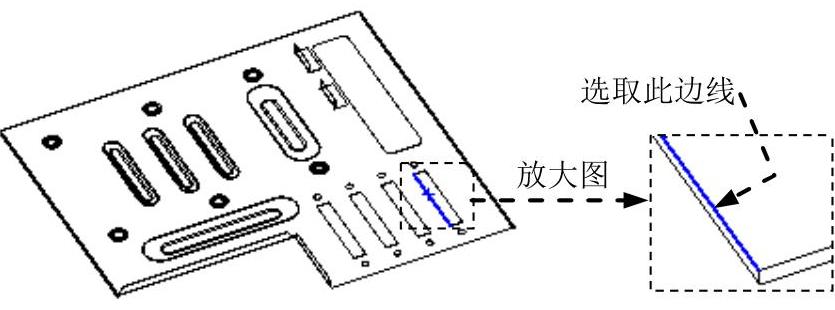

图17.10.96 定义特征的边线

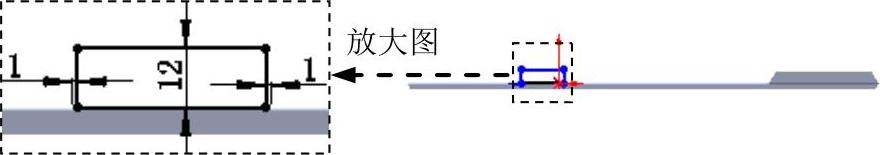

图17.10.97 横断面草图

Step29.创建图17.10.98所示的边线-法兰6。

（1）选择命令。选择下拉菜单命令，系统弹出“边线法兰”对话框。

（2）定义特征的边线。选取图17.10.99所示的模型边线为生成的边线法兰的边线。

（3）定义法兰参数。在区域的文本框中输入角度值90.0；在“边线法兰”对话框区域的下拉列表中选择选项，输入深度值12.0，在此区域中单击“内部虚拟交点”按钮。在区域中，单击“材料在外”按钮。

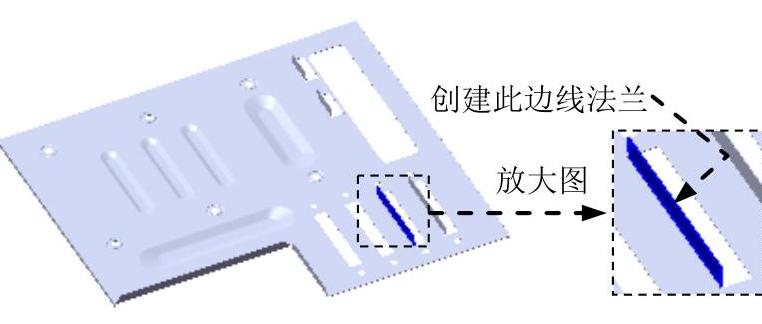

图17.10.98 创建边线-法兰6

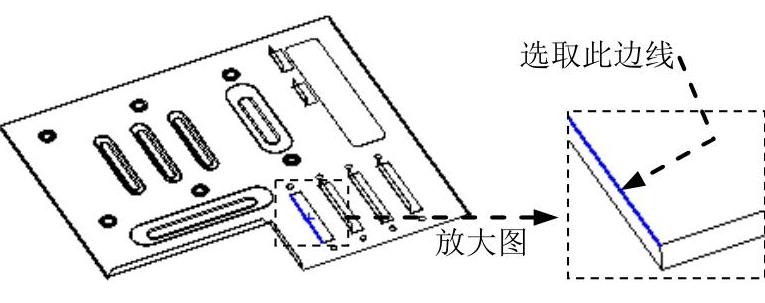

图17.10.99 定义特征的边线

（4）定义释放槽参数。单击选中复选框，在此区域中的下拉列表中选择选项；单击选中此区域中的复选框，并在文本框中输入2。

（5）单击按钮，完成边线-法兰6的初步创建。

（6）编辑边线-法兰6的草图。在设计树的上右击，在系统弹出的快捷菜单中单击命令，系统进入草图环境。绘制图17.10.100所示的横断面草图。退出草图环境，此时系统完成边线-法兰6的创建。

Step30.创建图17.10.101所示的切除-拉伸5。

图17.10.100 横断面草图

图17.10.101 创建切除-拉伸5

（1）选择命令。选择下拉菜单命令。

（2）定义特征的横断面草图。选取图17.10.102所示的模型表面为草图平面，绘制图17.10.103所示的横断面草图。

（3）采用系统默认的切除深度方向；在“切除-拉伸”对话框区域的下拉列表中选择选项。

（4）单击按钮，完成切除-拉伸5的创建。

图17.10.102 定义草图平面

图17.10.103 横断面草图

Step31.创建图17.10.104所示的阵列（线性）2。

（1）选择命令。选择下拉菜单命令，系统弹出“线性阵列”对话框。

（2）定义阵列源特征。单击区域中的文本框，选取设计树中的切除-拉伸5作为阵列的源特征。

（3）定义阵列参数。单击区域中后的文本框，选取图17.10.105所示的边线为第一方向引导边。在区域的文本框中输入数值40.0，在文本框中输入数值4。

（4）单击按钮，完成阵列（线性）2的创建。

图17.10.104 创建阵列（线性）2

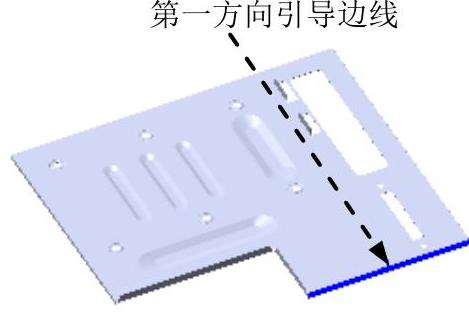

图17.10.105 阵列引导边线

Step32.创建图17.10.106所示的边线-法兰7。

（1）选择命令。选择下拉菜单命令，系统弹出“边线法兰”对话框。

（2）定义特征的边线。选取图17.10.107所示的模型边线为生成的边线法兰的边线。

（3）定义法兰参数。在区域的文本框中输入角度值90.0；在“边线法兰”对话框区域的下拉列表中选择选项，输入深度值12.0，在此区域中单击“内部虚拟交点”按钮。在区域中，单击“材料在外”按钮。

图17.10.106 创建边线-法兰7

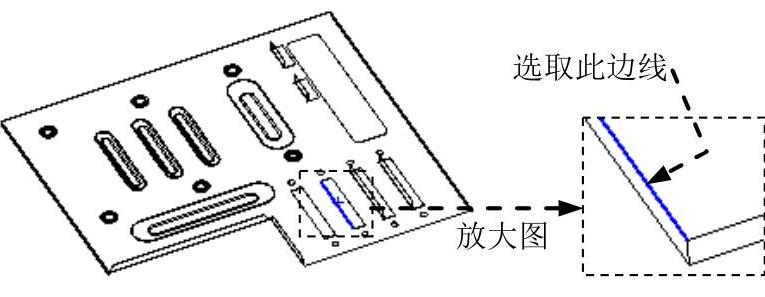

图17.10.107 定义特征的边线

（4）定义释放槽参数。单击选中复选框，在此区域中的下拉列表中选择选项；单击选中复选框，在文本框中输入2。

（5）单击按钮，完成边线-法兰7的初步创建。

（6）编辑边线-法兰7的草图。在设计树的上右击，在系统弹出的快捷菜单中单击命令，系统进入草图环境。绘制图17.10.108所示的横断面草图。退出草图环境，此时系统完成边线-法兰7的创建。

图17.10.108 横断面草图

Step33.创建图17.10.109所示的边线-法兰8。选取图17.10.110所示的模型边线为生成的边线法兰的边线。详细过程请参见Step32。

图17.10.109 创建边线-法兰8

图17.10.110 定义特征的边线

Step34.创建图17.10.111所示的边线-法兰9。选取图17.10.112所示的模型边线为生成边线法兰的边线。详细过程请参见Step32。

图17.10.111 创建边线-法兰9

图17.10.112 定义特征的边线

Step35.创建图17.10.113所示的边线-法兰10。选取图17.10.114所示的模型边线为生成的边线法兰的边线。详细过程请参见Step32。

图17.10.113 创建边线法兰10

图17.10.114 定义特征的边线

Step36.创建图17.10.115所示的零件特征——孔7。

（1）选择下拉菜单命令。

（2）定义孔的放置面。选取图17.10.116所示的模型表面为孔的放置面。

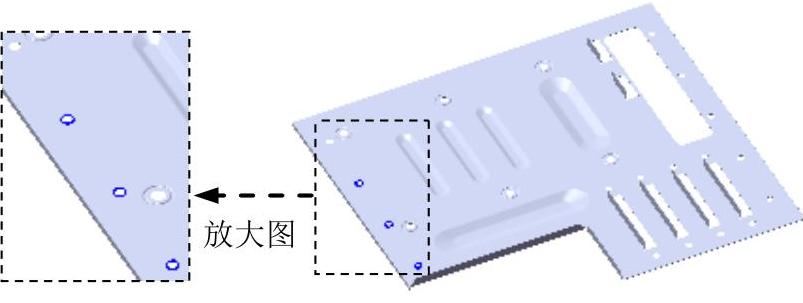

图17.10.115 创建孔7

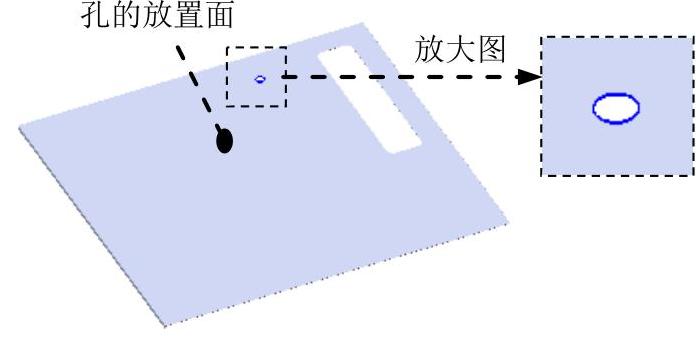

图17.10.116 定义孔的放置面

（3）定义孔的参数。在“孔”对话框区域的下拉列表中选择选项。在区域的文本框中输入数值8.0。

（4）单击“孔”对话框中的按钮，完成孔7的创建。

（5）编辑孔的定位。在设计树中右击，在系统弹出的快捷菜单中单击命令，进入草图环境。绘制图17.10.117所示的横断面草图。单击按钮，退出草图环境。

Step37.创建图17.10.118所示的线性阵列（线性）3。

图17.10.117 横断面草图

图17.10.118 创建阵列（线性）3

（1）选择命令。选择下拉菜单命令，系统弹出“线性阵列”对话框。

（2）定义阵列源特征。单击区域中的文本框，选取设计树中的孔7作为阵列的源特征。

（3）定义阵列参数。单击区域中后的文本框，选取图17.10.119所示的边线为方向1的参考边线。在区域的文本框中输入数值80.0，在文本框中输入数值5。

（4）单击按钮，完成阵列（线性）3的创建。

Step38.创建图17.10.120所示的零件特征——孔8。

图17.10.119 阵列引导边线

图17.10.120 创建孔8

（1）选择下拉菜单命令。

（2）定义孔的放置面。选取图17.10.116所示的模型表面为孔的放置面。

（3）定义孔的参数。在区域的下拉列表中选择选项，在区域的文本框中输入数值8.0。

（4）单击“孔”对话框中的按钮，完成孔8的创建。

（5）编辑孔的定位。在设计树中右击，在系统弹出的快捷菜单中单击命令，进入草图环境。绘制图17.10.121所示的横断面草图。单击按钮，退出草图环境。

图17.10.121 横断面草图

Step39.创建图17.10.122所示的阵列（线性）4。

（1）选择命令。选择下拉菜单命令，系统弹出“线性阵列”对话框。

（2）定义阵列源特征。单击区域中的文本框，选取设计树中的孔8作为阵列的源特征。

（3）定义阵列参数。单击区域中后的文本框，选取图17.10.123所示的边线为第一方向引导边线。单击按钮，在文本框中输入数值80.0，在文本框中输入数值4。

（4）单击按钮，完成阵列（线性）4的创建。

图17.10.122 创建阵列（线性）4

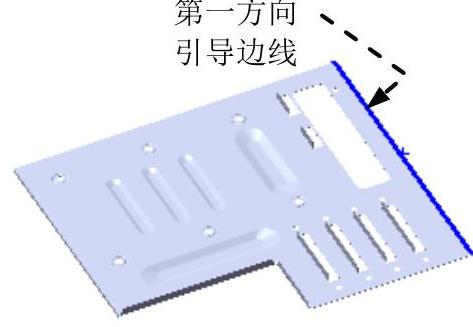

图17.10.123 阵列引导边线

Step40.保存零件模型文件。
