Task1.创建成形工具9

Task1.创建成形工具9

成形工具9模型及设计树如图17.11.2所示。

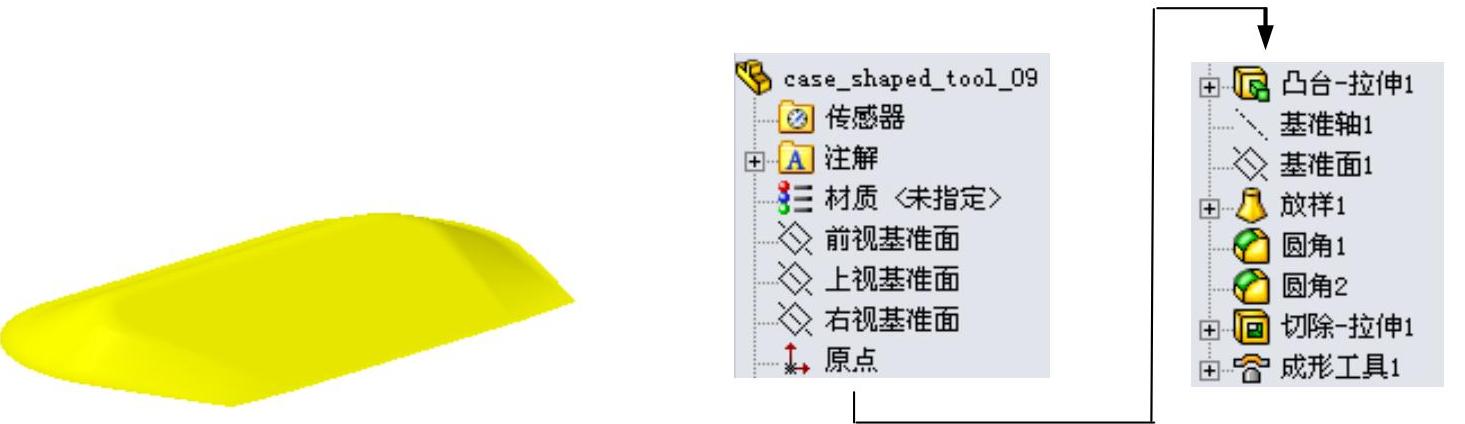

图17.11.2 成形工具9模型及设计树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.创建图17.11.3所示的零件基础特征——凸台-拉伸1。选择下拉菜单命令；选取前视基准面作为草图平面，绘制图17.11.4所示的横断面草图；采用系统默认的深度方向。在区域的下拉列表中选择选项，输入深度值20.0。单击按钮，完成凸台-拉伸1的创建。

说明：单击按钮，可以改变拉伸方向。

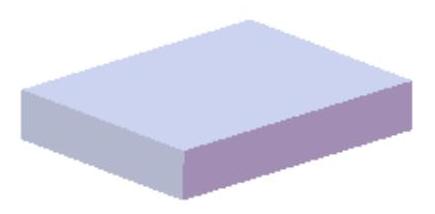

图17.11.3 凸台-拉伸1

图17.11.4 横断面草图

Step3.创建图17.11.5所示的基准轴1。

（1）选择命令。选择下拉菜单命令（或单击“参考几何体”工具栏中的按钮），系统弹出“基准轴”对话框。

（2）定义基准轴的创建类型。在区域中单击按钮。

（3）定义基准轴的参考平面。选取图17.11.6所示的基准面为参考平面。

（4）单击按钮，完成基准轴1的创建。

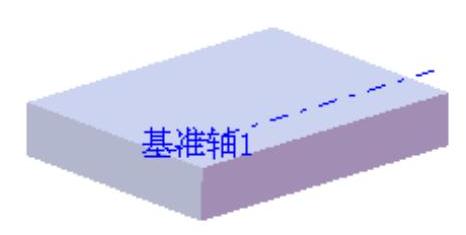

图17.11.5 创建基准轴1

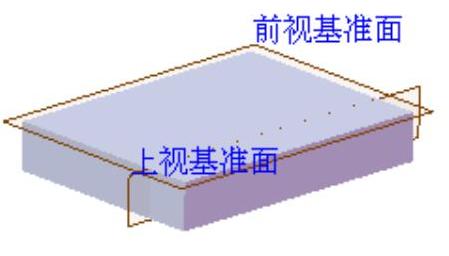

图17.11.6 定义基准轴的参考平面

Step4.创建图17.11.7所示的基准面1。选择下拉菜单命令；选取图17.11.8所示的模型表面和基准轴1为参考实体，单击区域的按钮，并在其后文本框后输入10.0，选中复选框。单击按钮，完成基准面1的创建。

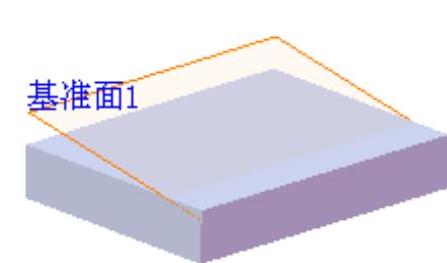

图17.11.7 创建基准面1

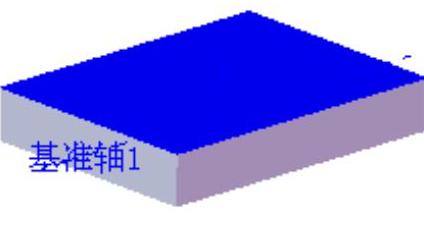

图17.11.8 定义参考实体

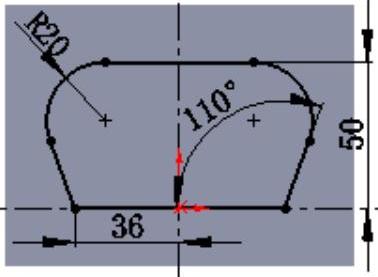

Step5.绘制图17.11.9所示的草图1。草图平面为图17.11.10所示的模型表面。

Step6.绘制图17.11.11所示的草图2。草图平面为基准面1。

图17.11.9 草图1

图17.11.10 定义草图平面

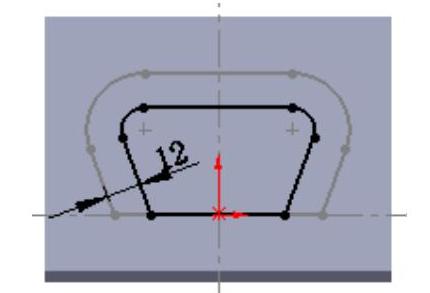

图17.11.11 草图2

Step7.创建图17.11.12所示的零件特征——放样1。

（1）选择命令。选择下拉菜单命令（或单击“特征（F）”工具栏中的按钮），系统弹出“放样”对话框。

（2）选择截面轮廓。依次选择草图1、草图2作为凸台放样特征的截面轮廓。

说明：凸台放样特征实际上是利用截面轮廓以渐变的方式生成，所以在选择的时候要注意截面轮廓的先后顺序，否则实体无法正确生成。

（3）选择引导线。本例中使用系统默认的引导线。

（4）单击按钮，完成放样1的创建。

Step8.创建圆角1。要圆角的对象为图17.11.13所示的边线，圆角半径为10.0。

Step9.创建圆角2。要圆角的对象为图17.11.14所示的边线，圆角半径为10.0。

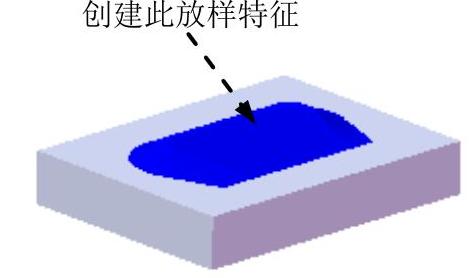

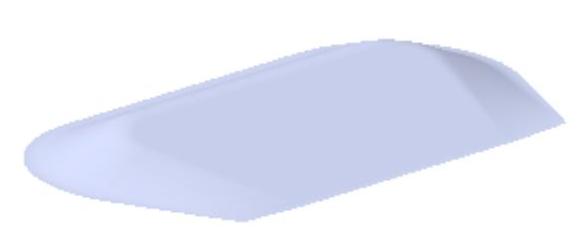

图17.11.12 创建放样1

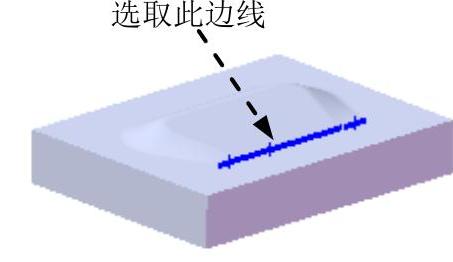

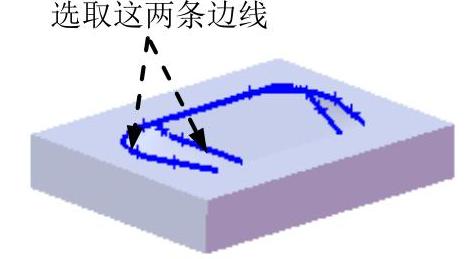

图17.11.13 选取圆角放1置参

图17.11.14 选取圆角2放置参

Step10.创建图17.11.15所示的零件特征——切除-拉伸1。选择下拉菜单命令；选取图17.11.16所示的模型表面为草图平面，绘制图17.11.17所示的横断面草图；采用系统默认的切除深度方向；在区域的下拉列表中选择选项。单击按钮，完成切除-拉伸1的创建。

图17.11.15 创建切除-拉伸1

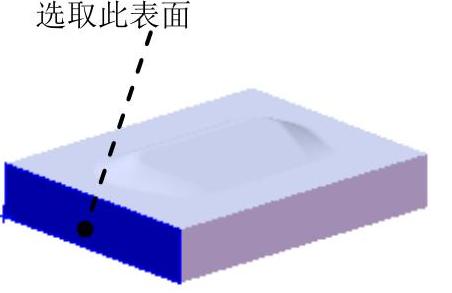

图17.11.16 定义草图平面

图17.11.17 横断面草图

Step11.创建图17.11.18所示的零件特征——成形工具9。

图17.11.18 创建成形工具9

（1）选择命令。选择下拉菜单命令。

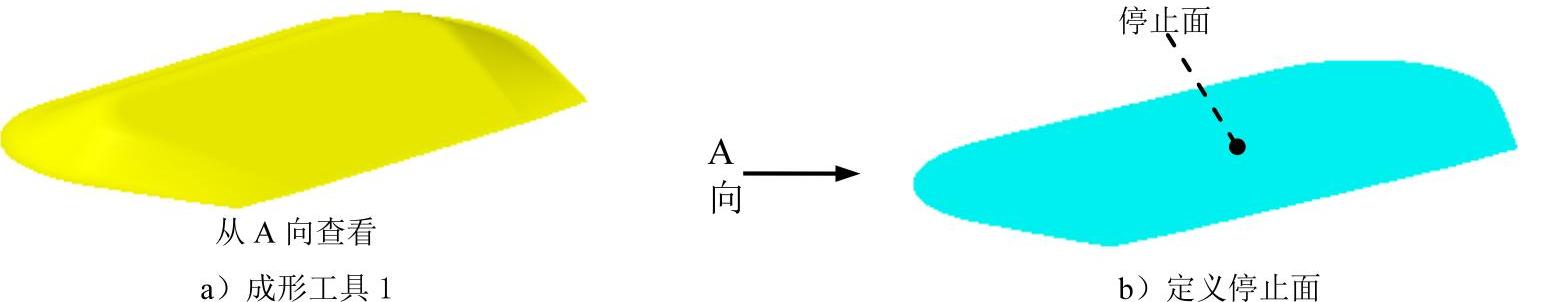

（2）定义成形工具属性。激活“成形工具”对话框的区域，选取图17.11.8b所示的模型表面作为成形工具的停止面。

（3）单击按钮，完成成形工具9的创建。

Step12.至此，成形工具9模型创建完毕。选择下拉菜单命令，把模型保存于D：\sw2012.6\work\ch17\，并命名为case_shaped_tool_09。

Step13.保存零件模型文件。
