Task1.创建成形工具1

Task1.创建成形工具1

成形工具1的零件模型及设计树如图15.2.1所示。

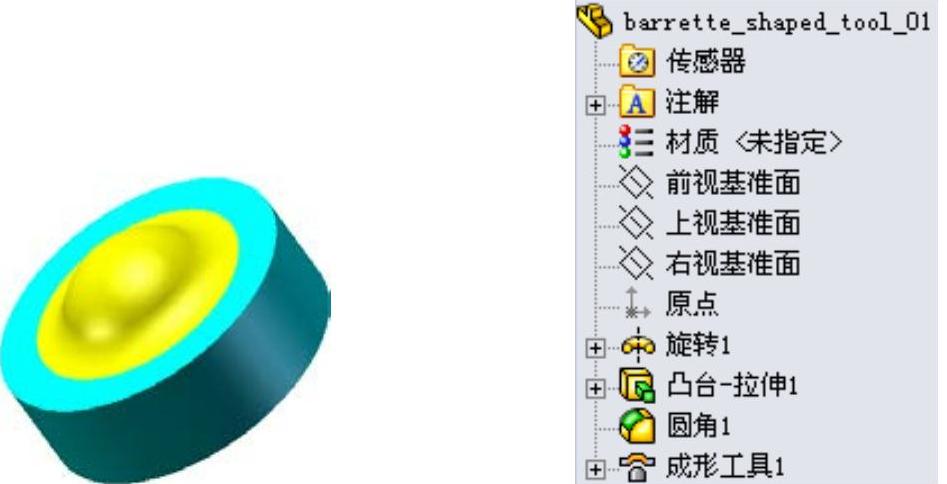

图15.2.1 零件模型及设计树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.创建图15.2.2所示的零件基础特征——旋转1。

（1）选择命令。选择下拉菜单命令。

（2）定义特征的横断面草图。

①定义草图基准面。选取前视基准面作为草图基准面。

②定义横断面草图。在草图环境中绘制横断面草图。

（3）定义旋转轴线。采用图15.2.3所示的中心线作为旋转轴线。

图15.2.2 旋转1

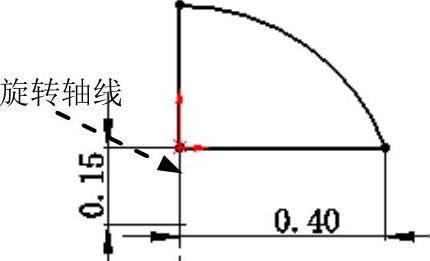

图15.2.3 横断面草图

（4）定义旋转属性。

①定义旋转方向。在“旋转”对话框区域的下拉列表中选择选项，采用系统默认的旋转方向。

②定义旋转角度。在区域的文本框中输入数值360.0。

（5）单击按钮，完成旋转1的创建。

Step3.创建图15.2.4所示的零件基础特征——凸台-拉伸1。

（1）选择命令。选择下拉菜单命令（或单击“特征（F）”工具栏中的按钮）。

（2）定义特征的横断面草图。

①定义草图基准面。选取图15.2.5所示的表面作为草图基准面。

②定义横断面草图。在草图环境中绘制图15.2.6所示的横断面草图。

③选择下拉菜单命令，退出草图环境，此时系统弹出“凸台-拉伸”对话框。

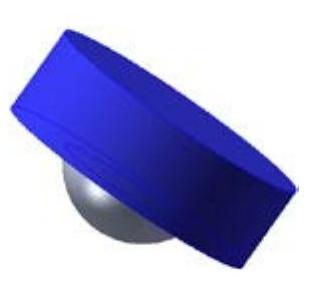

图15.2.4 凸台-拉伸1

图15.2.5 草图基准面

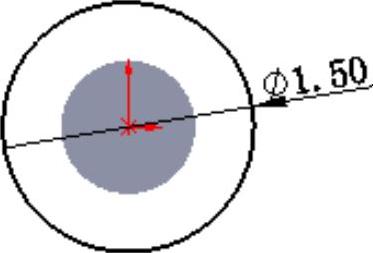

图15.2.6 横断面草图

（3）定义拉伸深度属性。

①定义深度方向。采用系统默认的深度方向。

②定义深度类型和深度值。在“凸台-拉伸”对话框区域的下拉列表中选择选项，在中输入深度值0.5。选中复选框。

（4）单击按钮，完成凸台-拉伸1的创建。

Step4.创建图15.2.7所示的圆角1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“圆角”对话框。

（2）定义圆角类型。采用系统默认的圆角类型。

（3）定义圆角对象。选取图15.2.7a所示的边线为要圆角的对象。

（4）定义圆角的半径。在区域的文本框中输入圆角半径值0.25。选取复选框。

（5）单击按钮，完成圆角1的创建。

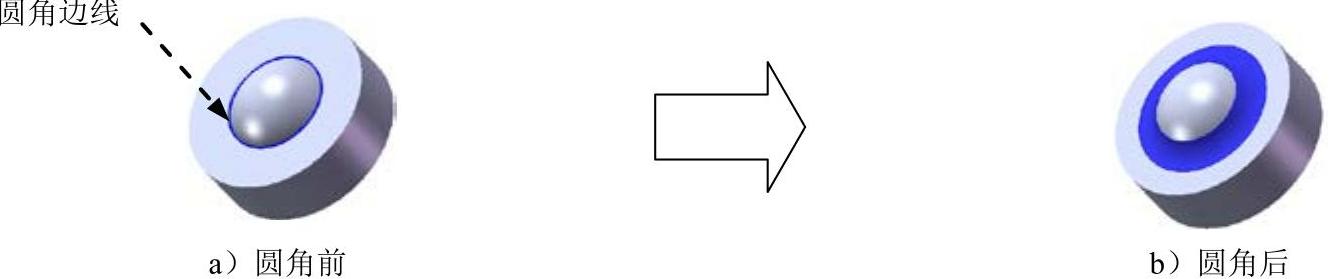

图15.2.7 圆角1

Step5.创建图15.2.8所示的零件特征——成形工具1。

（1）选择命令。选择下拉菜单命令。

（2）定义成形工具属性。激活“成形工具”对话框的区域，选取图15.2.8所示的模型表面为成形工具的停止面。

（3）单击按钮，完成成形工具1的创建。

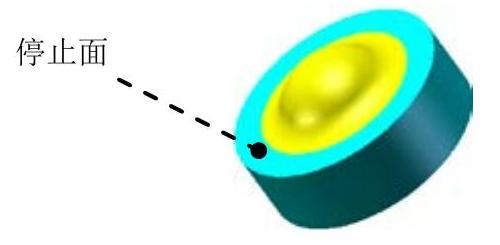

图15.2.8 成形工具1

Step6.至此，成形工具1模型创建完毕。选择下拉菜单命令，把模型保存于D：\sw12.6\work\ch15\，并命名为barrette_shaped_tool_01。

Step7.将成形工具调入设计库。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

（2）在“设计库”对话框中单击“创建文件位置”按钮，系统弹出“选取文件夹”对话框，在下拉列表中找到D：\sw12.6\work\ch15文件夹后，单击按钮。

（3）此时在设计库中出现节点，右击该节点，在弹出的快捷菜单中单击命令，完成成形工具调入设计库的设置。
