Task2.创建主体钣金件模型
主体钣金件模型及设计树如图12.2.36所示。
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。

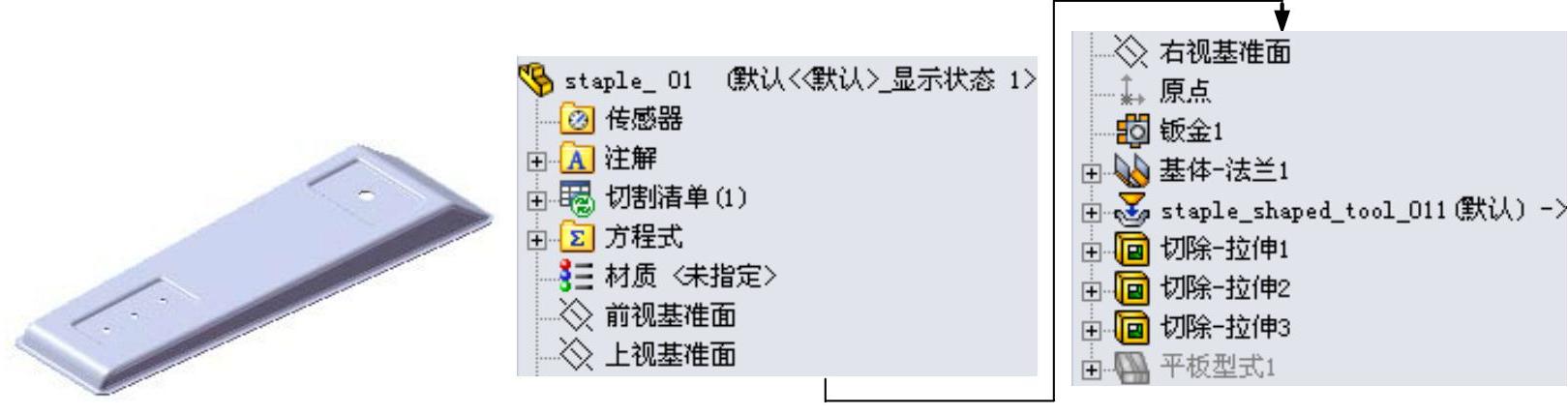

图12.2.36 钣金件模型及设计树
Step2.创建图12.2.37所示的钣金基础特征——基体-法兰1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮
）。
（2）定义特征的横断面草图。
①定义草图基准面。选取前视基准面作为草图基准面。
②定义横断面草图。在草图环境中绘制图12.2.38所示的横断面草图。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“基体法兰”对话框。
（3）定义钣金参数属性。
①定义钣金参数。在
区域的文本框
中输入厚度值0.5。取消对
的选中。
②定义钣金折弯系数。在
区域的下拉列表中选择
，把文本框
的因子系数改为0.4。
③定义钣金自动切释放槽类型。在
区域的下拉列表中选择
，选中
复选框，在
文本框中输入比例系数0.5。
（4）单击
按钮，完成基体-法兰1的创建。

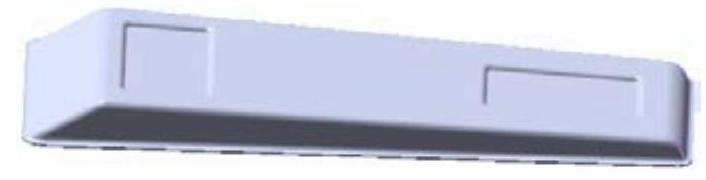

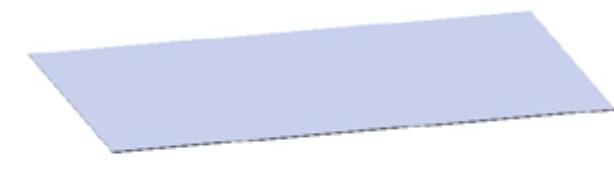

图12.2.37 基体-法兰1

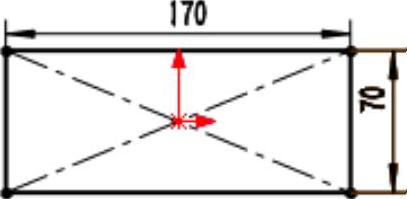

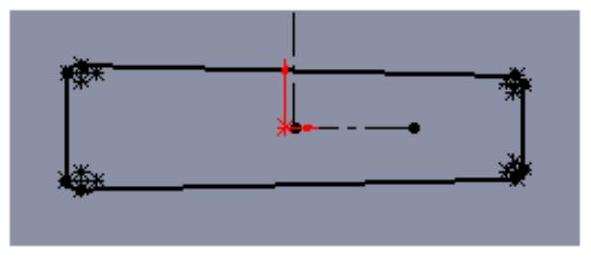

图12.2.38 横断面草图
Step3.创建图12.2.39所示的成形特征1。
（1）单击任务窗格中的“设计库”按钮
，打开“设计库”对话框。
（2）单击“设计库”对话框中的
节点，在设计库下部的列表框中选择“staple_shaped_tool_01”文件并拖动到图12.2.39所示的平面，并设置旋转角度安放合适位置，在弹出的“成形工具特征”对话框中单击
按钮。
（3）单击设计树中
节点前的“加号”，右击
特征，在弹出的快捷菜单中单击“编辑草图”按钮
，进入草图环境。
（4）编辑草图，如图12.2.40所示。退出草图环境，完成成形特征1的创建。
说明：通过键盘中的Tab键可以更改成形特征的方向。

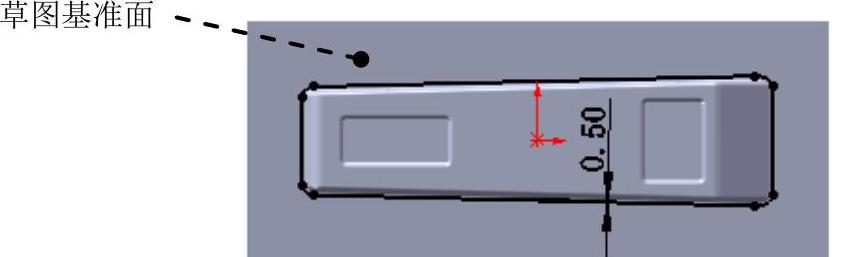

图12.2.39 成形特征1
图12.2.40 编辑草图
Step4.创建图12.2.41所示的切除-拉伸1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。(https://www.daowen.com)
①定义草图基准面。选取图12.2.42所示的表面作为草图基准面。
②定义横断面草图。在草图环境中绘制图12.2.42所示的横断面草图。

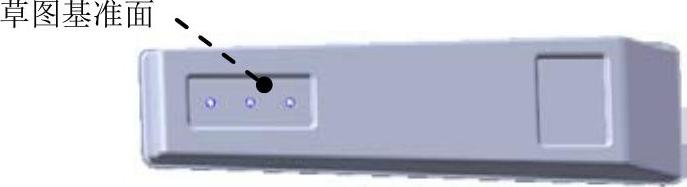

图12.2.41 切除-拉伸1

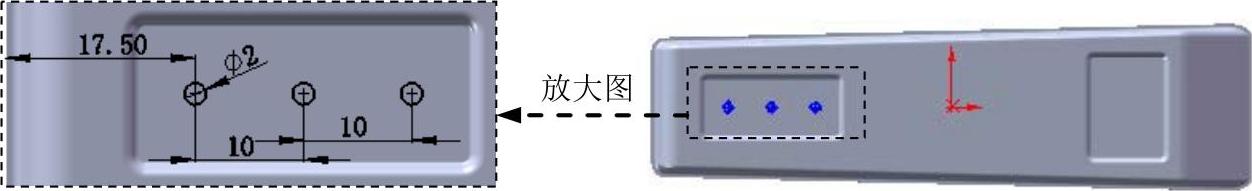

图12.2.42 横断面草图
（3）定义切除深度属性。在“切除-拉伸”对话框
区域的
下拉列表中选择
选项，选中
复选框、
复选框和
复选框。其他选择默认设置。
（4）单击
按钮，完成切除-拉伸1的创建。

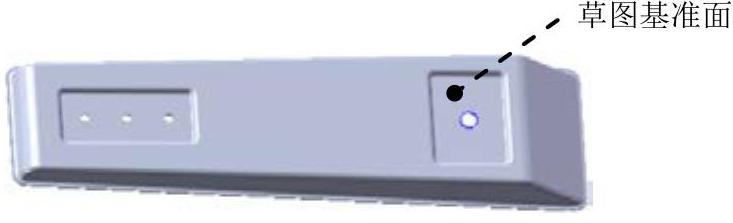

Step5.创建图12.2.43所示的切除-拉伸2。
（1）选择命令。选择下拉菜单
命令。
图12.2.43 切除-拉伸2
（2）定义特征的横断面草图。
①定义草图基准面。选取图12.2.43所示的表面作为草图基准面。
②定义横断面草图。在草图环境中绘制图12.2.44所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框
区域的
下拉列表中选择
选项，选中
复选框。其他选择默认设置值。
（4）单击
按钮，完成切除-拉伸2的创建。

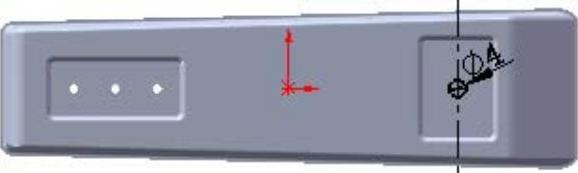

图12.2.44 横断面草图
Step6.创建图12.2.45所示的切除-拉伸3。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。
①定义草图基准面。选取图12.2.45所示的表面作为草图基准面。
②定义横断面草图。在草图环境中绘制图12.2.46所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框
区域的
下拉列表中选择
选项，选中
复选框。
（4）单击
按钮，完成切除-拉伸3的创建。
图12.2.45 切除-拉伸3
图12.2.46 横断面草图
Step7.至此，钣金件1模型创建完毕。选择下拉菜单
命令，将模型命名为staple_01，即可保存钣金件模型。
