Task2.创建成形工具5

Task2.创建成形工具5

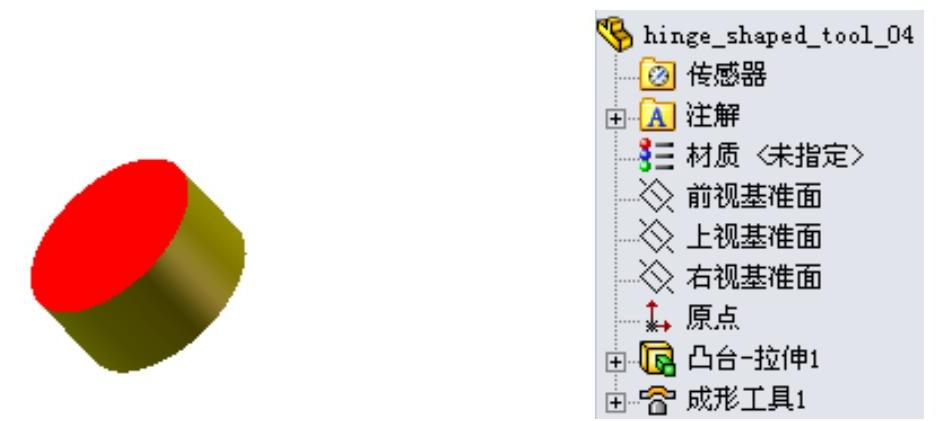

成形工具5的零件模型及设计树如图16.6.18所示。

图16.6.18 零件模型及设计树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.创建图16.6.19所示的零件基础特征——凸台-拉伸1。

（1）选择命令。选择下拉菜单命令（或单击“特征（F）”工具栏中的按钮）。

（2）定义特征的横断面草图。

①定义草图基准面。选取前视基准面作为草图基准面。

②定义横断面草图。在草图环境中绘制图16.6.20所示的横断面草图。

③选择下拉菜单命令，退出草图环境，此时系统弹出“凸台-拉伸”对话框。

（3）定义拉伸深度属性。

①定义深度方向。采用系统默认的深度方向。

②定义深度类型和深度值。在“凸台-拉伸”对话框区域的下拉列表中选择选项，在中输入深度值2.0。

（4）单击按钮，完成凸台-拉伸1的创建。(https://www.daowen.com)

图16.6.19 凸台-拉伸1

图16.6.20 横断面草图

Step3.创建图16.6.21所示的零件特征——成形工具5。

（1）选择命令。选择下拉菜单命令。

（2）定义成形工具属性。

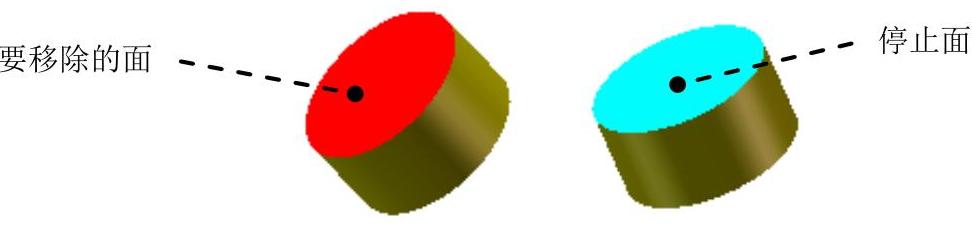

①定义停止面。激活“成形工具”对话框的区域，选取图16.6.21所示的模型表面为成形工具的停止面。

②定义移出面。激活“成形工具”对话框的区域，选取停止面的对面为成形工具的移除面，图16.6.21所示。

（3）单击按钮，完成成形工具5的创建。

图16.6.21 成形工具1

Step4.至此，成形工具模型5创建完毕。选择下拉菜单命令，把模型保存于D：\sw12.6\work\ch16\，并命名为hinge_shaped_tool_05。
