Task5.创建机箱底盖的初步模型

Task5.创建机箱底盖的初步模型

Step1.创建新零件。选择下拉菜单978-7-111-37212-7-Chapter17-337.jpg978-7-111-37212-7-Chapter17-338.jpg978-7-111-37212-7-Chapter17-339.jpg978-7-111-37212-7-Chapter17-340.jpg978-7-111-37212-7-Chapter17-341.jpg命令。

Step2.完成上步操作后,系统将自动选择“草图绘制”命令。选择CASE_BOTTOM为草图平面,绘制图17.4.8所示的草图。

Step3.创建图17.4.9所示的基体-法兰1。

(1)选择命令。选择下拉菜单978-7-111-37212-7-Chapter17-342.jpg978-7-111-37212-7-Chapter17-343.jpg978-7-111-37212-7-Chapter17-344.jpg978-7-111-37212-7-Chapter17-345.jpg978-7-111-37212-7-Chapter17-346.jpg命令。

(2)定义特征的横断面草图。选取上步绘制的草图作为横断面草图。在草图工具栏中单击978-7-111-37212-7-Chapter17-347.jpg命令,退出草图环境,此时系统弹出“基体法兰”对话框。

(3)定义拉伸深度属性。采用系统默认的深度方向。在“基体法兰”对话框的978-7-111-37212-7-Chapter17-348.jpg区域中,输入厚度值0.5。在978-7-111-37212-7-Chapter17-349.jpg区域中的下拉列表中选择978-7-111-37212-7-Chapter17-350.jpg选项,并在其文本框中输入0.4。

(4)单击978-7-111-37212-7-Chapter17-351.jpg按钮,完成基体-法兰1的创建。

Step4.保存文件。选择下拉菜单978-7-111-37212-7-Chapter17-352.jpg978-7-111-37212-7-Chapter17-353.jpg978-7-111-37212-7-Chapter17-354.jpg命令,将新建的文件保存至D:\sw2012.6\work\ch17\computer_case\orign目录下。在“另存为”对话框的文件名文本框中输入BOTTOM_COVER,单击此对话框中的978-7-111-37212-7-Chapter17-355.jpg按钮。


图17.4.8 草图

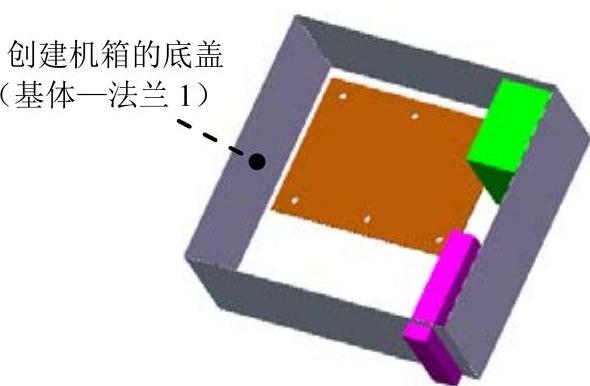

图17.4.9 创建机箱底盖
