Task1.创建成形工具5

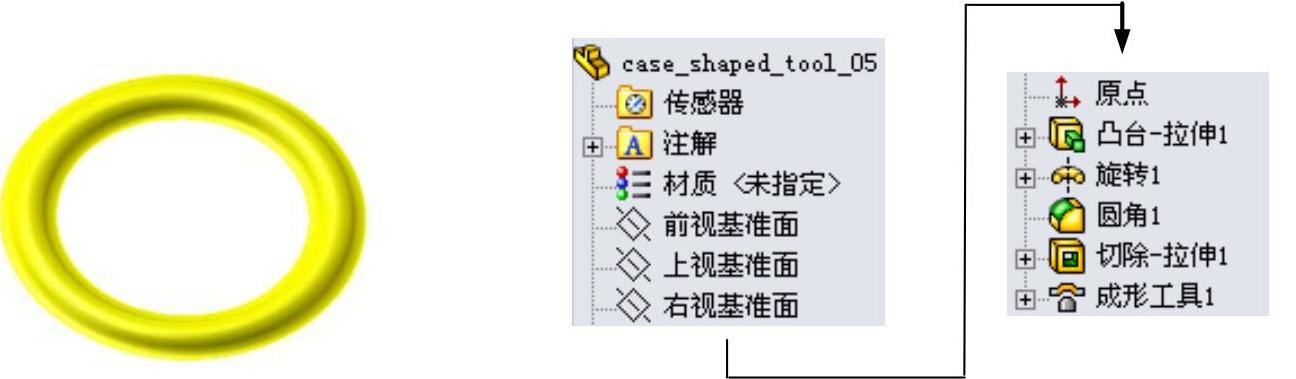

成形工具5模型及设计树如图17.10.2所示。
图17.10.2 成形工具5模型及设计树
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。
Step2.创建图17.10.3所示的零件基础特征——凸台-拉伸1。选择下拉菜单
命令；选取前视基准面作为草图平面，绘制图17.10.4所示的横断面草图；采用系统默认的深度方向，在
区域的下拉列表中选择
选项，输入深度值8.0。单击
按钮，完成凸台-拉伸1的创建。

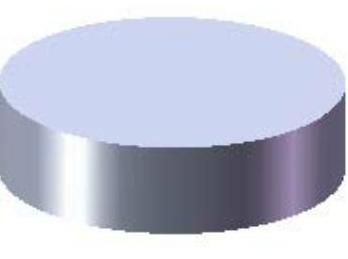

图17.10.3 创建凸台-拉伸
图17.10.4 横断面草图
Step3.创建图17.10.5所示的零件基础特征——旋转1。
（1）选择命令。选择下拉菜单
命令。
（2）定义草图平面。选取上视基准面作为草图平面，绘制图17.10.6所示的横断面草图。
（3）定义旋转轴线。采用图17.10.6所示的中心线作为旋转轴线。

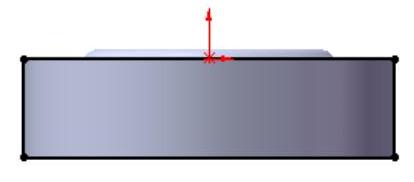

图17.10.5 创建旋转1

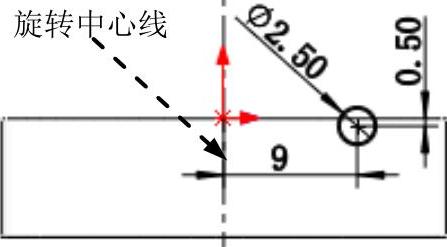

图17.10.6 横断面草图
（4）定义旋转属性。在“旋转”对话框
区域的下拉列表中选择
选项，采用系统默认的旋转方向。在
区域的
文本框中输入数值360，并选中
复选框。(https://www.daowen.com)
（5）单击对话框中的
按钮，完成旋转1的创建。
Step4.创建倒圆角1。选取图17.10.7所示的两条边线为圆角放置参照，圆角半径值为1.0。
图17.10.7 创建倒圆角1
Step5.创建图17.10.8a所示的零件特征——切除-拉伸1。选择下拉菜单
命令；选取上视基准面为草图平面，绘制图17.10.9所示的横断面草图；采用系统默认的切除深度方向；在
区域的
下拉列表中选择
，选中
选项。单击
按钮，完成切除-拉伸1的创建。

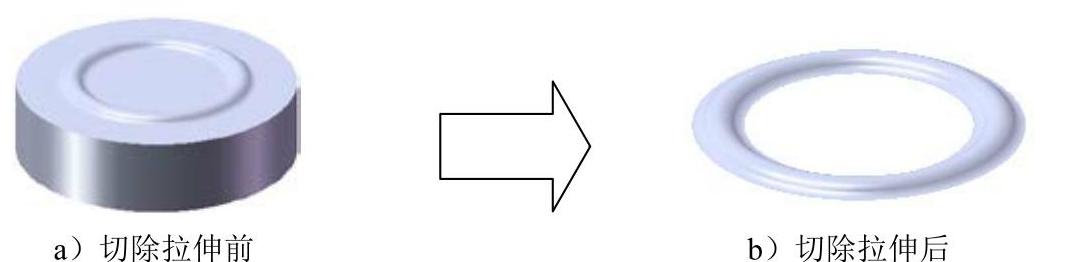

图17.10.8 创建切除-拉伸1
图17.10.9 横断面草图
Step6.创建图17.10.10a所示的零件特征——成形工具5。

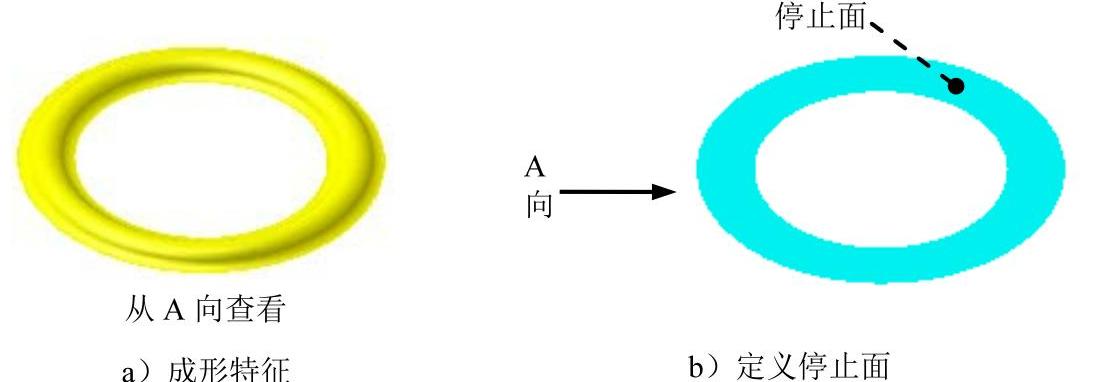

图17.10.10 创建成形工具5
（1）选择命令。选择下拉菜单
命令。
（2）定义成形工具属性。激活“成形工具”对话框的
区域，选取图17.10.10b所示的模型表面作为成形工具的停止面。
（3）单击
按钮，完成成形工具5的创建。
Step7.至此，成形工具5模型创建完毕。选择下拉菜单
命令，把模型保存于D：\sw2012.6\work\ch17\，并命名为case_shaped_tool_05。
