Task2.创建主体零件模型

Task2.创建主体零件模型

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

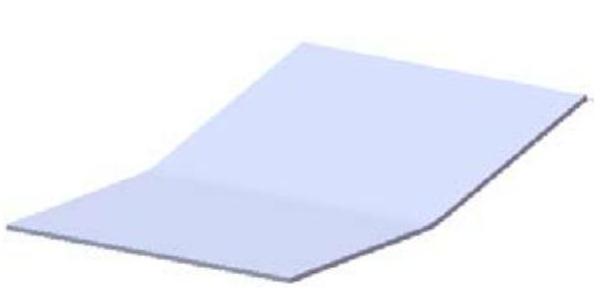

Step2.创建图9.10所示的钣金基础特征——基体-法兰1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮）。

（2）定义特征的横断面草图。选取前视基准面作为草图基准面，在草图环境中绘制图9.11所示的横断面草图；此时系统弹出“基体法兰”对话框。

（3）定义拉伸深度属性。在区域的下拉列表中选择选项，在文本框中输入深度值80.0。

（4）定义钣金参数属性。

①定义钣金参数。在区域的文本框中输入厚度值0.2，在文本框中输入折弯半径值0.2。

②定义钣金折弯系数。在区域的下拉列表中选择选项，把文本框的因子系数改为0.4。

③定义钣金自动切释放槽类型。在区域的下拉列表中选择选项，选中复选框，在文本框中输入比例系数0.5。

（5）单击按钮，完成基体-法兰1的创建。

图9.10 基体-法兰1

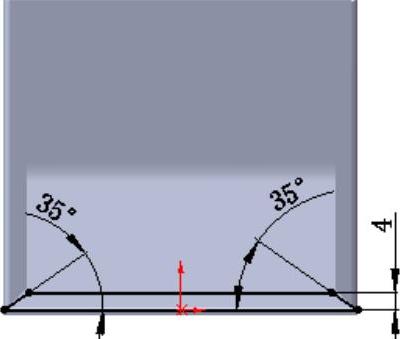

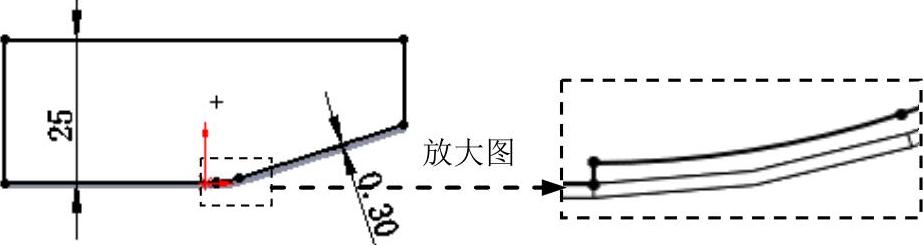

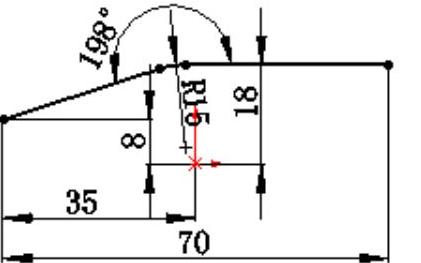

图9.11 横断面草图

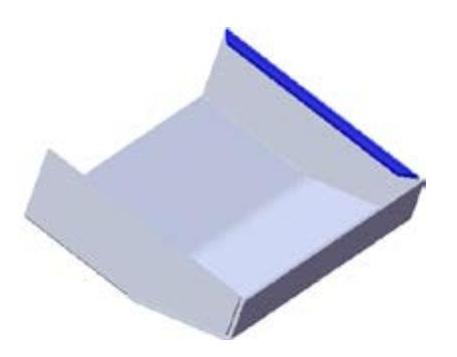

Step3.创建图9.12所示的钣金特征——边线-法兰1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏中的按钮）。

（2）定义特征的边线。选取图9.13所示的模型边缘为生成的边线法兰的边线。

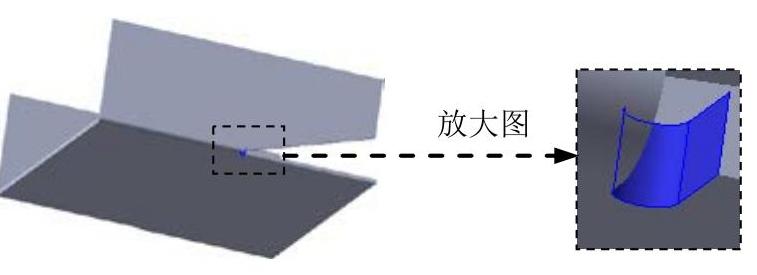

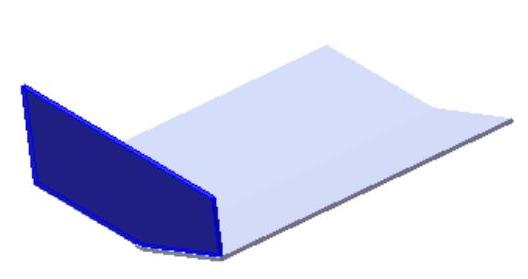

图9.12 边线-法兰1

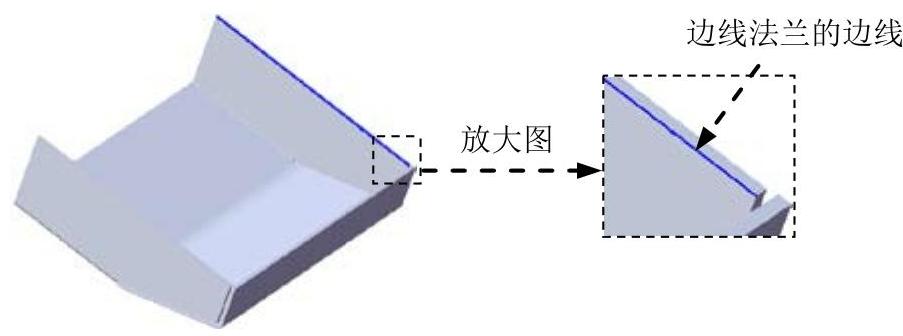

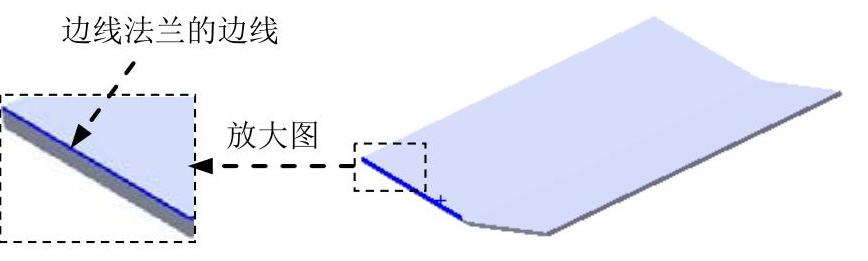

图9.13 边线法兰的边线

（3）定义法兰参数。

①定义法兰角度值。在区域的文本框中输入角度值90.0。

②定义长度类型和长度值。在区域的下拉列表中选择选项，在文本框中输入深度值1.0。

③定义法兰位置。在区域中，单击“材料在内”按钮。

（4）单击按钮，完成边线-法兰1的初步创建。

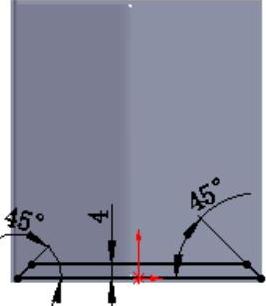

（5）编辑边线-法兰1的草图。在设计树的上右击，在系统弹出的快捷菜单中单击命令，系统进入草图环境。绘制图9.14所示的草图。退出草图环境，此时系统完成边线-法兰1的创建。

图9.14 边线-法兰1草图

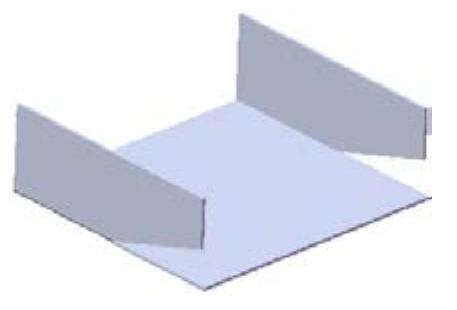

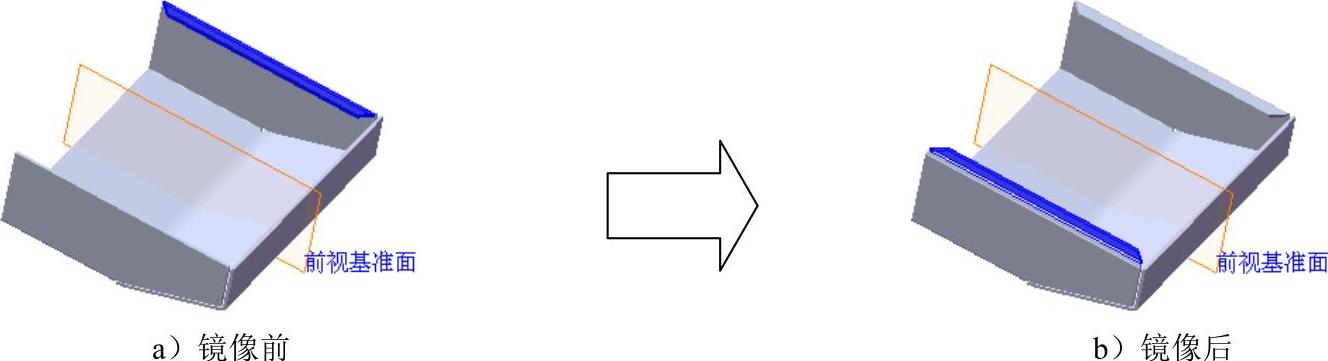

Step4.创建图9.15所示的镜像1。

（1）选择命令。选择下拉菜单命令。

（2）定义镜像基准面。选取前视基准面作为镜像基准面。

（3）定义镜像对象。选择边线法兰1作为镜像1的对象。

（4）单击按钮，完成镜像1的创建。

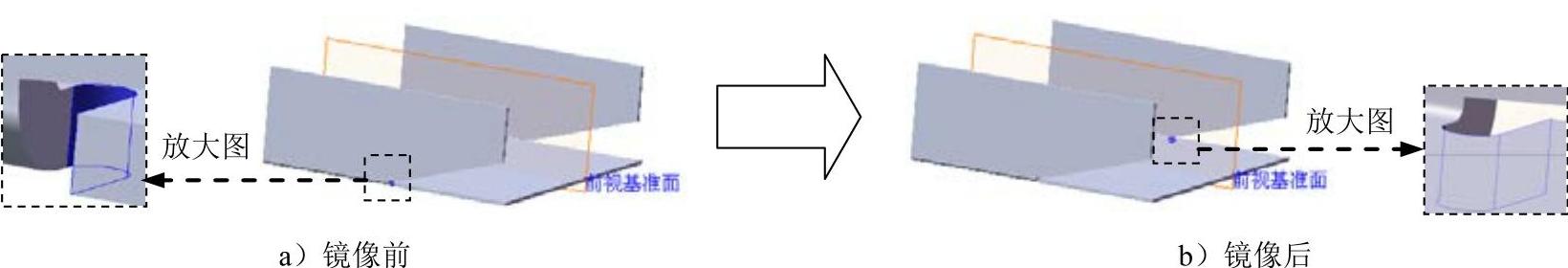

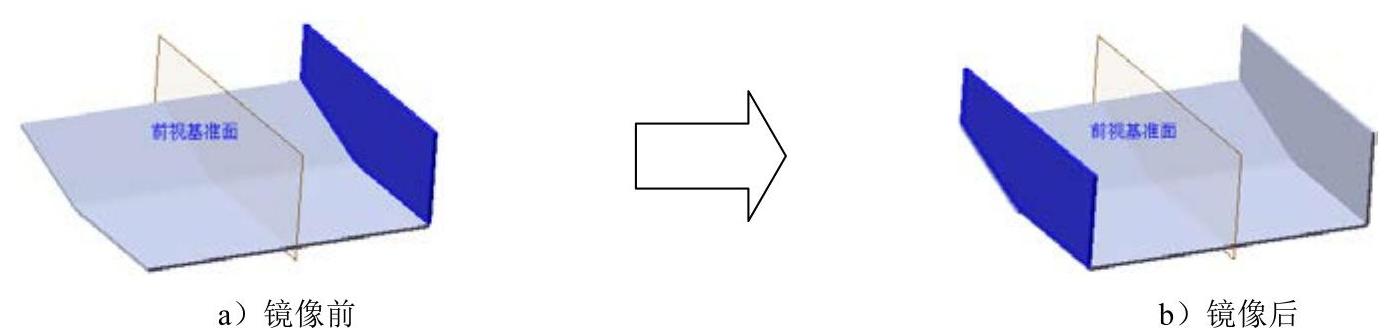

图9.15 镜像1

Step5.创建图9.16所示的钣金特征——展开1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“展开”按钮），系统弹出“展开”对话框。

（2）定义固定面。选取图9.17所示的模型表面为固定面。

（3）定义展开的折弯特征。在“展开”对话框中单击按钮，系统将模型中所有可展平的折弯特征显示在列表框中，然后删除边线折弯1和镜像折弯1。

（4）单击按钮，完成展开1的创建。

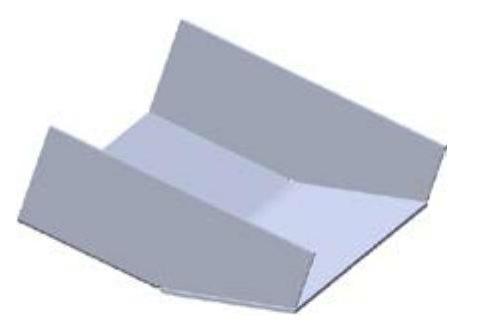

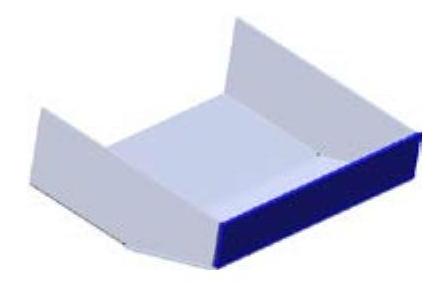

图9.16 展开1

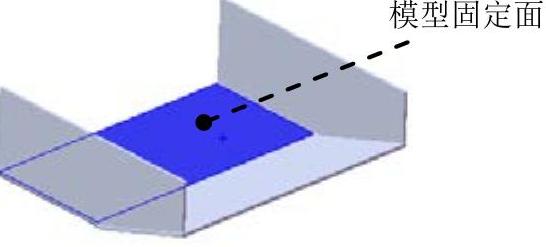

图9.17 模型固定面

Step6.创建图9.18所示的切除-拉伸1。

（1）选择命令。选择下拉菜单命令。

（2）定义特征的横断面草图。

①定义草图基准面。选取图9.19所示的模型表面作为草图基准面。

图9.18 切除-拉伸1

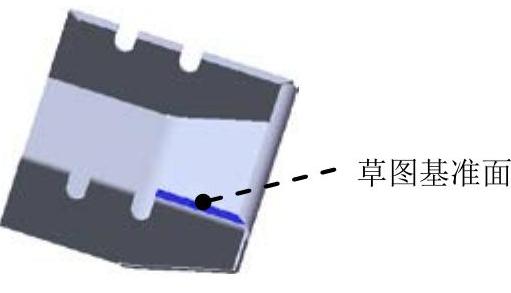

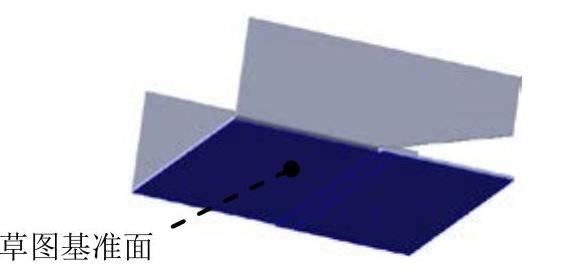

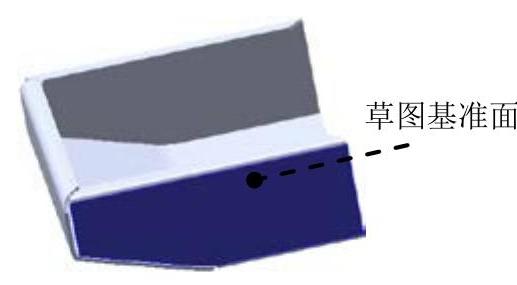

图9.19 草图基准面

②定义横断面草图。在草图环境中绘制图9.20所示的横断面草图。

（3）定义切除深度属性。在“切除-拉伸”对话框的区域选中复选框和复选框，其他采用系统默认设置值。

（4）单击按钮，完成切除-拉伸1的创建。

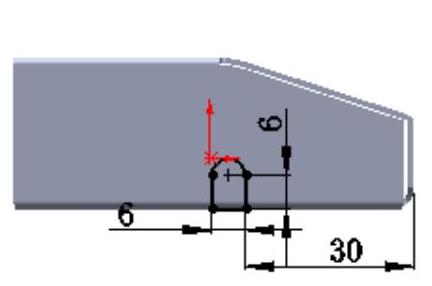

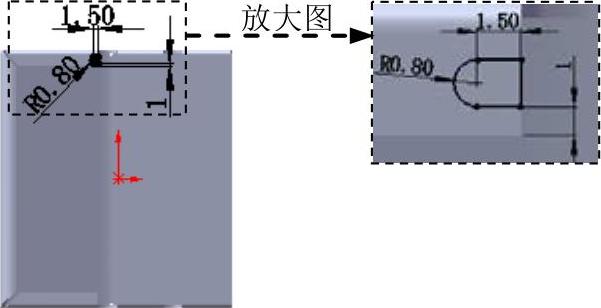

图9.20 横断面草图

Step7.创建图9.21所示的镜像2。

（1）选择命令。选择下拉菜单命令。

（2）定义镜像基准面。选取前视基准面作为镜像基准面。

（3）定义镜像对象。选择切除-拉伸1作为镜像2的对象。

（4）单击按钮，完成镜像2的创建。

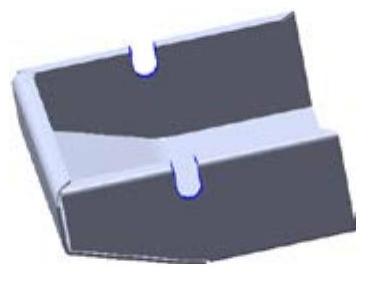

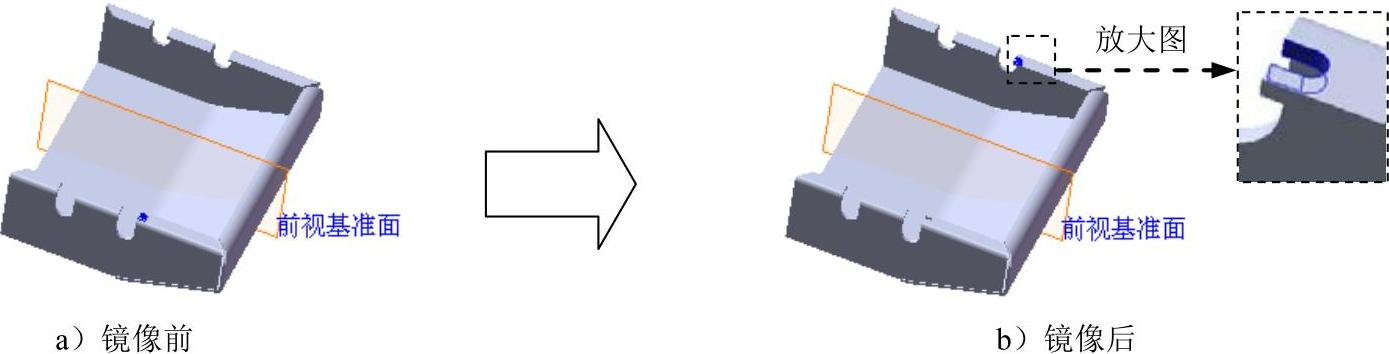

图9.21 镜像2

Step8.创建图9.22所示的钣金特征——折叠1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“折叠”按钮），系统弹出“折叠”对话框。

（2）定义固定面。选取展开1特征的固定面为固定面。

（3）定义折叠的折弯特征。在“折叠”对话框中单击按钮，系统将模型中所有可折叠的折弯特征显示在列表框中。

（4）单击按钮，完成折叠1的创建。

Step9.创建图9.23所示的钣金特征——边线-法兰2。

图9.22 折叠1

图9.23 边线-法兰2

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏中的按钮）。

（2）定义特征的边线。选取图9.24所示的模型边缘为生成的边线法兰的边线。

（3）定义法兰参数。

①定义法兰角度值。在区域的文本框中输入角度值72.0。

②定义长度类型和长度值。在“边线法兰”对话框的区域的下拉列表中选择选项，激活文本框，选取图9.24所示的顶点。

③定义法兰位置。在区域中单击“折弯在外”按钮。

（4）单击按钮，完成边线-法兰2的创建。

Step10.创建图9.25所示的钣金特征——边线-法兰3。

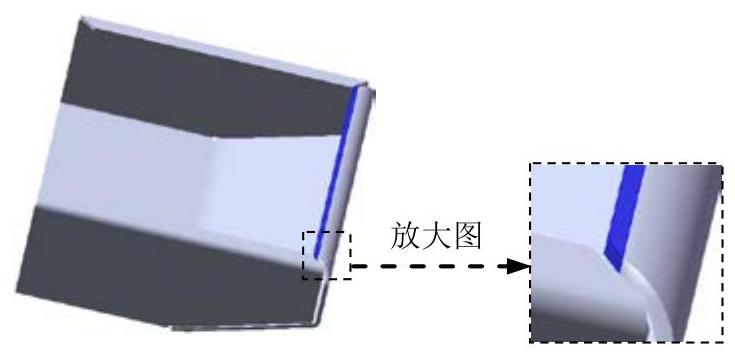

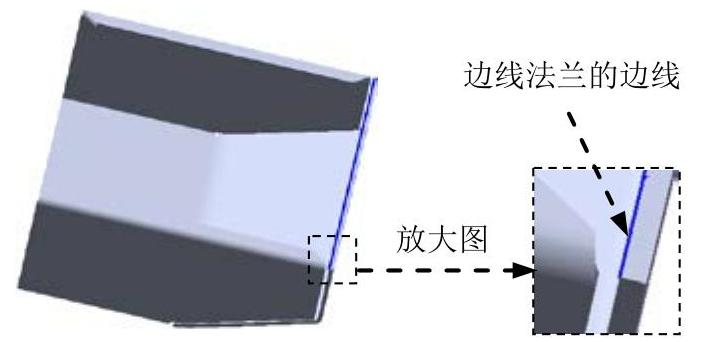

图9.24 边线法兰的边线

图9.25 边线-法兰3

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏中的按钮）。

（2）定义特征的边线。选取图9.26所示的模型边缘为生成的边线法兰的边线。

（3）定义法兰参数。

①定义法兰参数。在区域的文本框中输入折弯半径0.5。

②定义法兰角度值。在区域的文本框中输入角度值90.0。

③定义长度类型和长度值。在“边线法兰”对话框的区域的下拉列表中选择选项，在文本框中输入深度值1.0。

④定义法兰位置。在区域中，单击“材料在外”按钮。

（4）单击按钮，完成边线-法兰3的初步创建。

（5）编辑边线-法兰3的草图。在设计树的上右击，在系统弹出的快捷菜单中单击命令，系统进入草图环境。绘制图9.27所示的草图。退出草图环境，此时系统完成边线-法兰3的创建。

图9.26 边线法兰的边线

图9.27 边线-法兰3草图

Step11.创建图9.28所示的镜像3。

图9.28 镜像3

（1）选择命令。选择下拉菜单命令。

（2）定义镜像基准面。选取前视基准面作为镜像基准面。

（3）定义镜像对象。选择边线法兰3作为镜像3的对象。

（4）单击按钮，完成镜像3的创建。

Step12.创建图9.29所示的钣金特征——边线-法兰4。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏中的按钮）。

（2）定义特征的边线。选取图9.30所示的模型边缘为生成的边线法兰的边线。

图9.29 边线-法兰4

图9.30 边线法兰的边线

（3）定义法兰参数。

①定义法兰参数。在区域的文本框中输入折弯半径3.0。

②定义法兰角度值。在区域的文本框中输入角度值90.0。

③定义长度类型和长度值。在“边线法兰”对话框的区域的下拉列表中选择选项，在文本框中输入深度值5，在此区域中单击“外部虚拟交点”按钮。

④定义法兰位置。在区域中单击“折弯在外”按钮。

（4）单击按钮，完成边线-法兰4的初步创建。

（5）编辑边线-法兰4的草图。在设计树的上右击，在系统弹出的快捷菜单中单击按钮，系统进入草图环境。绘制图9.31所示的草图。退出草图环境，此时系统完成边线-法兰4的创建。

（6）编辑边线-法兰4的特征。在设计树的上右击，在系统弹出的快捷菜单中单击按钮，系统弹出边线-法兰4对话框。在区域中单击“材料在外”按钮，然后单击按钮，此时系统完成边线-法兰4的创建。

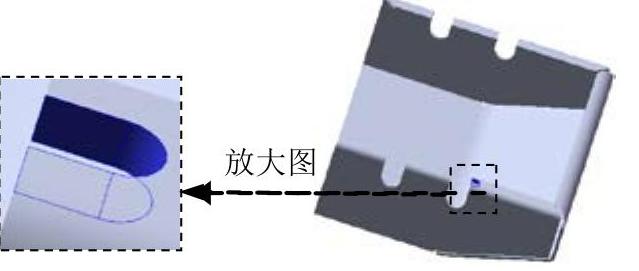

Step13.创建图9.32所示的切除-拉伸2。

图9.31 边线-法兰4草图

图9.32 切除-拉伸2

（1）选择命令。选择下拉菜单命令。

（2）定义特征的横断面草图。

①定义草图基准面。选取图9.33所示的模型表面作为草图基准面。

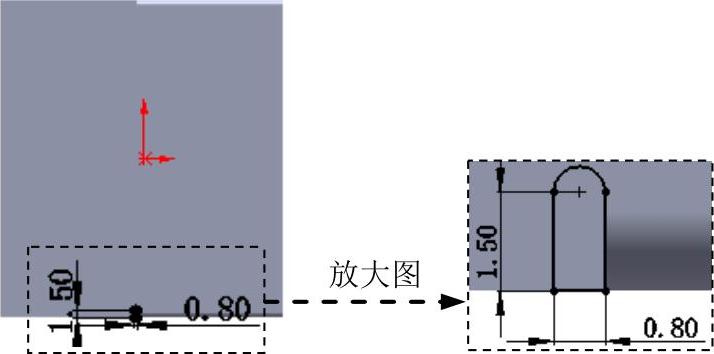

②定义横断面草图。在草图环境中绘制图9.34所示的横断面草图。

图9.33 草图基准面

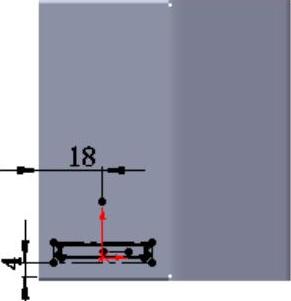

图9.34 横断面草图

（3）定义切除深度属性。在“切除-拉伸”对话框的区域的下拉列表中选择选项，选中复选框，其他采用系统默认设置值。

（4）单击按钮，完成切除-拉伸2的创建。

Step14.创建图9.35所示的阵列（线性）1。

（1）选择下拉菜单命令，系统弹出“线性阵列”对话框。

（2）定义阵列源特征。单击区域中的文本框，选取切除-拉伸2作为阵列的源特征。

（3）定义阵列参数。

①定义方向1的参考边线。选择图9.36所示的边线为方向1的参考边线。

②定义方向1的参数。在区域的文本框中输入数值20.0；在文本框中输入数值2。

（4）单击按钮，完成阵列（线性）1的创建。

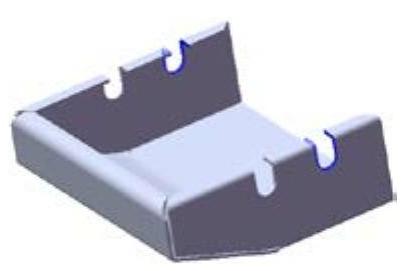

图9.35 阵列（线性）1

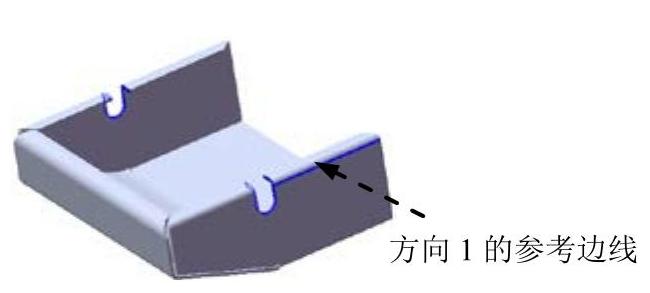

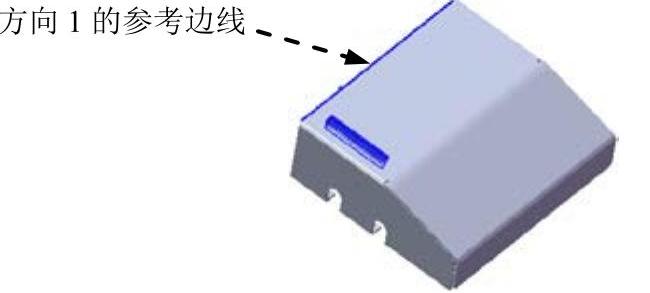

图9.36 选择参考边线

Step15.创建图9.37所示的切除-拉伸3。

（1）选择命令。选择下拉菜单命令。

（2）定义特征的横断面草图。

①定义草图基准面。选取图9.38所示的模型表面作为草图基准面。

图9.37 切除-拉伸2

图9.38 草图基准面

②定义横断面草图。在草图环境中绘制图9.39所示的横断面草图。

（3）定义切除深度属性。在“切除-拉伸”对话框的区域的下拉列表中选择选项，选中复选框与复选框，其他采用系统默认设置值。

（4）单击按钮，完成切除-拉伸3的创建。

图9.39 横断面草图

Step16.创建图9.40所示的镜像4。

（1）选择命令。选择下拉菜单命令。

（2）定义镜像基准面。选取前视基准面作为镜像基准面。

（3）定义镜像对象。选择切除-拉伸3作为镜像4的对象。

（4）单击按钮，完成镜像4的创建。

图9.40 镜像4

Step17.创建图9.41所示的成形特征1。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

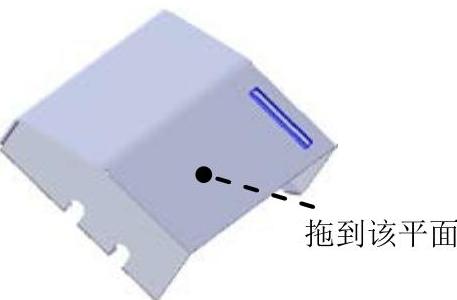

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“hearter_cover_shaped_tool_01”文件，并拖动到图9.41所示的平面，在系统弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在系统弹出的快捷菜单中单击命令，进入草图环境。

（4）编辑草图，如图9.42所示。退出草图环境，完成成形特征1的创建。

图9.41 成形特征1

图9.42 编辑草图

Step18.创建图9.43所示的阵列（线性）2。

（1）选择下拉菜单命令，系统弹出“线性阵列”对话框。

（2）定义阵列源特征。单击区域中的文本框，选取成形特征1作为阵列的源特征。

（3）定义阵列参数。

①定义方向1的参考边线。选择图9.44所示的边线为方向1的参考边线。

②定义方向1的参数。在区域的文本框中输入数值7.0；在文本框中输入数值10。

图9.43 阵列（线性）2

图9.44 选择参考边线

（4）单击按钮，完成阵列（线性）2的创建。

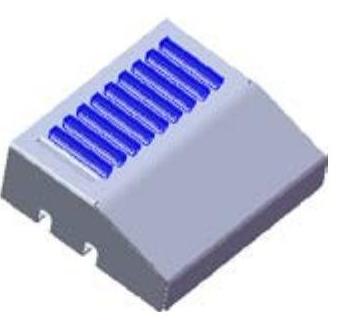

Step19.至此，钣金件模型创建完毕。选择下拉菜单命令，将模型命名为heater_cover，即可保存钣金件模型。
