Task2.创建机箱右面板

Task2.创建机箱右面板

Step1.在装配件中打开机箱右面板（RIGHT_COVER）。在设计树中选择后右击，在系统弹出的快捷菜单中单击按钮。

Step2.创建图17.12.13所示的切除-拉伸1。选择下拉菜单命令；选取图17.12.13所示的模型表面作为草图平面，绘制图17.12.14所示的横断面草图；在区域的下拉列表中选择选项。单击按钮，完成切除-拉伸1的创建。

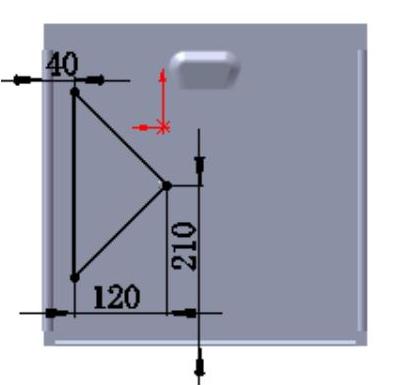

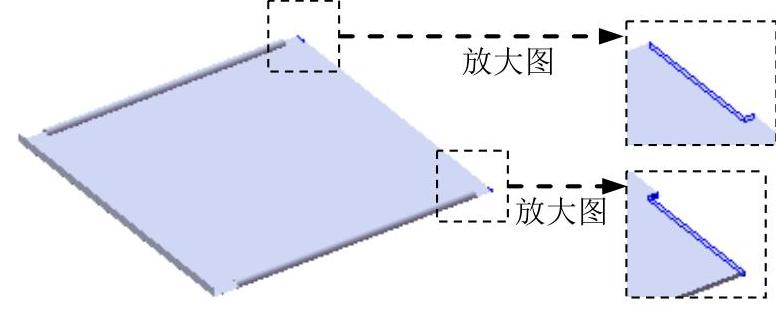

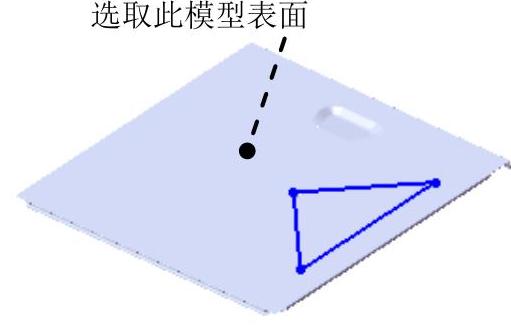

图17.12.13 创建切除-拉伸1

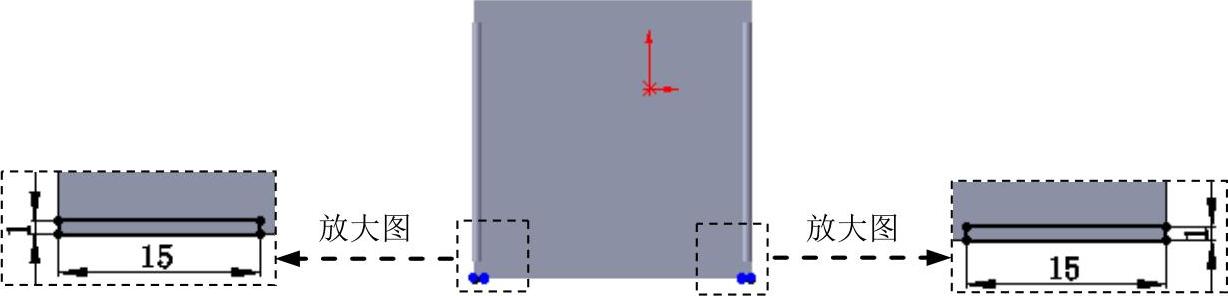

图17.12.14 横断面草图

Step3.创建图17.12.15所示的褶边1。

（1）选择命令。选择下拉菜单命令，系统弹出“褶边”对话框。

（2）定义特征的边线。单击区域中的“折弯在外”按钮，选取图17.12.16所示的模型边线为生成褶边的边线。

（3）定义褶边类型和大小。单击区域中“滚轧”按钮。在文本框中输入角度值180，在文本框中输入数值6.0。

（4）单击按钮，完成褶边1的创建。

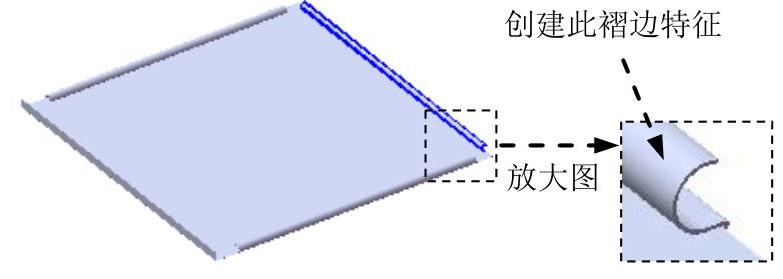

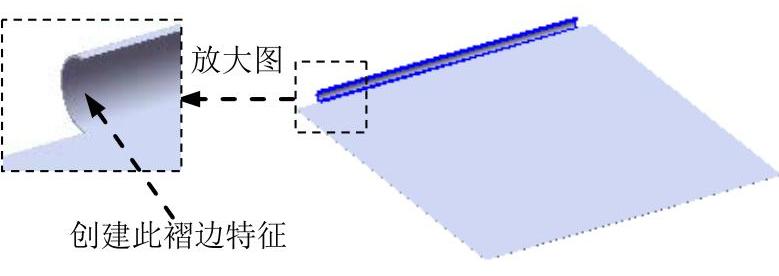

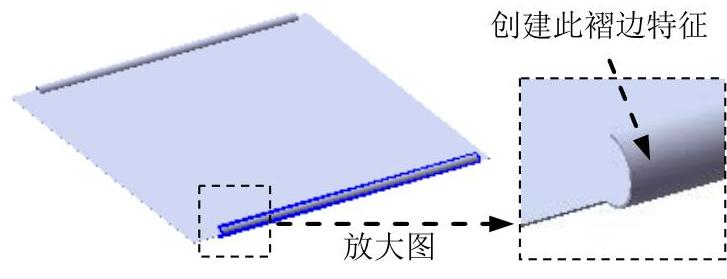

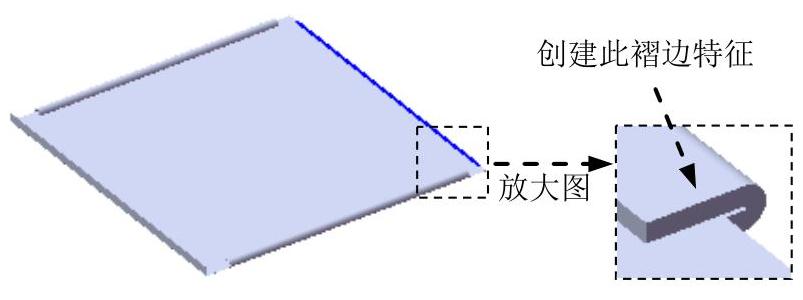

图17.12.15 创建褶边1

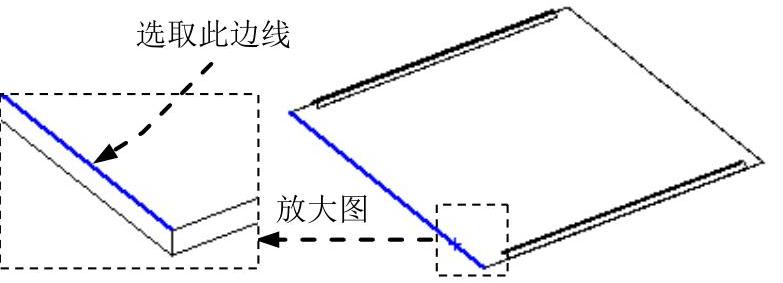

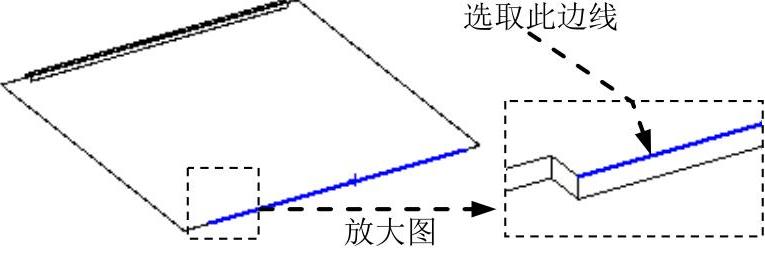

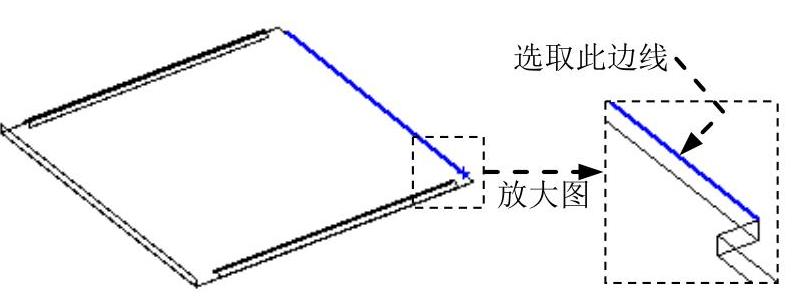

图17.12.16 定义特征的边线

Step4.创建图17.12.17所示的钣金特征——绘制的折弯1。

（1）选择命令。选择下拉菜单命令。

（2）定义草图平面。选取图17.12.18所示的模型表面为草图平面。

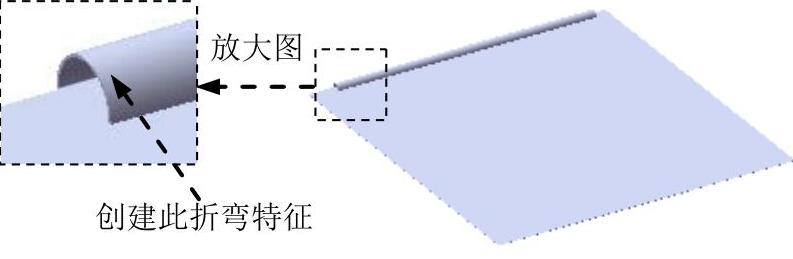

图17.12.17 创建绘制的折弯1

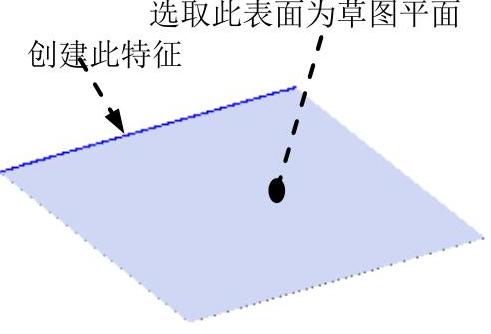

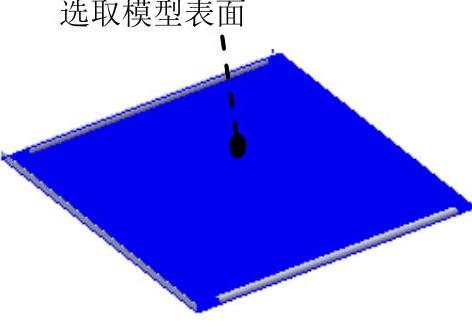

图17.12.18 定义草图平面

（3）定义横断面草图。在草图环境中绘制图17.12.19所示的横断面草图。

（4）定义绘制的折弯参数。定义图17.12.20所示的固定侧；单击选项中“材料在外”按钮，并在文本框中输入值90。

（5）单击按钮，完成绘制的折弯1的创建。

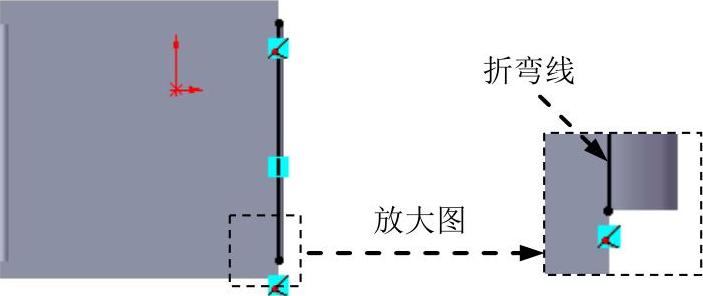

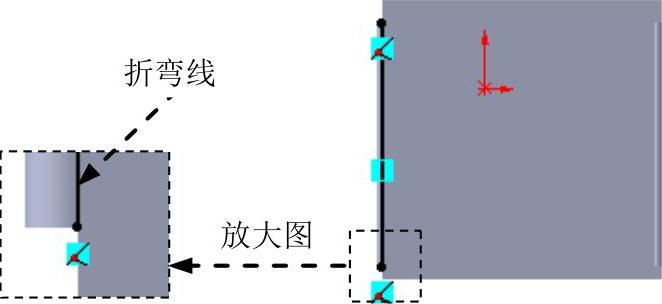

图17.12.19 折弯线

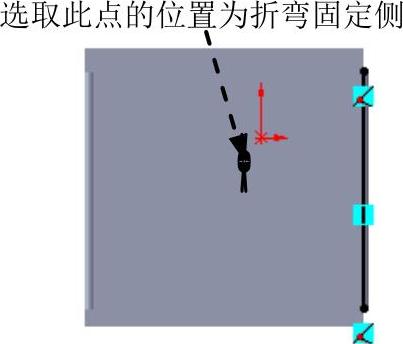

图17.12.20 固定侧的位置

Step5.创建图17.12.21所示的切除-拉伸2。选择下拉菜单命令；选取图17.12.21所示的表面作为草图平面，绘制图17.12.22所示的横断面草图；在区域的下拉列表中选择选项；其他采用系统默认设置值。单击按钮，完成切除-拉伸2的创建。

图17.12.21 创建切除-拉伸2

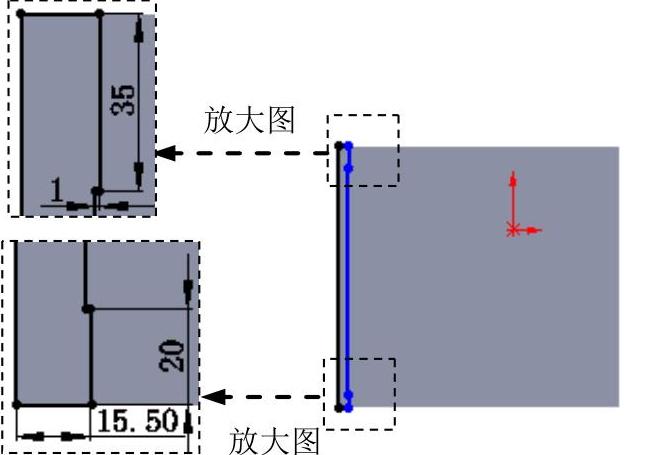

图17.12.22 横断面草图

Step6.创建图17.12.23所示的褶边2。选择下拉菜单命令；单击区域中的“折弯在外”按钮。选取图17.12.24所示的模型边线为生成褶边的边线；单击区域中“滚轧”按钮。在文本框中输入角度值180，在文本框中输入数值6.0。单击按钮，完成褶边2的创建。

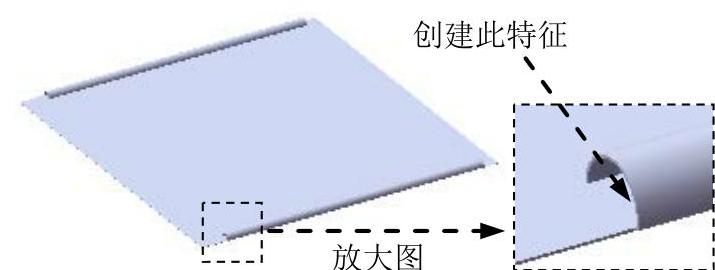

图17.12.23 创建褶边2

图17.12.24 定义特征的边线

Step7创建图17.12.25所示的钣金特征——绘制的折弯2。选择下拉菜单命令；选取图17.12.26所示的模型表面为草图平面，绘制图17.12.27所示的横断面草图。定义图17.12.28所示的固定侧；单击选项中“材料在外”按钮，并在文本框中输入值90。单击按钮，完成绘制的折弯2的创建。

图17.12.25 创建绘制的折弯2

图17.12.26 定义草图平面

图17.12.27 横断面草图

图17.12.28 固定侧的位置

Step8.创建图17.12.29所示的边线-法兰1。

（1）选择命令。选择下拉菜单命令，系统弹出“边线法兰”对话框。

（2）定义特征的边线。选取图17.12.30所示的模型边线为生成的边线法兰的边线。

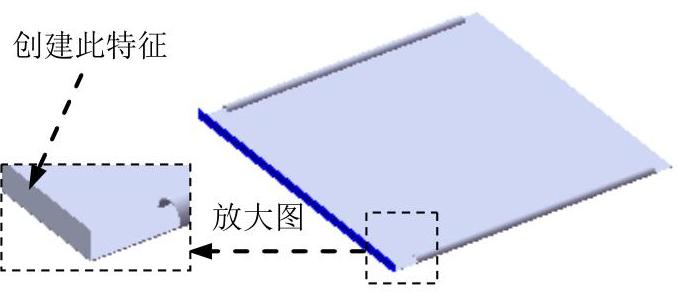

图17.12.29 创建边线-法兰1

图17.12.30 定义特征的边线

（3）定义法兰参数。在区域的文本框中输入角度值90.0。在区域的下拉列表中选择选项，输入深度值15.0。在此区域中单击“内部虚拟交点”按钮。在区域中单击“折弯在外”按钮。

（4）单击按钮，完成边线-法兰1的创建。

Step9.创建图17.12.31所示的切除-拉伸3。选择下拉菜单命令；选取图17.12.32所示的模型表面作为草图平面，绘制图17.12.33所示的横断面草图；在区域的下拉列表中选择选项。单击按钮，完成切除-拉伸3的创建。

图17.12.31 创建切除-拉伸3

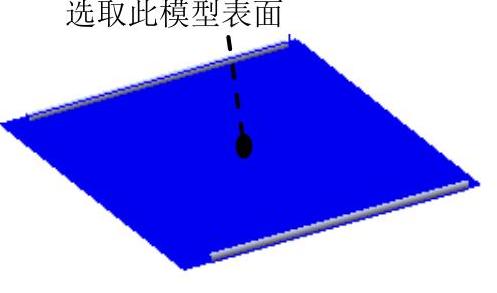

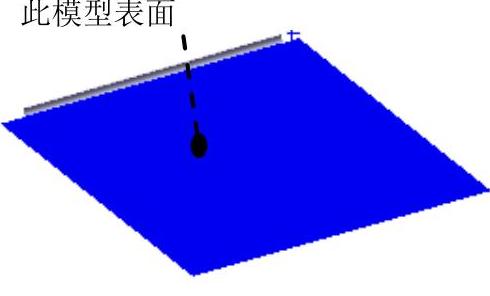

图17.12.32 定义草图平面

图17.12.33 横断面草图

Step10.创建图17.12.34所示的褶边3。

（1）选择命令。选择下拉菜单命令，系统弹出“褶边”对话框。

（2）定义特征的边线。单击区域中的“材料在内”按钮。选取图17.12.35所示的模型边线为生成褶边的边线。

（3）定义褶边类型和大小。在区域中选择“闭合”选项。在文本框中输入角度值3.0。

（4）单击按钮，完成褶边3的创建。

图17.12.34 创建褶边3

图17.12.35 定义特征的边线

Step11.创建图17.12.36所示的褶边4。

（1）选择命令。选择下拉菜单命令，系统弹出“褶边”对话框。

（2）定义特征的边线。单击区域中的“折弯在外”按钮。选取图17.12.37所示的模型边线为生成褶边的边线。

（3）定义褶边类型和大小。在区域中选择“滚轧”选项。在文本框中输入角度值200，在文本框中输入数值4.0。

（4）单击按钮，完成褶边4的创建。

图17.12.36 创建褶边4

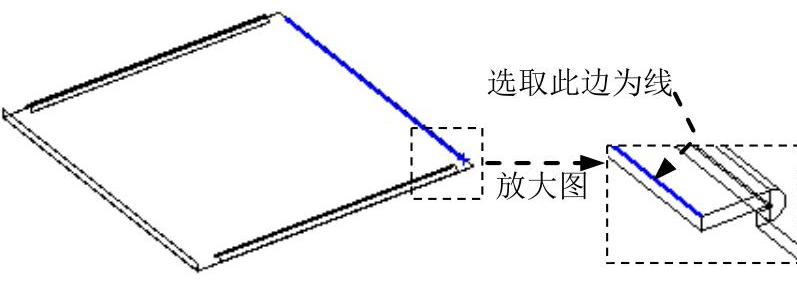

图17.12.37 定义特征的边线

Step12.创建图17.12.38所示的成形特征1。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“case_shaped_tool_09”文件并拖动到图17.12.38所示的平面，在系统弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在系统弹出的快捷菜单中选择命令，进入草图环境。

（4）编辑草图（一），如图17.12.39所示。退出草图环境，完成成形特征1的创建。

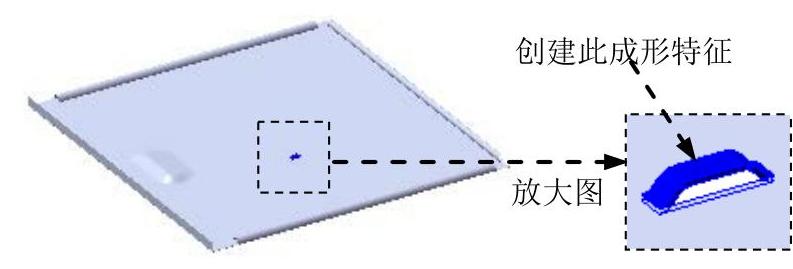

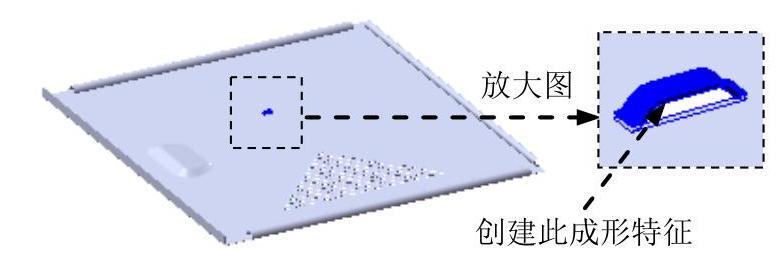

图17.12.38 创建成形特征1

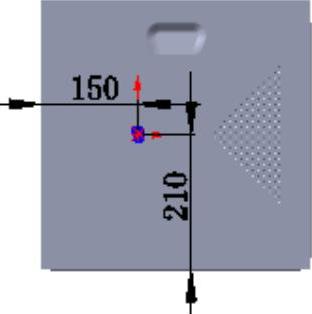

图17.12.39 草图（一）

Step13.创建图17.12.40所示的成形特征2。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“case_shaped_tool_10”文件并拖动到图17.12.40所示的平面，在系统弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在系统弹出的快捷菜单中选择命令，进入草图环境。

（4）编辑草图（二），如图17.12.41所示。退出草图环境，完成成形特征2的创建。

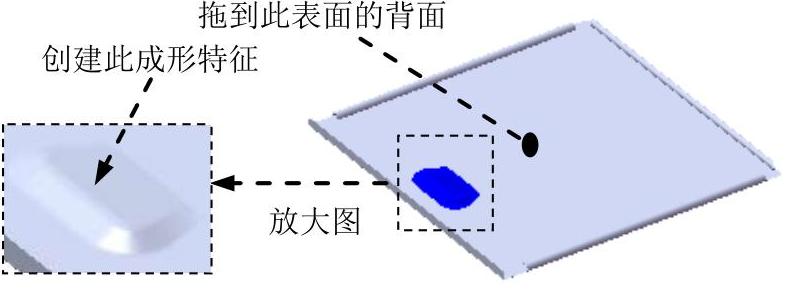

图17.12.40 创建成形特征2

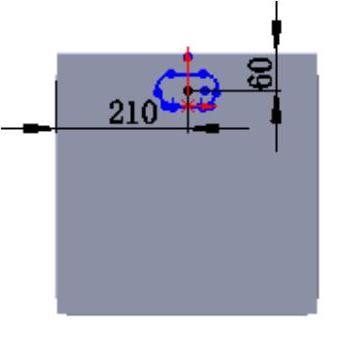

图17.12.41 草图（二）

Step14.创建图17.12.42所示的草图1。选取图17.12.42所示的模型表面作为草图平面，绘制图17.12.43所示的横断面草图。

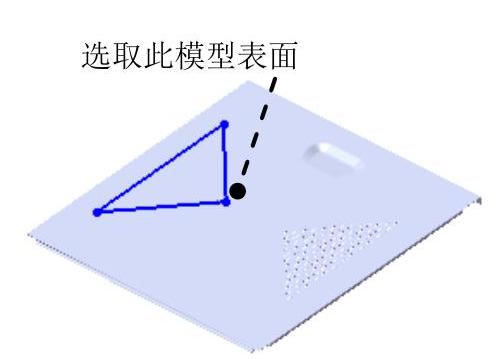

图17.12.42 草图1及草图平面

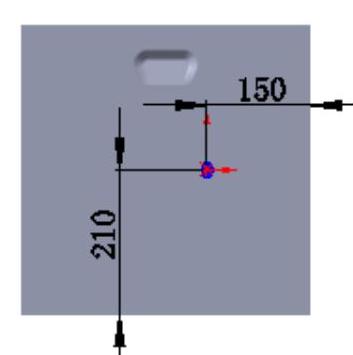

图17.12.43 横断面草图

Step15.创建图17.12.44所示的填充阵列1。

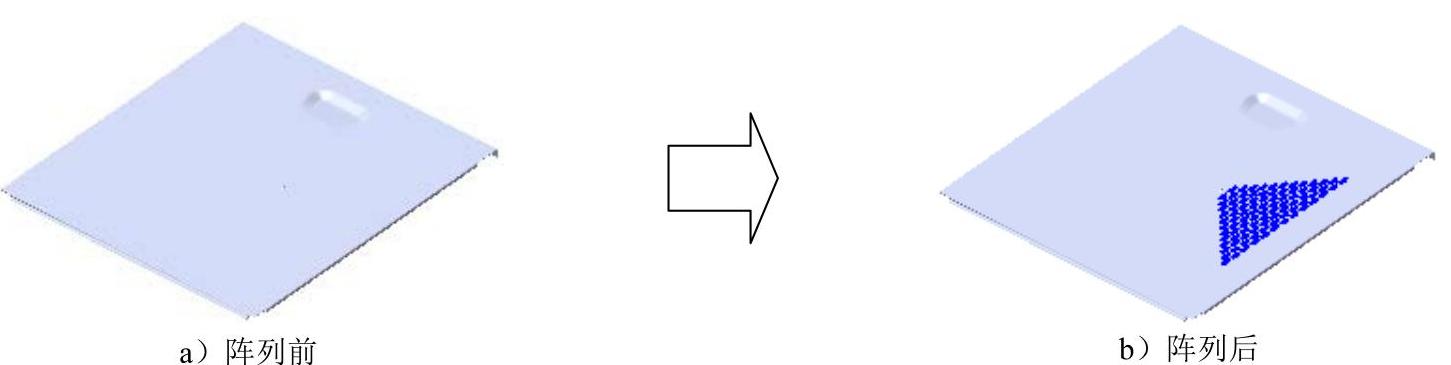

图17.12.44 创建填充阵列1

（1）选择命令。选择下拉菜单命令。

（2）定义填充边界。选取Step14创建的草图1为边界。

（3）定义阵列布局。在区域中选中“穿孔”按钮，在（实例间距）文本框中输入12，在（交错断续角度）文本框中输入45，在（边距）文本框中输入0。

（4）定义要阵列的特征。选中区域中单选框，单击后的区域，选取Step13创建的成形特征2。

（5）单击按钮，完成填充阵列1的创建。

Step16.创建图17.12.45所示的成形特征3。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“case_shaped_tool_10”文件并拖动到图17.12.40所示的平面，在系统弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在系统弹出的快捷菜单中单击命令，进入草图环境。

（4）编辑草图（三），如图17.12.46所示。退出草图环境，完成成形特征3的创建。

图17.12.45 创建成形特征3

图17.12.46 草图（三）

Step17.创建图17.12.47所示的草图2。选取图17.12.47所示的模型表面作为草图平面，绘制图17.12.48所示的横断面草图。

图17.12.47 草图2及草图平面

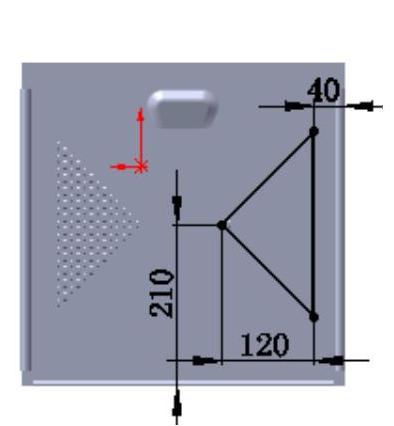

图17.12.48 横断面草图

Step18.创建图17.12.49所示的填充阵列2。

图17.12.49 创建填充阵列2

（1）选择命令。选择下拉菜单命令。

（2）定义填充边界。选取Step17创建的草图2为边界。

（3）定义阵列布局。单击区域中“穿孔”按钮，在（实例间距）文本框中输入12，在（交错断续角度）文本框中输入45，在（边距）文本框中输入0。

（4）定义要阵列的特征。选中区域中单选框，单击后的区域，选取Step16创建的成形特征3。

（5）单击按钮，完成填充阵列2的创建。

Step19.保存零件模型文件。
