实例5  文具夹

实例5 文具夹

本实例创建的文具夹是我们常用的一种办公用品。通过本实例的学习，可进一步了解“展开”、“折叠”和“绘制的折弯”等钣金命令，也可以巩固“切除拉伸”、“镜像”等基础知识。钣金件模型及设计树如图5.1所示。

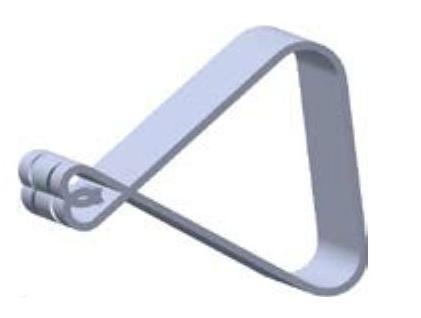

图5.1 钣金件模型及设计树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.创建图5.2所示的钣金基础特征——基体-法兰1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮）。

（2）定义特征的横断面草图。

①定义草图平面。选取前视基准面作为草图平面。

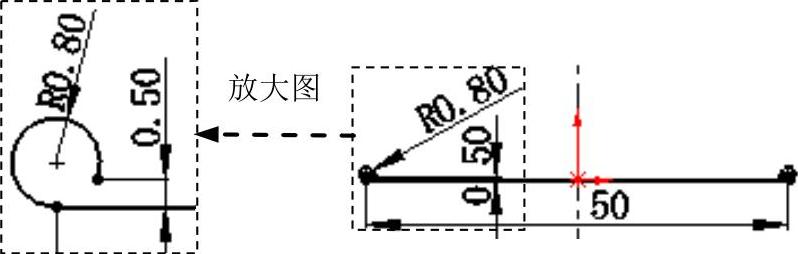

②定义横断面草图。在草图环境中绘制图5.3所示的横断面草图。

③选择下拉菜单命令，退出草图环境，此时系统弹出“基体法兰”对话框。

（3）定义钣金参数属性。

①定义深度类型和深度值。在区域的下拉列表中选取选项，在文本框中输入深度30.0。

②定义钣金参数。在区域的文本框中输入厚度0.5，在文本框中输入圆角半径0.2。

③定义钣金折弯系数。在区域的下拉列表中选择选项，把文本框的因子系数改为0.4。

④定义钣金自动切释放槽类型。在区域的下拉列表中选择选项，选中复选框，在文本框中输入比例系数0.5。

（4）单击按钮，完成基体-法兰1的创建。

说明：在SolidWorks中，当完成“基体-法兰1”的创建后，系统将自动生成及两个特征，在设计树中分别位于“基体法兰”的上面及下面。默认情况下，特征为压缩状态，用户对其进行“解压缩”操作后可以把模型展平。后面创建的所有特征（不包括“边角剪裁”特征）将位于特征之上。

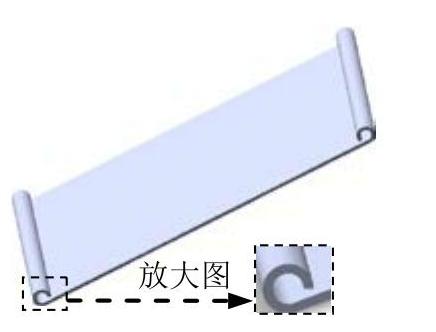

图5.2 基体-法兰1

图5.3 横断面草图

Step3.创建图5.4所示的钣金特征——展开1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“展开”按钮），系统弹出“展开”对话框。

（2）定义固定面。选取如图5.5所示的模型表面为固定面。

（3）定义展开的折弯特征。在“展开”对话框中单击按钮，系统将模型中所有可展平的折弯特征显示在列表框中。

（4）单击按钮，完成展开1的创建。

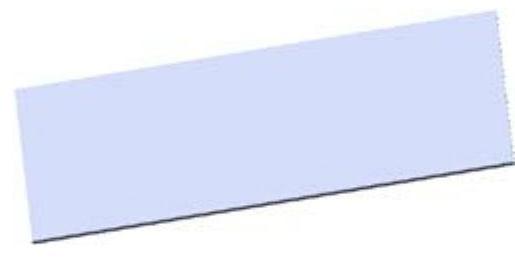

图5.4 展开1

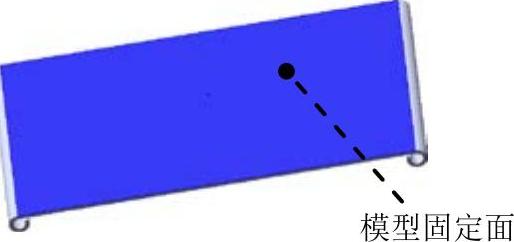

图5.5 模型固定面

注意：此处使用“展开”命令将钣金件展平，而没有通过对特征“解压缩”的操作方法使钣金件展平，是因为下面将在钣金件上创建“切除-拉伸”特征，之后又要将展平部分重新折弯。在设计树中，这些操作都必须位于特征之上。

Step4.创建图5.6所示的切除-拉伸1。

（1）选择命令。选择下拉菜单命令。

（2）定义特征的横断面草图。

①定义草图平面。选取图5.6所示的模型表面作为草图平面。

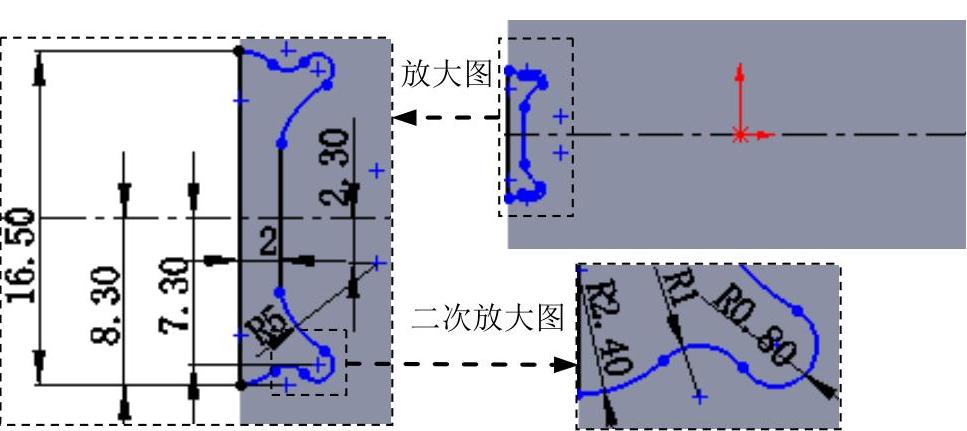

②定义横断面草图。在草图环境中绘制图5.7所示的横断面草图。

（3）定义切除深度属性。在“切除-拉伸”对话框区域的下拉列表中选择选项，选中与复选框。其他采用系统默认设置值。

（4）单击按钮，完成切除-拉伸1的创建。

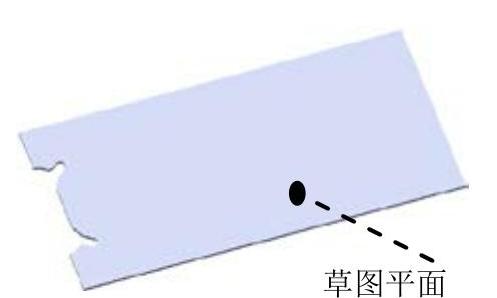

图5.6 切除-拉伸1

图5.7 横断面草图

Step5.创建图5.8所示的镜像1。

（1）选择命令。选择下拉菜单命令。

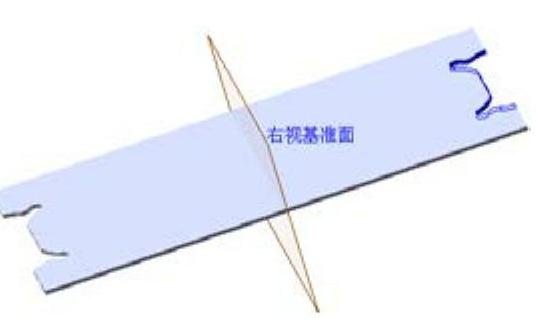

（2）定义镜像基准面。选取右视基准面作为镜像基准面。

（3）定义镜像对象。选取切除-拉伸1作为镜像1的对象。

（4）单击按钮，完成镜像1的创建。

Step6.创建图5.9所示的钣金特征——折叠1。

图5.8 镜像1

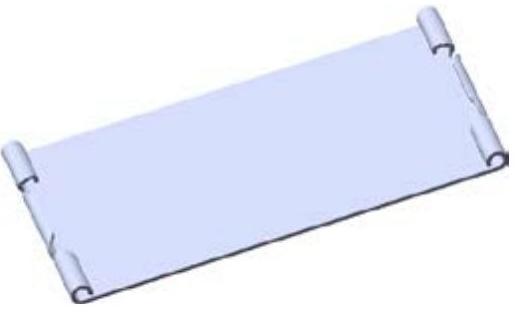

图5.9 折叠1

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“折叠”按钮），系统弹出“折叠”对话框。

（2）定义固定面。选取展平1特征的固定面为固定面。

（3）定义折叠的折弯特征。在“折叠”对话框中单击按钮，系统将模型中所有可折叠的折弯特征显示在列表框中。

（4）单击按钮，完成折叠1的创建。

Step7.创建图5.10所示的钣金特征——绘制的折弯1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“绘制的折弯”按钮）。

（2）定义特征的折弯线。

①定义折弯线草图平面。选取图5.11所示的模型表面作为草图平面。

图5.10 绘制的折弯1

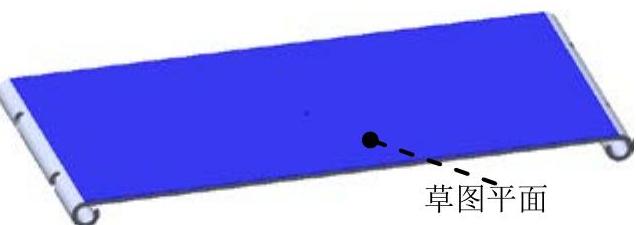

图5.11 折弯线草图平面

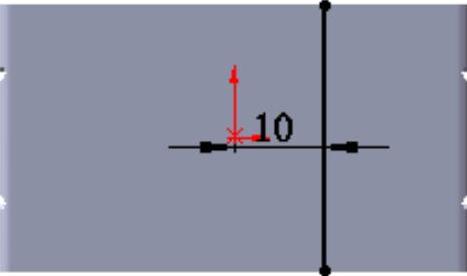

②定义折弯线草图。在草图环境中绘制图5.12所示的折弯线。

③选择下拉菜单命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。

（3）定义折弯固定侧。在图5.13所示的位置处单击，确定折弯固定侧。

（4）定义钣金参数属性。在区域的文本框中输入折弯角度125，在文本框中输入折弯半径2。在区域中单击“材料在内”按钮。

（5）单击按钮，完成绘制的折弯1的创建。

图5.12 折弯线

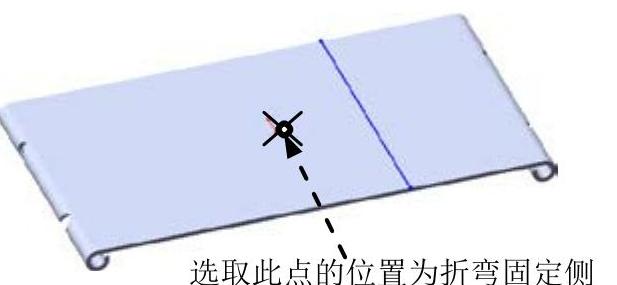

图5.13 确定折弯固定侧

Step8.创建图5.14所示的钣金特征——绘制的折弯2。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“绘制的折弯”按钮）。

（2）定义特征的折弯线。

①定义折弯线基准面。选取图5.15所示的模型表面作为折弯线基准面。

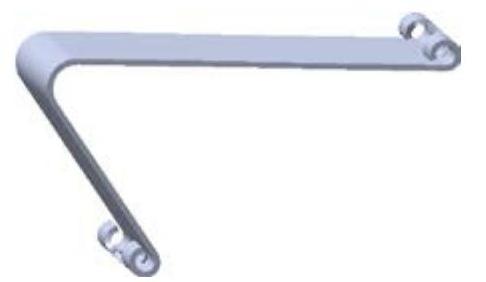

图5.14 绘制的折弯2

图5.15 折弯线基准面

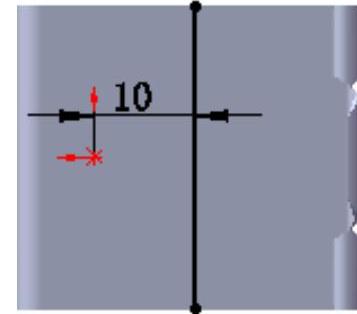

②定义折弯线草图。在草图环境中绘制图5.16所示的折弯线。

③选择下拉菜单命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。

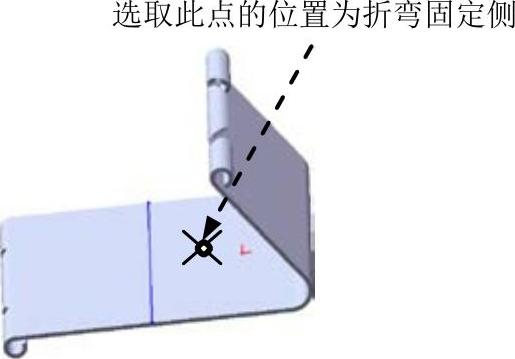

（3）定义折弯固定侧。在图5.17所示的位置处单击，确定折弯固定侧。

图5.16 折弯线

图5.17 要选取的固定侧

（4）定义钣金参数属性。在区域的文本框中输入125.0，在文本框中输入2.0，其他为默认设置值。在区域中单击“材料在内”按钮。

（5）单击按钮，完成绘制的折弯2的创建。

Step9.创建图5.18所示的钣金特征——绘制的折弯3。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“绘制的折弯”按钮）。

（2）定义特征的折弯线。

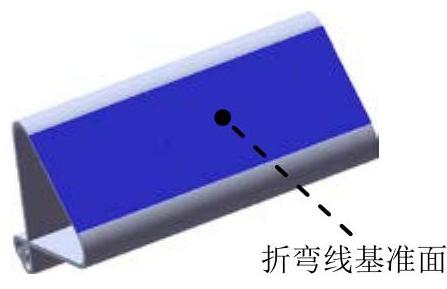

①定义折弯线基准面。选取图5.19所示的模型表面作为折弯线基准面。

图5.18 绘制的折弯3

图5.19 折弯线基准面

②定义折弯线草图。在草图环境中绘制图5.20所示的折弯线。

③选择下拉菜单命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。

（3）定义折弯固定侧。在图5.21所示的位置处单击，确定折弯固定侧。

（4）定义钣金参数属性。在区域的下拉列表输入15.0，在文本框中输入20.0。其他为默认设置值。在区域中单击“折弯中心线”按钮。

（5）单击按钮，完成绘制的折弯3的创建。

图5.20 折弯线

图5.21 定义折弯固定侧

Step10.至此，钣金件模型创建完毕。选择下拉菜单命令，将模型命名为socket_contact_sheet，即可保存钣金件模型。
