Task1.创建成形工具

Task1.创建成形工具

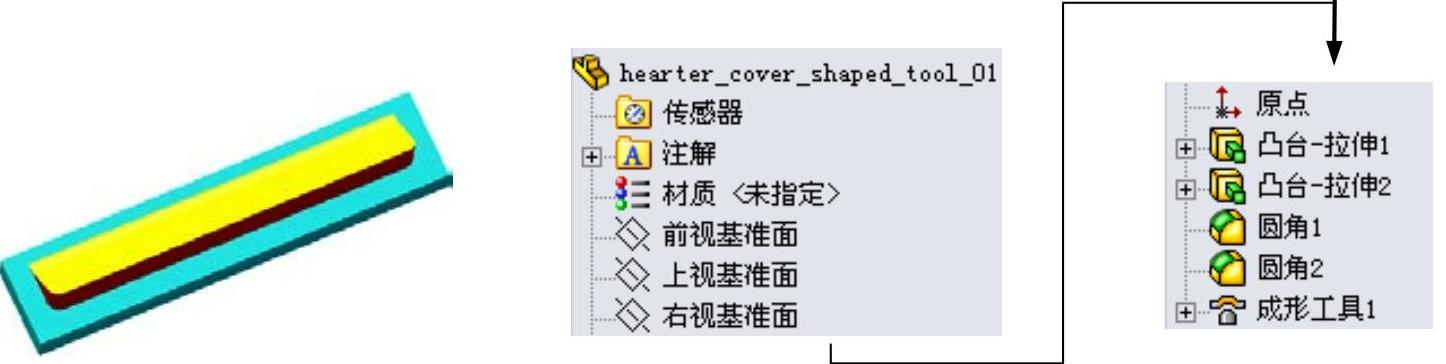

成形工具模型及设计树如图9.2所示。


图9.2 成形工具模型及设计树

Step1.新建模型文件。选择下拉菜单978-7-111-37212-7-Chapter09-3.jpg978-7-111-37212-7-Chapter09-4.jpg978-7-111-37212-7-Chapter09-5.jpg命令,在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块,单击978-7-111-37212-7-Chapter09-6.jpg按钮,进入建模环境。

Step2.创建图9.3所示的零件基础特征——凸台-拉伸1。

(1)选择命令。选择下拉菜单978-7-111-37212-7-Chapter09-7.jpg978-7-111-37212-7-Chapter09-8.jpg978-7-111-37212-7-Chapter09-9.jpg978-7-111-37212-7-Chapter09-10.jpg978-7-111-37212-7-Chapter09-11.jpg命令(或单击“特征(F)”工具栏中的978-7-111-37212-7-Chapter09-12.jpg按钮)。

(2)定义特征的横断面草图。

①定义草图基准面。选取前视基准面作为草图基准面。

②定义横断面草图。在草图环境中绘制图9.4所示的横断面草图。

③选择下拉菜单978-7-111-37212-7-Chapter09-13.jpg978-7-111-37212-7-Chapter09-14.jpg978-7-111-37212-7-Chapter09-15.jpg命令,退出草图环境,此时系统弹出“凸台-拉伸”对话框。

(3)定义拉伸深度属性。

①定义深度方向。采用系统默认的深度方向。

②定义深度类型和深度值。在“凸台-拉伸”对话框的978-7-111-37212-7-Chapter09-16.jpg区域的978-7-111-37212-7-Chapter09-17.jpg下拉列表中选择978-7-111-37212-7-Chapter09-18.jpg选项,在978-7-111-37212-7-Chapter09-19.jpg文本框中输入深度值2.0。

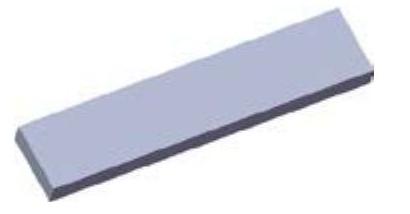

图9.3 凸台—拉伸1


图9.4 横断面草图

(4)单击978-7-111-37212-7-Chapter09-22.jpg按钮,完成凸台-拉伸1的创建。

Step3.创建图9.5所示的零件基础特征——凸台-拉伸2。

(1)选择命令。选择下拉菜单978-7-111-37212-7-Chapter09-23.jpg978-7-111-37212-7-Chapter09-24.jpg978-7-111-37212-7-Chapter09-25.jpg978-7-111-37212-7-Chapter09-26.jpg978-7-111-37212-7-Chapter09-27.jpg命令。

(2)定义特征的横断面草图。

①定义草图基准面。选取右视基准面作为草图基准面。

②定义横断面草图。在草图环境中绘制图9.6所示的横断面草图。


图9.5 凸台—拉伸1


图9.6 横断面草图

③选择下拉菜单978-7-111-37212-7-Chapter09-30.jpg978-7-111-37212-7-Chapter09-31.jpg978-7-111-37212-7-Chapter09-32.jpg命令,退出草图环境,此时系统弹出“凸台-拉伸”对话框。

(3)定义拉伸深度属性。

①定义深度方向。采用系统默认的深度方向。

②定义深度类型和深度值。在978-7-111-37212-7-Chapter09-33.jpg区域的978-7-111-37212-7-Chapter09-34.jpg下拉列表中选择978-7-111-37212-7-Chapter09-35.jpg选项,在978-7-111-37212-7-Chapter09-36.jpg文本框中输入深度值25.0;选中978-7-111-37212-7-Chapter09-37.jpg复选框。

(4)单击978-7-111-37212-7-Chapter09-38.jpg按钮,完成凸台-拉伸2的创建。

Step4.创建图9.7所示的圆角1。

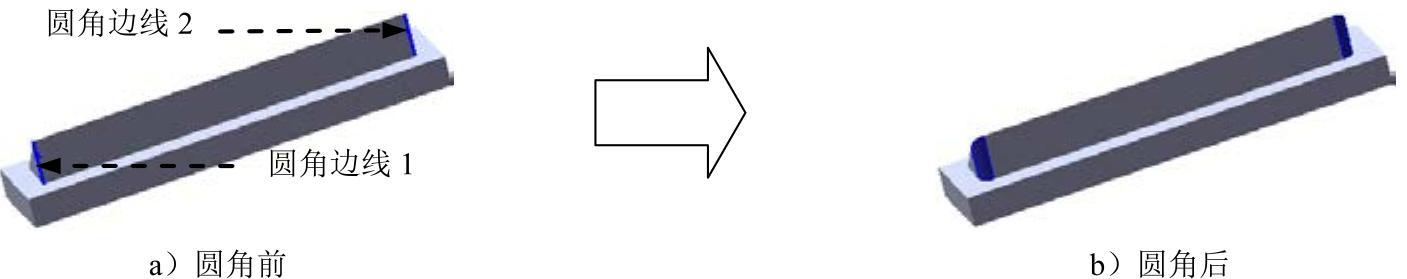

图9.7 圆角1

(1)选择命令。选择下拉菜单978-7-111-37212-7-Chapter09-40.jpg978-7-111-37212-7-Chapter09-41.jpg978-7-111-37212-7-Chapter09-42.jpg978-7-111-37212-7-Chapter09-43.jpg978-7-111-37212-7-Chapter09-44.jpg命令(或单击978-7-111-37212-7-Chapter09-45.jpg按钮),系统弹出“圆角”对话框。

(2)定义圆角类型。采用系统默认的圆角类型。

(3)定义圆角对象。选取图9.7a所示的边线为要圆角的对象。

(4)定义圆角的半径。在978-7-111-37212-7-Chapter09-46.jpg区域的978-7-111-37212-7-Chapter09-47.jpg文本框中输入圆角半径值0.8。

(5)单击978-7-111-37212-7-Chapter09-48.jpg按钮,完成圆角1的创建。

Step5.创建图9.8所示的圆角2。选择下拉菜单978-7-111-37212-7-Chapter09-49.jpg978-7-111-37212-7-Chapter09-50.jpg978-7-111-37212-7-Chapter09-51.jpg978-7-111-37212-7-Chapter09-52.jpg978-7-111-37212-7-Chapter09-53.jpg命令;选取图9.8a所示的边线为要圆角的对象,在978-7-111-37212-7-Chapter09-54.jpg区域的978-7-111-37212-7-Chapter09-55.jpg文本框中输入圆角半径值1.5。

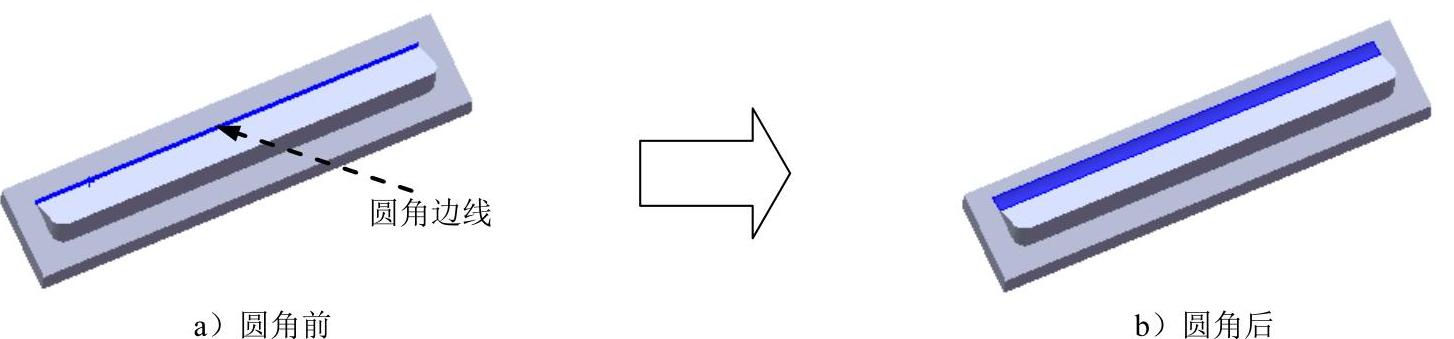

图9.8 圆角2

Step6.创建图9.9所示的零件特征——成形工具1。

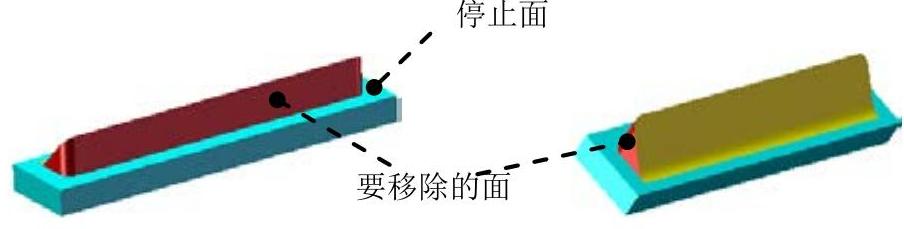

图9.9 成形工具1

(1)选择命令。选择下拉菜单978-7-111-37212-7-Chapter09-58.jpg978-7-111-37212-7-Chapter09-59.jpg978-7-111-37212-7-Chapter09-60.jpg978-7-111-37212-7-Chapter09-61.jpg978-7-111-37212-7-Chapter09-62.jpg命令。

(2)定义成形工具属性。

①定义停止面。选取图9.9所示的模型表面作为成形工具的停止面。

②定义移除面。激活“成形工具”对话框的978-7-111-37212-7-Chapter09-63.jpg区域,选取图9.9所示的模型表面作为成形工具的移除面。

(3)单击978-7-111-37212-7-Chapter09-64.jpg按钮,完成成形工具1的创建。

Step7.至此,成形工具模型创建完毕。选择下拉菜单978-7-111-37212-7-Chapter09-65.jpg978-7-111-37212-7-Chapter09-66.jpg978-7-111-37212-7-Chapter09-67.jpg命令,把模型保存于D:\sw2012.6\work\ch09\,并命名为hearter_cover_shaped_tool_01。

Step8.将成形工具调入设计库。

(1)单击任务窗格中的“设计库”按钮978-7-111-37212-7-Chapter09-68.jpg,打开“设计库”对话框。

(2)在“设计库”对话框中单击“添加文件位置”按钮978-7-111-37212-7-Chapter09-69.jpg,系统弹出“选取文件夹”对话框,在978-7-111-37212-7-Chapter09-70.jpg下拉列表中找到D:\sw2012.6\work\ch09文件夹后,单击978-7-111-37212-7-Chapter09-71.jpg按钮。

(3)此时在设计库中出现978-7-111-37212-7-Chapter09-72.jpg节点,右击该节点,在系统弹出的快捷菜单中单击978-7-111-37212-7-Chapter09-73.jpg命令。完成成形工具调入设计库的设置。
