Task1.创建成形工具3

成形工具3模型及设计树如图17.8.2所示。

Step1.新建模型文件。选择下拉菜单978-7-111-37212-7-Chapter17-1229.jpg978-7-111-37212-7-Chapter17-1230.jpg978-7-111-37212-7-Chapter17-1231.jpg命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击978-7-111-37212-7-Chapter17-1232.jpg按钮，进入建模环境。

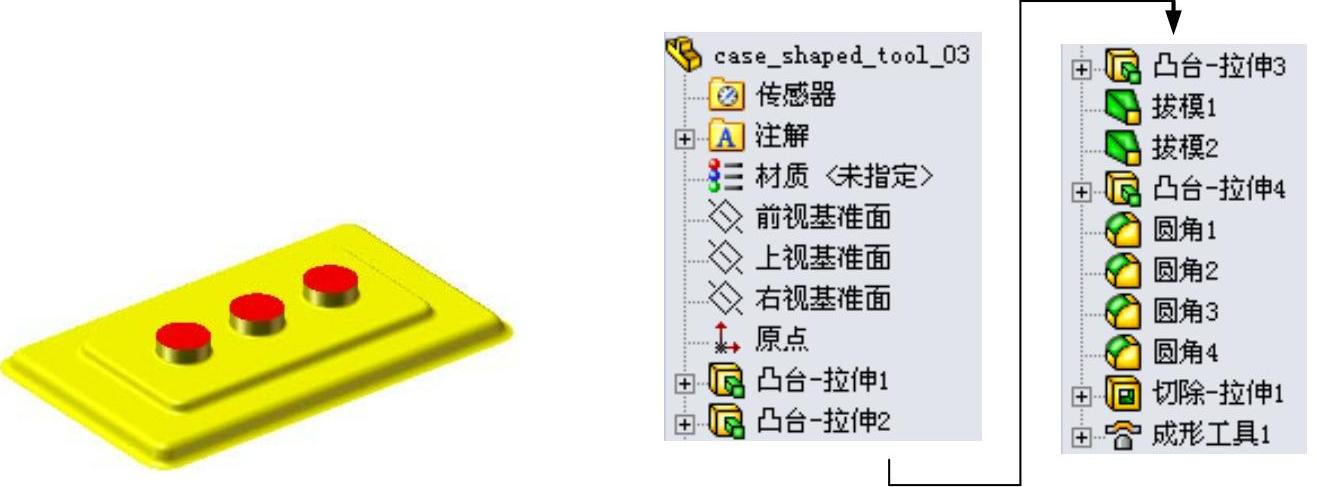

图17.8.2 成形工具3模型及设计树

Step2.创建图17.8.3所示的零件基础特征——凸台-拉伸1。

（1）选择命令。选择下拉菜单978-7-111-37212-7-Chapter17-1234.jpg978-7-111-37212-7-Chapter17-1235.jpg978-7-111-37212-7-Chapter17-1236.jpg978-7-111-37212-7-Chapter17-1237.jpg978-7-111-37212-7-Chapter17-1238.jpg命令。

（2）定义特征的横断面草图。选取前视基准面作为草图平面，绘制图17.8.4所示的横断面草图。

（3）定义拉伸深度属性。采用系统默认的深度方向。在“拉伸”对话框978-7-111-37212-7-Chapter17-1239.jpg区域的下拉列表中选择978-7-111-37212-7-Chapter17-1240.jpg选项，输入深度值20.0。

（4）单击978-7-111-37212-7-Chapter17-1241.jpg按钮，完成凸台-拉伸1的创建。

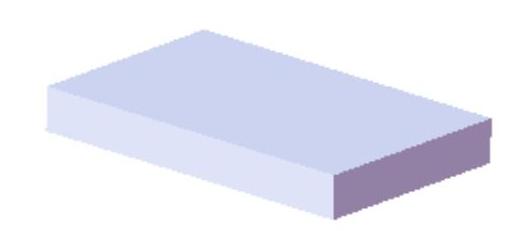

图17.8.3 凸台—拉伸1

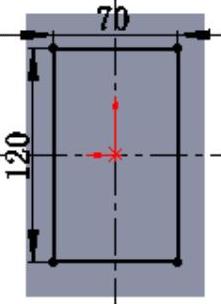

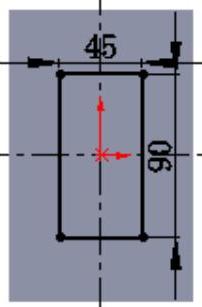

图17.8.4 横断面草图

Step3.创建图17.8.5所示的零件基础特征——凸台-拉伸2。选择下拉菜单978-7-111-37212-7-Chapter17-1244.jpg978-7-111-37212-7-Chapter17-1245.jpg978-7-111-37212-7-Chapter17-1246.jpg978-7-111-37212-7-Chapter17-1247.jpg978-7-111-37212-7-Chapter17-1248.jpg命令；选取图17.8.5所示的面作为草图平面，绘制图17.8.6所示的横断面草图；采用系统默认的深度方向，在978-7-111-37212-7-Chapter17-1249.jpg区域的978-7-111-37212-7-Chapter17-1250.jpg下拉列表中选择978-7-111-37212-7-Chapter17-1251.jpg选项，在978-7-111-37212-7-Chapter17-1252.jpg文本框中输入深度值5.0，并选中978-7-111-37212-7-Chapter17-1253.jpg复选框。


图17.8.5 凸台—拉伸2


图17.8.6 横断面草图

Step4.创建图17.8.7所示的零件基础特征——凸台-拉伸3。选择下拉菜单978-7-111-37212-7-Chapter17-1256.jpg978-7-111-37212-7-Chapter17-1257.jpg978-7-111-37212-7-Chapter17-1258.jpg978-7-111-37212-7-Chapter17-1259.jpg978-7-111-37212-7-Chapter17-1260.jpg命令；选取图17.8.7所示的面作为草图平面，绘制图17.8.8所示的横断面草图。采用系统默认的深度方向；在978-7-111-37212-7-Chapter17-1261.jpg区域的978-7-111-37212-7-Chapter17-1262.jpg下拉列表中选择978-7-111-37212-7-Chapter17-1263.jpg选项，在978-7-111-37212-7-Chapter17-1264.jpg文本框中输入深度值3.0，并选中978-7-111-37212-7-Chapter17-1265.jpg复选框。

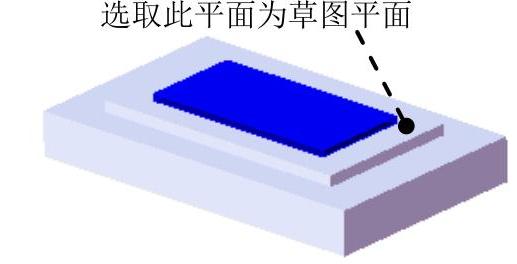

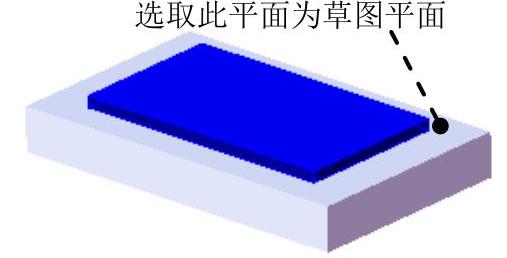

图17.8.7 凸台—拉伸3


图17.8.8 横断面草图

Step5.创建拔模1。

（1）选择命令。选择下拉菜单978-7-111-37212-7-Chapter17-1268.jpg978-7-111-37212-7-Chapter17-1269.jpg978-7-111-37212-7-Chapter17-1270.jpg978-7-111-37212-7-Chapter17-1271.jpg978-7-111-37212-7-Chapter17-1272.jpg命令。

（2）定义拔模中型面。选取图17.8.10所示的面为中性面。

（3）定义拔模面。选取图17.8.9所示的面为拔模面。

（4）定义拔模参数。拔模方向如图17.8.10所示；在“拔模”对话框的978-7-111-37212-7-Chapter17-1273.jpg区域的978-7-111-37212-7-Chapter17-1274.jpg文本框后输入20.0。

（5）单击978-7-111-37212-7-Chapter17-1275.jpg按钮，完成拔模1的创建。

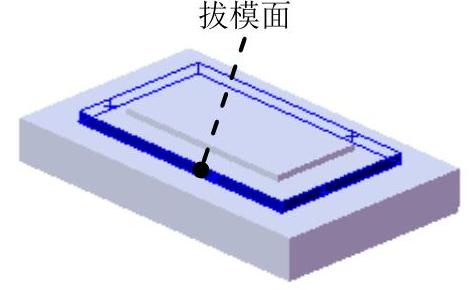

图17.8.9 定义拔模面

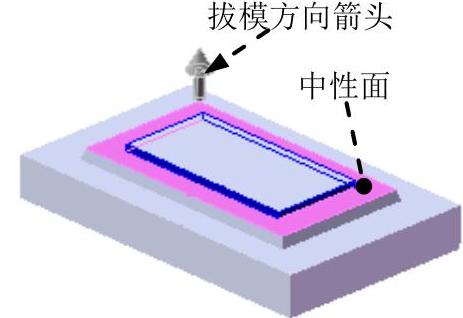

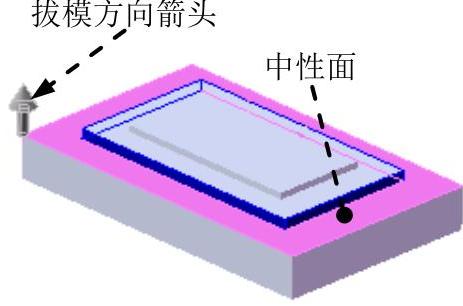

图17.8.10 定义拔模方向及中性面

Step6.创建拔模2。选择下拉菜单978-7-111-37212-7-Chapter17-1278.jpg978-7-111-37212-7-Chapter17-1279.jpg978-7-111-37212-7-Chapter17-1280.jpg978-7-111-37212-7-Chapter17-1281.jpg978-7-111-37212-7-Chapter17-1282.jpg命令；选取图17.8.12所示的面为中性面，选取图17.8.11所示的面为拔模面；拔模方向如图17.8.12所示；在978-7-111-37212-7-Chapter17-1283.jpg区域的978-7-111-37212-7-Chapter17-1284.jpg文本框后输入20.0。

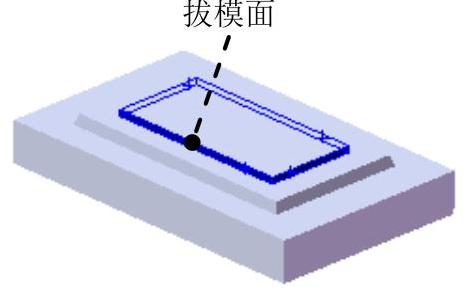

图17.8.11 定义拔模面


图17.8.12 定义拔模方向及中性面

Step7.创建图17.8.13所示的零件基础特征——凸台-拉伸4。选择下拉菜单978-7-111-37212-7-Chapter17-1287.jpg978-7-111-37212-7-Chapter17-1288.jpg978-7-111-37212-7-Chapter17-1289.jpg978-7-111-37212-7-Chapter17-1290.jpg978-7-111-37212-7-Chapter17-1291.jpg命令；选取图17.8.13示的面作为草图平面，绘制图17.8.14所示的横断面草图。采用系统默认的深度方向，在978-7-111-37212-7-Chapter17-1292.jpg区域的978-7-111-37212-7-Chapter17-1293.jpg下拉列表中选择978-7-111-37212-7-Chapter17-1294.jpg选项，在978-7-111-37212-7-Chapter17-1295.jpg文本框中输入深度值5.0，并选中978-7-111-37212-7-Chapter17-1296.jpg复选框。

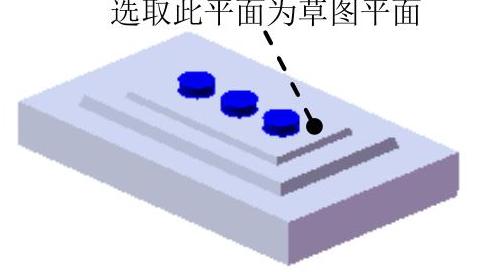

图17.8.13 凸台—拉伸4

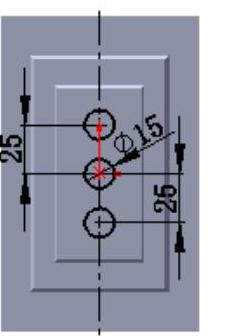

图17.8.14 横断面草图

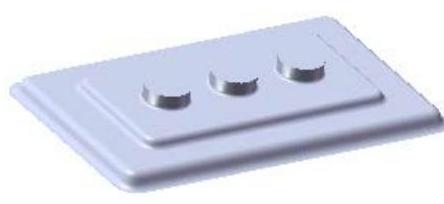

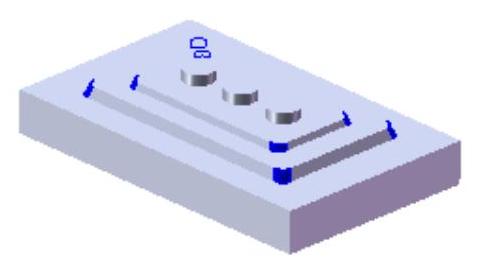

Step8.创建图17.8.15所示的圆角1。圆角半径为5.0。

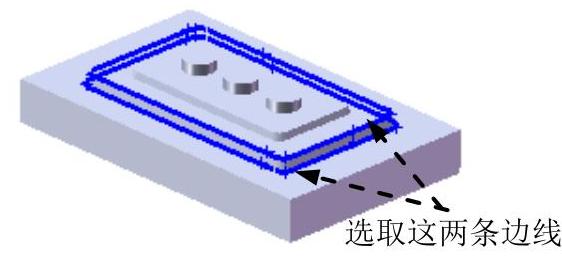

Step9.创建图17.8.16所示的圆角2。选取图17.8.16所示的两条边线为圆角放置参照，圆角半径为3.0。


图17.8.15 圆角1


图17.8.16 圆角2

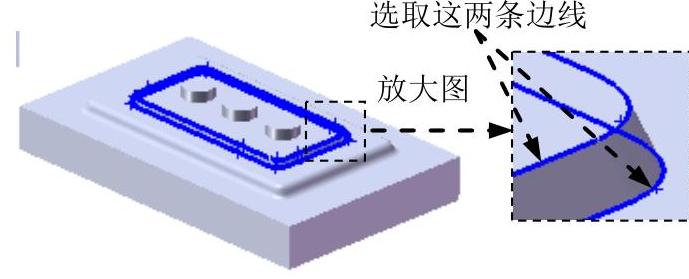

Step10.创建图17.8.17所示的圆角3。选取图17.8.17所示的两条边线为圆角放置参照，圆角半径为2.0。

Step11.创建图17.8.18所示的圆角4。选取图17.8.18所示的三条边线为圆角放置参照，圆角半径为1.0。


图17.8.17 圆角3

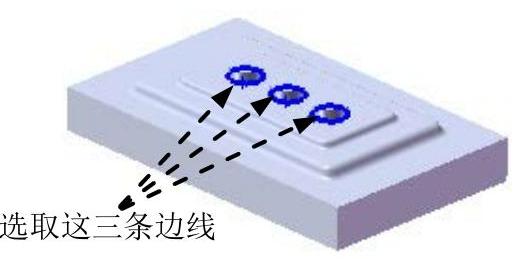

图17.8.18 圆角4

Step12.创建图17.8.19所示的零件特征——切除-拉伸1。选择下拉菜单978-7-111-37212-7-Chapter17-1303.jpg978-7-111-37212-7-Chapter17-1304.jpg978-7-111-37212-7-Chapter17-1305.jpg978-7-111-37212-7-Chapter17-1306.jpg978-7-111-37212-7-Chapter17-1307.jpg命令；选取图17.8.20所示的模型表面为草图平面，绘制图17.8.21所示的横断面草图；在978-7-111-37212-7-Chapter17-1308.jpg区域的下拉列表中选择978-7-111-37212-7-Chapter17-1309.jpg选项，采用系统默认的切除深度方向。


图17.8.19 创建切除-拉伸1

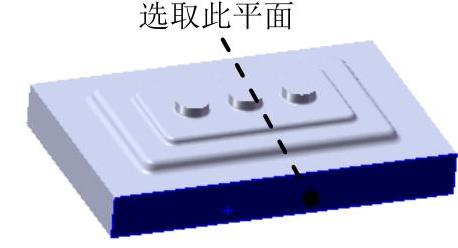

图17.8.20 定义草图平面


图17.8.21 横断面草图

Step13.创建图17.8.22所示的零件特征——成形工具3。

（1）选择命令。选择下拉菜单978-7-111-37212-7-Chapter17-1313.jpg978-7-111-37212-7-Chapter17-1314.jpg978-7-111-37212-7-Chapter17-1315.jpg978-7-111-37212-7-Chapter17-1316.jpg978-7-111-37212-7-Chapter17-1317.jpg命令。

（2）定义成形工具属性。

①定义停止面。激活“成形工具”对话框的978-7-111-37212-7-Chapter17-1318.jpg区域，选取图17.8.22b所示的模型表面作为成形工具的停止面。

②定义移除面。激活“成形工具”对话框的978-7-111-37212-7-Chapter17-1319.jpg区域，选取图17.8.22a所示的模型表面作为成形工具的移除面。

（3）单击978-7-111-37212-7-Chapter17-1320.jpg按钮，完成成形工具3的创建。

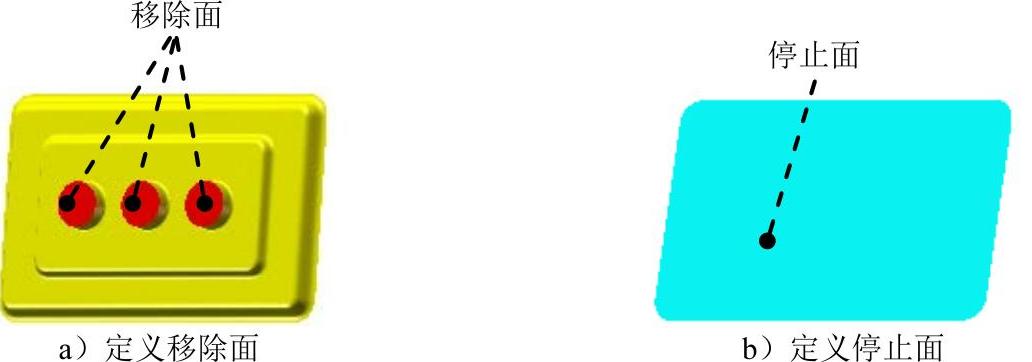

图17.8.22 创建成形工具3

Step14.至此，成形工具3模型创建完毕。选择下拉菜单978-7-111-37212-7-Chapter17-1322.jpg978-7-111-37212-7-Chapter17-1323.jpg978-7-111-37212-7-Chapter17-1324.jpg命令，把模型保存于D：\sw2012.6\work\ch17\，并命名为case_shaped_tool_03。保存零件模型文件。
