Task2.创建主体钣金件模型
主体钣金件的钣金件模型及设计树如图14.5.10所示。

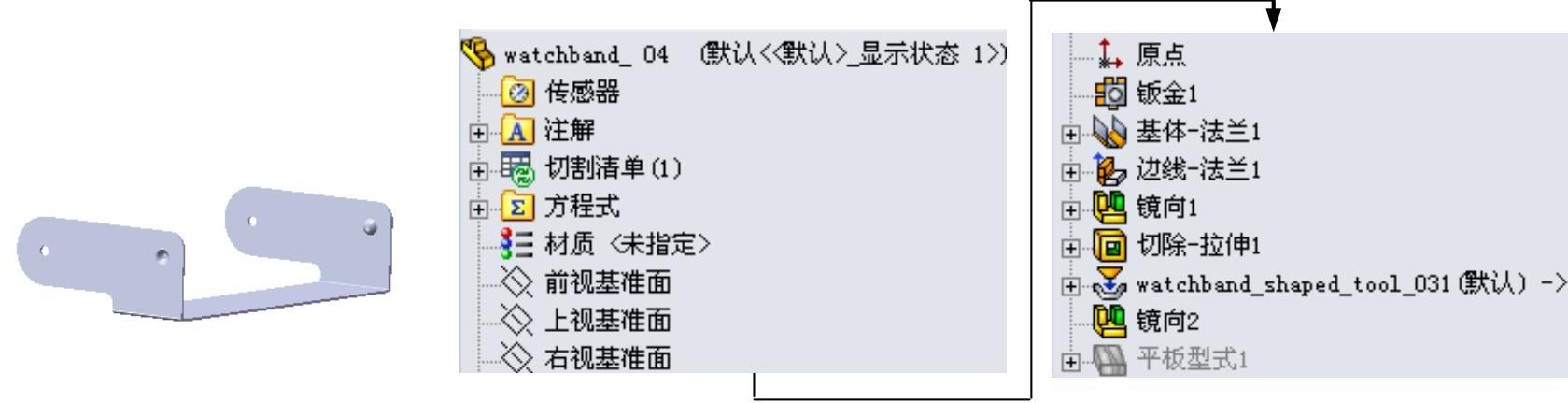

图14.5.10 钣金件模型及设计树
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。
Step2.创建图14.5.11所示的钣金基础特征——基体-法兰1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮
）。
（2）定义特征的横断面草图。
①定义草图基准面。选取前视基准面作为草图基准面。
②定义横断面草图。在草图环境中绘制图14.5.12所示的横断面草图。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“基体法兰”对话框。
（3）定义钣金参数属性。在
区域的
文本框中输入厚度值0.15。

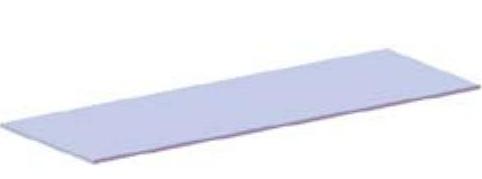

图14.5.11 基体-法兰1

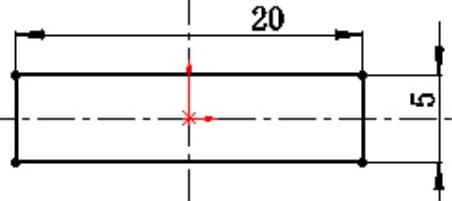

图14.5.12 横断面草图
（4）单击
按钮，完成基体-法兰1的创建。
Step3.创建图14.5.13所示的钣金特征——边线-法兰1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏中的
按钮）。
（2）定义特征的边线。选取图14.5.14所示的模型边线为生成的边线法兰的边线。

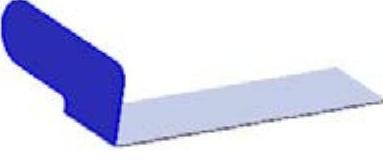

图14.5.13 边线-法兰1

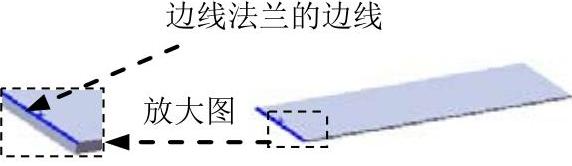

图14.5.14 边线法兰的边线
（3）定义法兰参数。
①定义法兰角度值。在
区域的
文本框中输入角度值90.0。
②定义长度类型和长度值。在“边线法兰”对话框
区域的
下拉列表中选择
选项，在
文本框中输入深度值4.0。
③定义法兰位置。在
区域中单击“折弯在外”按钮
。
（4）单击
按钮，完成边线-法兰1的初步创建。
（5）编辑边线-法兰1的草图。在设计树的
上右击，在弹出的快捷菜单中单击“编辑草图”按钮
，系统进入草图环境。绘制图14.5.15所示的草图。退出草图环境，此时系统完成边线-法兰1的创建。

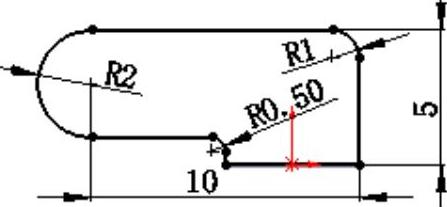

图14.5.15 边线-法兰1草图
Step4.创建图14.5.16所示的镜像1。
（1）选择命令。选择下拉菜单
命令。
（2）定义镜像基准面。选取右视基准面作为镜像基准面。(https://www.daowen.com)
（3）定义镜像对象。选择边线法兰1作为镜像1的对象。
（4）单击
按钮，完成镜像1的创建。

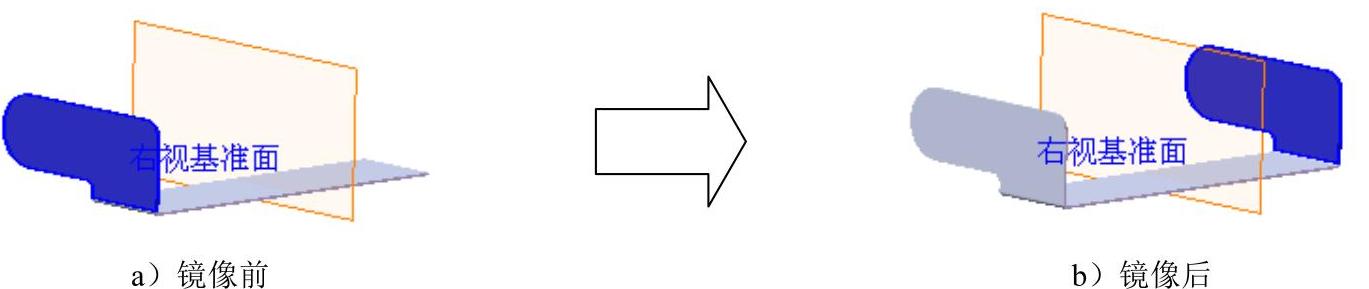

图14.5.16 镜像1
Step5.创建图14.5.17所示的切除─拉伸1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。
①定义草图基准面。选取图14.5.17所示的表面作为草图基准面。
②定义横断面草图。在草图环境中绘制图14.5.18所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框
区域的
下拉列表中选择
选项，选中
复选框。其他选择默认设置值。
（4）单击
按钮，完成切除-拉伸1的创建。

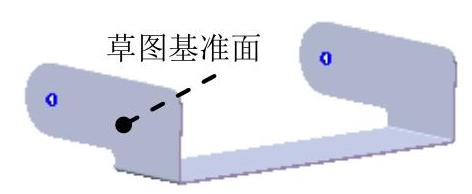

图14.5.17 切除─拉伸1

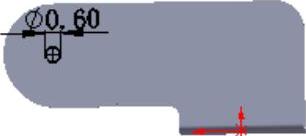

图14.5.18 横断面草图
Step6.创建图14.5.19所示的成形特征1。
（1）单击任务窗格中的“设计库”按钮
，打开“设计库”对话框。
（2）单击“设计库”对话框中的
节点，在“设计库”下部的列表框中选择“watchband_shaped_tool_03”文件并拖动到图14.5.19所示的平面，在弹出的“成形工具特征”对话框中单击
按钮。
（3）单击设计树中
节点前的“加号”，右击
特征，在弹出的快捷菜单中单击“编辑草图”按钮
，进入草图环境。
（4）编辑草图，如图14.5.20所示。退出草图环境，完成成形特征1的创建。

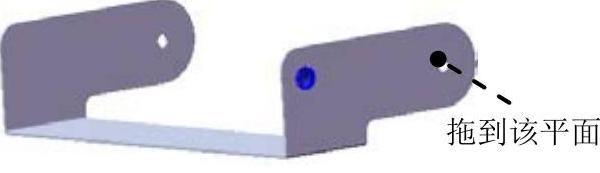

图14.5.19 成形特征1

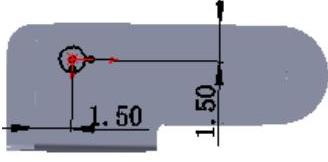

图14.5.20 编辑草图
Step7.创建图14.5.21所示的镜像2。
（1）选择命令。选择下拉菜单
命令。
（2）定义镜像基准面。选取右视基准面作为镜像基准面。
（3）定义镜像对象。选择成形特征1作为镜像2的对象。
（4）单击
按钮，完成镜像2的创建。

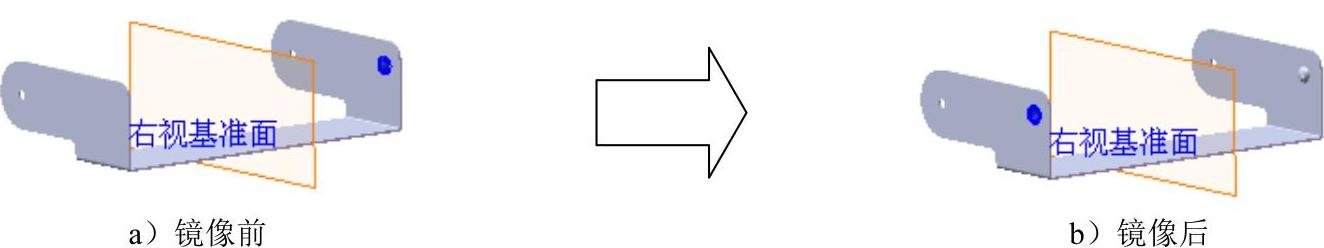

图14.5.21 镜像2
Step8.至此，钣金件4模型创建完毕。选择下拉菜单
命令，将模型命名为watchband_04，即可保存钣金件模型。
