Task7.创建机箱左盖的初步模型

Task7.创建机箱左盖的初步模型

Step1.创建新零件。选择下拉菜单978-7-111-37212-7-Chapter17-379.jpg978-7-111-37212-7-Chapter17-380.jpg978-7-111-37212-7-Chapter17-381.jpg978-7-111-37212-7-Chapter17-382.jpg978-7-111-37212-7-Chapter17-383.jpg命令。

Step2.完成上步操作后,系统将自动选择“草图绘制”命令。选择CASE_LEFT为草图平面,绘制图17.4.12所示的草图。

Step3.创建图17.4.13所示的基体-法兰1。

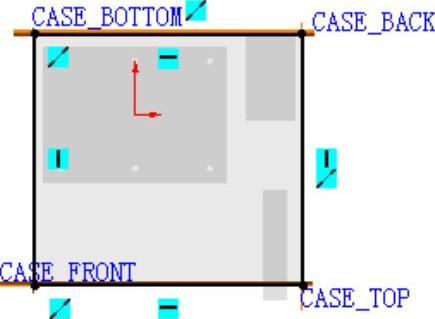

图17.4.12 截面草图

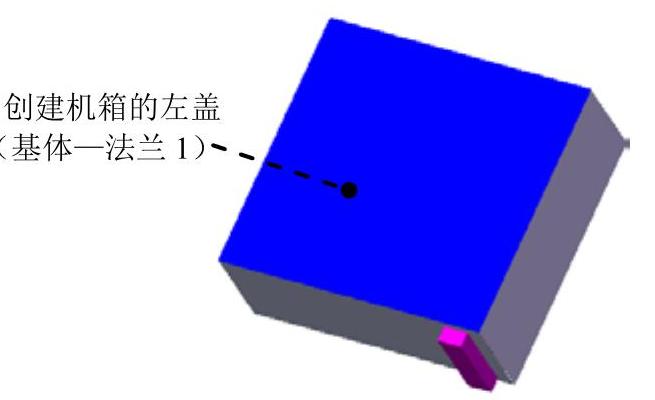

图17.4.13 创建机箱左盖

(1)选择命令。选择下拉菜单978-7-111-37212-7-Chapter17-386.jpg978-7-111-37212-7-Chapter17-387.jpg978-7-111-37212-7-Chapter17-388.jpg978-7-111-37212-7-Chapter17-389.jpg978-7-111-37212-7-Chapter17-390.jpg命令。

(2)定义特征的横断面草图。选取上步绘制的草图作为横断面草图。在草图工具栏中单击978-7-111-37212-7-Chapter17-391.jpg命令,退出草图环境,此时系统弹出“基体法兰”对话框。

(3)定义拉伸深度属性。采用系统默认的深度方向。在“基体法兰”对话框的978-7-111-37212-7-Chapter17-392.jpg区域中,输入厚度值0.5。在978-7-111-37212-7-Chapter17-393.jpg区域中的下拉列表中选择978-7-111-37212-7-Chapter17-394.jpg选项,并在其文本框中输入0.4。

(4)单击978-7-111-37212-7-Chapter17-395.jpg按钮,完成基体-法兰1的创建。

Step4.保存文件。选择下拉菜单978-7-111-37212-7-Chapter17-396.jpg978-7-111-37212-7-Chapter17-397.jpg978-7-111-37212-7-Chapter17-398.jpg命令,将新建的文件保存至D:\sw2012.6\work\ch17\computer_case\orign目录下。在“另存为”对话框中的文件名文本框中输入LEFT_COVER,单击此对话框中的978-7-111-37212-7-Chapter17-399.jpg按钮。
