Task2.创建主体钣金件模型

Task2.创建主体钣金件模型

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

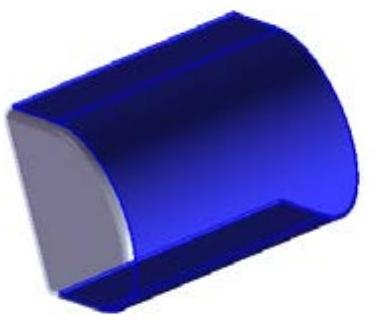

Step2.创建图4.10所示的钣金基础特征——基体-法兰1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮）。

（2）定义特征的横断面草图。

①定义草图平面。选取前视基准面作为草图平面。

②定义横断面草图。在草图环境中绘制图4.11所示的横断面草图。

③选择下拉菜单命令，退出草图环境，此时系统弹出“基体法兰”对话框。

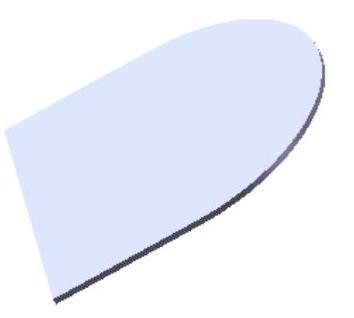

图4.10 基体-法兰1

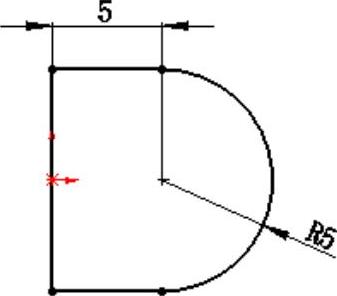

图4.11 横断面草图

（3）定义钣金参数属性。

①定义钣金参数。在区域的文本框中输入厚度值0.2。

②定义钣金折弯系数。在区域的下拉列表中选择选项，把文本框的因子系数改为0.4。

③定义钣金自动切释放槽类型。在区域的下拉列表中选择选项，选中复选框，在文本框中输入比例系数0.5。

（4）单击按钮，完成基体-法兰1的创建。

Step3.创建图4.12所示的钣金特征——边线-法兰1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏中的“边线-法兰”按钮）。

（2）定义特征的边线。选取图4.13所示的模型边线为生成的边线法兰的边线。

图4.12 边线-法兰1

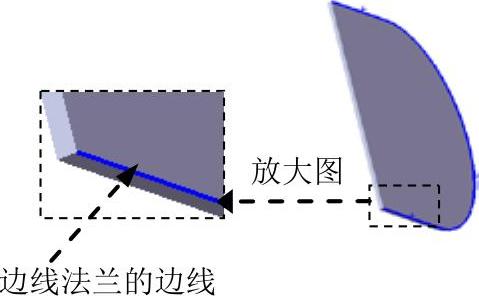

图4.13 边线-法兰1的边线

（3）定义法兰参数。

①定义法兰角度值。在区域的文本框中输入角度值90.0。

②定义长度类型和长度值。在“边线-法兰”对话框区域的下拉列表中选择选项，在文本框中输入深度值15.0。在此区域中单击“内部虚拟交点”按钮

。

③定义法兰位置。在区域中，单击“折弯在外”按钮。

（4）单击按钮，完成边线-法兰1的创建。

Step4.创建图4.14所示的切除-拉伸1。

（1）选择命令。选择下拉菜单命令。

（2）定义特征的横断面草图。选取右视基准面作为草图平面，绘制图4.15所示的横断面草图。

图4.14 切除-拉伸1

图4.15 横断面草图

（3）定义切除深度属性。单击区域中按钮，并在其下拉列表中选择选项，选中复选框。其他系统选择默认设置值。

（4）单击按钮，完成切除-拉伸1的创建。

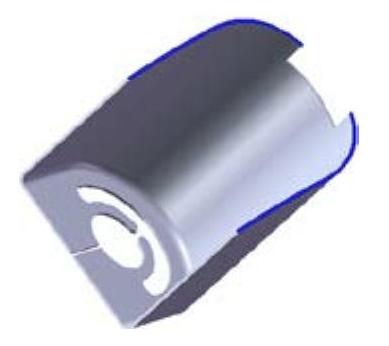

Step5.创建图4.16所示的切除-拉伸2。选择下拉菜单命令；选取图4.17所示的面作为草图平面，绘制图4.18所示的横断面草图；在区域的下拉列表中选择选项，选中复选框与复选框；其他采用系统默认设置值。

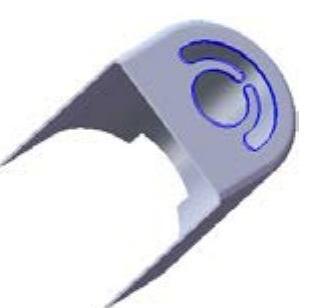

图4.16 切除-拉伸2

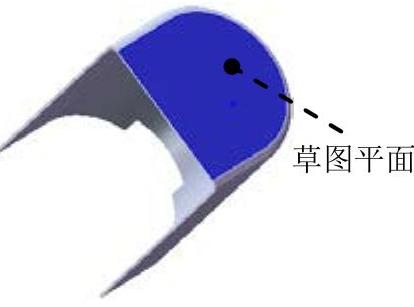

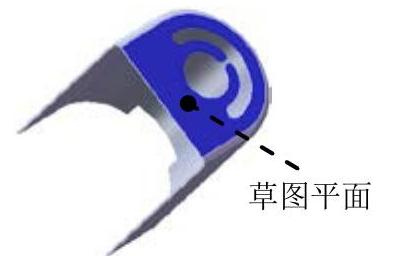

图4.17 草图平面

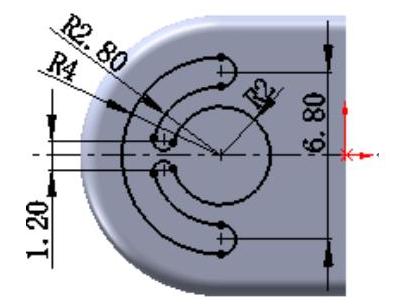

图4.18 横断面草图(https://www.daowen.com)

Step6.创建图4.19所示的切除-拉伸3。选择下拉菜单命令；选取图4.20所示的面作为草图平面，绘制图4.21所示的横断面草图；在区域的下拉列表中选择选项，选中复选框与复选框，其他采用系统默认设置值。

图4.19 切除-拉伸3

图4.20 草图平面

图4.21 横断面草图

Step7.创建图4.22所示的切除-拉伸4。选择下拉菜单命令；选取上视基准面作为草图平面，绘制图4.23所示的横断面草图；在区域的下拉列表中选择选项，取消选中复选框；选中复选框，其他采用系统默认设置值。

图4.22 切除-拉伸4

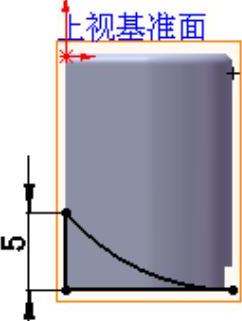

图4.23 横断面草图

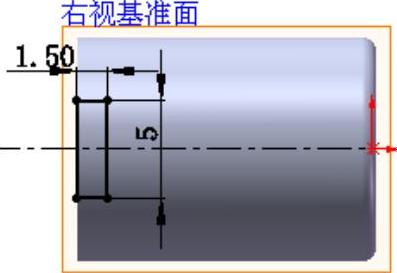

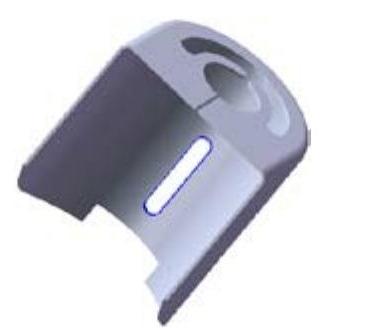

Step8.创建图4.24所示的切除-拉伸5。选择下拉菜单命令；选取右视基准面作为草图平面，绘制图4.25所示的横断面草图；单击区域的按钮，并在其下拉列表中选择选项，选中复选框。其他采用系统默认设置值。

图4.24 切除-拉伸5

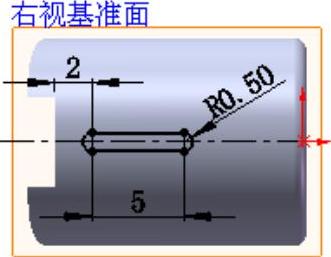

图4.25 横断面草图

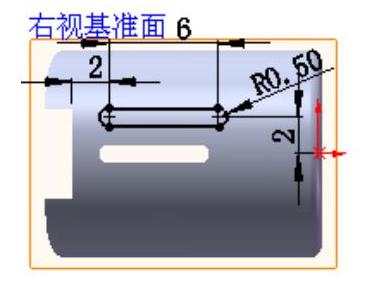

Step9.创建图4.26所示的切除-拉伸6。选择下拉菜单命令；选取右视基准面作为草图平面，绘制图4.27所示的横断面草图；在区域的下拉列表中选择选项，选中复选框；其他采用系统默认设置值。

图4.26 切除-拉伸6

图4.27 横断面草图

Step10.创建图4.28所示的镜像1。选择下拉菜单命令；选取上视基准面作为镜像基准面，选择切除-拉伸6作为镜像1的对象。单击按钮，完成镜像特征1的创建。

图4.28 镜像1

Step11.创建图4.29所示的成形特征1。

（1）单击任务窗格中的“设计库”按钮，打开设计库对话框。

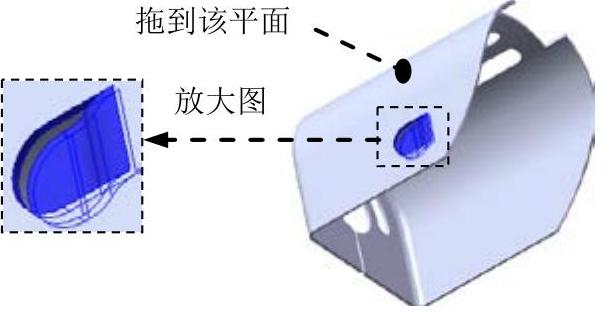

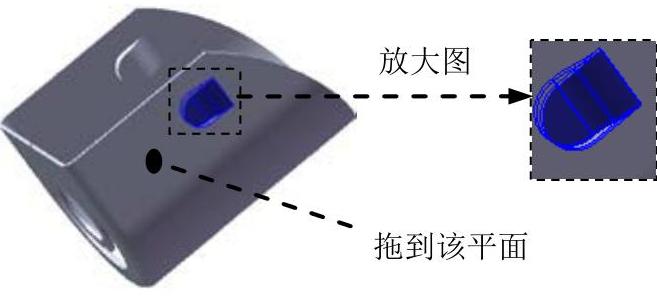

（2）单击设计库对话框中的节点，在设计库下部的列表框中选择“lighter_shaped_tool_01”文件并拖动到图4.29所示的平面，在系统弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在系统弹出的快捷菜单中单击命令，进入草图环境。

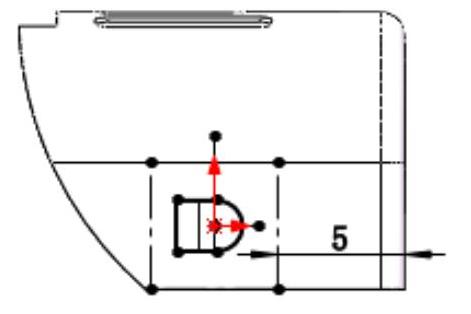

（4）编辑草图，如图4.30所示。退出草图环境，完成成形特征1的创建。

图4.29 成形特征1

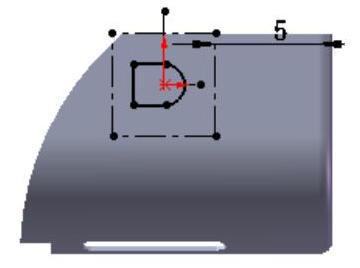

图4.30 编辑草图

Step12.创建图4.31所示的成形特征2。

（1）单击任务窗格中的“设计库”按钮，打开设计库对话框。

（2）单击设计库对话框中的节点，在设计库下部的列表框中选择“lighter_shaped_tool_01”文件并拖动到图4.31所示的平面，在系统弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在系统弹出的快捷菜单中单击命令，进入草图环境。

（4）编辑草图，如图4.32所示。退出草图环境，完成成形特征2的创建。

图4.31 成形特征2

图4.32 编辑草图

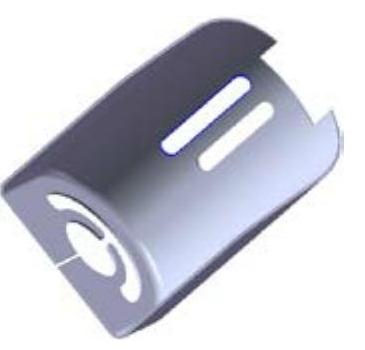

Step13.至此，钣金件模型创建完毕。选择下拉菜单命令，将模型命名为lighter_cover即可保存钣金件模型。
