Task2.创建主体钣金件模型
主体钣金件的钣金件模型及设计树如图15.2.9所示。
图15.2.9 钣金件模型及设计树
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。
Step2.创建图15.2.10所示的钣金基础特征——基体-法兰1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮
）。
（2）定义特征的横断面草图。
①定义草图基准面。选取前视基准面作为草图基准面。
②定义横断面草图。在草图环境中绘制图15.2.11所示的横断面草图。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“基体法兰”对话框。

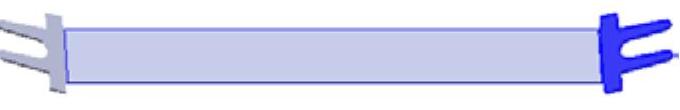

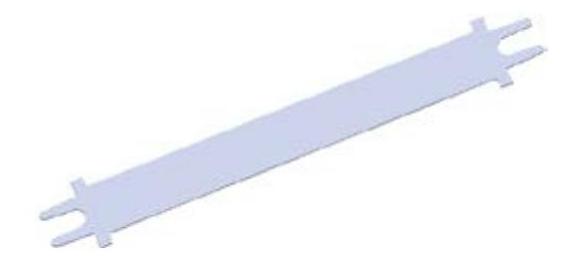

图15.2.10 基体-法兰1

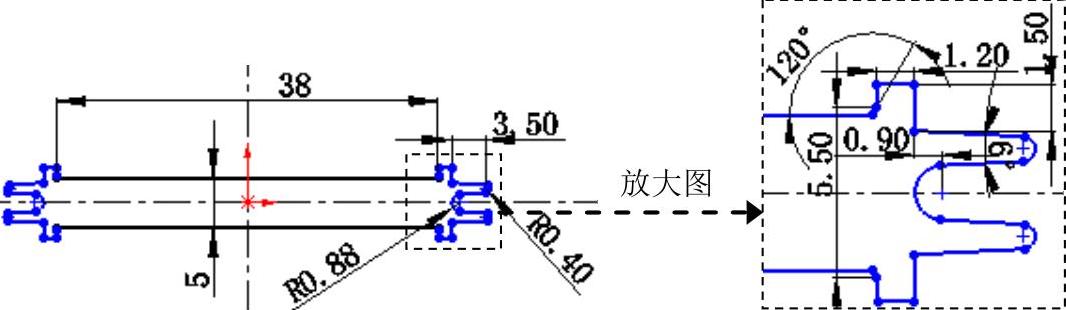

图15.2.11 横断面草图
（3）定义钣金参数属性。
①定义钣金参数。在
区域的
文本框中输入厚度值0.2。
②定义钣金折弯系数。在
区域的下拉列表中选择
，把文本框
的因子系数改为0.4。
③定义钣金自动切释放槽类型。在
区域的下拉列表中选择
，选中
复选框，在
文本框中输入比例系数0.5。
（4）单击
按钮，完成基体-法兰1的创建。
Step3.创建图15.2.12所示的钣金特征——绘制的折弯1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）。
（2）定义特征的折弯线。

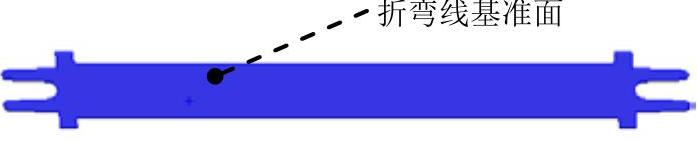

①定义折弯线基准面。选取图15.2.13的模型表面作为折弯线基准面。
图15.2.12 绘制的折弯1
图15.2.13 折弯线基准面
②定义折弯线草图。在草图环境中绘制图15.2.14所示的折弯线。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。
（3）定义折弯固定侧。在图15.2.15所示的位置处单击，确定折弯固定侧。
（4）定义钣金参数属性。在
区域的
文本框中输入折弯角度值20.0，在
区域中单击“折弯中心线”按钮
。
（5）单击
按钮，完成折弯1的创建。
图15.2.14 绘制的折弯线

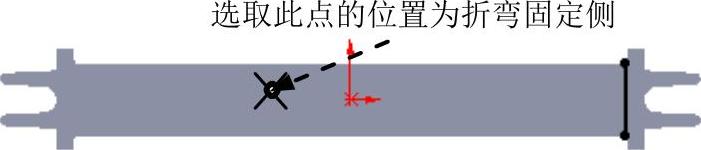

图15.2.15 固定侧的位置
Step4.创建图15.2.16所示的钣金特征——绘制的折弯2。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）。
（2）定义特征的折弯线。

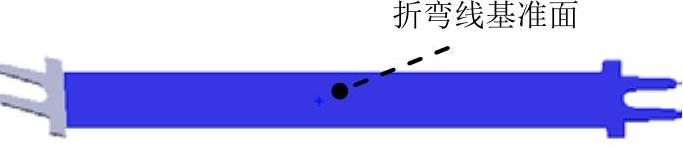

①定义折弯线基准面。选取图15.2.17的模型表面作为折弯线基准面。
图15.2.16 绘制的折弯2
图15.2.17 折弯线基准面
②定义折弯线草图。在草图环境中绘制图15.2.18所示的折弯线。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。
（3）定义折弯固定侧。在图15.2.19所示的位置处单击，确定折弯固定侧。
（4）定义钣金参数属性。在
区域的
文本框中输入折弯角度值20.0，在
区域中单击“折弯中心线”按钮
。
（5）单击
按钮，完成折弯2的创建。
图15.2.18 绘制的折弯线

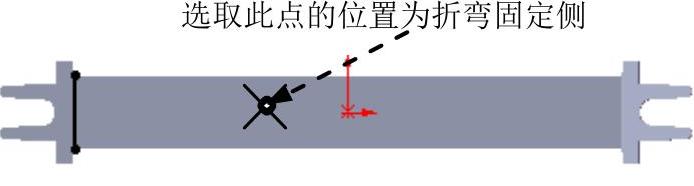

图15.2.19 折弯固定侧的位置(https://www.daowen.com)
Step5.创建图15.2.20所示的切除─拉伸1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。

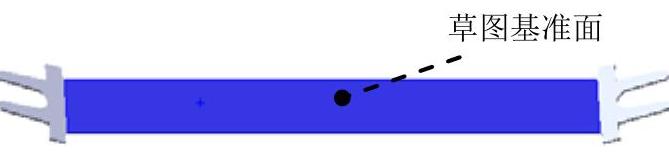

①定义草图基准面。选取图15.2.21所示的表面作为草图基准面。
图15.2.20 切除─拉伸1
图15.2.21 草图基准面

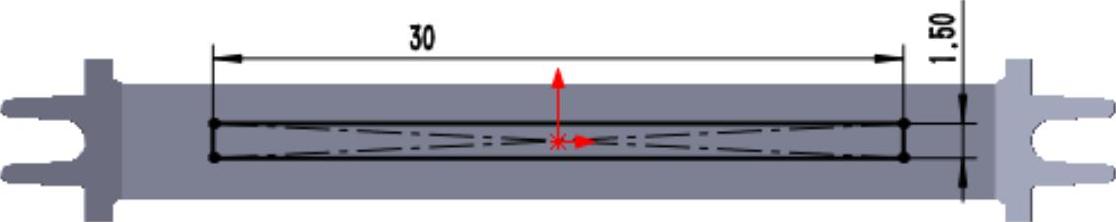

②定义横断面草图。在草图环境中绘制图15.2.22所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框
区域的
下拉列表中选择
选项，选中
复选框与
复选框。其他选择默认设置值。
（4）单击
按钮，完成切除-拉伸1的创建。
图15.2.22 横断面草图
Step6.创建图15.2.23所示的成形特征1。
（1）单击任务窗格中的“设计库”按钮
，打开“设计库”对话框。
（2）单击“设计库”对话框中的
节点，在“设计库”下部的列表框中选择“barrette_shaped_tool_01”文件并拖动到图15.2.23所示的平面，在弹出的“成形工具特征”对话框中单击
按钮。
（3）单击设计树中
节点前的“加号”，右击
特征，在弹出的快捷菜单中单击“编辑草图”按钮
，进入草图环境。

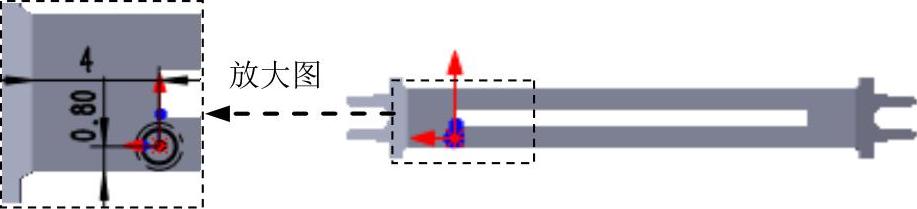

（4）编辑草图，如图15.2.24所示。退出草图环境，完成成形特征1的创建。
说明：通过键盘中的Tab键可以更改成形特征的方向。

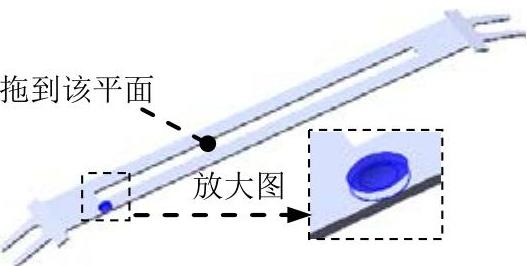

图15.2.23 成形特征1
图15.2.24 编辑草图
Step7.创建图15.2.25所示的阵列（线性）1。
（1）选择下拉菜单
命令，系统弹出“线性阵列”对话框。
（2）定义阵列源特征。单击
区域中的文本框，选取成形特征1作为阵列的源特征。
（3）定义阵列参数。

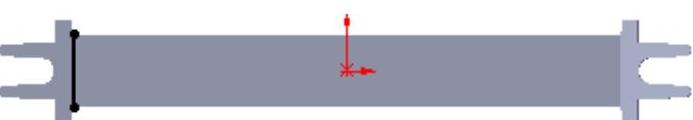

①定义方向1的阵列引导边线。选择图15.2.26所示的边线为第一方向引导边线。
②定义方向1的参数。在
区域的
文本框中输入数值1.9；在
文本框中输入数值17。
图15.2.25 阵列（线性）1

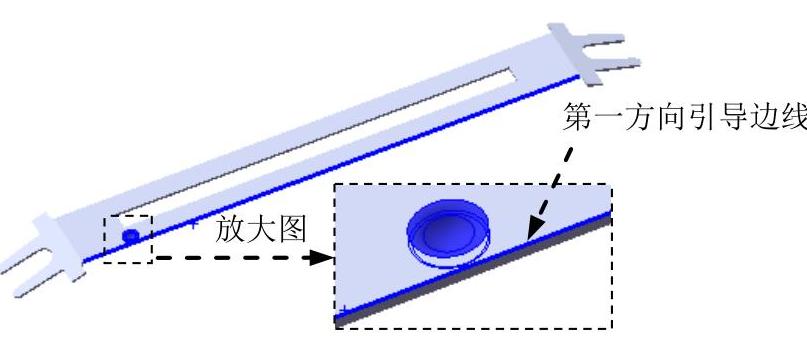

图15.2.26 选择阵列引导边线
（4）单击
按钮，完成阵列（线性）1的创建。
Step8.创建图15.2.27所示的镜像1。
（1）选择命令。选择下拉菜单
命令。
（2）定义镜像基准面。选取上视基准面作为镜像基准面。
（3）定义镜像对象。选择阵列（线性）1和成形特征1作为镜像1的对象。
（4）单击
按钮，完成镜像1的创建。

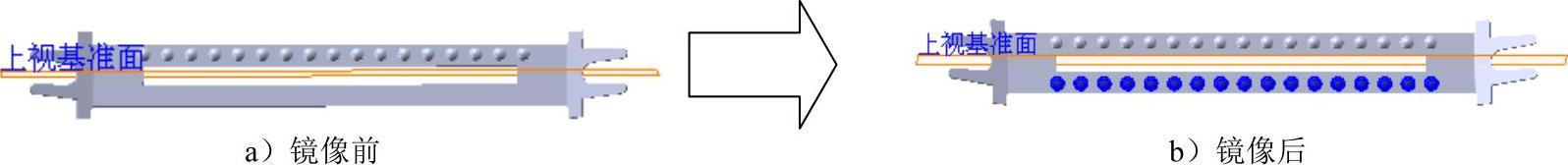

图15.2.27 镜像1
Step9.创建图15.2.28所示的零件基础特征——弯曲1。
（1）选择命令。选择下拉菜单
命令。
（2）选取弯曲实体及类型。选取整个模型作为弯曲实体；在
区域中选中
单选项。
（3）定义弯曲参数，在
区域中选中
复选框，在
文本框中输入角度值38.0。
说明：系统会根据
文本框中输入的角度值及实体的长度计算弯曲半径
。
（4）定义剪裁基准面。在
区域的
文本框中输入基准面1的剪裁距离值5.0，在
区域的
文本框中输入基准面2的剪裁距离值5.0。
（5）单击
按钮，完成弯曲1的创建。

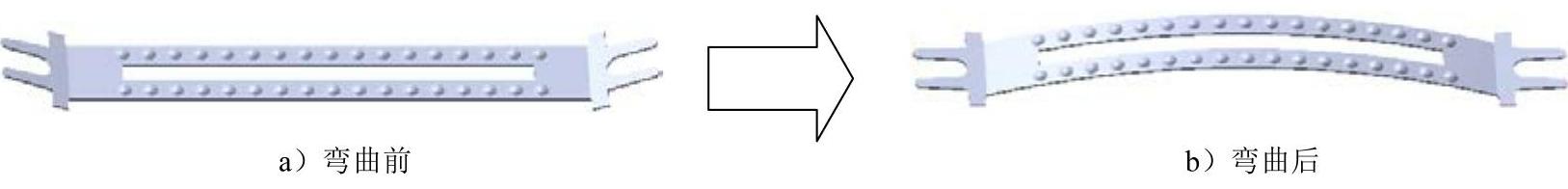

图15.2.28 弯曲1
Step10.至此，钣金件1模型创建完毕。选择下拉菜单
命令，将模型命名为barrette_01，即可保存钣金件模型。
