Task4.创建成形工具8

Task4.创建成形工具8

成形工具8模型及设计树如图17.10.37所示。

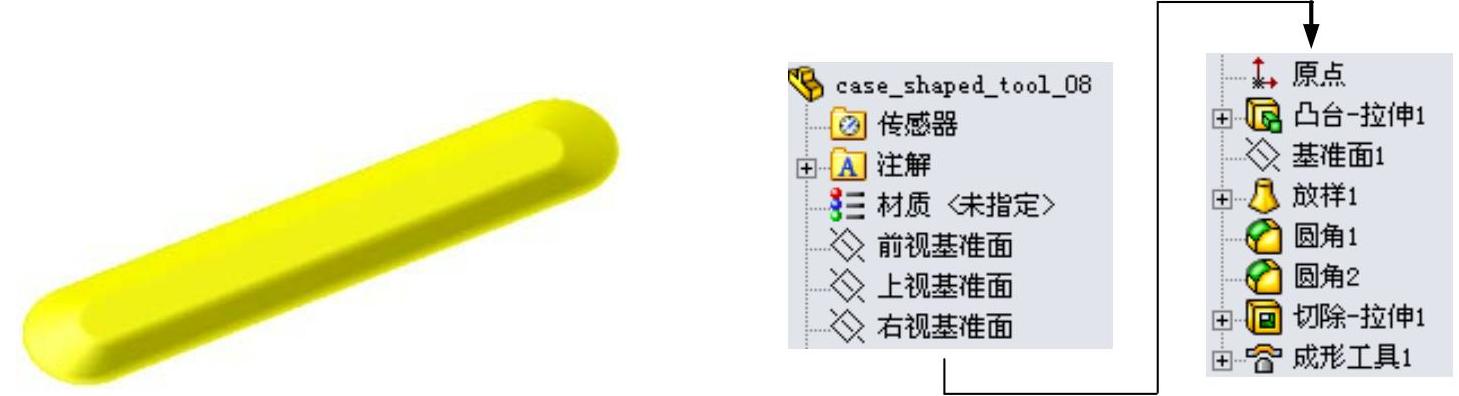

图17.10.37 成形工具8模型及设计树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.创建图17.10.38所示的零件基础特征——凸台-拉伸1。选择下拉菜单命令；选取前视基准面作为草图平面，绘制图17.10.39所示的横断面草图；采用系统默认的深度方向，在区域的下拉列表中选择选项，输入深度值20.0。单击按钮，完成凸台-拉伸1的创建。

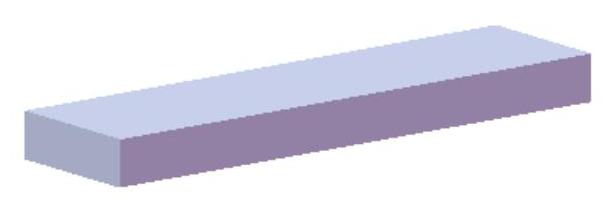

图17.10.38 凸台—拉伸1

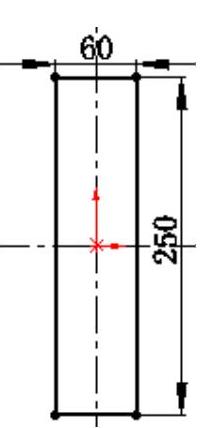

图17.10.39 横断面草图

Step3.创建图17.10.40所示的基准面1。选择下拉菜单命令；选取图17.10.41所示的模型表面为所要创建的基准面的参考实体，在后文本框输入2.5。单击按钮，完成基准面1的创建。

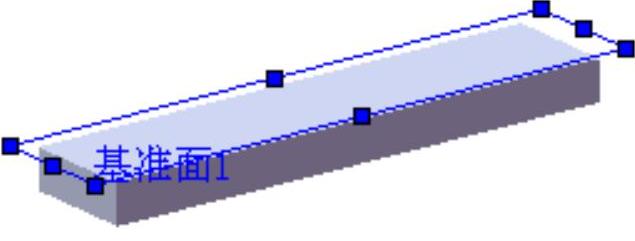

图17.10.40 创建基准面1

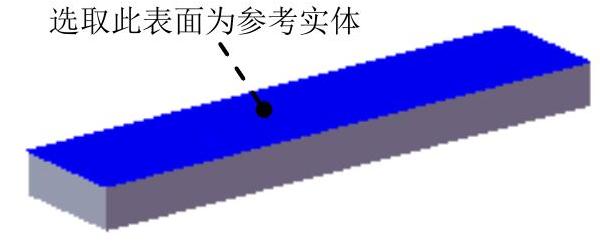

图17.10.41 定义基准面的参考实体

Step4.绘制图17.10.42所示的草图1。草图平面为图17.10.41所示的模型表面。

Step5.绘制图17.10.43所示的草图2。草图平面为基准面1。

Step6.创建图17.10.44所示的零件特征——放样1。

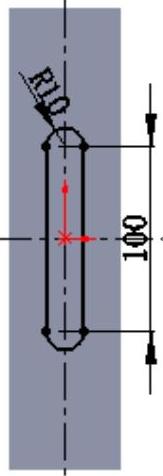

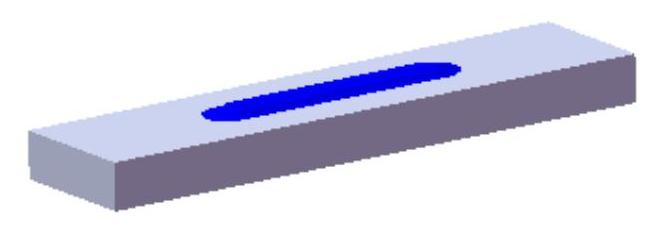

图17.10.42 草图1

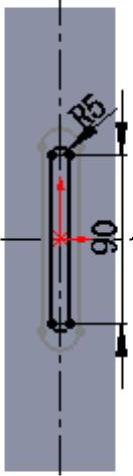

图17.10.43 草图2

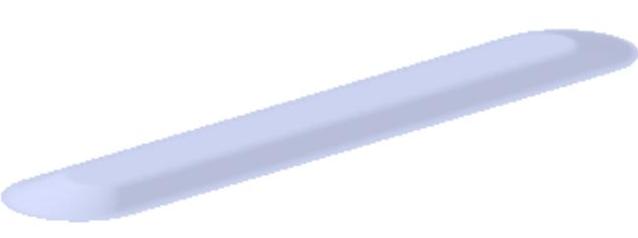

图17.10.44 创建放样1

（1）选择命令。选择下拉菜单命令（或单击“特征（F）”工具栏中的按钮），系统弹出“放样”对话框。

（2）选择截面轮廓。依次选择草图1、草图2作为凸台放样特征的截面轮廓。(https://www.daowen.com)

（3）选择引导线。本例中使用系统默认的引导线。

（4）单击“放样”对话框中的按钮，完成放样1的创建。

Step7.创建圆角1。要圆角的对象为图17.10.45所示的边线，圆角半径值为5.0。

Step8.创建圆角2。要圆角的对象为图17.10.46所示的边线，圆角半径值为5.0。

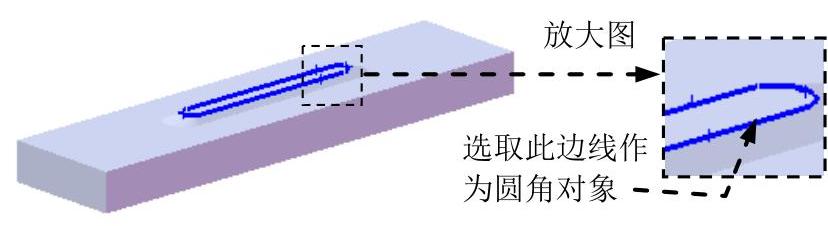

图17.10.45 定义圆角1参照

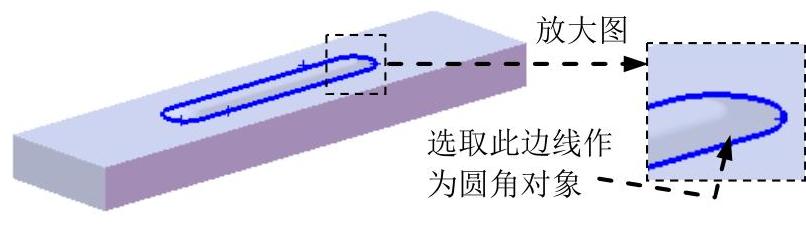

图17.10.46 定义圆角2参照

Step9.创建图17.10.47所示的零件特征——切除-拉伸1。选择下拉菜单命令；选取右视基准面为草图平面，绘制图17.10.48所示的横断面草图；采用系统默认的切除深度方向；在区域的下拉列表中选择选项，选中选项。单击按钮，完成切除-拉伸1的创建。

图17.10.47 创建切除-拉伸1

图17.10.48 横断面草图

Step10.创建图17.10.49所示的零件特征——成形工具8。

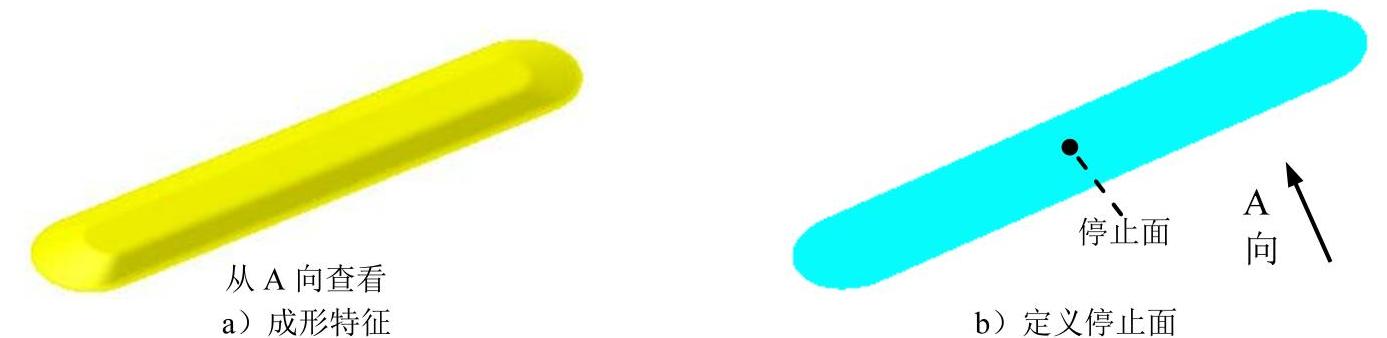

图17.10.49 创建成形工具8

（1）选择命令。选择下拉菜单命令。

（2）定义成形工具属性。

①定义停止面属性。激活“成形工具”对话框的区域，选中图17.10.49b所示的“停止面”。

②定义移除面属性。由于不涉及移除，成形工具8不选取移除面。

（3）单击按钮，完成成形工具8的创建。

Step11.至此，成形工具8模型创建完毕。选择下拉菜单命令，把模型保存于D：\sw2012.6\work\ch.17，并命名为case_shaped_tool_08。

Step12.保存零件模型文件。
