Task1.创建成形工具1

Task1.创建成形工具1

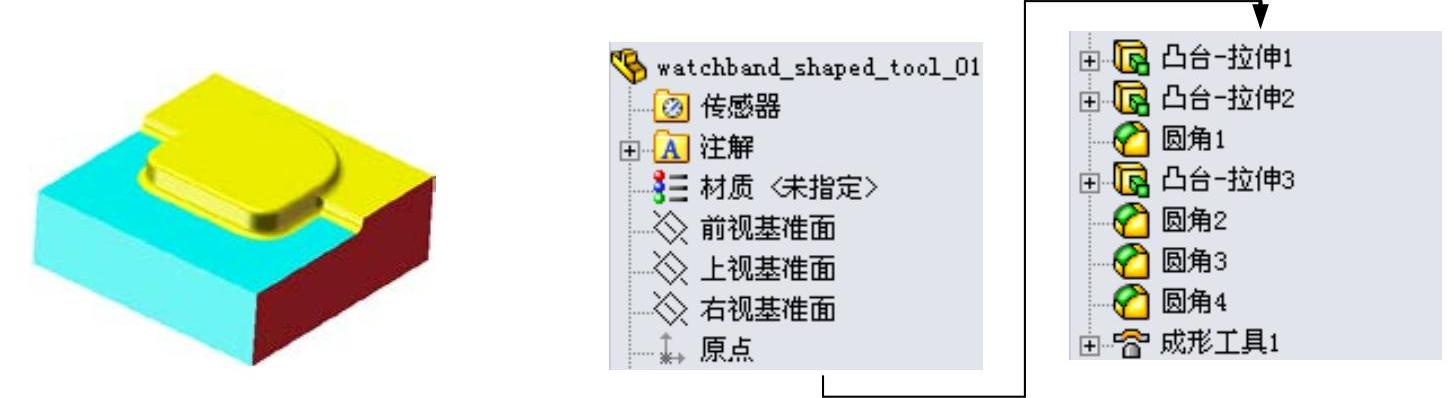

成形工具1的零件模型及设计树如图14.2.1所示。

图14.2.1 零件模型及设计树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

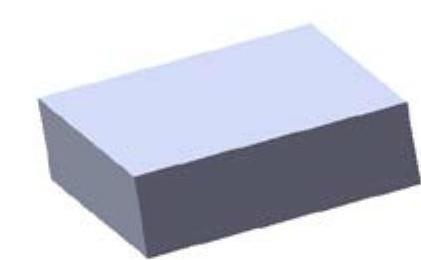

Step2.创建图14.2.2所示的零件基础特征——凸台-拉伸1。

（1）选择命令。选择下拉菜单命令（或单击“特征（F）”工具栏中的按钮）。

（2）定义特征的横断面草图。

①定义草图基准面。选取前视基准面作为草图基准面。

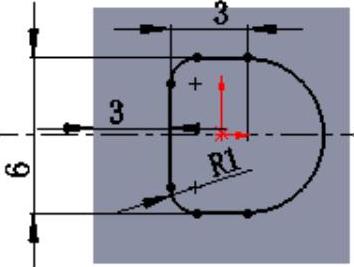

②定义横断面草图。在草图环境中绘制图14.2.3所示的横断面草图。

③选择下拉菜单命令，退出草图环境，此时系统弹出“凸台-拉伸”对话框。

图14.2.2 凸台-拉伸1

图14.2.3 横断面草图

（3）定义拉伸深度属性。

①定义深度方向。采用系统默认的深度方向。

②定义深度类型和深度值。在“凸台-拉伸”对话框区域的下拉列表中选择选项，在中输入深度值3.0。

（4）单击按钮，完成凸台-拉伸1的创建。

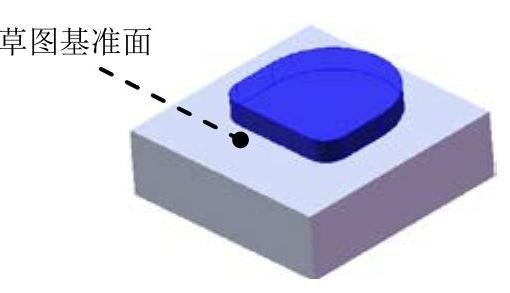

Step3.创建图14.2.4所示的零件基础特征——凸台-拉伸2。

（1）选择命令。选择下拉菜单命令（或单击“特征（F）”工具栏中的按钮）。

（2）定义特征的横断面草图。

①定义草图基准面。选取图14.2.4所示的表面作为草图基准面。

②定义横断面草图。在草图环境中绘制图14.2.5所示的横断面草图。

③选择下拉菜单命令，退出草图环境，此时系统弹出“凸台-拉伸”对话框。

（3）定义拉伸深度属性。

①定义深度方向。采用系统默认的深度方向。

②定义深度类型和深度值。在“凸台-拉伸”对话框区域的下拉列表中选择选项，在中输入深度值1.0，选中复选框。

（4）单击按钮，完成凸台-拉伸2的创建。

图14.2.4 凸台-拉伸2

图14.2.5 横断面草图

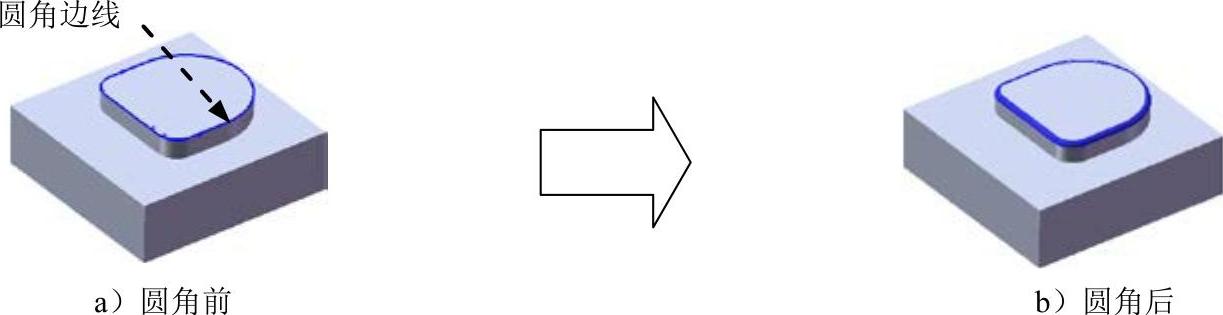

Step4.创建图14.2.6所示的圆角1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“圆角”对话框。

（2）定义圆角类型。采用系统默认的圆角类型。

（3）定义圆角对象。选取图14.2.6a所示的边线为要圆角的对象。

（4）定义圆角的半径。在区域的文本框中输入圆角半径值0.20，选中复选框。

（5）单击按钮，完成圆角1的创建。

图14.2.6 圆角1

Step5.创建图14.2.7所示的零件基础特征——凸台-拉伸3。

（1）选择命令。选择下拉菜单命令（或单击“特征（F）”工具栏中的按钮）。

（2）定义特征的横断面草图。

①定义草图基准面。选取图14.2.7所示的表面作为草图基准面。

②定义横断面草图。在草图环境中绘制图14.2.8所示的横断面草图。

③选择下拉菜单命令，退出草图环境，此时系统弹出“凸台-拉伸”对话框。

（3）定义拉伸深度属性。

①定义深度方向。采用系统默认的深度方向。

②定义深度类型和深度值。在“凸台-拉伸”对话框区域的下拉列表中选择选项，选取图14.2.9所示的表面作为拉伸参考面。选中复选框。

（4）单击按钮，完成凸台-拉伸3的创建。

图14.2.7 凸台-拉伸3

图14.2.8 横断面草图

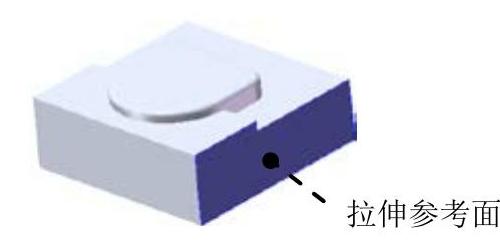

图14.2.9 拉伸参考面

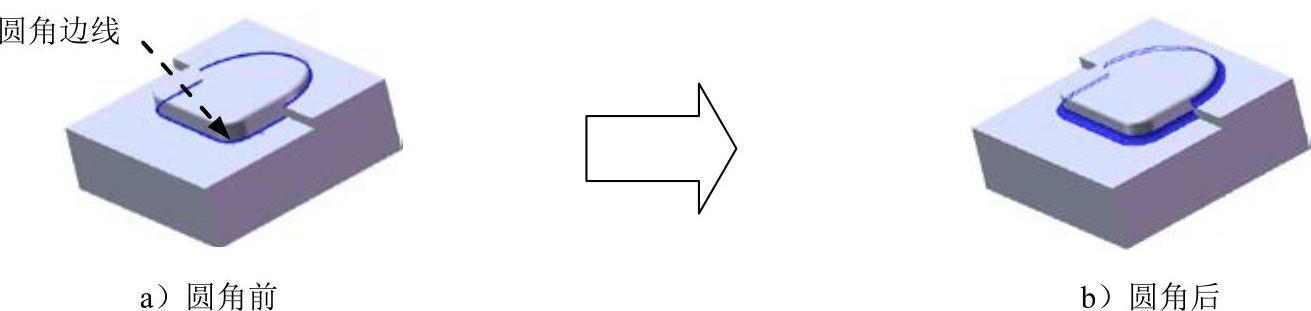

Step6.创建图14.2.10所示的圆角2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“圆角”对话框。

（2）定义圆角类型。采用系统默认的圆角类型。

（3）定义圆角对象。选取图14.2.10a所示的边线为要圆角的对象。

（4）定义圆角的半径。在区域的文本框中输入圆角半径值0.30。选中复选框。

（5）单击按钮，完成圆角2的创建。

图14.2.10 圆角2

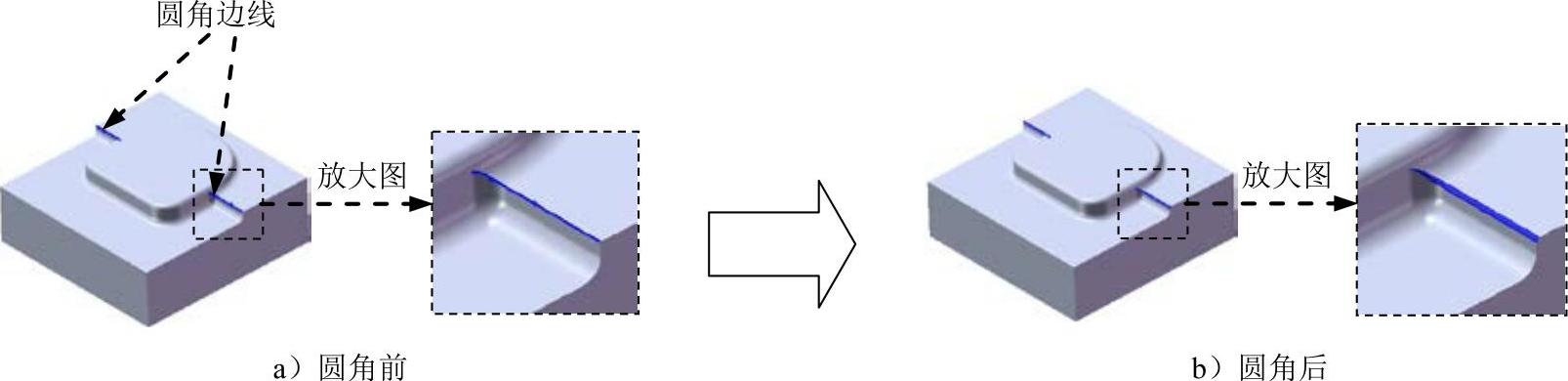

Step7.创建图14.2.11所示的圆角3。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“圆角”对话框。

（2）定义圆角类型。采用系统默认的圆角类型。

（3）定义圆角对象。选取图14.2.11a所示的边线为要圆角的对象。

图14.2.11 圆角3

（4）定义圆角的半径。在区域的文本框中输入圆角半径值0.30。选中复选框。

（5）单击按钮，完成圆角3的创建。

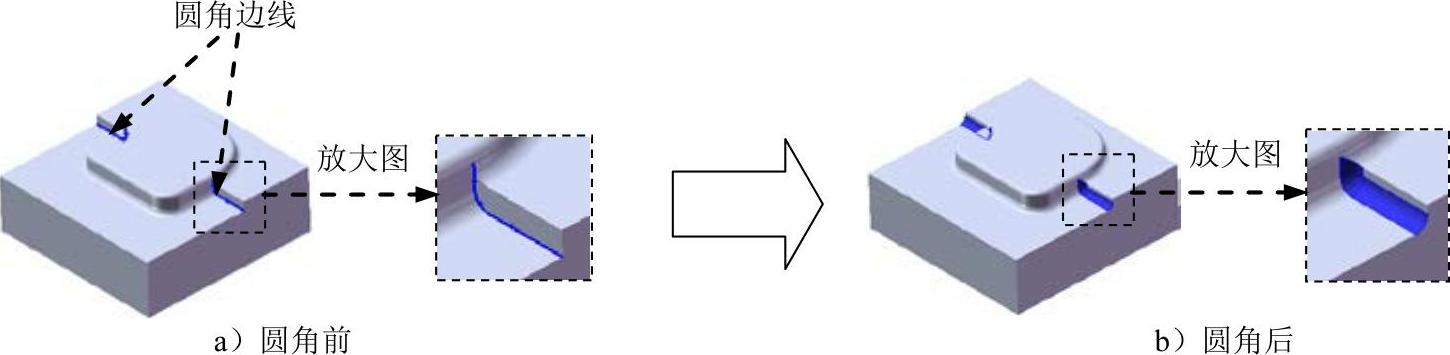

Step8.创建图14.2.12所示的圆角4。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“圆角”对话框。

（2）定义圆角类型。采用系统默认的圆角类型。

（3）定义圆角对象。选取图14.2.12a所示的边线为要圆角的对象。

（4）定义圆角的半径。在区域的文本框中输入圆角半径值0.30，选中复选框。

（5）单击按钮，完成圆角4的创建。

图14.2.12 圆角4

Step9.创建图14.2.13所示的零件特征——成形工具1。

（1）选择命令。选择下拉菜单命令。

（2）定义成形工具属性。

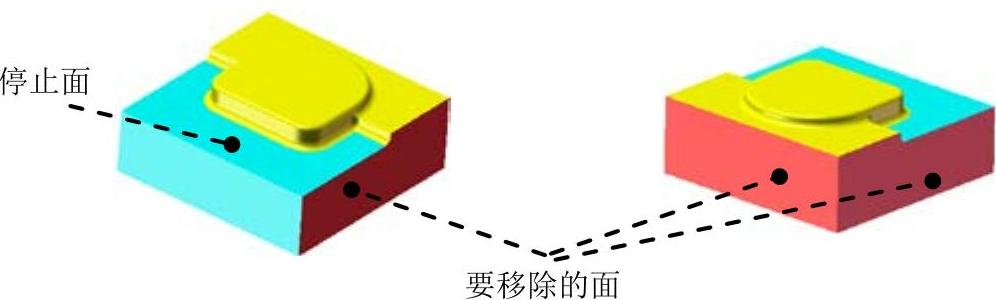

①定义停止面。激活“成形工具”对话框的区域，选取图14.2.13所示的模型表面作为成形工具的停止面。

②定义移除面。激活“成形工具”对话框的区域，选取图14.2.13所示的模型表面作为成形工具的移除面。

（3）单击按钮，完成成形工具1的创建。

图14.2.13 成形工具1

Step10.至此，成形工具1模型创建完毕。选择下拉菜单命令，把模型保存于D：\sw12.6\work\ch14\，并命名为watchband_shaped_tool_01。

Step11.将成形工具调入设计库。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

（2）在“设计库”对话框中单击“添加文件位置”按钮，系统弹出“选取文件夹”对话框，在下拉列表中找到D：\sw12.6\work\ch14文件夹后，单击按钮。

（3）此时在设计库中出现节点，右击该节点，在弹出的快捷菜单中单击命令，完成成形工具调入设计库的设置。
