Task1.创建成形工具

Task1.创建成形工具

成形工具用于创建模具成形特征，在该模具零件中，主要运用一些实体建模思想。下面就来创建用于成形特征的成形工具，成形工具模型及设计树如图4.2所示。

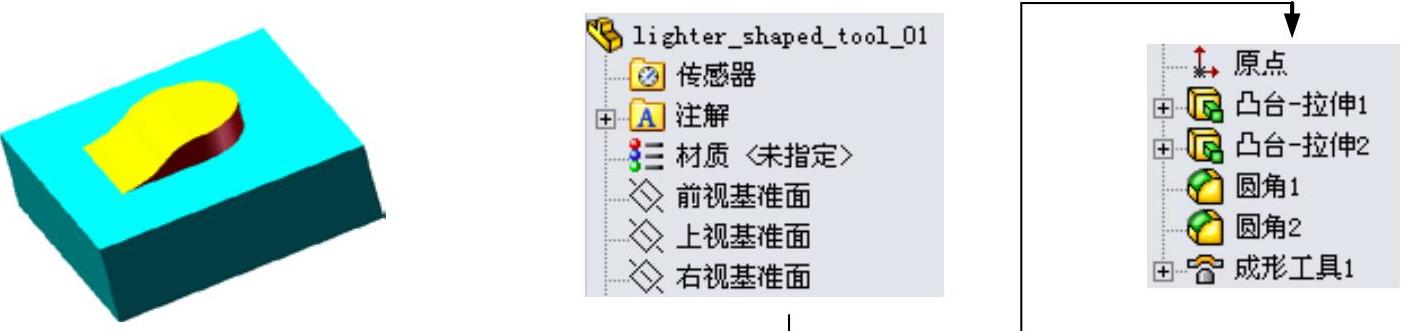

图4.2 成形工具模型及设计树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.创建图4.3所示的零件基础特征——凸台-拉伸1。

（1）选择命令。选择下拉菜单命令（或单击“特征（F）”工具栏中的按钮）。

（2）定义特征的横断面草图。

①定义草图平面。选取前视基准面作为草图平面。

②定义横断面草图。在草图环境中绘制图4.4所示的横断面草图。

③选择下拉菜单命令，退出草图环境，此时系统弹出“凸台-拉伸”对话框。

（3）定义拉伸深度属性。

①定义深度方向。采用系统默认的深度方向。

②定义深度类型和深度值。在“凸台-拉伸”对话框区域的下拉列表中选择选项，在文本框中输入深度值5.0。

图4.3 凸台-拉伸1

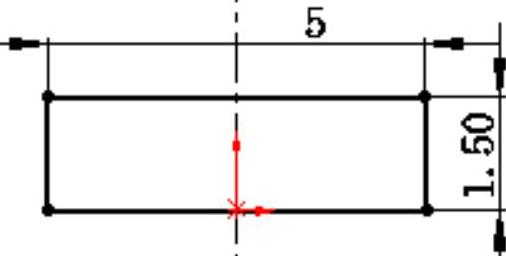

图4.4 横断面草图

（4）单击按钮，完成凸台-拉伸1的创建。

Step3.创建图4.5所示的零件基础特征——凸台-拉伸2。选择下拉菜单命令；选取前视基准面作为草图平面，绘制图4.6所示的横断面草图；在区域的下拉列表中选择选项，在文本框中输入深度值2.0，选中复选框；单击按钮，完成凸台-拉伸2的创建。

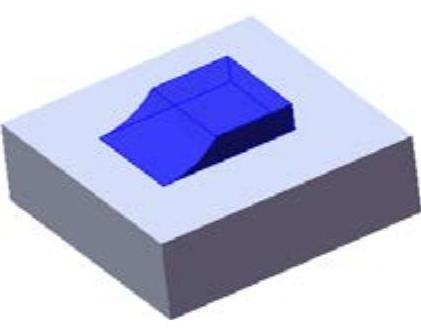

图4.5 凸台-拉伸2

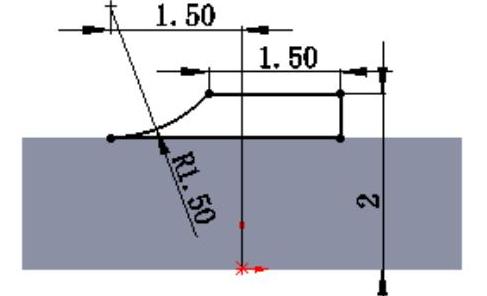

图4.6 横断面草图

Step4.创建图4.7所示的圆角1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“圆角”对话框。(https://www.daowen.com)

（2）定义圆角类型。在区域选中复选框。

（3）定义圆角对象。

①定义边侧面组1。选取图4.7a所示的边侧面组1。

②定义中央面组。单击激活中央面组，选取图4.7a所示的中央面组。

③定义边侧面组2。单击激活边侧面组2，选取图4.7a所示的边侧面组2。

（4）单击按钮，完成圆角1的创建。

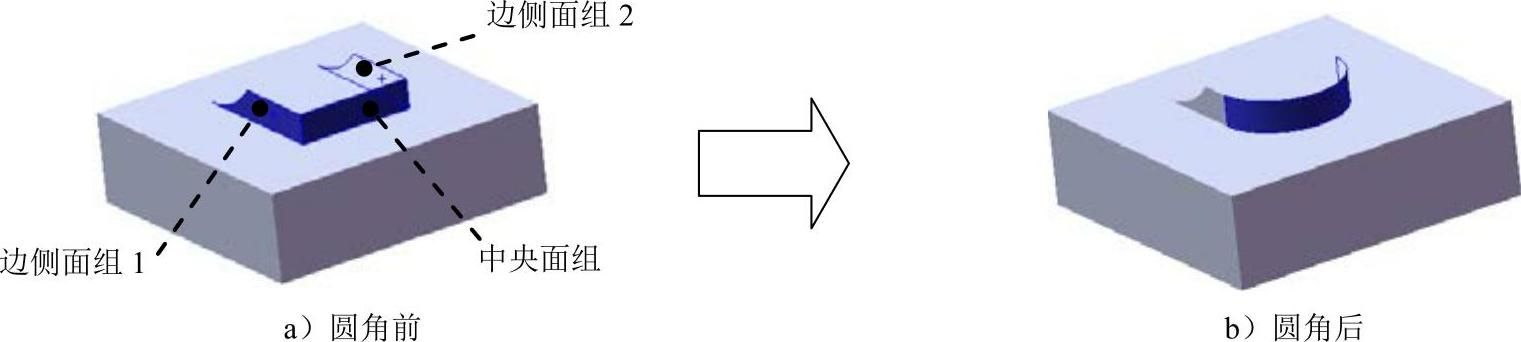

图4.7 圆角1

Step5.创建图4.8所示的圆角2。选择下拉菜单命令；在区域选中复选框；选取图4.8a所示的边线为要圆角的对象，在文本框中输入圆角半径值1.0。

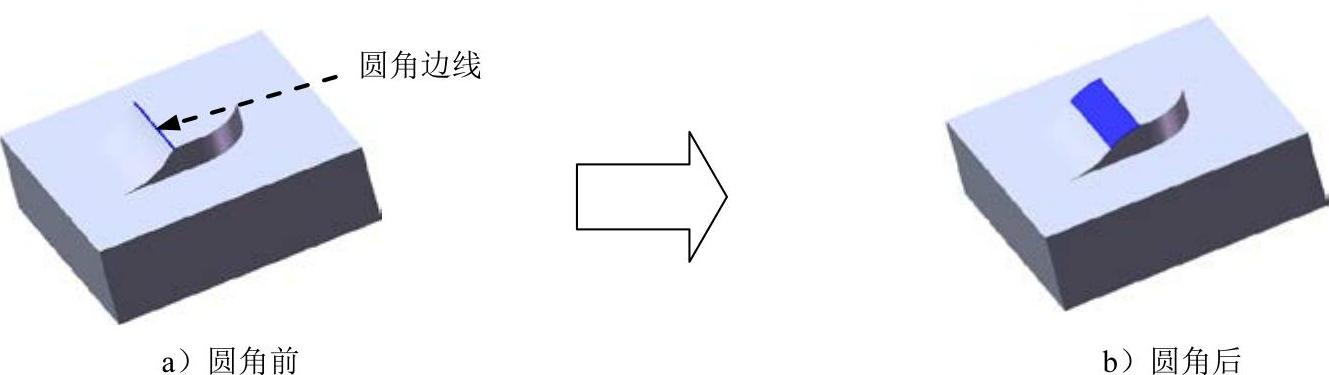

图4.8 圆角2

Step6.创建图4.9所示的零件特征——成形工具1。

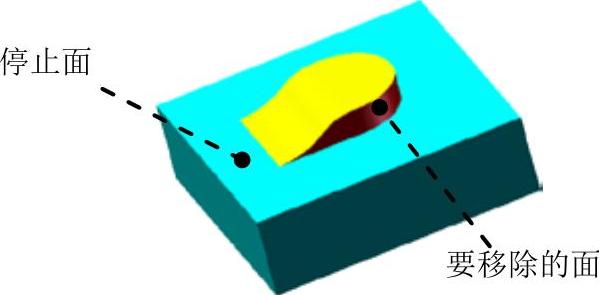

图4.9 成形工具1

（1）选择命令。选择下拉菜单命令。

（2）定义成形工具属性。

①定义停止面。激活“成形工具”对话框区域，选取图4.9所示的模型表面为成形工具的停止面。

②定义移除面。激活“成形工具”对话框区域，选取图4.9所示的模型表面为成形工具的移除面。

（3）单击按钮，完成成形工具1的创建。

Step7.至此，成形工具模型创建完毕。选择下拉菜单命令，把模型保存于D：\sw2012.6\work\ch04\，并命名为lighter_shaped_tool_01。

Step8.将成形工具调入设计库。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

（2）在“设计库”对话框中单击“添加文件位置”按钮，系统弹出“选取文件夹”对话框，在下拉列表中找到D：\sw2012.6\work\ch04文件夹后，单击按钮。

（3）此时在设计库中出现节点，右击该节点，在系统弹出的快捷菜单中单击命令。完成成形工具调入设计库设置。
