Task2.创建成形工具3
成形工具3的零件模型及其设计树如图15.3.8所示。

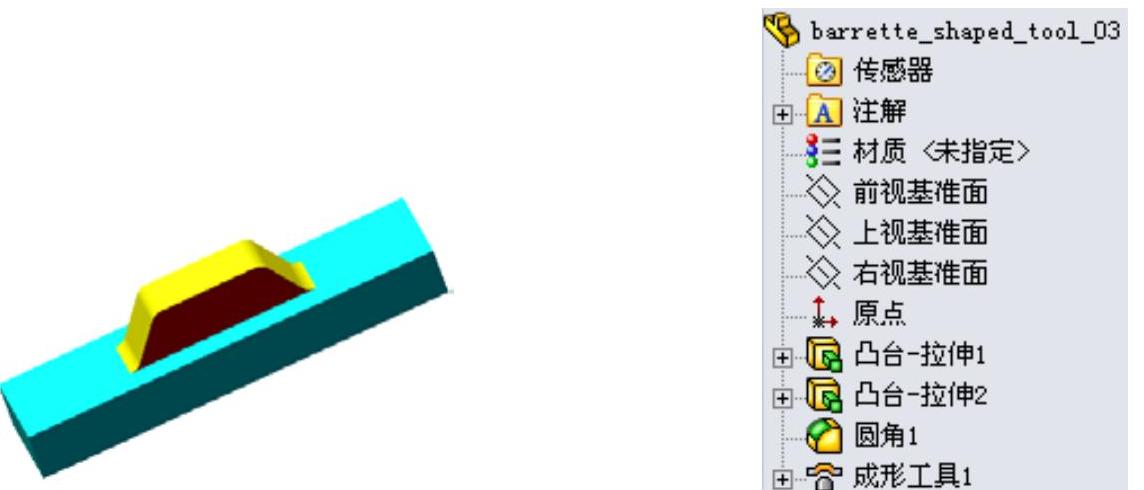

图15.3.8 零件模型及设计树
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。
Step2.创建图15.3.9所示的零件基础特征——凸台-拉伸1。
（1）选择命令。选择下拉菜单
命令（或单击“特征（F）”工具栏中的
按钮）。
（2）定义特征的横断面草图。
①定义草图基准面。选取前视基准面作为草图基准面。
②定义横断面草图。在草图环境中绘制图15.3.10所示的横断面草图。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“凸台-拉伸”对话框。
（3）定义拉伸深度属性。
①定义深度方向。采用系统默认的深度方向。
②定义深度类型和深度值。在“凸台-拉伸”对话框
区域的下拉列表中选择
选项，在
中输入深度值2.0。

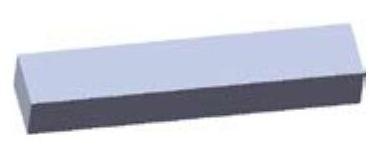

图15.3.9 凸台-拉伸1

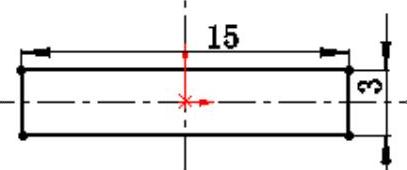

图15.3.10 横断面草图
（4）单击
按钮，完成凸台-拉伸1的创建。
Step3.创建图15.3.11所示的零件基础特征——凸台-拉伸2。
（1）选择命令。选择下拉菜单
命令（或单击“特征（F）”工具栏中的
按钮）。
（2）定义特征的横断面草图。
①定义草图基准面。选取上视基准面作为草图基准面。
②定义横断面草图。在草图环境中绘制图15.3.12所示的横断面草图。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“凸台-拉伸”对话框。
（3）定义拉伸深度属性。(https://www.daowen.com)
①定义深度方向。采用系统默认的深度方向。
②定义深度类型和深度值。在“凸台-拉伸”对话框
区域的
下拉列表中选择
选项，在
文本框中输入深度值1.5。选中
复选框。
（4）单击
按钮，完成凸台-拉伸2的创建。

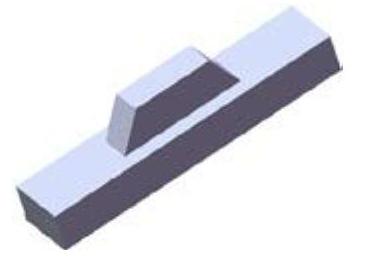

图15.3.11 凸台-拉伸2

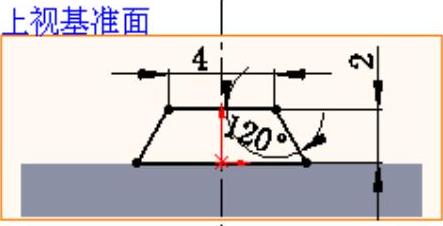

图15.3.12 横断面草图
Step4.创建图15.3.13所示的圆角1。
（1）选择命令。选择下拉菜单
命令（或单击
按钮），系统弹出“圆角”对话框。
（2）定义圆角类型。采用系统默认的圆角类型。
（3）定义圆角对象。选取图15.3.13a所示的边线为要圆角的对象。

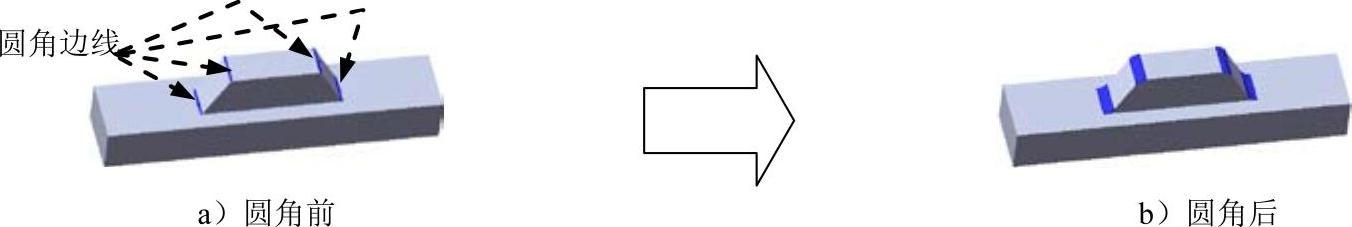

图15.3.13 圆角1
（4）定义圆角的半径。在
区域的
文本框中输入圆角半径值0.5，选中
复选框。
（5）单击
按钮，完成圆角1的创建。
Step5.创建图15.3.14所示的零件特征——成形工具3。
（1）选择命令。选择下拉菜单
命令。
（2）定义成形工具属性。
①定义停止面属性。激活“成形工具”对话框的
区域，选取图15.3.14所示的模型表面为停止面。
②定义移除面属性。激活“成形工具”对话框的
区域，选取图15.3.14所示的模型表面为要移除的面。
（3）单击
按钮，完成成形工具3的创建。

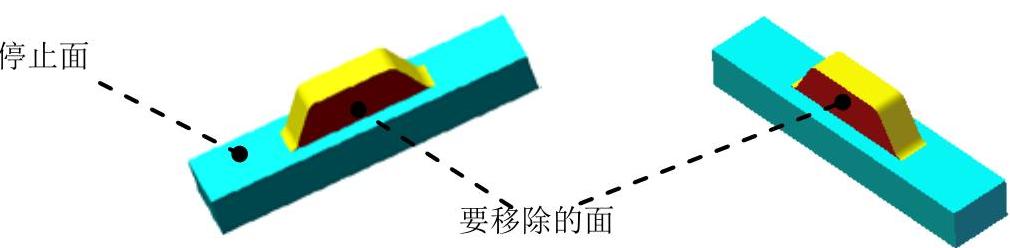

图15.3.14 成形工具3
Step6.至此，成形工具3模型创建完毕。选择下拉菜单
命令，把模型保存于D：\sw12.6\work\ch15\，并命名为barrette_shaped_tool_03。
