实例3 卷尺头

本实例讲解了一个卷尺头的设计过程。通过本实例的学习，可以加深对“基体法兰”、“边线法兰”等命令的印象，同时还学习并掌握“断开边角”命令，巩固“切除拉伸”等命令。钣金件模型及设计树如图3.1所示。

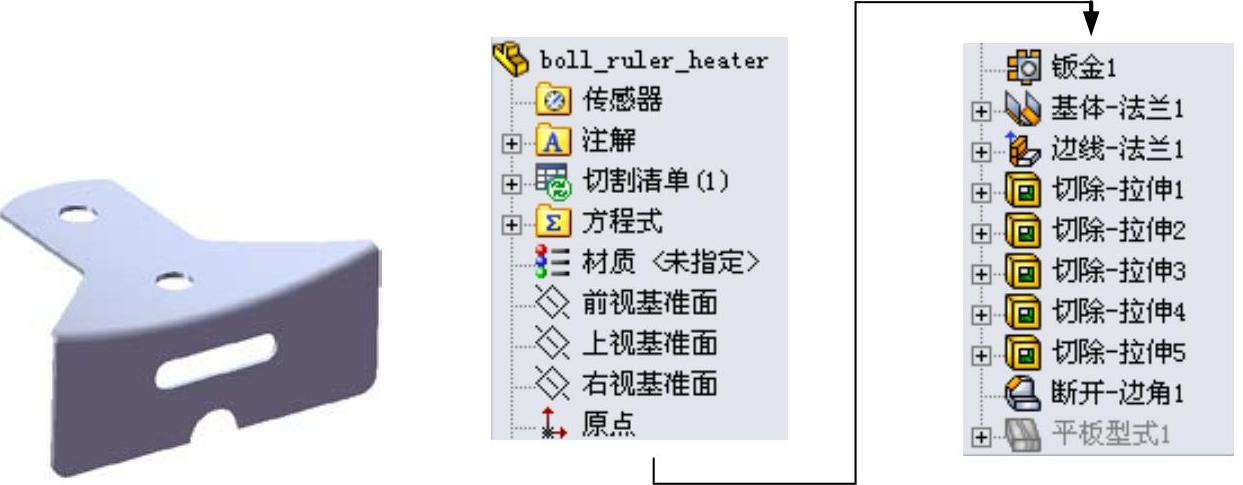

图3.1 钣金件模型及设计树

Step1.新建模型文件。选择下拉菜单978-7-111-37212-7-Chapter03-2.jpg978-7-111-37212-7-Chapter03-3.jpg978-7-111-37212-7-Chapter03-4.jpg命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击978-7-111-37212-7-Chapter03-5.jpg按钮，进入建模环境。

Step2.创建图3.2所示的钣金基础特征——基体-法兰1。

（1）选择命令。选择下拉菜单978-7-111-37212-7-Chapter03-6.jpg978-7-111-37212-7-Chapter03-7.jpg978-7-111-37212-7-Chapter03-8.jpg978-7-111-37212-7-Chapter03-9.jpg978-7-111-37212-7-Chapter03-10.jpg命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮978-7-111-37212-7-Chapter03-11.jpg）。

（2）定义特征的横断面草图。

①定义草图平面。选取前视基准面作为草图平面。

②定义横断面草图。在草图环境中绘制图3.3所示的横断面草图。

③选择下拉菜单978-7-111-37212-7-Chapter03-12.jpg978-7-111-37212-7-Chapter03-13.jpg978-7-111-37212-7-Chapter03-14.jpg命令，退出草图环境，此时系统弹出“基体法兰”对话框。

（3）定义钣金参数属性。

①定义钣金参数。在978-7-111-37212-7-Chapter03-15.jpg区域的978-7-111-37212-7-Chapter03-16.jpg文本框中输入厚度0.3。

②定义钣金折弯系数。在978-7-111-37212-7-Chapter03-17.jpg区域的下拉列表中选择978-7-111-37212-7-Chapter03-18.jpg选项，把文本框978-7-111-37212-7-Chapter03-19.jpg的因子系数改为0.4。

③定义钣金自动切释放槽类型。在978-7-111-37212-7-Chapter03-20.jpg区域的下拉列表中选择978-7-111-37212-7-Chapter03-21.jpg选项，选中978-7-111-37212-7-Chapter03-22.jpg复选框，在978-7-111-37212-7-Chapter03-23.jpg文本框中输入比例系数0.5。

（4）单击978-7-111-37212-7-Chapter03-24.jpg按钮，完成基体-法兰1的创建。

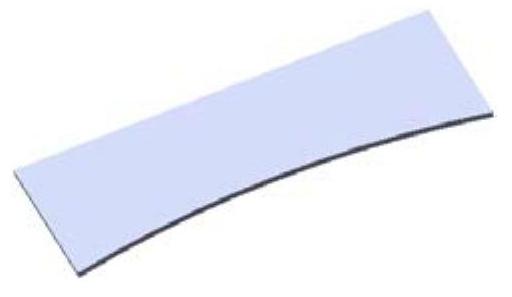

图3.2 基体-法兰1


图3.3 横断面草图

Step3.创建图3.4所示的钣金特征——边线-法兰1。

（1）选择命令。选择下拉菜单978-7-111-37212-7-Chapter03-27.jpg978-7-111-37212-7-Chapter03-28.jpg978-7-111-37212-7-Chapter03-29.jpg978-7-111-37212-7-Chapter03-30.jpg978-7-111-37212-7-Chapter03-31.jpg命令（或单击“钣金”工具栏中的“边线法兰”按钮978-7-111-37212-7-Chapter03-32.jpg）。

（2）定义特征的边线。选取图3.5所示的模型边缘为生成的边线法兰的边线。

（3）定义法兰参数。

①定义法兰角度值。在978-7-111-37212-7-Chapter03-33.jpg区域的978-7-111-37212-7-Chapter03-34.jpg文本框中输入角度值90.0。

②定义长度类型和长度值。在“边线法兰”对话框978-7-111-37212-7-Chapter03-35.jpg区域的978-7-111-37212-7-Chapter03-36.jpg下拉列表中选择978-7-111-37212-7-Chapter03-37.jpg选项，在978-7-111-37212-7-Chapter03-38.jpg文本框中输入深度值18.0。在此区域中单击“内部虚拟交点”按钮978-7-111-37212-7-Chapter03-39.jpg。

③定义法兰位置。在978-7-111-37212-7-Chapter03-40.jpg区域中，单击“折弯在外”按钮978-7-111-37212-7-Chapter03-41.jpg。

（4）单击978-7-111-37212-7-Chapter03-42.jpg按钮，完成边线-法兰1的创建。


图3.4 边线-法兰1

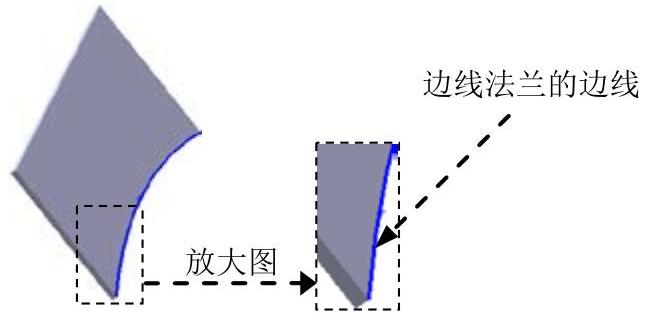

图3.5 边线-法兰1的边线

Step4.创建图3.6所示的切除-拉伸1。

（1）选择命令。选择下拉菜单978-7-111-37212-7-Chapter03-45.jpg978-7-111-37212-7-Chapter03-46.jpg978-7-111-37212-7-Chapter03-47.jpg978-7-111-37212-7-Chapter03-48.jpg978-7-111-37212-7-Chapter03-49.jpg命令。

（2）定义特征的横断面草图。

①定义草图平面。选取上视基准面作为草图平面。

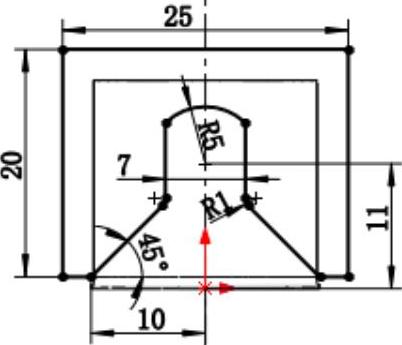

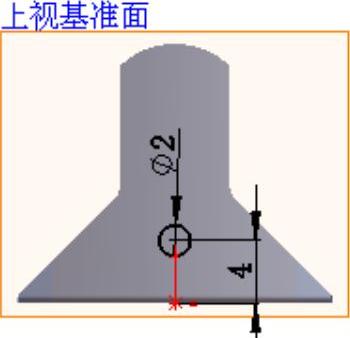

②定义横断面草图。在草图环境中绘制图3.7所示的横断面草图。

（3）定义切除深度属性。在“切除-拉伸”对话框978-7-111-37212-7-Chapter03-50.jpg区域的978-7-111-37212-7-Chapter03-51.jpg下拉列表中选择978-7-111-37212-7-Chapter03-52.jpg选项，选中978-7-111-37212-7-Chapter03-53.jpg复选框，选中978-7-111-37212-7-Chapter03-54.jpg选项。

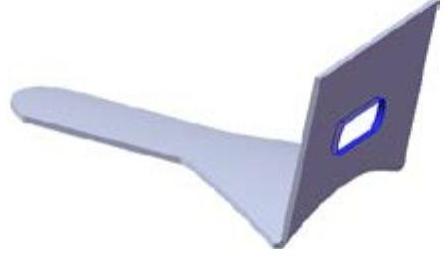

图3.6 切除-拉伸1

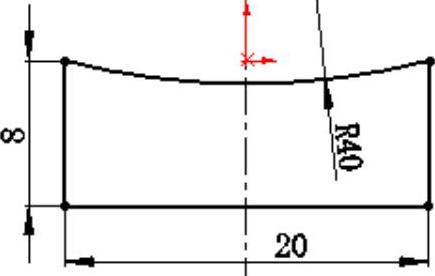

图3.7 横断面草图

（4）单击978-7-111-37212-7-Chapter03-57.jpg按钮，完成切除-拉伸1的创建。

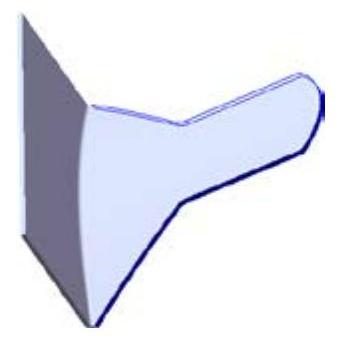

Step5.创建图3.8所示的切除-拉伸2。

（1）选择命令。选择下拉菜单978-7-111-37212-7-Chapter03-58.jpg978-7-111-37212-7-Chapter03-59.jpg978-7-111-37212-7-Chapter03-60.jpg978-7-111-37212-7-Chapter03-61.jpg978-7-111-37212-7-Chapter03-62.jpg命令。

（2）定义特征的横断面草图。

①定义草图平面。选取图3.9所示的面作为草图平面。

②定义横断面草图。在草图环境中绘制图3.10所示的横断面草图。

（3）定义切除深度属性。在“切除-拉伸”对话框978-7-111-37212-7-Chapter03-63.jpg区域的978-7-111-37212-7-Chapter03-64.jpg下拉列表中选择978-7-111-37212-7-Chapter03-65.jpg选项，选中978-7-111-37212-7-Chapter03-66.jpg复选框与978-7-111-37212-7-Chapter03-67.jpg复选框。其他采用系统默认设置值。

（4）单击978-7-111-37212-7-Chapter03-68.jpg按钮，完成切除-拉伸2的创建。


图3.8 切除-拉伸2

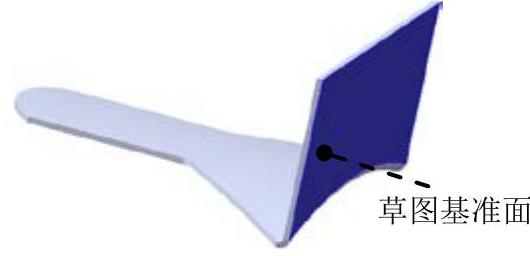

图3.9 草图平面

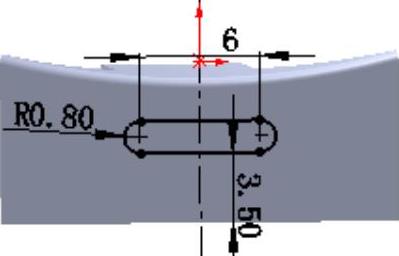

图3.10 横断面草图

Step6.创建图3.11所示的切除-拉伸3。

（1）选择命令。选择下拉菜单978-7-111-37212-7-Chapter03-72.jpg978-7-111-37212-7-Chapter03-73.jpg978-7-111-37212-7-Chapter03-74.jpg978-7-111-37212-7-Chapter03-75.jpg978-7-111-37212-7-Chapter03-76.jpg命令。

（2）定义特征的横断面草图。选取图3.12所示的面作为草图平面，绘制图3.13所示的横断面草图。

（3）定义切除深度属性。在“切除-拉伸”对话框978-7-111-37212-7-Chapter03-77.jpg区域的978-7-111-37212-7-Chapter03-78.jpg下拉列表中选择978-7-111-37212-7-Chapter03-79.jpg选项，选中978-7-111-37212-7-Chapter03-80.jpg复选框与978-7-111-37212-7-Chapter03-81.jpg复选框。其他采用系统默认设置值。

（4）单击978-7-111-37212-7-Chapter03-82.jpg按钮，完成切除-拉伸3的创建。

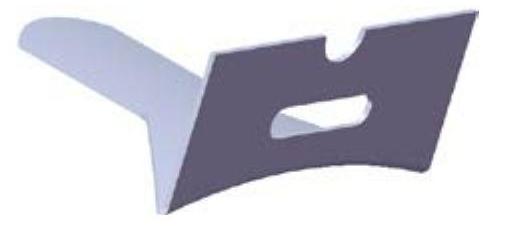

图3.11 切除-拉伸3

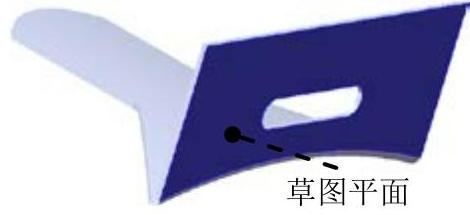

图3.12 草图平面

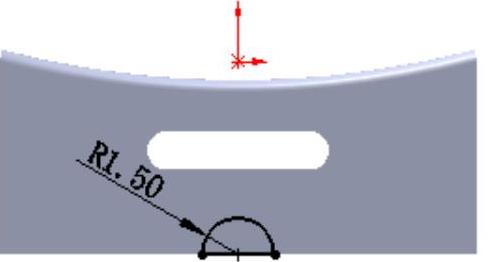

图3.13 横断面草图

Step7.创建图3.14所示的切除-拉伸4。

（1）选择命令。选择下拉菜单978-7-111-37212-7-Chapter03-86.jpg978-7-111-37212-7-Chapter03-87.jpg978-7-111-37212-7-Chapter03-88.jpg978-7-111-37212-7-Chapter03-89.jpg978-7-111-37212-7-Chapter03-90.jpg命令。

（2）定义特征的横断面草图。

①定义草图平面。选取上视基准面作为草图平面。

②定义横断面草图。在草图环境中绘制图3.15所示的横断面草图。

（3）定义切除深度属性。在“切除-拉伸”对话框978-7-111-37212-7-Chapter03-91.jpg区域的978-7-111-37212-7-Chapter03-92.jpg下拉列表中选择978-7-111-37212-7-Chapter03-93.jpg选项，选中978-7-111-37212-7-Chapter03-94.jpg复选框。其他采用系统默认设置值。

（4）单击978-7-111-37212-7-Chapter03-95.jpg按钮，完成切除-拉伸4的创建。

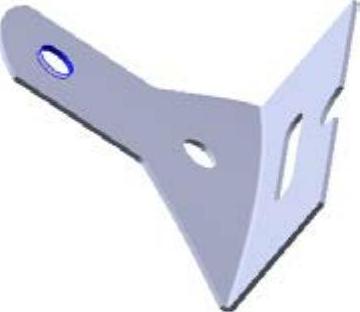

图3.14 切除-拉伸4


图3.15 横断面草图

Step8.创建图3.16所示的切除-拉伸5。

（1）选择命令。选择下拉菜单978-7-111-37212-7-Chapter03-98.jpg978-7-111-37212-7-Chapter03-99.jpg978-7-111-37212-7-Chapter03-100.jpg978-7-111-37212-7-Chapter03-101.jpg978-7-111-37212-7-Chapter03-102.jpg命令。

（2）定义特征的横断面草图。

①定义草图平面。选取上视基准面作为草图平面。

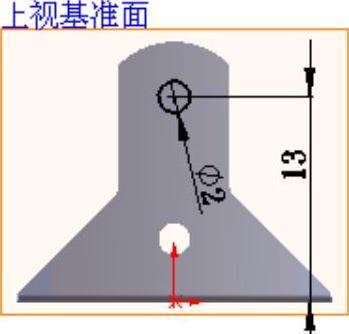

②定义横断面草图。在草图环境中绘制图3.17所示的横断面草图。

（3）定义切除深度属性。在“切除-拉伸”对话框978-7-111-37212-7-Chapter03-103.jpg区域的978-7-111-37212-7-Chapter03-104.jpg下拉列表中选择978-7-111-37212-7-Chapter03-105.jpg选项，选中978-7-111-37212-7-Chapter03-106.jpg复选框。其他采用系统默认设置值。

（4）单击978-7-111-37212-7-Chapter03-107.jpg按钮，完成切除-拉伸5的创建。

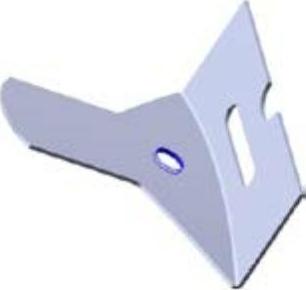

图3.16 切除-拉伸5


图3.17 横断面草图

Step9.创建图3.18所示的钣金特征——断开-边角1。

（1）选择命令。选择下拉菜单978-7-111-37212-7-Chapter03-110.jpg978-7-111-37212-7-Chapter03-111.jpg978-7-111-37212-7-Chapter03-112.jpg978-7-111-37212-7-Chapter03-113.jpg978-7-111-37212-7-Chapter03-114.jpg命令（或单击“钣金”工具栏中的978-7-111-37212-7-Chapter03-115.jpg按钮）。

（2）定义折断边角选项。选取图3.19所示的边线；在978-7-111-37212-7-Chapter03-116.jpg下单击“圆角”按钮978-7-111-37212-7-Chapter03-117.jpg，在978-7-111-37212-7-Chapter03-118.jpg文本框中输入圆角半径1.0。

（3）单击978-7-111-37212-7-Chapter03-119.jpg按钮，完成断开-边角1的创建。


图3.18 断开-边角1

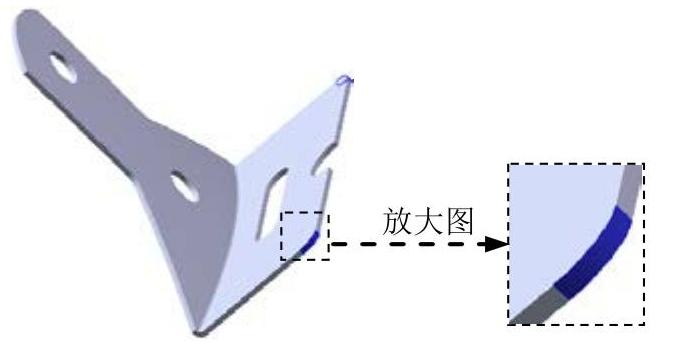

图3.19 断开-边角线

Step10.至此，钣金件模型创建完毕。选择下拉菜单978-7-111-37212-7-Chapter03-122.jpg978-7-111-37212-7-Chapter03-123.jpg978-7-111-37212-7-Chapter03-124.jpg命令，将模型命名为boll_ruler_heater，即可保存钣金件模型。
