Task1.创建成形工具

Task1.创建成形工具

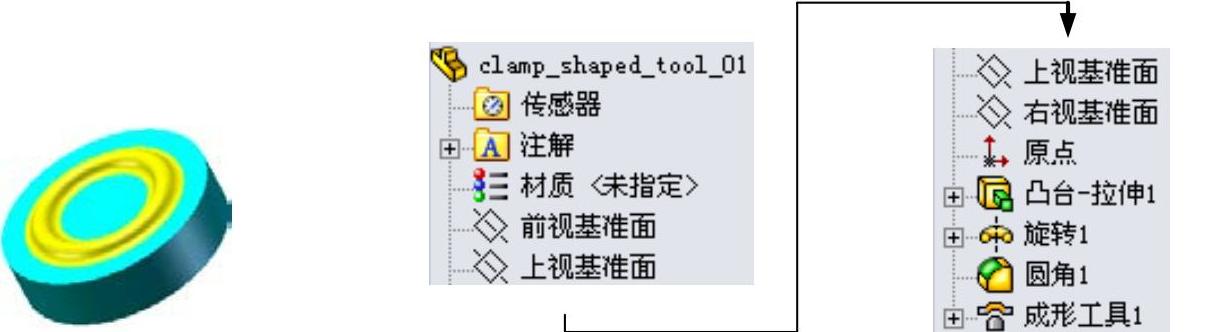

成形工具模型及设计树如图8.2所示。

图8.2 成形工具模型及设计树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.创建图8.3所示的零件基础特征——凸台-拉伸1。

（1）选择命令。选择下拉菜单命令

（或单击“特征（F）”工具栏中的按钮）。

（2）定义特征的横断面草图。

①定义草图平面。选取前视基准面作为草图平面。

②定义横断面草图。在草图环境中绘制图8.4所示的横断面草图。

③选择下拉菜单命令，退出草图环境，此时系统弹出“凸台-拉伸”对话框。

（3）定义拉伸深度属性。

①定义深度方向。采用系统默认的深度方向。

②定义深度类型和深度值。在“凸台-拉伸”对话框的区域的下拉列表中选择选项，在文本框中输入深度值5.0。

图8.3 凸台—拉伸1

图8.4 横断面草图

（4）单击按钮，完成凸台-拉伸1的创建。

Step3.创建图8.5所示的零件基础特征——旋转1。

（1）选择命令。选择下拉菜单命令。

（2）定义特征的横断面草图。

①定义草图平面。选取上视基准面作为草图平面。

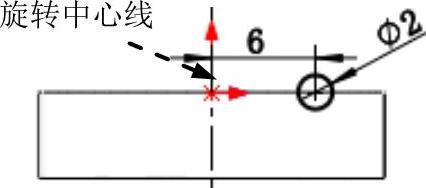

②定义横断面草图。在草图环境中绘制图8.6所示的横断面草图（包括中心线）。

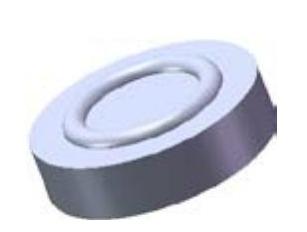

图8.5 旋转1

图8.6 横断面草图

（3）定义旋转轴线。采用图8.6中绘制的中心线作为旋转轴线。

（4）定义旋转属性。

①定义旋转方向。在区域的下拉列表中选择选项，采用系统默认的旋转方向。

②定义旋转角度。在文本框中输入数值360.0。

（5）单击按钮，完成旋转1的创建。

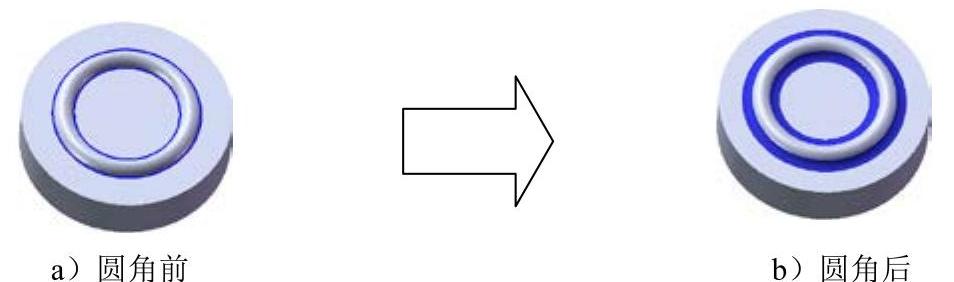

Step4.创建图8.7b所示的圆角1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“圆角”对话框。

（2）定义圆角类型。采用系统默认的圆角类型。

（3）定义圆角对象。选取图8.7a所示的边线为要圆角的对象。

（4）定义圆角的半径。在区域的文本框中输入圆角半径值1.0。

（5）单击按钮，完成圆角1的创建。

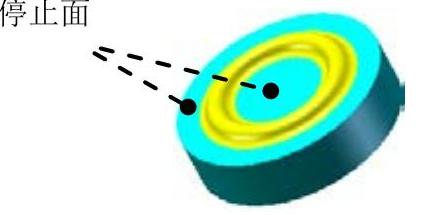

Step5.创建图8.8所示的零件特征——成形工具1。

（1）选择命令。选择下拉菜单命令。

（2）定义成形工具属性。选取图8.8所示的模型表面为成形工具的停止面。

（3）单击按钮，完成成形工具1的创建。

图8.7 圆角1

图8.8 成形工具1

Step6.至此，成形工具模型创建完毕。选择下拉菜单命令，把模型保存于D：\sw2012.6\work\ch08\，并命名为clamp_shaped_tool_01。

Step7.将成形工具调入设计库。

（1）单击任务窗格中的“设计库”按钮，打开设计库对话框。

（2）在“设计库”对话框中单击“添加文件位置”按钮，系统弹出“选取文件夹”对话框，在下拉列表中找到D：\sw2012.6\work\ch08文件夹后，单击按钮。

（3）此时在设计库中出现“ch08”节点，右击该节点，在系统弹出的快捷菜单中单击命令。完成成形工具调入设计库的设置。
