实例6 手机SIM卡固定架
本实例讲解了一款手机SIM卡固定架的创建过程，通过对本实例的学习，可以帮助读者加深“基体法兰”、“绘制的折弯”和“基体法兰/薄片”等命令的了解，同时也可进一步掌握“边线法兰”特征的创建方法。另外，也可巩固“切除拉伸”、“镜像”和“圆角”等命令的使用方法。钣金件模型及设计树如图6.1所示。

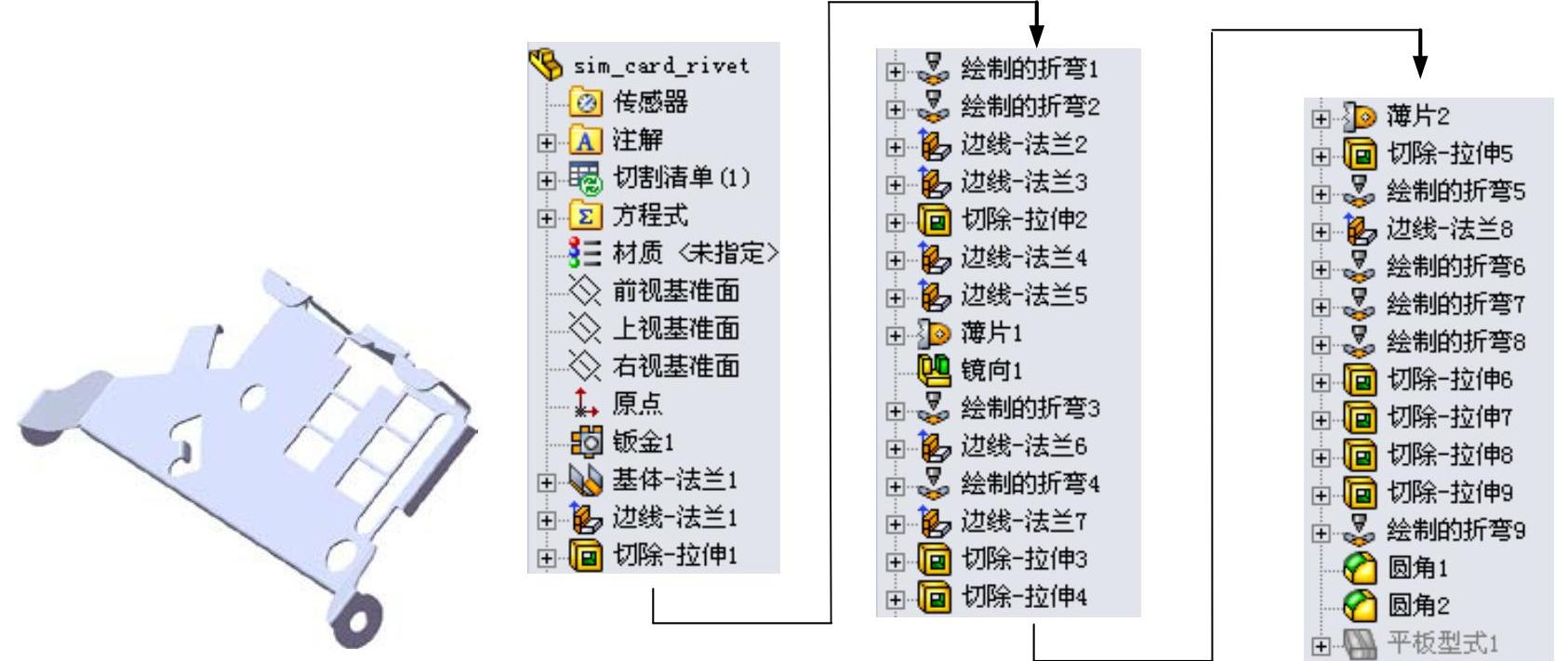

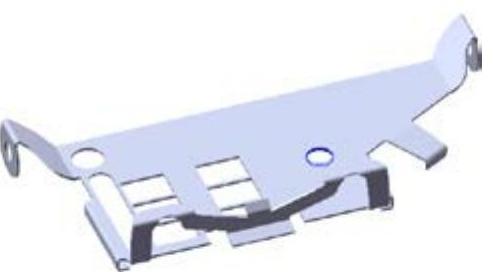

图6.1 钣金件模型及设计树
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。
Step2.创建图6.2所示的钣金基础特征——基体-法兰1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮
）。
（2）定义特征的横断面草图。
①定义草图平面。选取前视基准面作为草图平面。
②定义横断面草图。在草图环境中绘制图6.3所示的横断面草图。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“基体法兰”对话框。
（3）定义钣金参数属性。
①定义钣金参数。在
区域的
文本框中输入厚度值0.2。
②定义钣金折弯系数。在
区域的下拉列表中选择
选项，把文本框
的因子系数改为0.4。
③定义钣金自动切释放槽类型。在
区域的下拉列表中选择
选项，选中
复选框，在
文本框中输入比例系数0.5。
（4）单击
按钮，完成基体-法兰1的创建。

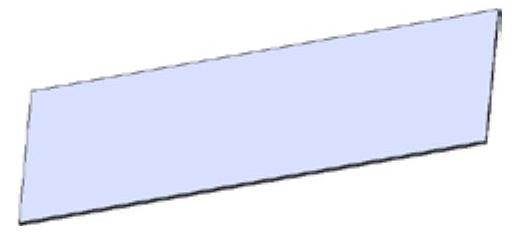

图6.2 基体-法兰1

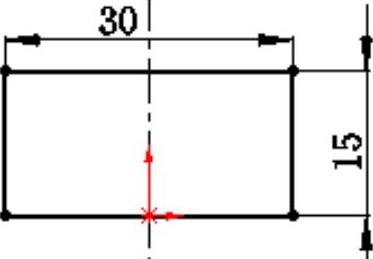

图6.3 横断面草图
Step3.创建图6.4所示的钣金特征——边线-法兰1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏中的“边线-法兰”按钮
）。

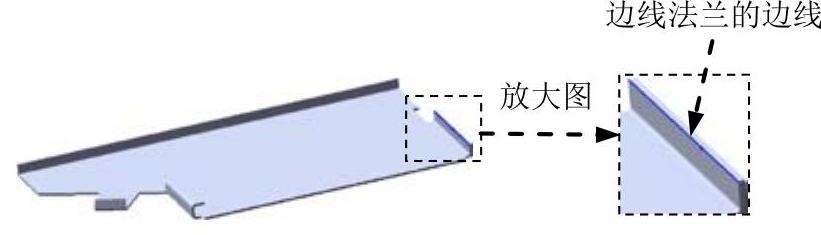

（2）定义特征的边线。选取图6.5所示的模型边线为生成的边线法兰的边线。
（3）定义法兰参数。
①定义法兰角度值。在
区域的
文本框中输入角度值90.0。
②定义长度类型和长度值。在“边线-法兰”对话框的
区域的
下拉列表中选择
选项，在
文本框中输入深度值1.0。在此区域中单击“外部虚拟交点”按钮
。
③定义法兰位置。在
区域中，单击“材料在外”按钮
。
（4）单击
按钮，完成边线-法兰1的创建。

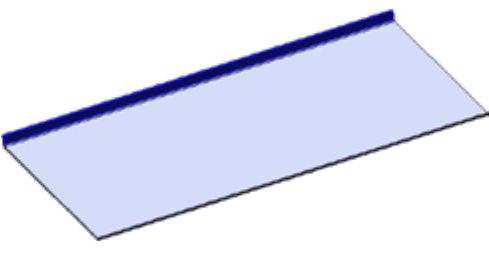

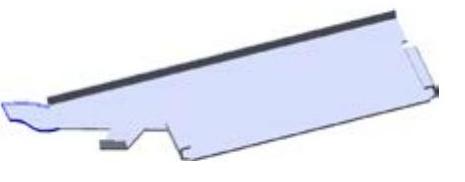

图6.4 边线-法兰1

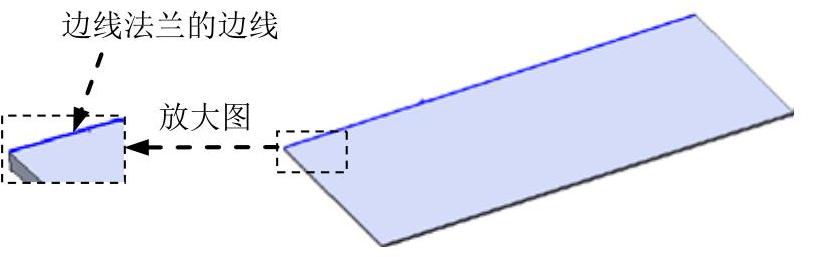

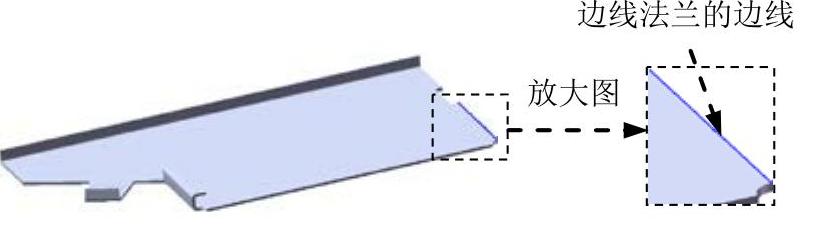

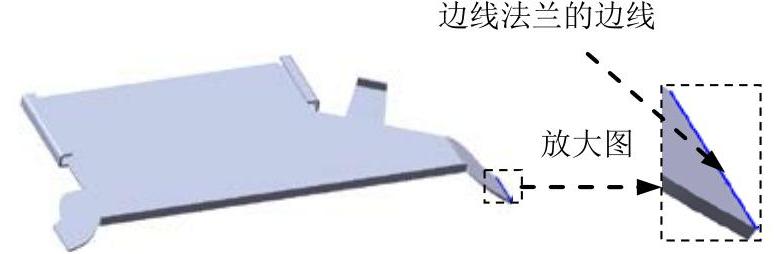

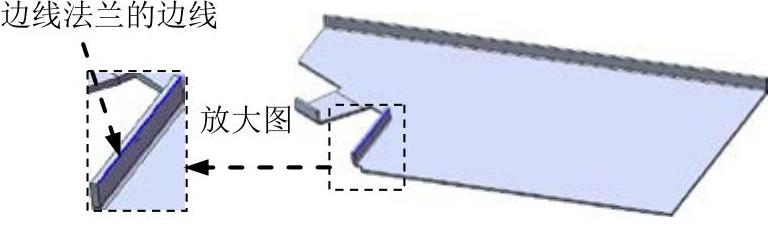

图6.5 边线法兰的边线
Step4.创建图6.6所示的切除-拉伸1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。
①定义草图平面。选取图6.6所示的模型表面作为草图平面。
②定义横断面草图。在草图环境中绘制图6.7所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框的
区域中选中
复选框与
复选框。其他采用系统默认设置值。

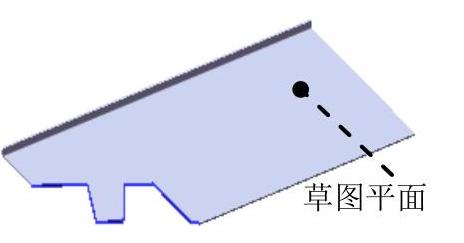

图6.6 切除-拉伸1

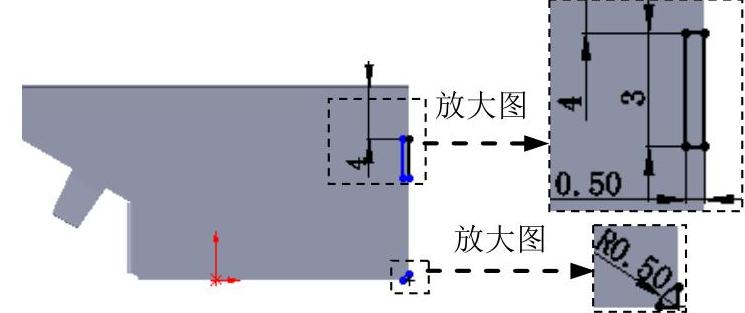

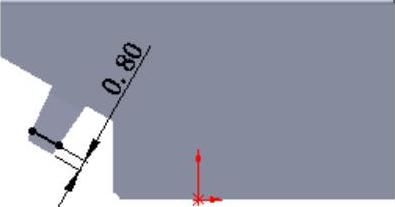

图6.7 横断面草图
（4）单击
按钮，完成切除-拉伸1的创建。
Step5.创建图6.8所示的钣金特征——绘制的折弯1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）。
（2）定义特征的折弯线。
①定义折弯线草图平面。选取图6.9所示的模型表面作为草图平面。
②定义折弯线草图。在草图环境中绘制图6.10所示的折弯线。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。

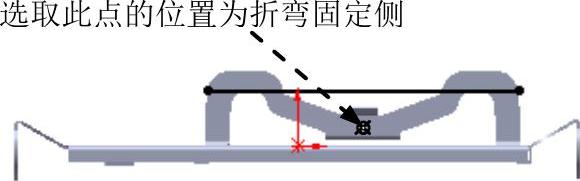

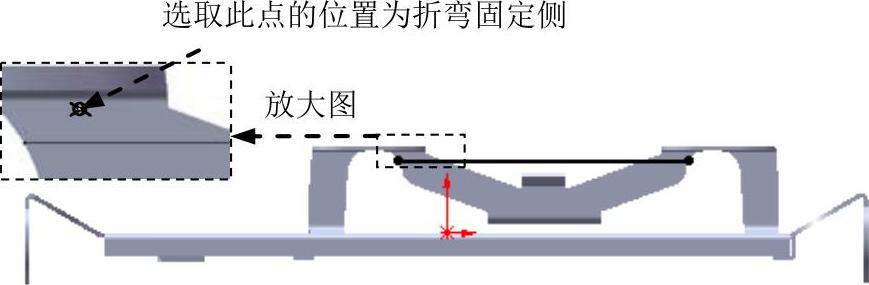

（3）定义折弯固定侧。在图6.11所示的位置处单击，确定折弯固定侧。
（4）定义钣金参数属性。在
区域中单击
下“折弯在外”按钮
，并在
文本框中输入折弯角度5.0。
图6.8 绘制的折弯1
图6.9 折弯线草图平面

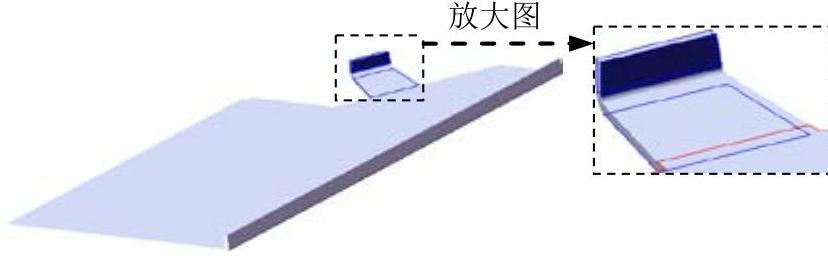

图6.10 折弯线

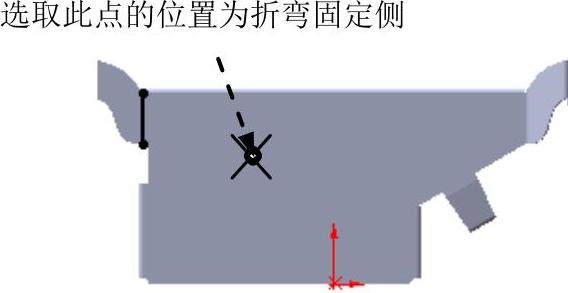

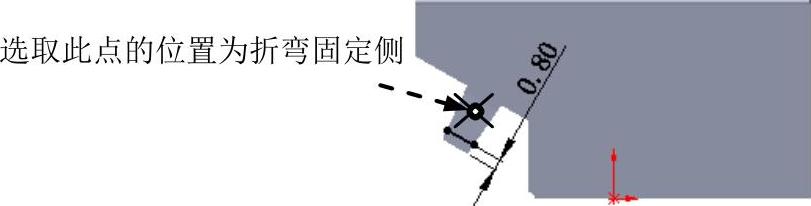

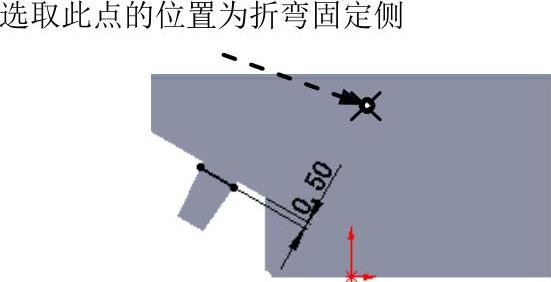

图6.11 固定侧的位置
（5）单击
按钮，完成绘制的折弯1的创建。
说明：在
区域中单击
按钮，可以改变折弯方向。
Step6.创建图6.12所示的钣金特征——绘制的折弯2。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）。
（2）定义特征的折弯线。
①定义折弯线草图平面。选取图6.13的模型表面作为折弯线草图平面。

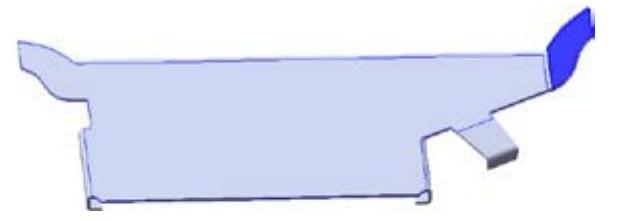

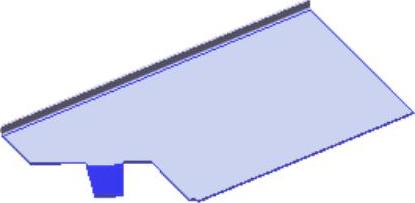

图6.12 绘制的折弯2
图6.13 折弯线草图平面
②定义折弯线草图。在草图环境中绘制图6.14所示的折弯线。
③选择下拉菜单
命令，退出草图环境。此时系统弹出“绘制的折弯”对话框。

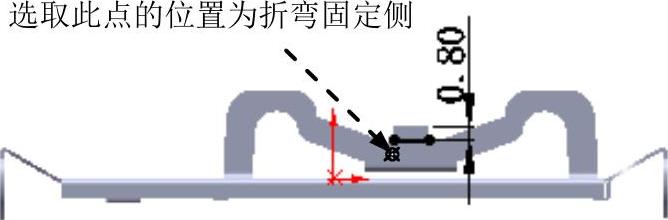

（3）定义折弯固定侧。在图6.15所示的位置处单击，确定折弯固定侧。
（4）定义钣金参数属性。在
区域的
文本框中输入折弯角度90.0，在
区域中单击“折弯中心线”按钮
。
（5）单击
按钮，完成绘制的折弯2的创建。
图6.14 绘制的折弯线

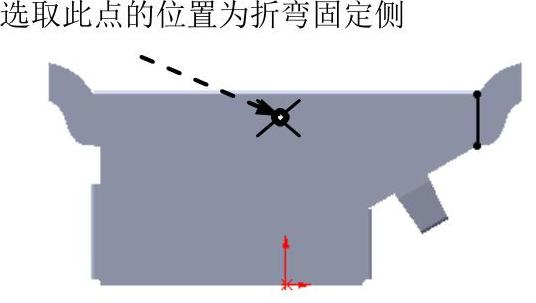

图6.15 固定侧的位置

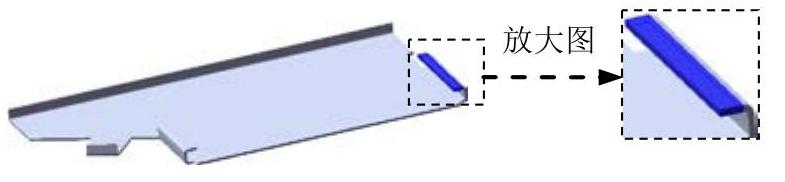

Step7.创建图6.16所示的钣金特征——边线-法兰2。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏中的“边线-法兰”按钮
）。
（2）定义特征的边线。选取图6.17所示的模型边线为生成的边线法兰的边线。
（3）定义法兰参数。
①定义法兰角度值。在
区域的
文本框中输入角度值90.0。

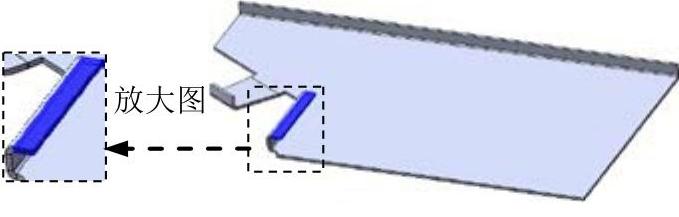

图6.16 边线-法兰2

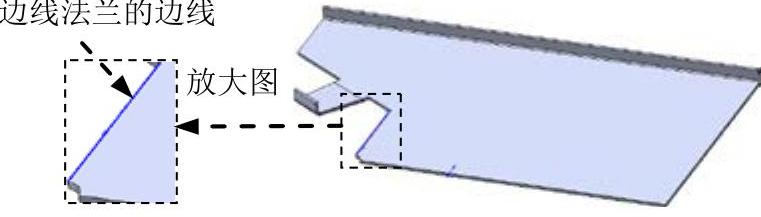

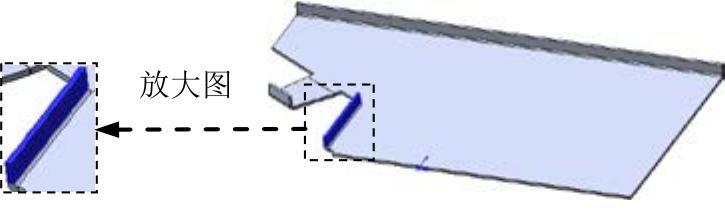

图6.17 边线法兰的边线
②定义长度类型和长度值。在“边线-法兰”对话框的
区域的
下拉列表中选择
选项，在
文本框中输入深度值1.0。在此区域中单击“外部虚拟交点”按钮
。
③定义法兰位置。在
区域中，单击“折弯在外”按钮
。
（4）单击
按钮，完成边线-法兰2的创建。

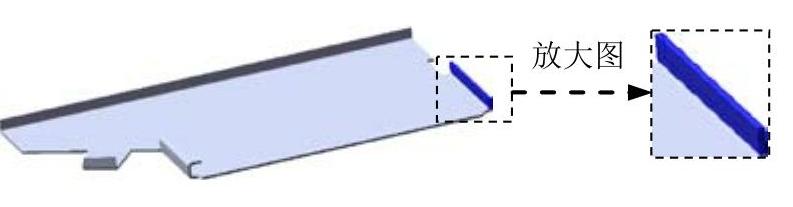

Step8.创建图6.18所示的钣金特征——边线-法兰3。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏中的“边线-法兰”按钮
）。
（2）定义特征的边线。选取图6.19所示的模型边线为生成的边线法兰的边线。
（3）定义法兰参数。
①定义法兰角度值。在
区域的
文本框中输入角度值90.0。
②定义长度类型和长度值。在“边线-法兰”对话框的
区域的
下拉列表中选择
选项，在
文本框中输入深度值1.0。在此区域中单击“外部虚拟交点”按钮
。
③定义法兰位置。在
区域中，单击“材料在外”按钮
。
（4）单击
按钮，完成边线-法兰3的创建。
图6.18 边线-法兰3
图6.19 边线法兰的边线
Step9.创建图6.20所示的切除-拉伸2。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。
①定义草图平面。选取图6.20所示的模型表面为草图平面。
②定义横断面草图。在草图环境中绘制图6.21所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框的
区域中选中
复选框与
复选框；其他采用系统默认设置值。
（4）单击
按钮，完成切除-拉伸2的创建。
Step10.创建图6.22所示的钣金特征——边线-法兰4。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏中的“边线-法兰”按钮
）。
（2）定义特征的边线。选取图6.23所示的模型边线为生成的边线法兰的边线。
图6.20 切除-拉伸2
图6.21 横断面草图
图6.22 边线-法兰4
图6.23 边线法兰的边线
（3）定义法兰参数。
①定义法兰角度值。在
区域的
文本框中输入角度值90.0。
②定义长度类型和长度值。在“边线-法兰”对话框的
区域的
下拉列表中选择
选项，在
文本框中输入深度值1.0。在此区域中单击“外部虚拟交点”按钮
。
③定义法兰位置。在
区域中，单击“折弯在外”按钮
。
（4）单击
按钮，完成边线-法兰4的创建。
Step11.创建图6.24所示的钣金特征——边线-法兰5。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏中的“边线-法兰”按钮
）。
（2）定义特征的边线。选取图6.25所示的模型边线为生成的边线法兰的边线。
（3）定义法兰参数。
①定义法兰角度值。在
区域的
文本框中输入角度值90.0。
②定义长度类型和长度值。在“边线-法兰”对话框的
区域的
下拉列表中选择
选项，在
文本框中输入深度值1.0。在此区域中单击“外部虚拟交点”按钮
。
③定义法兰位置。在
区域中，单击“材料在外”按钮
。
（4）单击
按钮，完成边线-法兰5的创建。
图6.24 边线-法兰5
图6.25 边线法兰的边线
Step12.创建图6.26所示的钣金特征——薄片1。
（1）选择命令。选择下拉菜单
命令
（或单击“钣金”工具栏上的“基体法兰/薄片”按钮
）。
（2）定义特征的横断面草图。

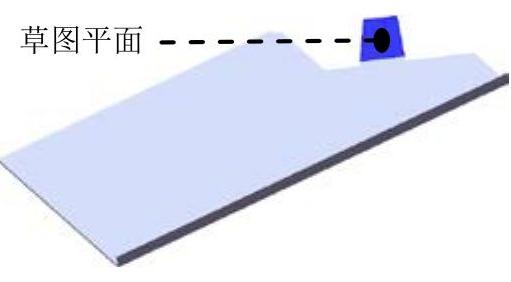

①定义草图平面。选取图6.27所示的模型表面作为草图平面。
②定义横断面草图。在草图环境中绘制图6.28所示的横断面草图。
③选择下拉菜单
命令，退出草图环境，此时系统自动生成薄片1。

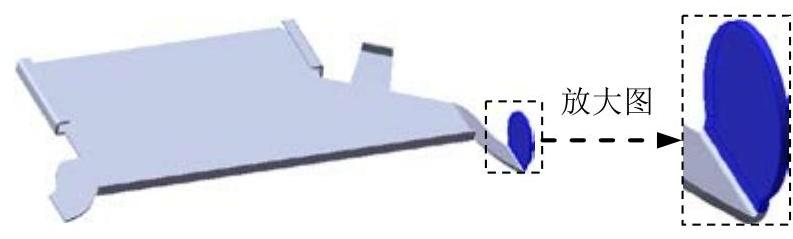

图6.26 薄片1

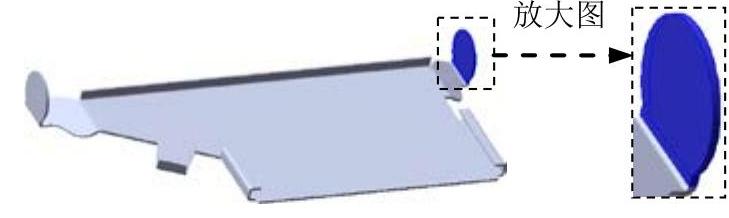

图6.27 草图平面
图6.28 横断面草图
Step13.创建图6.29所示的镜像1。
（1）选择命令。选择下拉菜单
命令。
（2）定义镜像基准面。选取右视基准面作为镜像基准面。
（3）定义镜像对象。选取薄片1作为镜像1的对象。
（4）单击
按钮，完成镜像1的创建。

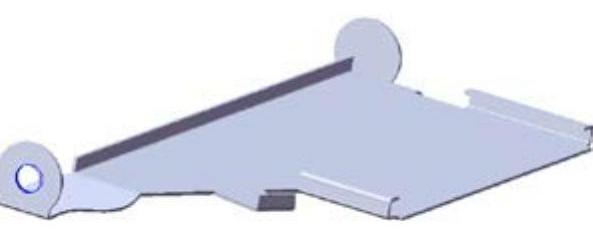

图6.29 镜像1
Step14.创建图6.30所示的钣金特征——绘制的折弯3。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）。
（2）定义特征的折弯线。
①定义折弯线草图平面。选取图6.31所示的模型表面作为折弯线草图平面。
图6.30 绘制的折弯3
图6.31 折弯线草图平面
②定义折弯线草图。在草图环境中绘制图6.32所示的折弯线。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。
（3）定义折弯固定侧。在图6.33所示的位置处单击，确定折弯固定侧。
（4）定义钣金参数属性。在
区域的
文本框中输入折弯角度30.0，在
区域中单击“折弯在外”按钮
。在
文本框中输入圆角半径值0.5。
（5）单击
按钮，完成绘制的折弯3的创建。
图6.32 折弯线
图6.33 固定侧的位置
Step15.创建图6.34所示的钣金特征——边线-法兰6。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏中的“边线-法兰”按钮
）。
（2）定义特征的边线。选取图6.35所示的模型边线为生成的边线法兰的边线。

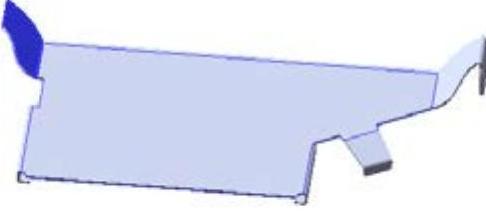

图6.34 边线-法兰6
图6.35 边线法兰边线
（3）定义法兰参数。
①定义法兰角度值。在
区域的
文本框中输入角度值120.0。
②定义长度类型和长度值。在“边线-法兰”对话框的
区域的
下拉列表中选择
选项，在
文本框中输入深度值2。在此区域中单击“外部虚拟交点”按钮
。
③定义法兰位置。在
区域中，单击“折弯在外”按钮
。
（4）单击
按钮，完成边线-法兰6的初步创建。
（5）编辑边线-法兰6的草图。在设计树的
上右击，在系统弹出的快捷菜单中单击

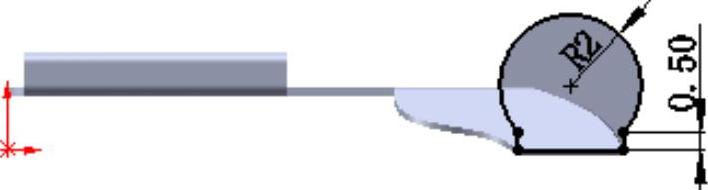

命令，系统进入草图环境。绘制图6.36所示的草图。退出草图环境，此时系统完成边线-法兰6的创建。

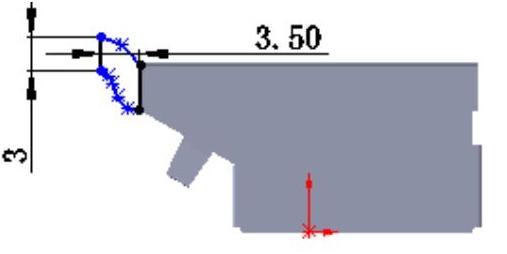

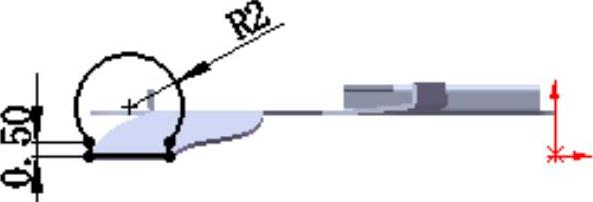

图6.36 边线-法兰6草图
Step16.创建图6.37所示的钣金特征——绘制的折弯4。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）。
（2）定义特征的折弯线。
①定义折弯线草图平面。选取图6.38的模型表面作为折弯线草图平面。
图6.37 绘制的折弯4
图6.38 折弯线草图平面

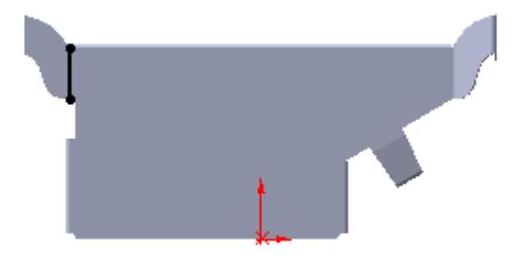

②定义折弯线草图。在草图环境中绘制图6.39所示的折弯线。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。
（3）定义折弯固定侧。在图6.40所示的位置处单击，确定折弯固定侧。
（4）定义钣金参数属性。在
区域的
文本框中输入折弯角度30.0，在
区域中单击“折弯在外”按钮
。
（5）单击
按钮，完成绘制的折弯4的创建。
Step17.创建图6.41所示的钣金特征——边线-法兰7。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏中的“边线-法兰”按钮
）。
（2）定义特征的边线。选取图6.42所示的模型边线为生成的边线法兰的边线
图6.39 绘制的折弯线
图6.40 固定侧的位置
图6.41 边线-法兰7
图6.42 边线法兰的边线
（3）定义法兰参数。
①定义法兰角度值。在
区域的
文本框中输入角度值120.0。(https://www.daowen.com)
②定义长度类型和长度值。在“边线-法兰”对话框的
区域的
下拉列表中选择
选项，在
文本框中输入深度值2。在此区域中单击“外部虚拟交点”按钮
。
③定义法兰位置。在
区域中，单击“折弯在外”按钮
。
（4）单击
按钮，完成边线-法兰7的初步创建。
（5）编辑边线-法兰7的草图。在设计树的
上右击，在系统弹出的快捷菜单中单击
命令，系统进入草图环境。绘制图6.43所示的草图。退出草图环境，此时系统完成边线-法兰7的创建。
图6.43 边线-法兰7草图

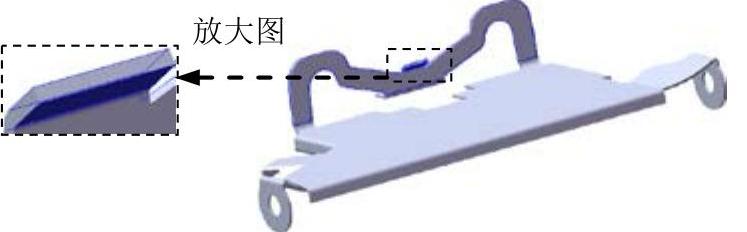

Step18.创建图6.44所示的切除-拉伸3。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。

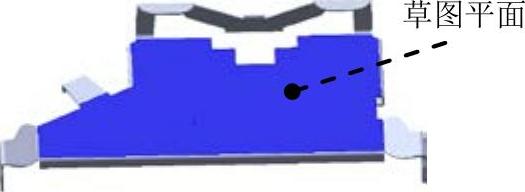

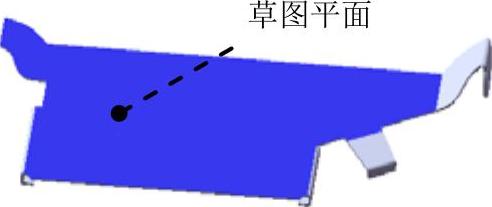

①定义草图平面。选取图6.45所示的模型表面作为草图平面。

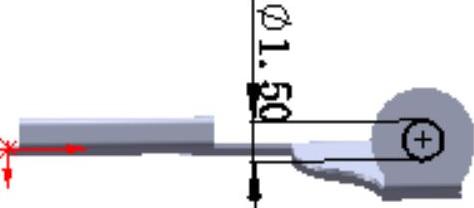

②定义横断面草图。在草图环境中绘制图6.46所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框的
区域中选中
复选框与
复选框。其他采用系统默认设置值。
（4）单击
按钮，完成切除-拉伸3的创建。

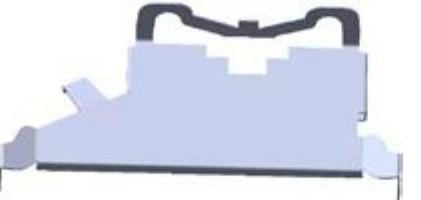

图6.44 切除-拉伸3

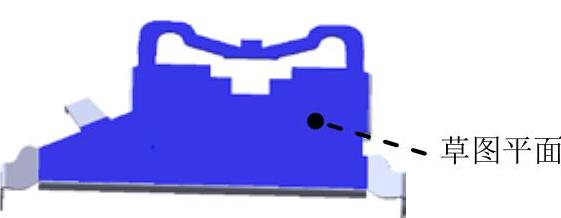

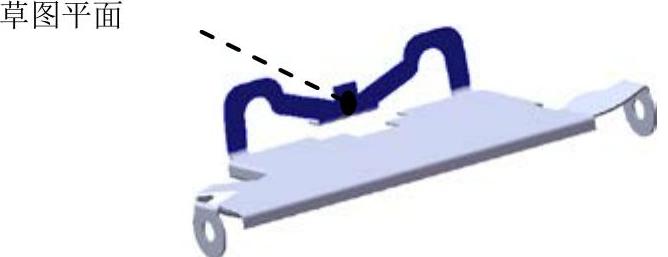

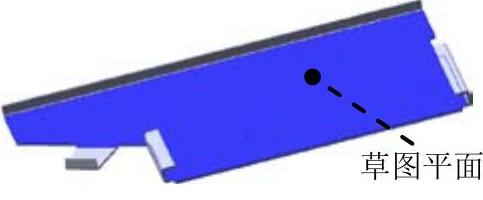

图6.45 草图平面

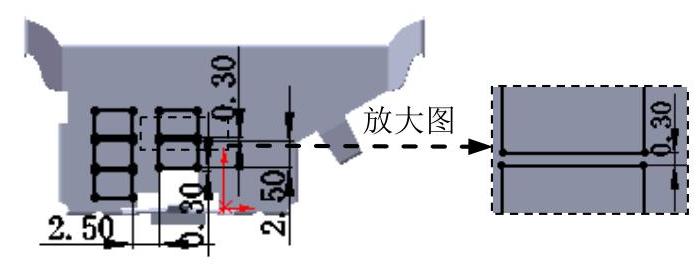

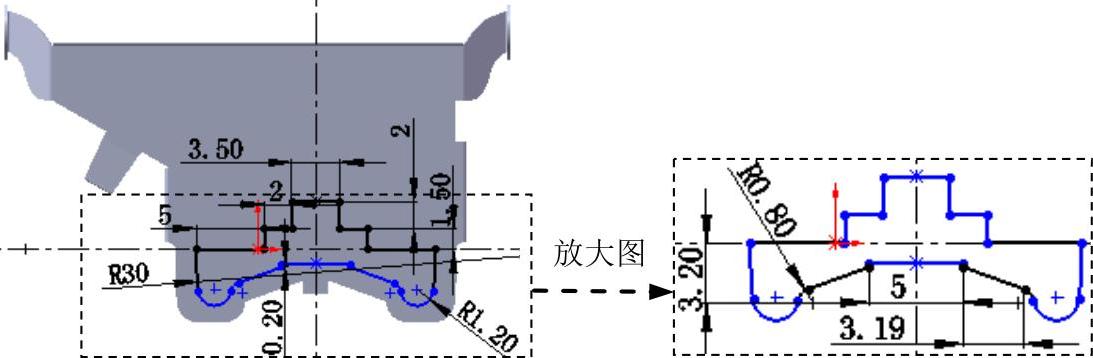

图6.46 横断面草图

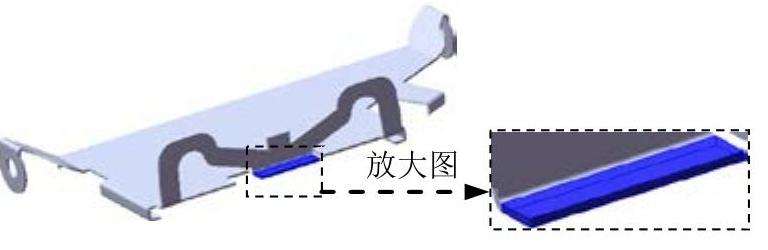

Step19.创建图6.47所示的切除-拉伸4。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。

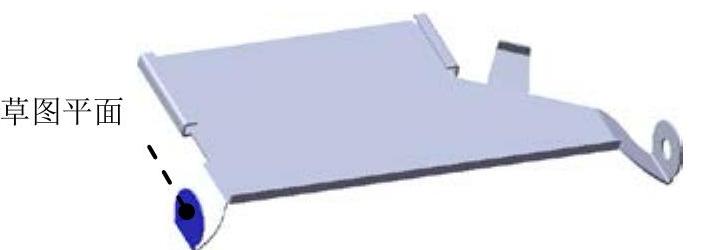

①定义草图平面。选取图6.48所示的模型表面作为草图平面。
②定义横断面草图。在草图环境中绘制图6.49所示的横断面草图。
图6.47 切除-拉伸4
图6.48 草图平面
（3）定义切除深度属性。在“切除-拉伸”对话框的
区域中选中
复选框与
复选框。其他采用系统默认设置值。
（4）单击
按钮，完成切除-拉伸4的创建。
Step20.创建图6.50所示的钣金特征——薄片2。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮
）。
（2）定义特征的横断面草图。

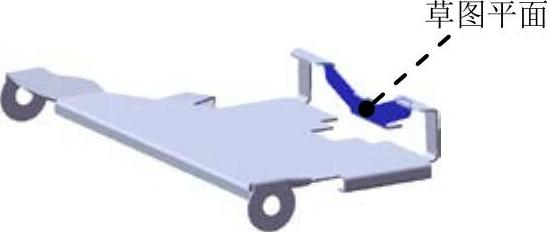

①定义草图平面。选取图6.51所示的模型表面作为草图平面。

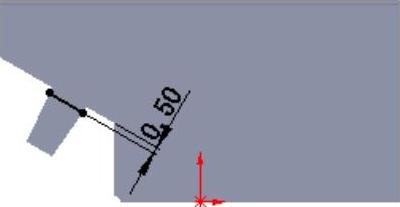

②定义横断面草图。在草图环境中绘制图6.52所示的横断面草图。
③选择下拉菜单
命令，退出草图环境，此时系统自动生成薄片2。
图6.49 横断面草图

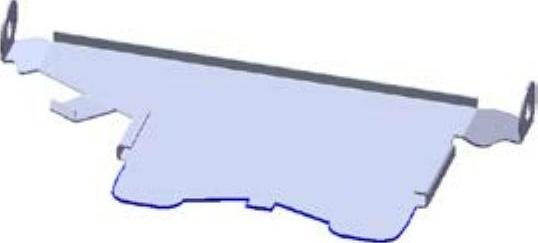

图6.50 薄片2

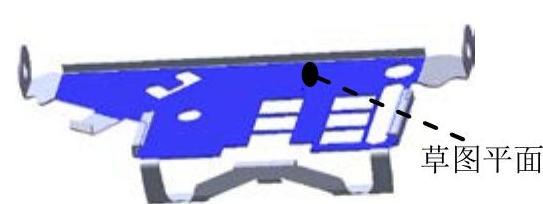

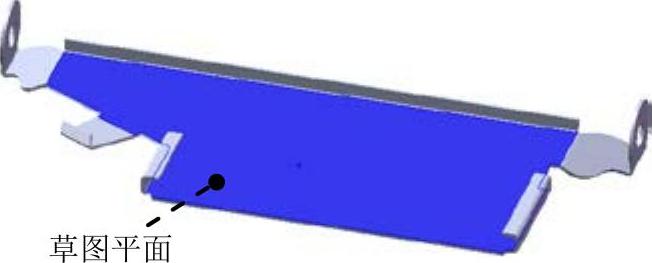

图6.51 草图平面
图6.52 横断面草图
Step21.创建图6.53所示的切除-拉伸5。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。
①定义草图平面。选取图6.54所示的模型表面作为草图平面。
图6.53 切除-拉伸5

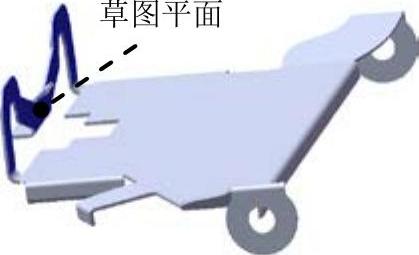

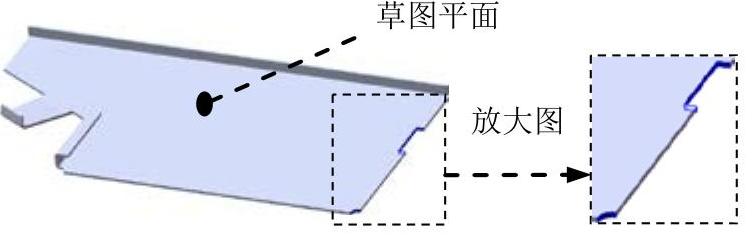

图6.54 草图平面

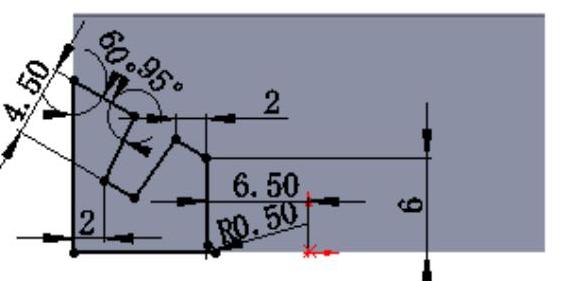

②定义横断面草图。在草图环境中绘制图6.55所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框的
区域中选中
复选框与
复选框。其他采用系统默认设置值。
（4）单击
按钮，完成切除-拉伸5的创建。
Step22.创建图6.56所示的钣金特征——绘制的折弯5。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）。
（2）定义特征的折弯线。
①定义折弯线草图平面。选取图6.57所示的模型表面作为折弯线草图平面。
图6.55 横断面草图
图6.56 绘制的折弯5
图6.57 折弯线草图平面
②定义折弯线草图。在草图环境中绘制图6.58所示的折弯线。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。
（3）定义折弯固定侧。在图6.59所示的位置处单击，确定折弯固定侧。
（4）定义钣金参数属性。在
区域的
文本框中输入折弯角度90.0，在
区域中单击“折弯在外”按钮
，在
文本框中输入圆角半径值0.4。
（5）单击
按钮，完成绘制的折弯5的创建。

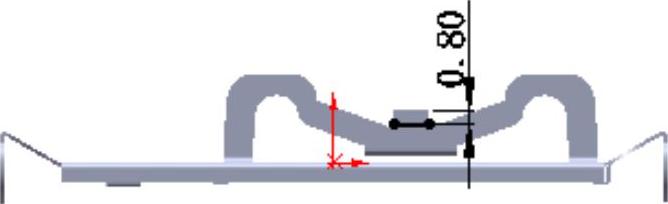

图6.58 绘制的折弯线
图6.59 折弯固定侧的位置
Step23.创建图6.60所示的钣金特征——边线-法兰8。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏中的“边线-法兰”按钮
）。

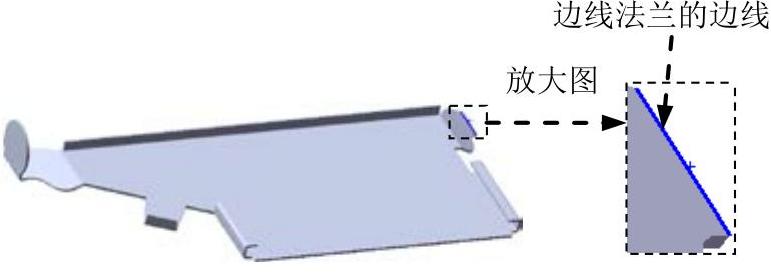

（2）定义特征的边线。选取图6.61所示的模型边线为生成的边线法兰的边线。
图6.60 边线-法兰8

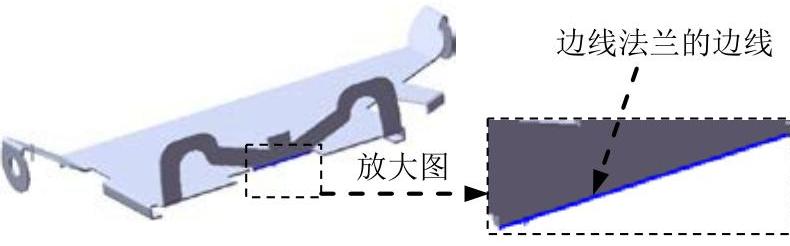

图6.61 边线法兰的边线
（3）定义法兰参数。
①定义法兰角度值。在
区域的
文本框中输入角度值90.0。
②定义长度类型和长度值。在“边线-法兰”对话框的
区域的
下拉列表中选择
选项，在
文本框中输入深度值1.5。在此区域中单击“外部虚拟交点”按钮
。
③定义法兰位置。在
区域中，单击“折弯在外”按钮
。
（4）单击
按钮，完成边线-法兰8的创建。
Step24.创建图6.62所示的钣金特征——绘制的折弯6。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）。
（2）定义特征的折弯线。
①定义折弯线草图平面。选取图6.63所示的模型表面作为折弯线草图平面。

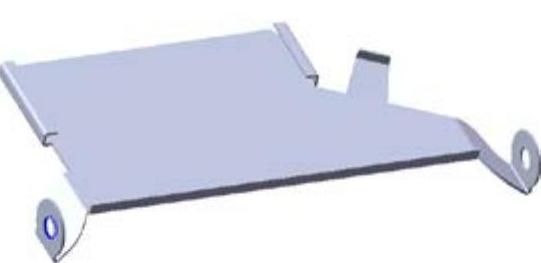

图6.62 绘制的折弯6
图6.63 折弯线草图平面

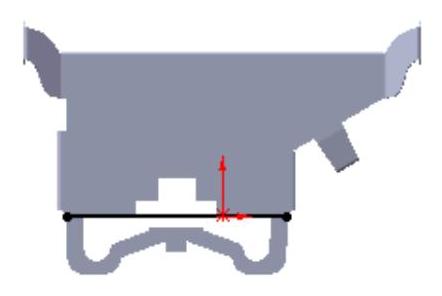

②定义折弯线草图。在草图环境中绘制图6.64所示的折弯线。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。
（3）定义折弯固定侧。在图6.65所示的位置处单击，确定折弯固定侧。
（4）定义钣金参数属性。在
区域的
文本框中输入折弯角度60.0，在
区域中单击“折弯中心线”按钮
。
（5）单击
按钮，完成绘制的折弯6的创建。

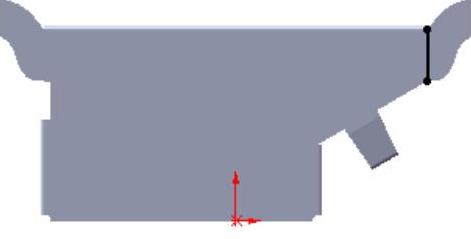

图6.64 绘制的折弯线
图6.65 固定侧的位置
Step25.创建图6.66所示的钣金特征——绘制的折弯7。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）。
（2）定义特征的折弯线。
①定义折弯线草图平面。选取图6.67的模型表面作为折弯线草图平面。

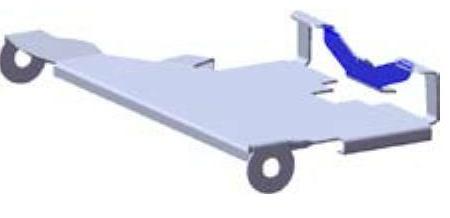

图6.66 绘制的折弯7
图6.67 折弯线草图平面
②定义折弯线草图。在草图环境中绘制图6.68所示的折弯线。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。
（3）定义折弯固定侧。在图6.69所示的位置处单击，确定折弯固定侧。
（4）定义钣金参数属性。在
区域的
文本框中输入折弯角度90.0，在
区域中单击“折弯中心线”按钮
。
（5）单击
按钮，完成绘制的折弯7的创建。

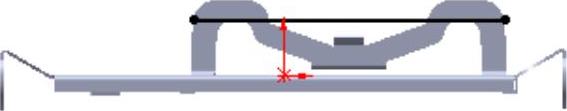

图6.68 绘制的折弯线
图6.69 固定侧的位置
Step26.创建图6.70所示的钣金特征——绘制的折弯8。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）。
（2）定义特征的折弯线。
①定义折弯线草图平面。选取图6.71所示的模型表面作为折弯线草图平面。
图6.70 绘制的折弯8
图6.71 折弯线草图平面
②定义折弯线草图。在草图环境中绘制图6.72所示的折弯线。
图6.72 绘制的折弯线
③选择下拉菜单
命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。
（3）定义折弯固定侧。在图6.73所示的位置处单击，确定折弯固定侧。
（4）定义钣金参数属性。在
区域的
文本框中输入折弯角度10.0，在
区域中单击“折弯中心线”按钮
。
（5）单击
按钮，完成绘制的折弯8的创建。

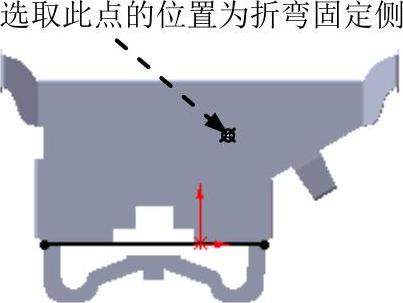

图6.73 固定侧的位置
Step27.创建图6.74所示的切除-拉伸6。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。
①定义草图平面。选取图6.75所示的模型表面作为草图平面。

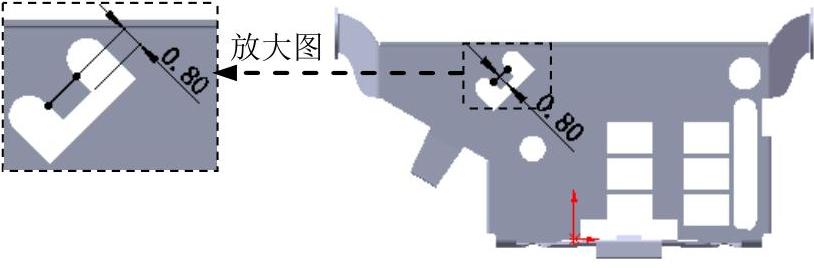

②定义横断面草图。在草图环境中绘制图6.76所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框的
区域中选中
复选框与
复选框。其他采用系统默认设置值。
（4）单击
按钮，完成切除-拉伸6的创建。
图6.74 切除-拉伸6

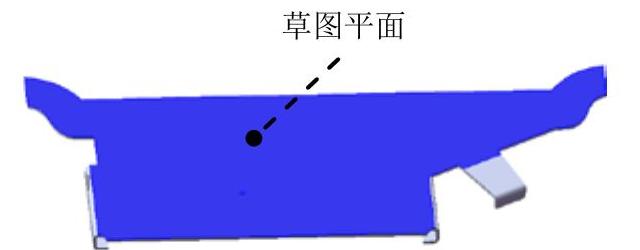

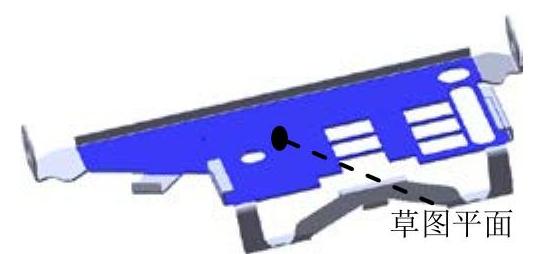

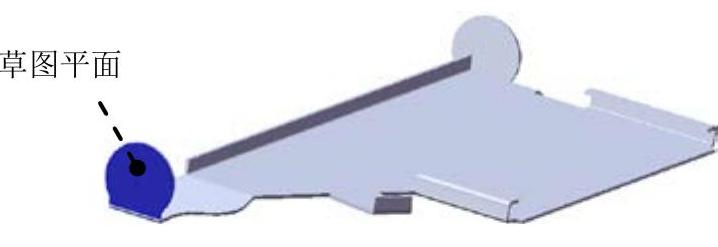

图6.75 草图平面
Step28.创建图6.77所示的切除-拉伸7。
图6.76 横断面草图
图6.77 切除-拉伸7
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。
①定义草图平面。选取图6.78所示的模型表面作为草图平面。
②定义横断面草图。在草图环境中绘制图6.79所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框的
区域中选中
复选框与
复选框。
（4）单击
按钮，完成切除-拉伸7的创建。
图6.78 草图平面
图6.79 横断面草图
Step29.创建图6.80所示的切除-拉伸8。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。
①定义草图平面。选取图6.81所示的模型表面作为草图平面。

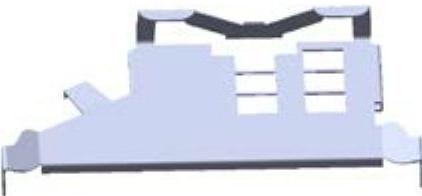

图6.80 切除-拉伸8

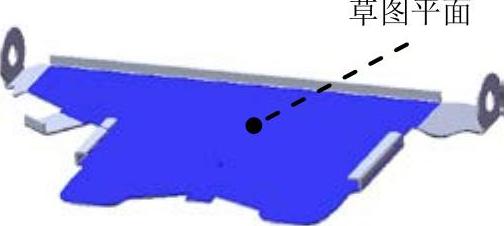

图6.81 草图平面
②定义横断面草图。在草图环境中绘制图6.82所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框的
区域中选中
复选框与
复选框。
（4）单击
按钮，完成切除-拉伸8的创建。
Step30.创建图6.83所示的切除-拉伸9。
图6.82 横断面草图

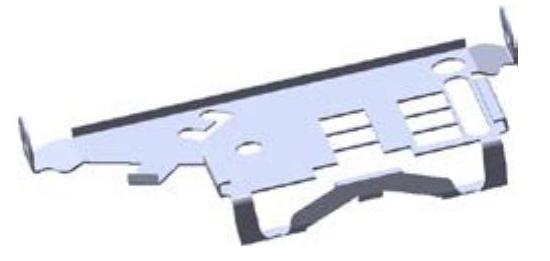

图6.83 切除-拉伸9
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。
①定义草图平面。选取图6.84所示的模型表面作为草图平面。
②定义横断面草图。在草图环境中绘制图6.85所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框的
区域中选中
复选框与
复选框。
（4）单击
按钮，完成切除-拉伸9的创建。

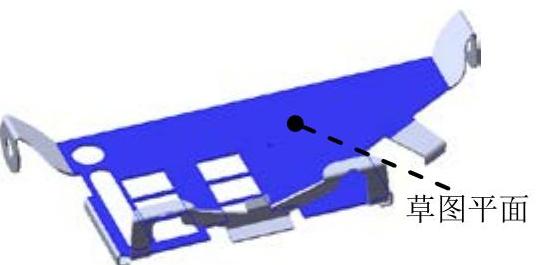

图6.84 草图平面

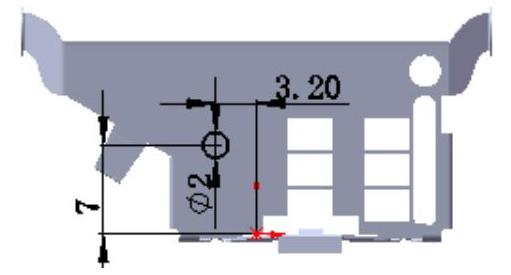

图6.85 横断面草图
Step31.创建图6.86所示的钣金特征——绘制的折弯9。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）。
（2）定义特征的折弯线。
①定义折弯线草图平面。选取图6.87的模型表面作为折弯线草图平面。
图6.86 绘制的折弯9
图6.87 折弯线草图平面
②定义折弯线草图。在草图环境中绘制图6.88所示的折弯线。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。
（3）定义折弯固定侧。在图6.89所示的位置处单击，确定折弯固定侧。

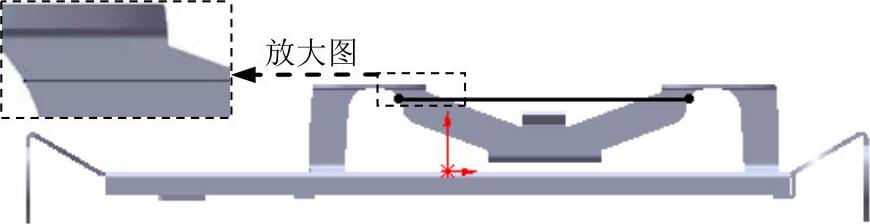

图6.88 绘制的折弯线

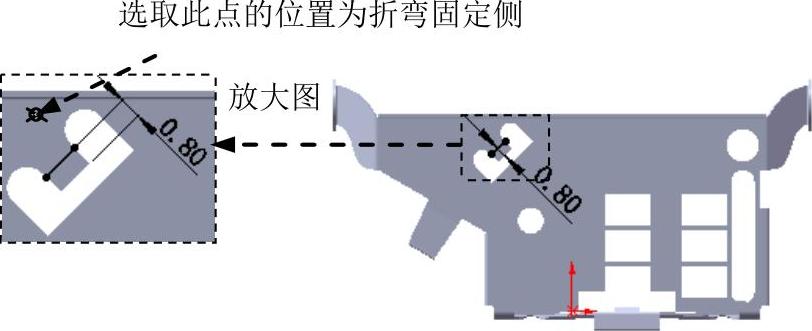

图6.89 固定侧的位置
（4）定义钣金参数属性。在
区域的
文本框中输入折弯角度90.0，在
区域中单击“折弯中心线”按钮
。
（5）单击
按钮，完成绘制的折弯9的创建。
Step32.创建图6.90所示的圆角1。选择下拉菜单
命令；选择图6.90a所示的面为要圆角的对象，在
区域的
文本框中输入圆角半径0.2。单击
按钮，完成圆角1的创建。

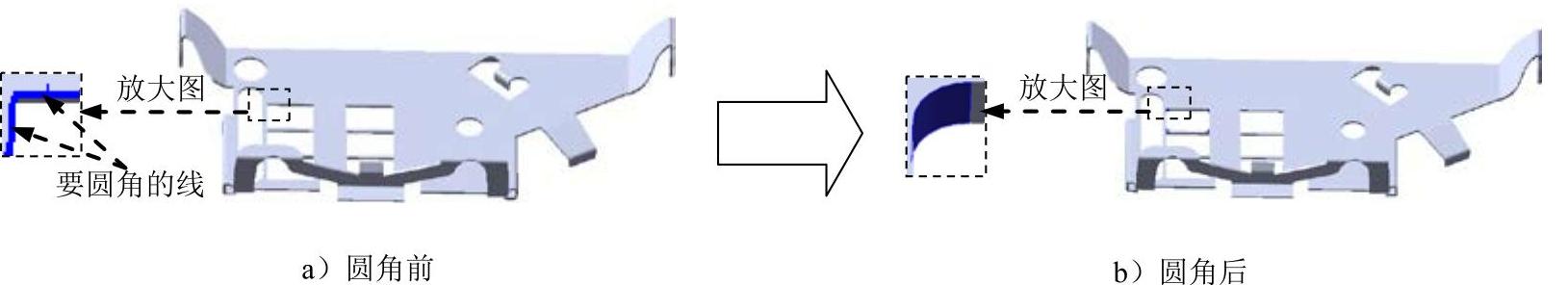

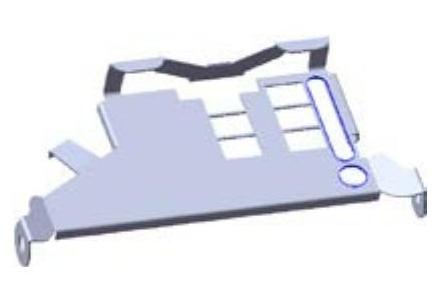

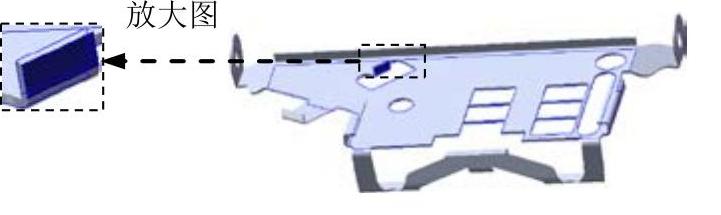

图6.90 创建圆角1
Step33.创建其余的圆角，参见随书光盘视频录像。
Step34.至此，钣金件模型创建完毕。选择下拉菜单
命令，将模型命名为sim_card_rivet，即可保存钣金件模型。
